Питание конструкции от аккумуляторной зарядки

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Re: Питание конструкции от аккумуляторной зарядки

Сообщение contr » 15 май 2009, 11:18

индукционная зарядка - это трансформатор разрезанный на 2 половинки. Без сердечника или с большим зазором потери будут огромны.
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1

Re: Питание конструкции от аккумуляторной зарядки

Сообщение EdGull » 15 май 2009, 11:45

midway писал(а):EdGull,меня интересует принципиальная схема...

у меня схемы нет, не было необходимости ее перерисовывать из мышки.
если тебе она нужна, купи мышу и перерисуй.

Добавлено спустя 1 минуту 29 секунд:
за одно возмешь от туда всё необходимое, в т.ч. и модный зарядочный коврик.
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Питание конструкции от аккумуляторной зарядки

Сообщение contr » 15 май 2009, 12:09

Боюсь что 16шт ЛА3 будет мало для обнаружения модного коврика, движения к нему с обходом препятствий и позиционирования на ём
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1

Re: Питание конструкции от аккумуляторной зарядки

Сообщение EdGull » 15 май 2009, 12:28

ну почему же?
в темной комнате включаем лапочку и тупо едем на свет
читаем класику жанра...
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Питание конструкции от аккумуляторной зарядки

Сообщение midway » 15 май 2009, 12:47

Это все по условию спора,собрать на советской логики и на том,что было в загашники на тот момент(водка до добра не доводит :) если не закусывать :roll: .Спасибо за ответ,просто как-то на форуме я вроде видел схему,а сейчас не могу ее найти,по этому подумал,что кто-то имеет конкретные наработки.Думаю,еще кто откликнется,а поэкспериментировать мне в любом случае придется :( По поводу логики:ее рано сбрасывать со счетов.Я сейчас ремонт делаю,поэтому когда поехал за гипсокартоном,сначала зарулил в один очень хороший магазин и приобрел там 2 Меги8 и 2М16 5 вольтовые :Yahoo!( поэтому гипс вышел подороже :lol:а расстраивать любимую жену суровой правдой нехорошо :cry: :crazy:).Я просто упустил как-то из виду контроллеры, сейчас их стараюсь изучить нормально,без дураков ,и уже пришел к выводу: при выполнении задач они большую часть времени стоят,и минимизировать такие потери позволит разумное применение жесткой логики,а если на платформу вешать кучу датчиков,то,по моему мнению,просто необходимо применение хотя бы двух контроллеров для параллельной организации работы,и если комбинация полученых управляющих,а самое главное изменяющихся во времени,сигналов требует конкретной реакции платформы,почему не заставить "вылавливать"их из потока жесткую логику а не нагружать еще и этим контроллер :( .С уважением Midway.
Аватара пользователя
midway

Сообщения: 12
Зарегистрирован: 08 май 2009, 13:02
Откуда: Брянск

Re: Питание конструкции от аккумуляторной зарядки

Сообщение contr » 15 май 2009, 13:01

начните с изучения принципов работы трансформатора. Индуктивная зарядка - это как раз трансформатор с воздушным зазором. К нему еще диодик нужен для выпрямления и МК для позиционирования на коврике по максимальному току зарядки. Если за неделю все изучите и смастерите - водка ваша! :)
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1

Re: Питание конструкции от аккумуляторной зарядки

Сообщение Myp » 15 май 2009, 13:14

в мышке индуктивной схема элементарная.
в коврике просто генератор на мосфетах с какойто не слишком большой частотой
к нему приделана рамка из 10-15 витков провода 0.5 размером с обычный коврик
в мышке схема и того проще, рамка из 7-10 витков того же провода по периметру днища мыши + диодный мостик + индуктивность + конденсатор.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15946
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Питание конструкции от аккумуляторной зарядки

Сообщение contr » 15 май 2009, 13:27

частота ~100kHz, imho. Во всяком случае в RFID и ловушках супермаркетов 135кГц обычно используют.
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1

Re: Питание конструкции от аккумуляторной зарядки

Сообщение midway » 15 май 2009, 13:44

Она и так моя,зарядку я для себя делаю,про нее в договоре ничего не сказано :wink: Но я чето подсел на это дело,поэтому свою малявку буду нафаршировывать в любом случае.Поподробнее объясните на счет МК для позиционирования ....,ведь когда малявка будет в стойле ,то,учитывая танковый принцип поворота она за...колебется тыркаться пока пристроится.Думаю оставить ей свободу только на вперед и назад в пределах зарядки. :(

Добавлено спустя 14 минут 40 секунд:
Глубоко уважаемый Федор Анатольевич,можете представить хоть примерный набросок принципиалки(интересует ОСОБЕННО транзистор какой),чтобы было от чего отталкиваться :)
PS Вежливость мой конек :D Midway
Аватара пользователя
midway

Сообщения: 12
Зарегистрирован: 08 май 2009, 13:02
Откуда: Брянск

Re: Питание конструкции от аккумуляторной зарядки

Сообщение contr » 15 май 2009, 14:06

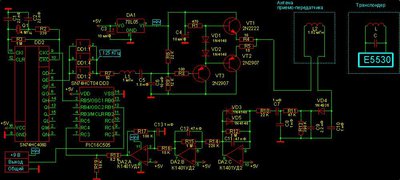

толкайтесь от этого
верхняя часть - передатчик. Не думаю, что знание конкретного типа транзистора здесь поможет :( , но как знать :)
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1

Re: Питание конструкции от аккумуляторной зарядки

Сообщение MiBBiM » 15 май 2009, 14:29

меня одного от вида схемы выворачивает? :%)

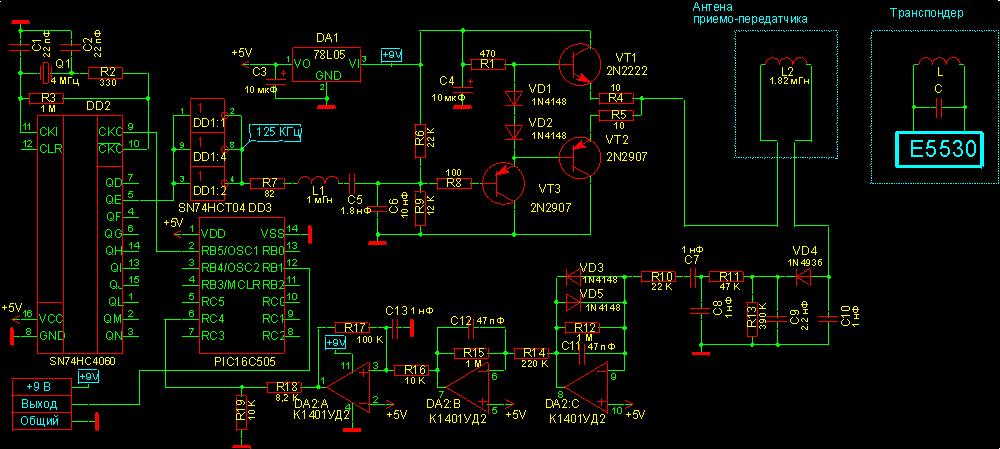

вот капельку получше
Tomorrow will be. Better
Аватара пользователя
MiBBiM

Сообщения: 1866
Зарегистрирован: 29 окт 2007, 18:11
Откуда: Пермь
прог. языки: Brainfuck/Basic/Delphi/C++/Lisp/x86asm/JavaScript

Re: Питание конструкции от аккумуляторной зарядки

Сообщение midway » 15 май 2009, 14:52

Спасибо за схему ,есть теперь с каким контроллером разобраться.Надеюсь для 7,2в питания переделка будет минимальной,а вот с SN... не врубаюсь,если честно! :RTFM:

Добавлено спустя 18 минут 17 секунд:
Вопрос не в тему ,но интересует ,что такое ИМХО
Аватара пользователя
midway

Сообщения: 12
Зарегистрирован: 08 май 2009, 13:02
Откуда: Брянск

Re: Питание конструкции от аккумуляторной зарядки

Сообщение MiBBiM » 15 май 2009, 14:56

имею мненье хрен оспоришь :D
IMHO is "In My Humble Opinion" или по-русски: по моему скромному мнению
Tomorrow will be. Better
Аватара пользователя
MiBBiM

Сообщения: 1866
Зарегистрирован: 29 окт 2007, 18:11
Откуда: Пермь
прог. языки: Brainfuck/Basic/Delphi/C++/Lisp/x86asm/JavaScript

Re: Питание конструкции от аккумуляторной зарядки

Сообщение contr » 15 май 2009, 15:17

Тип МК, транзисторов и пр. роли не играет. Водку вы однозначно проспорили :cry: и плюс пара лет для освоения электроники, МК и т.п. для самостоятельной реализации задуманного
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1

Re: Питание конструкции от аккумуляторной зарядки

Сообщение midway » 15 май 2009, 15:23

Почему?
Аватара пользователя
midway

Сообщения: 12
Зарегистрирован: 08 май 2009, 13:02
Откуда: Брянск
