Re: Аналоговая электроника

Сообщение Акелла » 28 ноя 2016, 00:38

Dmitry__ писал(а):A кондеры новые впаяны? Или износилованные?

Изнасилованные :D , можно их проверить с помощью мультиметра? LCR-метра нету к сожалению.

Dmitry__ писал(а):2-й скриншот - может быть ограничение осциллографа по входу. Надо проверить с делителем напряжения (есть на щупе переключатель 1:10 ?).

Есть переключатель, стоит в х10

Dmitry__ писал(а):Лучше все детали отпаять, впаять только один диод по плюсу и конденсатор. Проверить вольтметром напряжение, допаять 2-диод - проверить. Потом впаять 2 диода и конденсатор по минусу. Если все в порядке, то допаять стабы и выходные конденсаторы.

Попробую с новой версией печатки, с большой землёй поштучно собрать.
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 771
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: Аналоговая электроника

Сообщение Dmitry__ » 28 ноя 2016, 00:51

Акелла писал(а):можно их проверить с помощью мультиметра? LCR-метра нету к сожалению.

Можно зарядить от БП и посчитать время разряда через высокоомный резистор. Но нужен эталонный, рабочий конденсатор с известным временем разряда. Только кондеры стоят копейки, или можно выдернуть из каких-нибудь плат. Я вообще не вижу смысла в проверке - есть малейшее подозрение - в помойку...
К диодам тоже это относится.

Добавлено спустя 1 минуту 51 секунду:
Откуда: London. UK
Ой не должно быть это дефицитом :D
Аватара пользователя
Dmitry__

Сообщения: 7797
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Аналоговая электроника

Сообщение Акелла » 28 ноя 2016, 00:56

Город лондон, район Dulwich.
Да вообщем дефицита нету. Я пока только начинаю входить в мир электроники :), еще толком не знаю кого подозревать, а кого еще рановато.

На неделе попробую по-новой плату собрать, с новыми диодами и кондерами.
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 771
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: Аналоговая электроника

Сообщение Dmitry__ » 28 ноя 2016, 01:05

А печатные платы ЛУТом делаешь? Больно быстро :)
Может стоит проверить все на старой плате, вплоть до навесного монтажа, а потом только разводить новую плату. И можно до изготовления платы, тут скриншоты разводки показывать. Лишние тухлые помидоры в свой адрес будут нелишними :)

Добавлено спустя 4 минуты 4 секунды:
Кста, классическая схема бп выглядит сейчас дико. DC/DC стоят копейки, миниатюрнее, ничего разводить не надо.
http://roboparts.ru/products/mp1584en
Аватара пользователя
Dmitry__

Сообщения: 7797
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Аналоговая электроника

Сообщение Акелла » 28 ноя 2016, 22:26

Ага, печатки лутом, на специальной бумаге, выходит качественнее чем на журналах.
Ну и печатки стоят не дорого, а практиковатся нужно. :)

Помидорки очень даже пригодятся. (заготавливайте :D )

ДС-ДС у меня есть несколько штук, но мне нужно +12/-12 для ICL8038 хочу собрать вот такой девайс

крайняя разводка

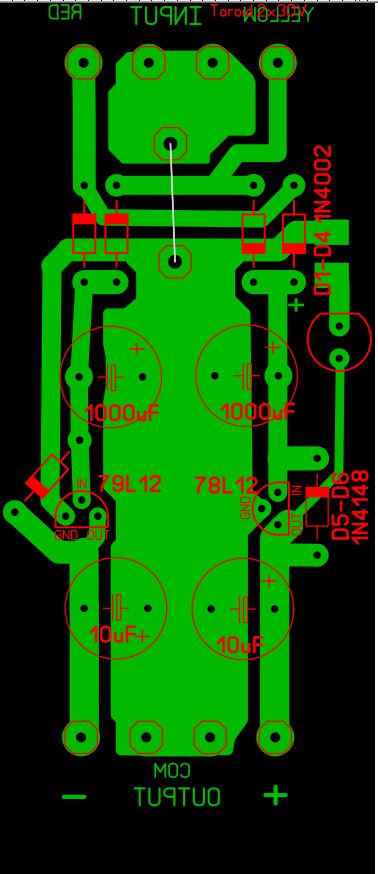

power suply.JPG



power suply_v4 - Copy.lay6.pdf
(45.93 КиБ) Скачиваний: 0
ну и sprint layout 6 к файлу
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 771
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: Аналоговая электроника

Сообщение Dmitry__ » 29 ноя 2016, 00:08

Акелла писал(а):для ICL8038 хочу собрать

А, тогда классический БП - оправдано.
Акелла писал(а):Помидорки очень даже пригодятся. (заготавливайте )

Лови первый :)
Чего не перевернул 79L12 на 180 град? Чтоб его земля была на толстой земляной шине. Вообще не будет петли. Правда надо будет -12v между выводами 79L12 протянуть, но вроде это не выходит за правила расстояний между дорожками. Если выходит - отформовать крайние ножки, чтоб было больше места посередине. Всегда удивлялся тупости разводки корпуса 79L12, почему они не сделали как 78L12 -хз.
Защитные диоды, которые приплыли сo схемы форума котов (d5,d6), думаю лишние они. Ничего со стабами не случится, на выходе всегда напряжение будет меньше, т.к. стабы сначала разрядят входные конденсаторы до напряжения стабилизации, а потом все равномерно сядет до нуля.

Добавлено спустя 3 минуты 12 секунд:
Ну или проверить этот момент на старой плате (про защитные диоды). Чо-то напугали меня все :) Щаз насоветую, потом буду крайним :)
Аватара пользователя
Dmitry__

Сообщения: 7797
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Аналоговая электроника

Сообщение Акелла » 29 ноя 2016, 14:35

Сегондя вернувшись с работы поправлю, переверну.

Я пробыввл пускать дорожку между ног, травится хорошо, а вот паять уже сложновато обычным паяльником, раздвину ей ноги немного :)

Сегодня еще должен нормальный осцилоскоп прийти (ригол 100мгц), чтото мне усб хантек вообще не понравился, зависает и глючит.

Еще вопрос можно сделать 2 отдельных диодных моста и после конденсаторов их обьединить вместе чтобы получить +/-?
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 771
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: Аналоговая электроника

Сообщение Dmitry__ » 29 ноя 2016, 15:25

Акелла писал(а):Еще вопрос можно сделать 2 отдельных диодных моста и после конденсаторов их обьединить вместе чтобы получить +/-?

Ради увеличения мощности моста?
Можно но аккуратно, диоды должны быть одинаковыми, вплоть до "из одной партии". Иначе у диодов будет разное падение напряжения и будет работать только один диод из пары, у которого меньше сопротивление. А после того как он сдохнет, начнет умирать второй диод.
Можно еще выравнивать параметры диодов последовательными резисторами с небольшим сопротивлением. Но это нагромождение, проще купить диоды с нужными параметрами.
Или вопрос был не о мощности?
Аватара пользователя
Dmitry__

Сообщения: 7797
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Аналоговая электроника

Сообщение Акелла » 29 ноя 2016, 16:31

Вопрос был об удобстве использования 2 катушек из тороида, вместо общего соединения 2х обмоток в одну. Думал сделать 2 раздельных.
А по мощности тороид слабоват, всего 0.6А может выдать.
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 771
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: Аналоговая электроника

Сообщение Акелла » 29 ноя 2016, 22:55

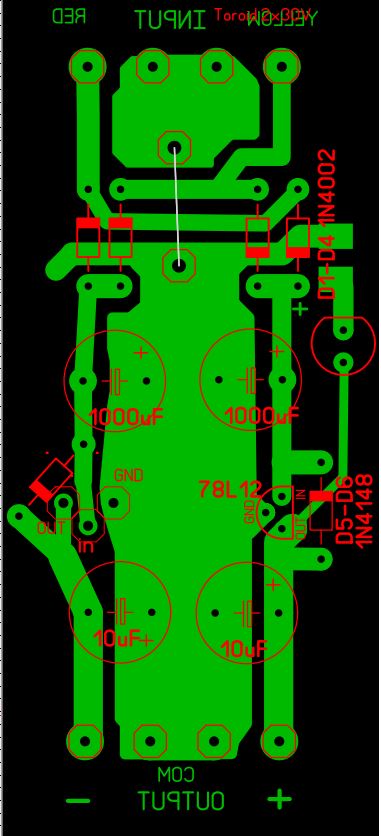

Обновленная версия перевернул 79

Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 771
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: Аналоговая электроника

Сообщение Dmitry__ » 29 ноя 2016, 23:25

Ну все, идеально, можешь получать сертификат разводчика свч плат :)

Добавлено спустя 1 минуту 20 секунд:
Про вопрос выше (спаривание мостов), все равно не понял.
Аватара пользователя
Dmitry__

Сообщения: 7797
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Аналоговая электроника

Сообщение Акелла » 30 ноя 2016, 00:43

Собрал как по схеме, диодный мост и 2 конденсатора, на выходе получил +42.3В и -42.1В

Заглянул в даташит и увидел чтото интересное Input Voltage 35V, а у меня 42, неудивительно что не работает.

Отсюда вопрос как уменьшить входное в регулятор?
через резисторный делитель можно? ( или можно но только один раз! :ROFL: )

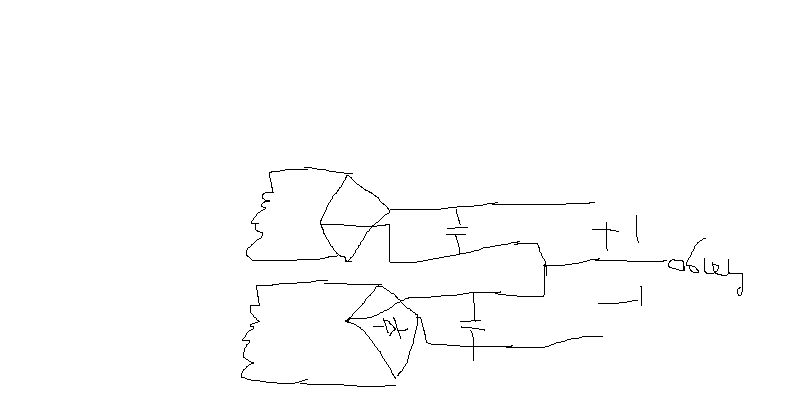

Вот что я имел ввиду.


рисовать я не умею от слова совсем :ROFL:
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 771
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: Аналоговая электроника

Сообщение Dmitry__ » 30 ноя 2016, 00:50

Акелла писал(а):на выходе получил +42.3В и -42.1В

Это очень много, не каждый стаб такое переживет...

Схему понял, так можно. Но если ты получил такое высокое напряжение - 42v, то лучше использовать мост на оба напряжения - и отриц. и положит. Т.к. в этом случае в 2 раза будет меньше напряжение на входе. Это все при условии - у обмоток есть отвод от середины...
Аватара пользователя
Dmitry__

Сообщения: 7797
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Аналоговая электроника

Сообщение Акелла » 30 ноя 2016, 01:08

У меня тороид имеет 2 раздельные обмотки последовательно на стороне 220, и 2 раздельных обмотки с низкой стороны, тоже соединенные последовательно.

Как можно убавить напряжение до регулятора? или все таки придется покупать тороид на 12В
