Re: Аналоговая электроника

Сообщение Акелла » 09 дек 2016, 23:25

Вот и снова я =)

Пытаюсь собрать аудио усилитель на OPA2134PA

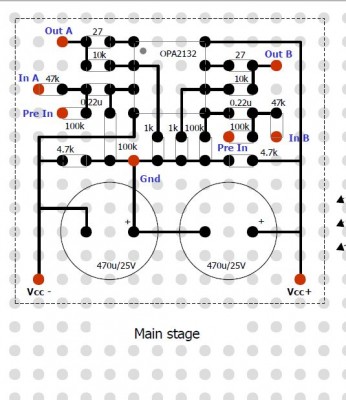

по вот этой схеме

У меня на схеме отсутствует 4.7к от земли до +\-12, сейчас впаяю.=)

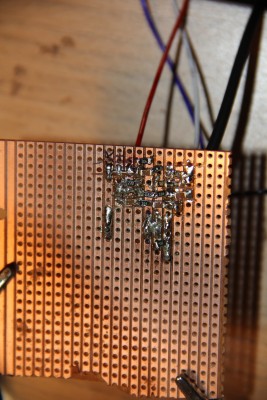

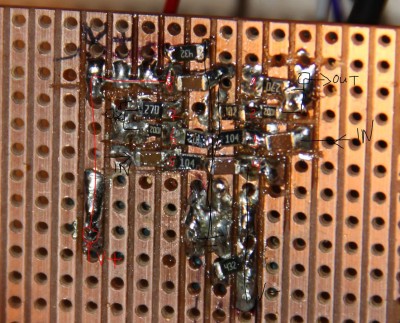

красные горизонтальные полосы это место перерезанных дорожек.

Пин 1 микросхемы справа вверху



Пока что ничего не выходит, вроде схема простая, ничего не понимаю почему не заводится. звука нету

При подачи звука на вход начинают сильно греться регуляторы на БП, померял ток = 1.1uA.
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 771
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: Аналоговая электроника

Сообщение Dmitry__ » 10 дек 2016, 02:10

Ну тут надо для начала узбагоиться, ибо них непонятно. И не забывай, что ты высшее организованное существо на этой планете, нужны уточнения... :)
Аватара пользователя
Dmitry__

Сообщения: 7154
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Аналоговая электроника

Сообщение Акелла » 12 дек 2016, 14:22

Я збагоен =).
собрал все по схеме, включил и ничего....
звука нет.
только регулятор -12в негативного начал грется сильно, ок 60 градусов, на +12 все норм ничего не греется.

потыкал осциллоскопом, звук поступает на вход, а вот на выходе тишина.

знаю что гадать по фотографии сложно, мне нужны наводящие вопросы. :wink:
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 771
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: Аналоговая электроника

Сообщение Dmitry__ » 12 дек 2016, 20:42

Ну вы задачки ставите, барин :)
Щаз будет битва экстрасенсов/телепатов.
Фотку платы лучше переснять, вообще ничего не видно.

Акелла писал(а):У меня на схеме отсутствует 4.7к от земли до +\-12, сейчас впаяю.=)

Они вообще не нужны, они просто разряжают конденсаторы БП при выключении его из розетки.

Как я понял, ты собираешь это:
http://www.homerecording.be/forum/t35709.htm

Еще твоя картинка нагуглилась тут:
http://forum.generationmp3.com/lofiversion/index.php/t28953.html
И тут:
http://www.tforumhifi.com/t34898-cmoy-desktop

Всегда надо приводить принципиальные схемы собираемых устройств.

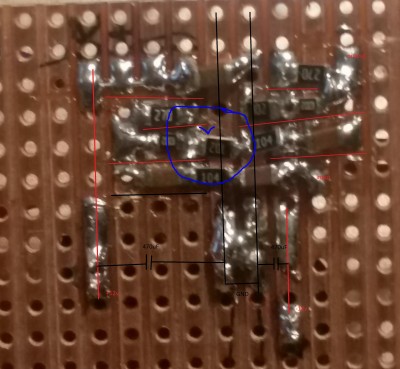

Пока сказать что-либо точнее трудно (сделай лучше фотку), но вижу косяк: смд резисторы надо ровнее паять на площадки. Где обвел синим, резистор может снизу коротить обоими контактами на земляную шину. Надо сместить резистор влево так, чтоб контакты площадок были на своих местах



Добавлено спустя 6 минут 26 секунд:
Опс, обманул, резисторы 4.7к нужны, они делают виртуальный ноль. Но это очень плохая схема, т.к. ноль будет гулять от разной нагрузки в плечах усилителя. Надо кинуть нормальный ноль от БП. А если это батарейки как на принцип. схеме, которую я привел, то надо кинуть ноль от середины батарей.

Добавлено спустя 2 минуты 17 секунд:
Отметил красным, выключатель питания должен быть спаренным, чтоб откл. нижнюю батарею. Если ты питаешь от БП (не тот, который выше делал?), то резисторы не нужны, надо кинуть нормальный ноль от БП.
Аватара пользователя
Dmitry__

Сообщения: 7154
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Аналоговая электроника

Сообщение Акелла » 12 дек 2016, 21:26

Вот
cmoy.pdf
(333.66 КиБ) Скачиваний: 0
по нему собирал всё (CMoy standard, battery version, стр 13)
поправил резисторы на сколько получилось, резисторы сидят на ноге микросхемы, упираются в неё.
На резисторе в синем кружке нет замыкания на землю, померял сопротивление, показывает 1к

БП тот самый что выше, ноль идет напрямую от бп. +/- от бп идет на диодный мост, центральный вывод идет на землю(ноль).




Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 771
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: Аналоговая электроника

Сообщение Dmitry__ » 13 дек 2016, 01:25

А замерь все напруги на пинах микросхемы относительно нуля, нагрузки и входы не подключай.
Замеряй на постоянном режиме и переменном (переменное - для понимания возбуда усилителя).
Табличку с 2-мя столбиками сюда кинь.
Аватара пользователя
Dmitry__

Сообщения: 7154
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Аналоговая электроника

Сообщение Акелла » 13 дек 2016, 12:49



На переменном замер получается сделать только при пробнике (+12в сторона) красный на + черный на ноль. если перевернуть то будет 0, то же самое со стороной -12в красный на ноль и черный на -12, если перевернуть то будет 0.
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 771
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: Аналоговая электроника

Сообщение Dmitry__ » 13 дек 2016, 18:09

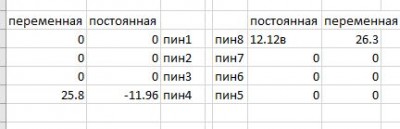

Ну, судя по табличке, пока все работает :)
С переменкой ничего не понял, да и фиг с ней. "при пробнике... красный на + черный на ноль". Пробник - это что? Щупы мультиметра? Или входной щуп с делителем осциллографа?

Теперь попробуй подать сигнал на один вход. Выходы не подключать. Сигнал подавать с учетом коэффициента усиления схемы. Усиление определяют резисторы в обратной связи ОУ (у тебя это "1002/102" = 10к / 1к = 10). Т.е. если на выходе надо получить 3 вольта, то на вход надо давать не более 3/10 = 0.3V. Сигнал подавать относительно нуля! (не от минус 12v).
Лучше подать синусоиду (можно с компа, есть разные программы генераторов). И опять замерить все напряжения. Но теперь важна будет и переменка. Как ты получил удвоенное переменное напряжение в первый раз -хз :shock:
Аватара пользователя
Dmitry__

Сообщения: 7154
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Аналоговая электроника

Сообщение Акелла » 13 дек 2016, 19:30

Dmitry__ писал(а): Щупы мультиметра?
именно, одной полярностью показывает, если перевернуть щупы то ничего не показывает.

Добавлено спустя 12 минут 39 секунд:
когда подаю сигнал, начинает сильно грется регуль на БП, и только по -12 стороне, на +12 он холодный. (хотя может греется только один из за того что я подаю моно на одну половину схемы.)
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 771
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: Аналоговая электроника

Сообщение Dmitry__ » 13 дек 2016, 19:42

Акелла писал(а):когда подаю сигнал, начинает сильно грется регуль на БП, и только по -12 стороне, на +12 он холодный. (хотя может греется только один из за того что я подаю моно на одну половину схемы.)

У тебя может выход ОУ закорочен на землю, прозвони мультиметром сопротивление выходов ОУ на землю и оба питания (питание отключить, электролиты разрядить).
На обоих каналах так происходит? Какой уровень сигнала подаешь?

Акелла писал(а):именно, одной полярностью показывает, если перевернуть щупы то ничего не показывает.

Дохлый мультиметр на режиме "переменка". Покупай другой, они 150 рэ, ой 150/65 = 2 фунтика стоят :)
Аватара пользователя
Dmitry__

Сообщения: 7154
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Аналоговая электроника

Сообщение Акелла » 13 дек 2016, 20:01

Dmitry__ писал(а):прозвони мультиметром сопротивление выходов ОУ
11k показывает на обоих выходах. Мультиметрновый жду, к середине января должен дойти.
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 771
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: Аналоговая электроника

Сообщение ilalexey » 13 дек 2016, 20:11

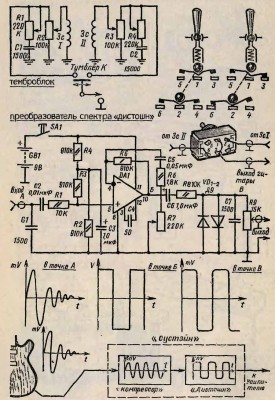

Есть схема для гитары. Хочу типа такого из говна и палок повторить.
358 лмка подойдёт? Питать от 5 вольт хочу.
В протеусе чего-то не заработало.
Хочу в смд варианте исполнить.
Вложения
Аватара пользователя
ilalexey

Сообщения: 2373
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Аналоговая электроника

Сообщение Акелла » 13 дек 2016, 21:14

Офф топ

Dmitry__ писал(а):
Акелла писал(а):на выходе получил +42.3В и -42.1В

Это очень много, не каждый стаб такое переживет...

Схему понял, так можно. Но если ты получил такое высокое напряжение - 42v, то лучше использовать мост на оба напряжения - и отриц. и положит. Т.к. в этом случае в 2 раза будет меньше напряжение на входе. Это все при условии - у обмоток есть отвод от середины...


Нашел применение этому трансу на 42в, собрал вот такой БП регулируемый.

Вот этот ДС-ДС использовал

Добавлено спустя 18 минут 16 секунд:
ilalexey писал(а):358 лмка подойдёт

Можно и на моей ОУ собрать OPA2134 вот тут схема есть
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 771
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: Аналоговая электроника

Сообщение ilalexey » 13 дек 2016, 21:23

2134 - нужно порыться, может и улыбнётся удача. 358-е точно есть.
Аватара пользователя
ilalexey

Сообщения: 2373
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Аналоговая электроника

Сообщение Акелла » 13 дек 2016, 23:11

Dmitry__ писал(а):
Как я понял, ты собираешь это:

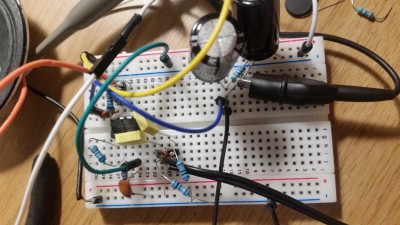

собрал на макетке эту схему, для усиления у меня стоят резисторы вместо 8.2к поставил 6.6к и вместо 2к стоит 2.2к
Звук появился. но при включении звук включается и начинает затухать до полного отключения. если выключить и включить то он опять запустится и утихнет.

питаю от однополярного напряжения 12в с резистивным делителем как и на схеме. кондеры вместо 330 ставил 220uF потом увеличил и поставил 2200uF. разницы никакой.

Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 771
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр
