Аналоговая электроника

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Re: Аналоговая электорника

Сообщение Duhas » 18 июл 2010, 22:19

сколько там первых букв в слове человек читает ? )
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Аналоговая электорника

Сообщение Snable » 18 июл 2010, 22:24

Чевелок чтеаит все совло цкелиом, при эотм счнлааа чаитет пверые и пниоеслде бвукы. Елси пнеомтяь мтеамси бвукы мдежу - то это множо джае и не зеаттимь :-)
Аватара пользователя
Snable

Сообщения: 395
Зарегистрирован: 21 мар 2009, 20:06
Откуда: Город на Неве
прог. языки: GNU C++ with Qt / C# via .NET
ФИО: Александр

Re: Аналоговая электроника

Сообщение -= Александр =- » 19 июл 2010, 13:24

А я все сижу и думаю - когда ж наконец заметят? С 12 апр 2007 тема висит... :)
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: Аналоговая электроника

Сообщение E1ik`Tr0nik » 06 апр 2011, 20:43

вот такой вопрос - как в даташите пишут максимально возможное напряжение, которое можно подать на базу транзистора чтобы его не спалить :)
E1ik`Tr0nik

Сообщения: 14
Зарегистрирован: 02 апр 2011, 19:06
прог. языки: c++ (очень слабый уровень)

Re: Аналоговая электроника

Сообщение Michael_K » 06 апр 2011, 20:59

ну кто же на базу "подает напряжение" :) В базу впихивают ток!
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Аналоговая электроника

Сообщение Radist » 06 апр 2011, 21:06

В даташите не пишут это напряжение, в даташите рисуют картинки. Нужная вам картинка показывает зависимость тока базы (или коллектора) от напряжения база-эмиттер. Вроде бы называется это входной характеристикой. Внешне похожа на ВАХ диода.
Аватара пользователя
Radist

Сообщения: 2233
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: Аналоговая электроника

Сообщение E1ik`Tr0nik » 06 апр 2011, 21:40

эм... я думал даташит это полная информация если честно а не цоколевка. ну да не важно :) скачал нужный документ по интересному мне транзистору и вот какие характеристики там есть:

коллектор-база вольта - 25в
эмиттер-база вольтаж - 5в
коллектор-эмиттер вольтаж - 25 вольт

еще есть (не знаю как перевести, напишу как есть):

Vce(SAT) - 0.3V
Vbe(SAT) - 0.85V

что именно мне нужно из этого?

финальная цель - подать с контроллера сигнал логической единицы (VCC микрухи 5в) на базу транзистора и чтобы он открылся на напряжение от 2 до 5 вольт (еще не определился с предельным напряжением того движка, который и должен будет заработать от сигнала логической единицы). Ну и соответственно подобрать номинал резистора для понижения напряжения чтобы ненароком не спалить транзистор :)
E1ik`Tr0nik

Сообщения: 14
Зарегистрирован: 02 апр 2011, 19:06
прог. языки: c++ (очень слабый уровень)

Re: Аналоговая электроника

Сообщение Michael_K » 06 апр 2011, 22:00

Прочитайте, как работает транзистор, и попытайтесь понять фразу, которую я написал выше. Напряжение тут ни при чем. Совсем.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Аналоговая электроника

Сообщение Акелла » 26 ноя 2016, 00:43

Помогите разобраться что я делаю не так.

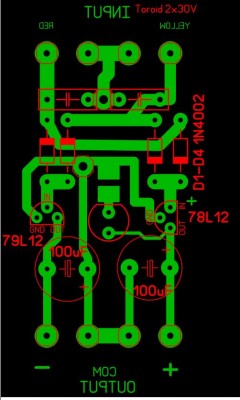

power suply.JPG


Подаю на вход 30В с тороида, 2 обмотки соединены средним выходом .

|--- +30В
З
З
|___
|--- общий
З
З
|___ -30В

после диодного моста выходит +/-14в.
Я сначала запускал все без 100uF конденсаторов, вроде все работало и выходило +\-5.5в после 78L12 и 79L12 (должно быть 12)
потом я впаял конденсаторы, и после этого похоже 78 и 79 сгорели, на выходах 0

Подскажите где я неправ и как это исправить?
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 746
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: Аналоговая электроника

Сообщение Dmitry__ » 26 ноя 2016, 00:55

Так после выпрямительных диодов должны еще конденсаторы стоять. На печатке их нет.

Добавлено спустя 2 минуты 44 секунды:

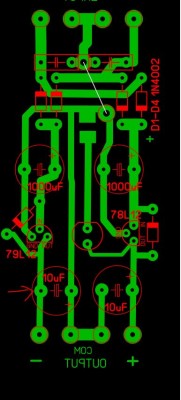

Вот так должно быть до стабилизаторов 7xL12


Добавлено спустя 3 минуты 12 секунд:
Вот полная схема:


Лишние диоды можно не ставить
http://radiokot.ru/forum/viewtopic.php?f=11&t=5658&hilit=ATtiny%202313&start=14480
Аватара пользователя
Dmitry__

Сообщения: 6029
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Аналоговая электроника

Сообщение Акелла » 26 ноя 2016, 03:04

Собрал переделанную схему.

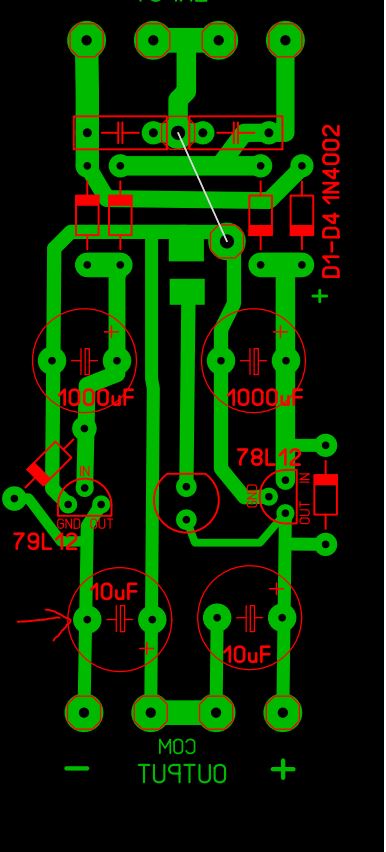

В итоге взорвался кондер 10uF/25v отмеченный стрелкой.
power suply.JPG
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 746
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: Аналоговая электроника

Сообщение Акелла » 27 ноя 2016, 19:47

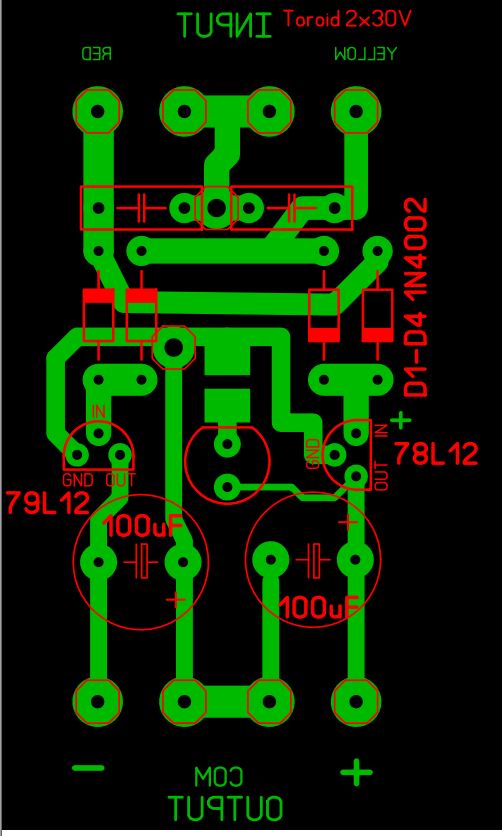

Я идиот!!! поставил Диоды наоборот. левые 2 смотрят вниз, правые 2 смотрят вверх. :crazy:

Еще нашел что, левый 1000uF стоит неправильной полярностью. как он не бахнул? :shock:
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 746
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: Аналоговая электроника

Сообщение Dmitry__ » 27 ноя 2016, 20:50

Акелла писал(а): как он не бахнул?

Он терпел :D
В результате заработало?
Еще с землей есть косяки, надо землю разводить с меньшими петляниями. До конденсаторов земля должна приходить наикротчайшим путем. Еще лучше под землю давать все свободное пространство.

Добавлено спустя 5 минут 23 секунды:

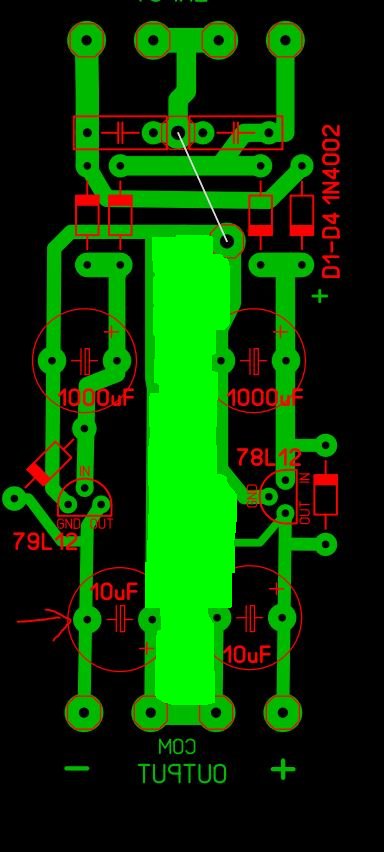

power suply.JPG

Светодиод развести в любом другом месте, так чтоб не отьедал место под землю. Левый на плате конденсатор развернуть на 180 град., чтоб земля еще была больше.
Аватара пользователя
Dmitry__

Сообщения: 6029
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Аналоговая электроника

Сообщение Акелла » 27 ноя 2016, 23:27

Второй раз запустил. Не бабахнуло, уже радует.
но все же не работает.

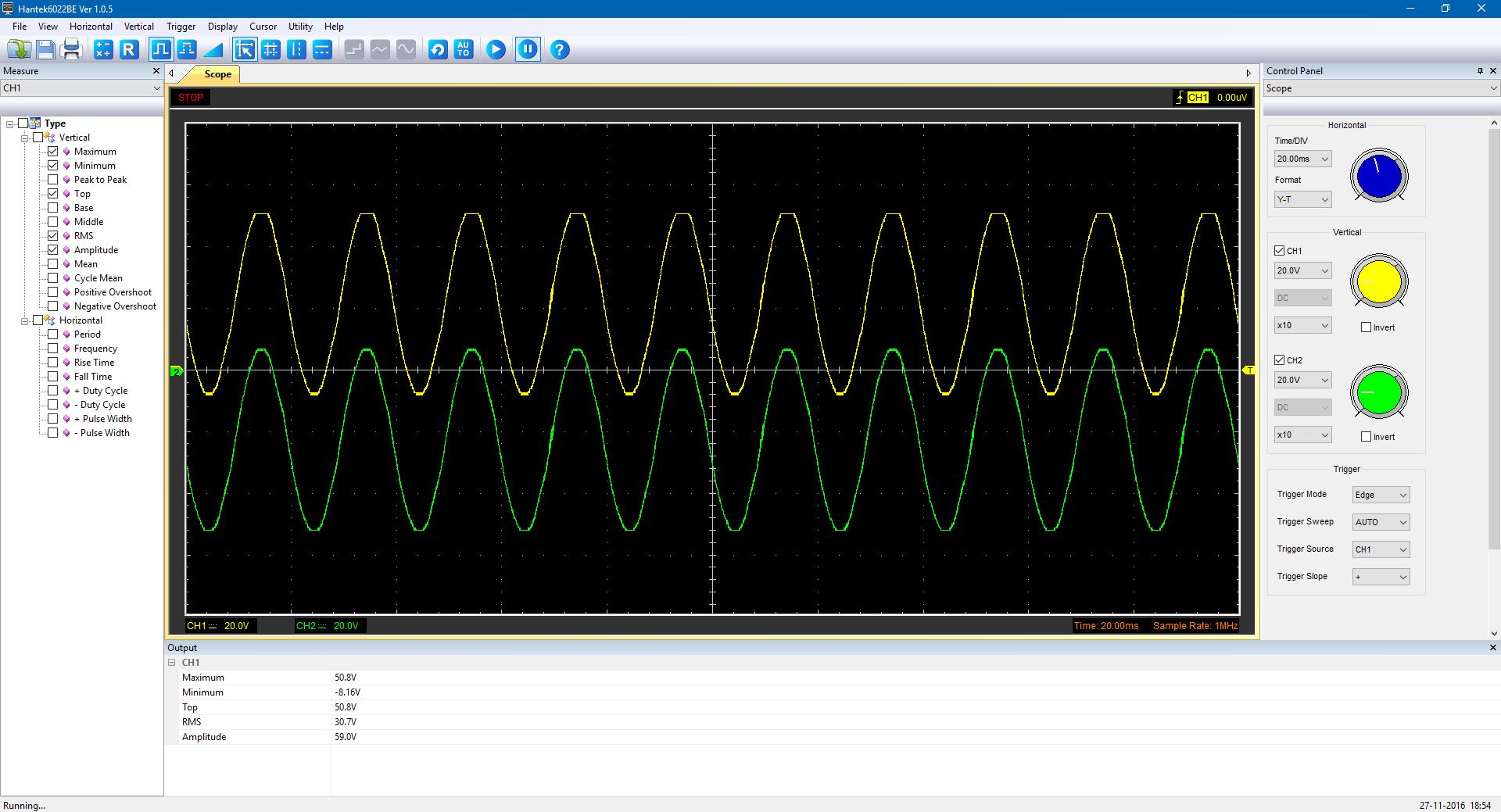

Канал 1 выход с +
Канал 2 выход с -
Земля на общем


Почему переменка на выходе? Диодам конец?

Добавлено спустя 18 минут 42 секунды:
Прозвонил диоды мультиметром (в режиме диод) не выпаивая, в одну сторону показывает 560 в обратную 0 (можно предположить что пациент скорее жив чем мертв) :)

Добавлено спустя 11 минут 25 секунд:

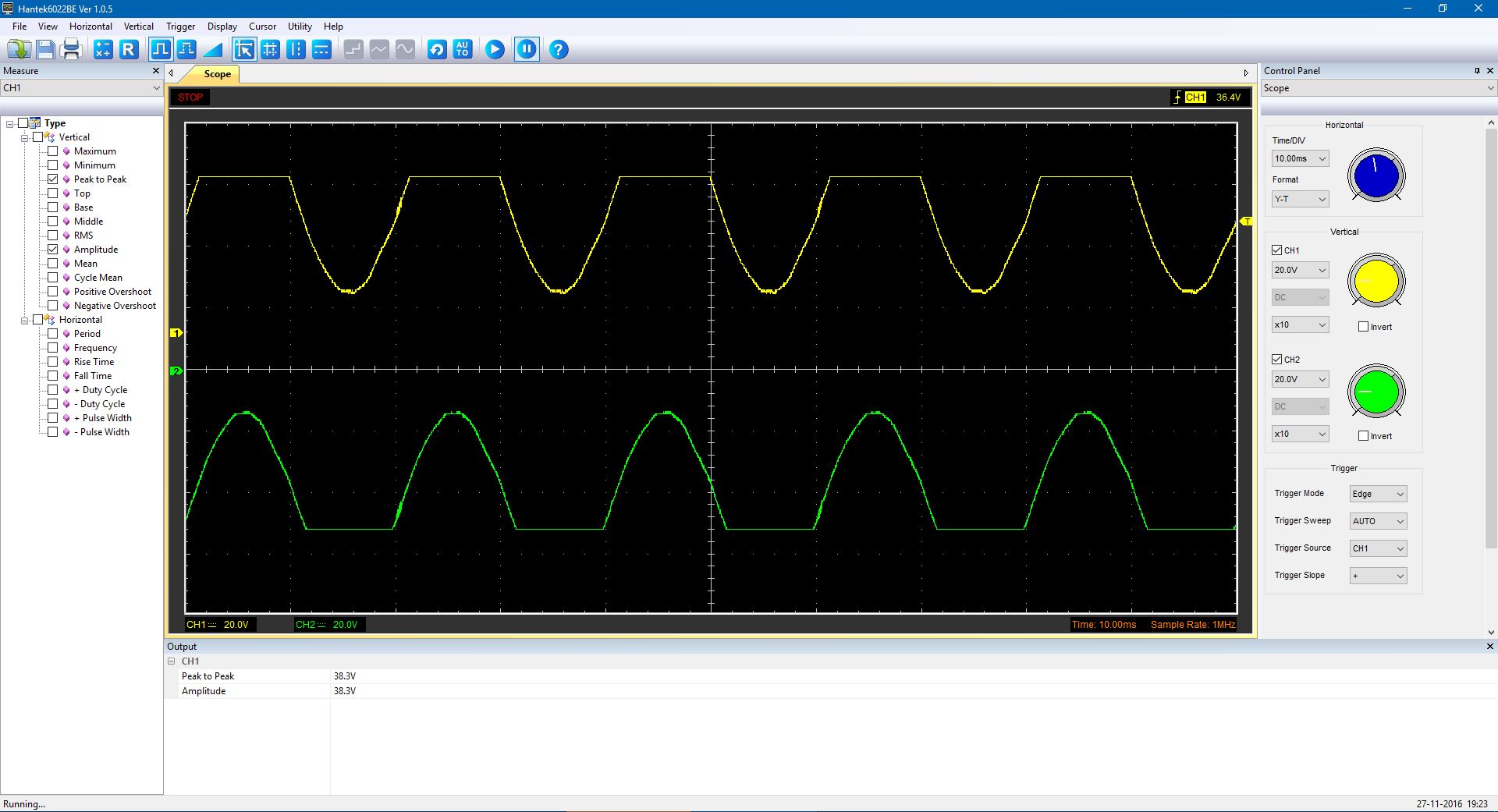

Это выход после диодного моста.
Так если мерять + и - одновременно


И полный синус если только одним пробником мерить. Как на скрине выше.


Странно форум не даёт выложить файлы .lay6
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 746
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: Аналоговая электроника

Сообщение Dmitry__ » 27 ноя 2016, 23:51

Акелла писал(а):Почему переменка на выходе? Диодам конец?

A кондеры новые впаяны? Или износилованные?
2-й скриншот - может быть ограничение осциллографа по входу. Надо проверить с делителем напряжения (есть на щупе переключатель 1:10 ?).
Лучше все детали отпаять, впаять только один диод по плюсу и конденсатор. Проверить вольтметром напряжение, допаять 2-диод - проверить. Потом впаять 2 диода и конденсатор по минусу. Если все в порядке, то допаять стабы и выходные конденсаторы.

Добавлено спустя 2 минуты 30 секунд:
Акелла писал(а):Странно форум не даёт выложить файлы .lay6

В конце файла добавь ".pdf". Кому надо - уберут лишнее расширение. Лично мне это расширение ничего не даст, ибо не стоит соотв. программа.
Аватара пользователя
Dmitry__

Сообщения: 6029
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург
