Хм... в высокие вольты пихать такое...
А когда напряжение на мосту подлетит вольт на триста,
эти триста вольт смело через конденсаторы на ногу микросхемки прилетят? Нет?

оторвите его еще от ключей, и он будет вам что-то накачивать? он работает за счет диодов в ключах...

Michael_K писал(а): эти триста вольт смело через конденсаторы на ногу микросхемки прилетят? Нет?

Им будет сопротивляться эмитерные повторители - т.е. они будут заряжать или разряжать разделительный кондер при полетах. В питании драйвера нужен стабилитроню

А в апноутах IRF.com нет повторителей - там защитный диод на выходе 555.

Duhas писал(а):на совсем.. удвоитель это удвоитель.

Вы ВНИМАТЕЛЬНО посмотрте на ВАШУ схему ! У вас по 2 удвоителя праллельно питают нагрузку. 2 удвоителя это и есть мост.

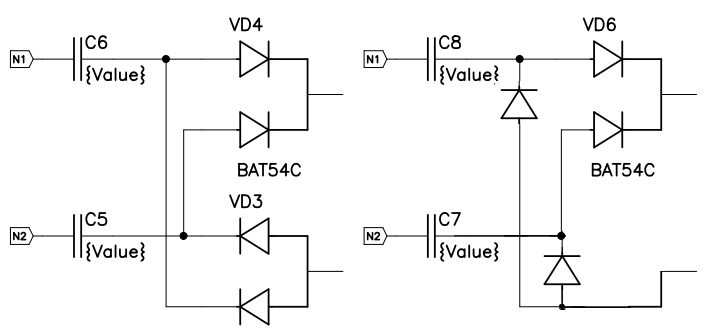

вот на рисунке схему я не изменил просто переместил диоды и сразу видны классические удвоители.

-

где вы там увидели удвоители я вообще не в курсе... суть проста.. есть переменный ток, он выпрямляется мостом...

точнее даже мост ставится в разрыв проводника с переменным током...

Duhas писал(а):где вы там увидели удвоители я вообще не в курсе...

На вашей схеме ЛЮБОЙ технически электрически грамотный чел увидит пары удвоителей напряжения - рисунок я прицепил на вашим "невиденьем". Даже изменил чуток чтобы вам было виднее.

Duhas писал(а): есть переменный ток, он выпрямляется мостом...

Мост это и есть пара удвоителей. Удвоители тоже выпрямляют переменный ток.

наличие конденсатора на выходе моста не обязательно... он там для сглаживания пульсаций... в традиционном для выпрямительного моста месте и качестве...

Вы об одном и том же говорите.
Духас, вы собрали "удвоитель" только "двухполупериодный"
И там, и там получается "переменный ток", и там и там он "отвязан конденсатором от постоянки".
В обоих случаях "земля" на "правой" стороне может не совпадать с землей на "левой" стороне.

А вот наличие емкостной связи (в применении к высоким вольтам) меня напрягает
Даже если ставить защитные стабилитроны...
Пички-то трехсотвольтовые все равно пролезут... они такие...

Онаж эта... в обе стороны работает... Кто дернет сильнее, тот и прав
А силовой мост дергает неслабо

Ну конечно пролезут, изменение тока конденсатора будет менять и напряжние стабилизации стабилитрона в соотв. с его ВАХ.

Да если б только вах - они же и переключатся из обратного в прямое и наоборот не мгновенно будут...
Конденсатор же будет пытаться махать от минус трехсот до трехсот
и вваливать все это в стабилитрон...
В общем - не нравится.

вот я сейчас и думаю как сделать бы попроще питание верха постоянное... в т.ч. для высоковольтки..

Самое правильное это трансформаторы или DCDC модули.

А можно по моей схеме с выбором компонентов и корректировкой под нужное напряжение.

-

неплохо бы не иметь привязки к напряжению.. чтобы запаял комплект деталек - и работает..

с ДЦ ДЦ.. либо покупные модули.. либо мотать трансы.. покупной - цена вопроса примерно 150р...

Я думмаю что в моей схеме так и есть. Там настройка экземпляров не требуется.

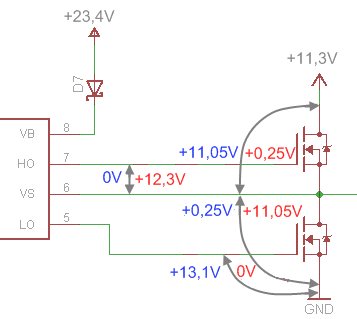

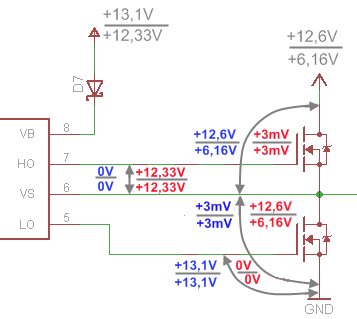

В схеме с двумя степ-ап-ами уменьшил напряжение VB до 26в - результат замеров ниже (синий/красный = включено плече нижнее/верхнее; над чертой/под чертой = питание 12в/6в). Нагрузка тестирования - мотор автоактуатора 200мА при 12в

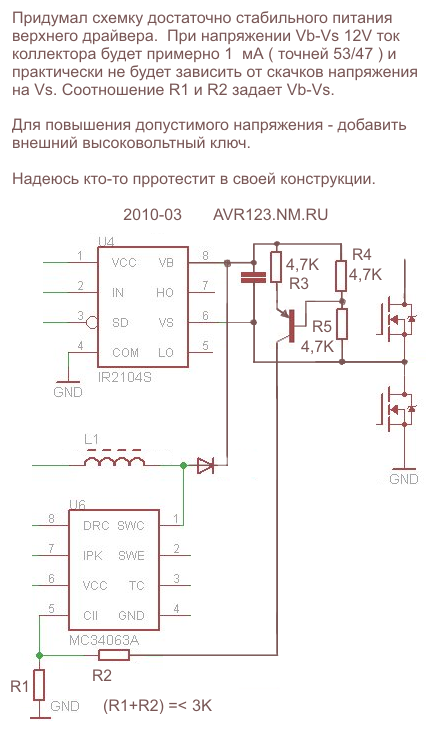

Собрал для схему, предложенную AVR'ом, использовал ее для накачки верхнего транзистора одной из половин моста.

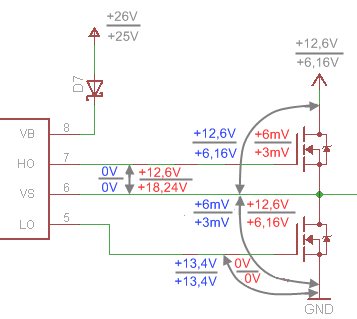

Провел испытания, с устловиями описанными выше


И еще одно - с нагрузкой 6,7А (две 12в лампочки по 35вт). Похоже, что стабильность такая, как ожидалось автором. Резисторы делителя 1к+1к, конденсаторы накачки - керамика 0,1мкФ и электролит 10мкФ.
Транзисторы нагреваются градусов до 60-ти (без радиаторов).


Конечно несколько напрягает, что нужно по одному такому степ-ап-у на драйвер ставить
