Сообщение avr123.nm.ru » 12 янв 2007, 03:47

великолепнейший АпНоут AN1319 от OnSemi.com

Полный цикл проектирования Н-моста на дискретных компонентах и бес спец драйверов !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение Master » 12 янв 2007, 22:51

2 avr123.nm.ru
Ой как там все на русском:)
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Сообщение igorkov » 15 янв 2007, 16:28

Посоветуйте, плизз. На чем лучше всего собрать H-мост для управления 3х-вольтовыми мелкими движками (от вибромоторчиков). Максимальный ток при зажатом вале у них 0.1-0.15А.
Думаю, или на маломощных транзюках собрать в SOT-23 которые. Там как-раз, питается от li-ion будет и с учетом падения на них получится 3 вольта. Вроде даксимальный ток К-Э не выходит за предельный для транзюков. Может только греться будут((
2ой вариант взять IRF7103 сборки. Конечно, их мощность избыточна, зато к этим же мостам потом можно будет что-то помощнее подрубить. Но с ИРФ-ами вопрос: нормально ли они будут управляться от лог уровней МК, работающего от 3.3 вольта (в графики в ДШ как-то особо не въехал :( )?
igorkov

Сообщения: 38
Зарегистрирован: 19 ноя 2006, 20:15
Откуда: Мытищи

Сообщение Myp » 15 янв 2007, 18:33

собрал тут драйвер для 2х моторов из мобилы, на КР1128КТ4(аналог кажецца l293d а КР1128КТ3 кажись аналог l293b) и 8 диодах, ну строго по даташиту.
подключил к этому делу 5 вольт от 3х батареек(чтоб не слишком много и не сликом мало)

в итоге когда запустил это всё для проверки, мотор вжикнул секунды на полторы и благополучно заглох
пребывая в непонятках что случилось потрогал микруху
оказалось горяченная как паяльник
на остальные попытки заставить работь не реагирует а только моментально нагревается как заправская электроплитка :cry:

что я мог сделать не так???
что то жалко вторую микруху также палить =/
подскажите, может я зря диоды внешние поставил??? у кр1128кт4 я чёт не понял есть или нет.
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15908
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение avr123.nm.ru » 15 янв 2007, 20:29

igorkov писал(а):2ой вариант взять IRF7103 сборки. Конечно, их мощность избыточна, зато к этим же мостам потом можно будет что-то помощнее подрубить. Но с ИРФ-ами вопрос: нормально ли они будут управляться от лог уровней МК, работающего от 3.3 вольта (в графики в ДШ как-то особо не въехал :( )?


во первых рисунок приложилибы, а во вторых у них транзисторы есть от 1.2 вольта работающие и сборок море.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение Валерос » 16 янв 2007, 13:48

Вот у freescale.com есть Н-мостик для малых токов до 0,7 А
MPC17531AEV мона самплить 5 штук сразу...
одна микрушка сразу на два мотора! :shock:
Вложения
Аватара пользователя
Валерос

Сообщения: 362
Зарегистрирован: 30 сен 2006, 19:05
Откуда: Санкт-Петербург

Сообщение avr123.nm.ru » 16 янв 2007, 14:29

V моторов может быть больше 5 вольт ? в этом слкчает и 500 мА достаточно будет.

У них и МК есть с драйвером двух моторов и еще 1 шаговика и интерфейсом LIN.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение avr123.nm.ru » 16 янв 2007, 14:35

я про MM908...

вот страничка мостов и ключей:
http://www.freescale.com/webapp/sps/sit ... 5979968446
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение Валерос » 16 янв 2007, 15:16

Да, ещё меньше ток у MPC17C724 400 mA и тоже два мотора..
Аватара пользователя
Валерос

Сообщения: 362
Зарегистрирован: 30 сен 2006, 19:05
Откуда: Санкт-Петербург

Сообщение avr123.nm.ru » 16 янв 2007, 17:09

дай линк на Конкурс фрискейла
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение Vovan » 16 янв 2007, 19:38

одна микрушка сразу на два мотора!

Одна микрушка сразу на семь моторов! Причем 800мА
http://www.marktechopto.com/Products/to ... rivers.cfm
Кто больше? :wink:
___________
С уважением
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Сообщение Валерос » 16 янв 2007, 20:34

avr123.nm.ru писал(а):дай линк на Конкурс фрискейла

http://www.freescale.com/webapp/sps/sit ... 0&tid=t8ev
Аватара пользователя
Валерос

Сообщения: 362
Зарегистрирован: 30 сен 2006, 19:05
Откуда: Санкт-Петербург

Сообщение Валерос » 20 янв 2007, 14:48

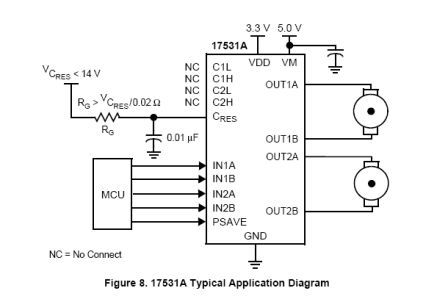

Люди подскажите, что за вход PSAVE(выше нарисован Н-мост)? В ДШ написано, если на нём высоко, то и на выходе Н-моста высокий импеданс... :oops:
Аватара пользователя
Валерос

Сообщения: 362
Зарегистрирован: 30 сен 2006, 19:05
Откуда: Санкт-Петербург

Сообщение avr123.nm.ru » 20 янв 2007, 15:38

похоже "повер сэйв" т.е. низкопотребляющий режим.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8
