Диод выпрямительный 10A10 MIC сколько рассеиваемая мощность?

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Диод выпрямительный 10A10 MIC сколько рассеиваемая мощность?

Сообщение Zeus » 05 авг 2016, 13:31

Диод выпрямительный 10A10 MIC сколько рассеиваемая мощность пластикового корпуса?
Нигде что-то не нашел такой информации...
Мне надо 2.5А "постоянки 13,8-16В" через него пропустить - корпус до какой температуры нагреется?
Может нужно на ножки (анод, катод) припаять площадки медные теплоотводные по 2-3 см2?
«Сон разума рождает чудовищ»
Аватара пользователя
Zeus

Сообщения: 857
Зарегистрирован: 28 июл 2009, 10:02
Откуда: Самара
ФИО: Павел Сергеевич

Re: Диод выпрямительный 10A10 MIC сколько рассеиваемая мощно

Сообщение Medtech » 05 авг 2016, 14:46

В даташите так и написано
Thermal resistance from junction to ambient and from junction to lead at 0.375"(9.5mm) lead length, P.C.B. mounted
with 1.1×1.1"(30×30mm) copper pads.
Аватара пользователя
Medtech

Сообщения: 185
Зарегистрирован: 20 апр 2015, 22:02
Откуда: Москва
Skype: sergelola

Re: Диод выпрямительный 10A10 MIC сколько рассеиваемая мощно

Сообщение Zeus » 05 авг 2016, 21:18

?! если честно я такого в даташите не нашел...
Это как цилиндр пластиковый "прибабахать" на теплоотводную площадку 3х3см?
это точно из даташита на 10А10?
я к тому - что может при таком токе диод и без теплоотвода работать будет?
«Сон разума рождает чудовищ»
Аватара пользователя
Zeus

Сообщения: 857
Зарегистрирован: 28 июл 2009, 10:02
Откуда: Самара
ФИО: Павел Сергеевич

Re: Диод выпрямительный 10A10 MIC сколько рассеиваемая мощно

Сообщение Medtech » 05 авг 2016, 23:42

Аватара пользователя
Medtech

Сообщения: 185
Зарегистрирован: 20 апр 2015, 22:02
Откуда: Москва
Skype: sergelola

Re: Диод выпрямительный 10A10 MIC сколько рассеиваемая мощно

Сообщение Dmitry__ » 06 авг 2016, 00:05

Пестец, меня имел лох в теме брушлесиков. Ты за это время мог и поумнеть :shock:

Добавлено спустя 2 минуты 55 секунд:
Re: Диод выпрямительный 10A10 MIC сколько рассеиваемая мощность?
Это было: Zeus :)
Аватара пользователя
Dmitry__

Сообщения: 6046
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Диод выпрямительный 10A10 MIC сколько рассеиваемая мощно

Сообщение Madf » 06 авг 2016, 12:27

Zeus писал(а):я к тому - что может при таком токе диод и без теплоотвода работать будет?

Могу тебя "обрадовать", любой стандартный диод имеет большое падение напряжения, следовательно, при токе уже более 500мА и точно при 1А, он разогревается так, что рукой хрен удержишь, особенно, если он не металл (это же не диод шоттки). Т.ч. даже если ты возьмешь диод на больший ток, то это не решит проблему тепловыделения, их всё равно надо охладждать как-то.
Madf

Сообщения: 2157
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Диод выпрямительный 10A10 MIC сколько рассеиваемая мощно

Сообщение Dmitry__ » 06 авг 2016, 12:48

Этот чел, еще недавно, одной задней левой лапой протыкал пространство и время, разбирался во всех типах электромашин, мог легко телепортироваться с одного энергетического уровня на другой, а тут такой казус, затык с пластиковым кубиком :D
Кста, Zeus, тебе тут нашли вечный двигатель в виде электромагнита без питания, прикинь какой у него КПД... :D


http://roboforum.ru/forum87/topic10646-1500.html?hilit=%D0%BC%D0%B5%D1%82%D0%BE%D0%B4%D0%B8%D1%87%D0%BA%D0%B0#p356839
Аватара пользователя
Dmitry__

Сообщения: 6046
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Диод выпрямительный 10A10 MIC сколько рассеиваемая мощно

Сообщение Zeus » 11 авг 2016, 18:23

Madf писал(а):Могу тебя "обрадовать", любой стандартный диод имеет большое падение напряжения, следовательно, при токе уже более 500мА и точно при 1А, он разогревается так, что рукой хрен удержишь, особенно, если он не металл (это же не диод шоттки). Т.ч. даже если ты возьмешь диод на больший ток, то это не решит проблему тепловыделения, их всё равно надо охладждать как-то.

Включил блок питания - пластиковый диод - аккумулятор.
При токе до 0.6А еще терпимо. Больше уже -
рукой хрен удержишь

Применял диоды пластиковые на токи до 0,25А максимум, на токи 0,5-400А всегда брал совдепию металлическую к которой само собой без вопросов радиатор прикручивается.
А тут срочно понадобилось - заехал по пути в радиомагазин небольшой озвучил проблему - продавец репу почесал совдепии типа нету и выдал мне этот диод из наличия - смотрю диод пластиковый - ну думаю раз пластиковый значит ("нанотехнологии" :D) типа площадь корпуса позволяет тепло рассеивать (как резисторы 1,2,5 Ватные) и радиатор ему не нужен... Времени не было толком даташит изучать, так бегло посмотрел... А выходит хитрожопый радиатор ему надо прикрутить иначе он погорит. Кстати, уже нашел как к нему приделать радиатор, так что всем спасибо кто помог.
P.S.: Нюансы и тонкости есть во всем, я и не утверждал, что все на свете знаю. А ты Dmitry__ так и не научился с людьми общаться - все на личные ругательства переходишь - раз не понял как коллекторник работает и в вечные двигатели до сих пор веришь.
Кстати, Dmitry__ ты может знаешь, как кабель электрический, например кввг27х1 вот такой http://www.etm.ru/cat/nn/6415551/, быстро расключить с обоих концов на клеммы?
«Сон разума рождает чудовищ»
Аватара пользователя
Zeus

Сообщения: 857
Зарегистрирован: 28 июл 2009, 10:02
Откуда: Самара
ФИО: Павел Сергеевич

Re: Диод выпрямительный 10A10 MIC сколько рассеиваемая мощно

Сообщение Dmitry__ » 11 авг 2016, 18:57

Zeus писал(а):А ты Dmitry__ так и не научился с людьми общаться - все на личные ругательства переходишь

Так ты мне сейчас порвал все шаблоны, так круто доказывать в высоких технологиях и так круто тупить с пластиковым кубиком :D
Zeus писал(а):Кстати, Dmitry__ ты может знаешь, как кабель электрический, например кввг27х1 вот такой http://www.etm.ru/cat/nn/6415551/, быстро расключить с обоих концов на клеммы?

Это контрольный вопрос в голову? :)
В гугле: "ручной гидравлический пресс для обжима кабельных наконечников"
Аватара пользователя
Dmitry__

Сообщения: 6046
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Диод выпрямительный 10A10 MIC сколько рассеиваемая мощно

Сообщение Madf » 11 авг 2016, 19:58

Zeus писал(а):продавец репу почесал совдепии типа нету и выдал мне этот диод из наличия - смотрю диод пластиковый - ну думаю раз пластиковый значит ("нанотехнологии" :D) типа площадь корпуса позволяет тепло рассеивать (как резисторы 1,2,5 Ватные) и радиатор ему не нужен...

На самом деле, как правило, такие диоды имеют весьма широкий корпус и рассчитаны на то, что их за весьма широкие ножки, будут паять к большой площадке/дорожке на плате. У меня было устройство, которое я ставил подобные диоды, правда у меня были чипы. :pardon: И паяв их на макетку, довольно много дырок/проводников заливал оловом, чтобы так сказать под охлаждение...
В теории, можно уменьшить проводимость диода, нацепив их "тучу" параллельно, но распределять их надо так, чтобы они телами не тёрлись друг о друга, охлаждались. Т.е. если устройство потребляет в районе 1А, то можно запараллелить 2-3 штуки, каждый будет меньше греться, но в сумме... :wink:

зы: правда КПД вообще всей идеи - НУЛЕВОЕ :D

Добавлено спустя 12 минут 26 секунд:
Re: Диод выпрямительный 10A10 MIC сколько рассеиваемая мощность?
можно ещё как по старинке сделать, из толстого алюминиевого конденсатора радиатор

просто в диоде ток кристалл может держать и большой, но вот от нагрева, припой начнет плавится... :D
Madf

Сообщения: 2157
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Диод выпрямительный 10A10 MIC сколько рассеиваемая мощно

Сообщение Zeus » 11 авг 2016, 20:59

Dmitry__ ты лох - "так круто доказывать в высоких технологиях и так круто тупить с" обычным контрольным кабелем, потому как даже вопроса не понял. Заметь я тебе обычный медный провод дал, а ты в нем запутался, какие уж там полупроводники (высокие материи).

Кабель электрический кввг27х1 http://www.etm.ru/cat/nn/6415551/ - это контрольный кабель 27 жил по 1 мм2. Жилы там "жесткие" одножильные их не обжимают, а тупо прикручивают в клеммы. До 6мм2 есть вполне нормальный ручной не гидравлический инструмент.
А ты собрался их "ручной гидравлический пресс для обжима кабельных наконечников"
Так для справки, тебе для развития - до 240мм2 ручные обжимки есть и гидравлика тама не нужна совсем.

А вопрос был в следующем: имеем кабель кввг27х1, например 250 метров длиной (от здания до бокса). Тебе нужно очень быстро расключить с обоих концов 27 жил на клеммы, соответственно с обоих концов с 1 по 27 клемму. Ты один подключаешь. Как жилы нужные будешь искать? Ссылку привел, чтобы ты видел, что жилы не пронумерованы и практически все одного цвета: есть немного коричневых, синих и кучу белых.

Madf - а вот тебе спасибо большое :)
«Сон разума рождает чудовищ»
Аватара пользователя
Zeus

Сообщения: 857
Зарегистрирован: 28 июл 2009, 10:02
Откуда: Самара
ФИО: Павел Сергеевич

Re: Диод выпрямительный 10A10 MIC сколько рассеиваемая мощно

Сообщение Dmitry__ » 11 авг 2016, 23:13

Дурилка картонная. Давай решая задачу с пластиковыми кубиками, полезно мозгам :D

Аватара пользователя
Dmitry__

Сообщения: 6046
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Диод выпрямительный 10A10 MIC сколько рассеиваемая мощно

Сообщение Zeus » 13 авг 2016, 17:25

Удивительный ты человек - ей богу.
Я же тебе написал, что уже знаю ответ - спасибо людям.
Я считаю, что форум для передачи знаний друг другу и не для чего большего.

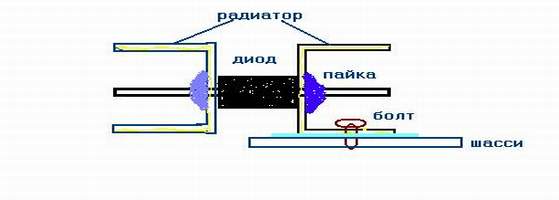

В-общем, вдруг кто тоже на такие грабли наступит с пластиковым диодом, "смотрим" в такую сторону (П-образный радиатор):

Мне никогда в жизни не приходилось приКуячивать к пластиковым диодам радиаторы, а тебе по ходу кабель расключать - раз ты ответ так и не дал.
Так для мозгов и для передачи информации :) :

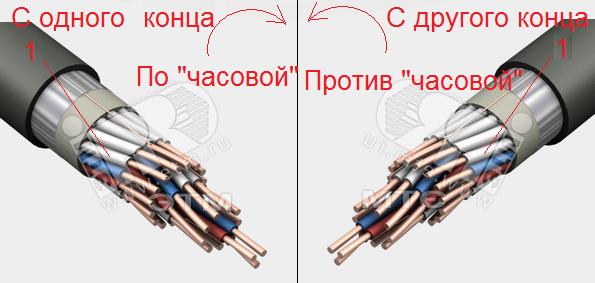

Такой кабель расключают по "повиву" жил. Например, с одного конца кабеля расключают от синего к коричневому по часовой стрелке, а с другой стороны тоже самое будет против часовой стрелке. И так все три "этажа" жил. Расключил с одной стороны, быстро пробежал 250 метров, и с другой стороны раскинул. И никаких тестеров и прозвонок.

Я считаю, что незнание подобных нюансов и тонкостей в любом деле, не дает никакого права определять знания в других областях одним индивидуумом другого :crazy:
«Сон разума рождает чудовищ»
Аватара пользователя
Zeus

Сообщения: 857
Зарегистрирован: 28 июл 2009, 10:02
Откуда: Самара
ФИО: Павел Сергеевич

Re: Диод выпрямительный 10A10 MIC сколько рассеиваемая мощно

Сообщение Dmitry__ » 13 авг 2016, 17:55

Zeus писал(а):Мне никогда в жизни не приходилось приКуячивать к пластиковым диодам радиаторы

T.e. если в пластиковый кубик засунуть резистор, то у тебя все вопросы бы отпали? Ведь ты одной левой лапой протыкал пространство в теме брушлесиков :) А с диодом затык? Но ведь все данные диода известны - ток, падение напряжения...
Zeus писал(а):а тебе по ходу кабель расключать - раз ты ответ так и не дал.

Твой вопрос звучал двусмысленно, я ответил на 2-ю часть :wink:
Zeus писал(а):с обоих концов на клеммы?

А то что ты дро торчишь от слова "расключка" (электриком устроился? :)) мне у в голову прийти не могло, меньше всего на свете думал о:
Zeus писал(а):Как жилы нужные будешь искать?

Но ты молодец! :D
Zeus писал(а):Я считаю, что незнание подобных нюансов и тонкостей в любом деле, не дает никакого права определять знания в других областях одним индивидуумом другого

Серьезно? Т.е. тупить в теме, в которой ты ноль, тебе можно? Да еще поливать говном других. А другим нельзя? Это просто дикость - протыкать пространство легко рассчитывать тепловые параметры всех моторов и не уметь это спроецировать на пластиковый кубик с элементом нагрева. Убейся апстену :)
Аватара пользователя
Dmitry__

Сообщения: 6046
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Диод выпрямительный 10A10 MIC сколько рассеиваемая мощно

Сообщение Zeus » 14 авг 2016, 10:23

:D я же говорю удивительный человек.
Все с точностью до наоборот: я никого говном не поливал, в отличие от тебя.
Dmitry__ » Вчера, 17:55
А с диодом затык? Но ведь все данные диода известны - ток, падение напряжения...

Цитирую название темы: "Диод выпрямительный 10A10 MIC сколько рассеиваемая мощность?"
Цитирую первый свой пост:
Zeus » 05 авг 2016, 13:31
Диод выпрямительный 10A10 MIC сколько рассеиваемая мощность пластикового корпуса?
Нигде что-то не нашел такой информации...
Мне надо 2.5А "постоянки 13,8-16В" через него пропустить - корпус до какой температуры нагреется?
Может нужно на ножки (анод, катод) припаять площадки медные теплоотводные по 2-3 см2?

Так что затыка у меня с кубиком не было изначально, я и решение уже привел, чтобы уточнить - может припаять площадки большей площади и т.п.

Ты вообще понимаешь разницу в выделяемой мощности в устройстве (резисторе, диоде и т.п.) и в рассеиваемой мощности самого корпуса?
Вопрос темы был в том, сколько ватт со своей площади может рассеить пластиковый корпус этого выпрямительного диода при постоянном токе 2.5А и при этом корпус до какой температуры нагреется?

электриком устроился? :)

Не совсем :) - начальник цеха сборки (электриков) - сборка шкафов автоматики (контроллеры, частотники и т.п.) и силовых (ГРЩ, ВРУ, АВР и т.п.) и соответственно пусконаладка.
