Диод выпрямительный 10A10 MIC сколько рассеиваемая мощность?

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Re: Диод выпрямительный 10A10 MIC сколько рассеиваемая мощно

Сообщение Dmitry__ » 04 окт 2016, 22:04

dimamichev писал(а):Что учить?

Учись сравнивать относительно. В данном случае пластик не проводит тепло (относительно контактов), т.к. как оно проводит тепло - для диода вилы. А ответ во 2-м сообщении этой темы, коллллега физег. :)
Пластик в 2000раз хуже проводит тепло меди, зачем платить больше :wink:
Аватара пользователя
Dmitry__

Сообщения: 5995
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Диод выпрямительный 10A10 MIC сколько рассеиваемая мощно

Сообщение dimamichev » 04 окт 2016, 22:15

Так из-за чего ругня? Радиатор имеет место быть? Пластик отводит на него тепло? 10 Вт на металл через пластик? В чём "глупость" автора темы? Сгорит ли без радиатора ? - в этом "смех"???
Аватара пользователя
dimamichev

Сообщения: 88
Зарегистрирован: 03 янв 2013, 16:27

Re: Диод выпрямительный 10A10 MIC сколько рассеиваемая мощно

Сообщение Dmitry__ » 04 окт 2016, 22:54

dimamichev писал(а):Радиатор имеет место быть? Пластик отводит на него тепло? 10 Вт на металл через пластик? В чём "глупость" автора темы?

Радиатор не на пластике :wink:

Добавлено спустя 26 минут 11 секунд:
Re: Диод выпрямительный 10A10 MIC сколько рассеиваемая мощность?
Кусачки есть? Еще вопросы будут? Коллллега? :)

Аватара пользователя
Dmitry__

Сообщения: 5995
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Диод выпрямительный 10A10 MIC сколько рассеиваемая мощно

Сообщение Madf » 05 окт 2016, 13:43

йэто не платик - йэто ЕБАНИТ! :D
Madf

Сообщения: 2139
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Диод выпрямительный 10A10 MIC сколько рассеиваемая мощно

Сообщение dimamichev » 05 окт 2016, 21:44

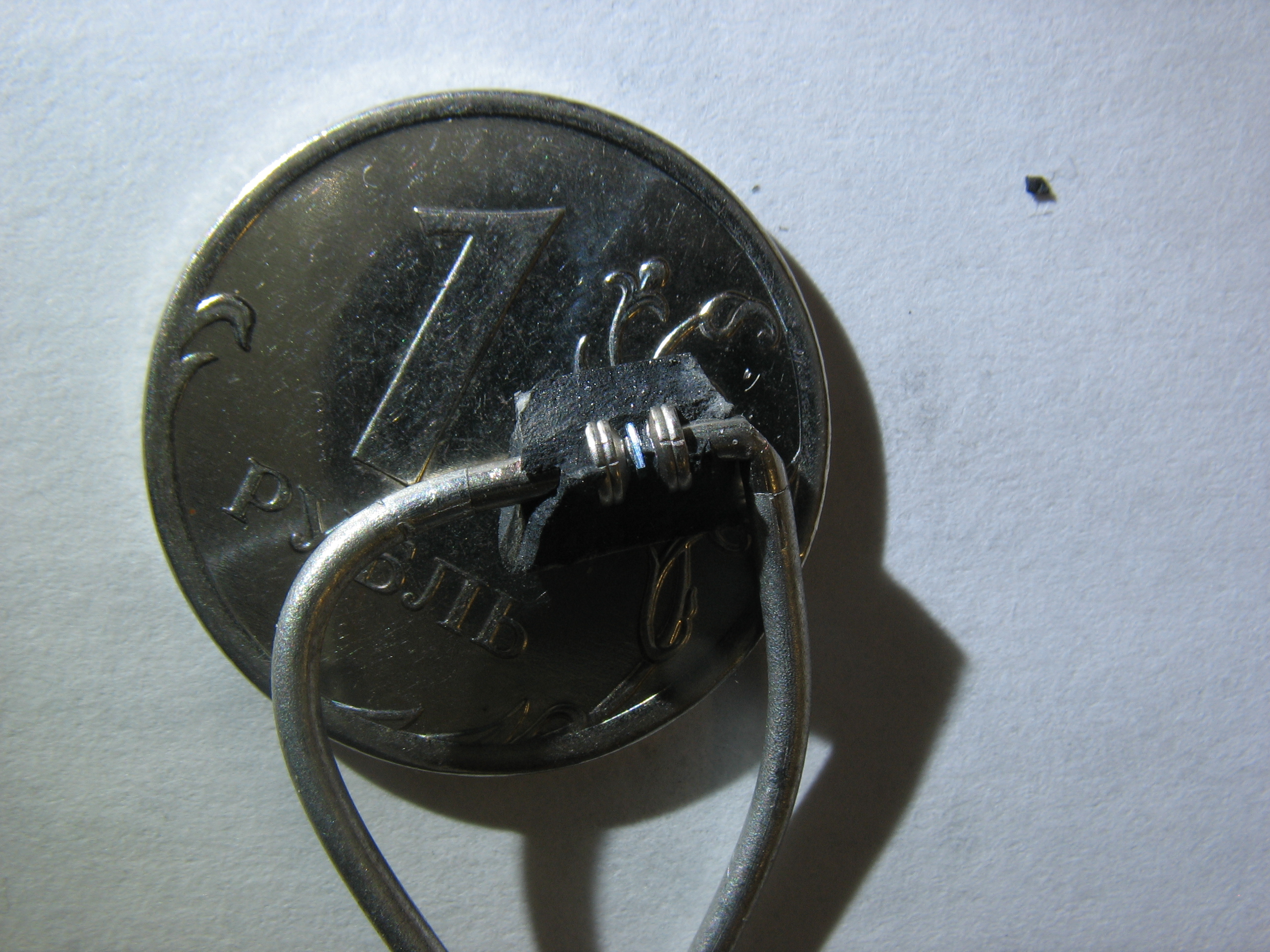

Да, зверский (дорогой) радиатор и бедный диод.Ниже картинка варианта теплоотвода "как у людей".
Вложения
Аватара пользователя
dimamichev

Сообщения: 88
Зарегистрирован: 03 янв 2013, 16:27

Re: Диод выпрямительный 10A10 MIC сколько рассеиваемая мощно

Сообщение Angel71 » 05 окт 2016, 23:07

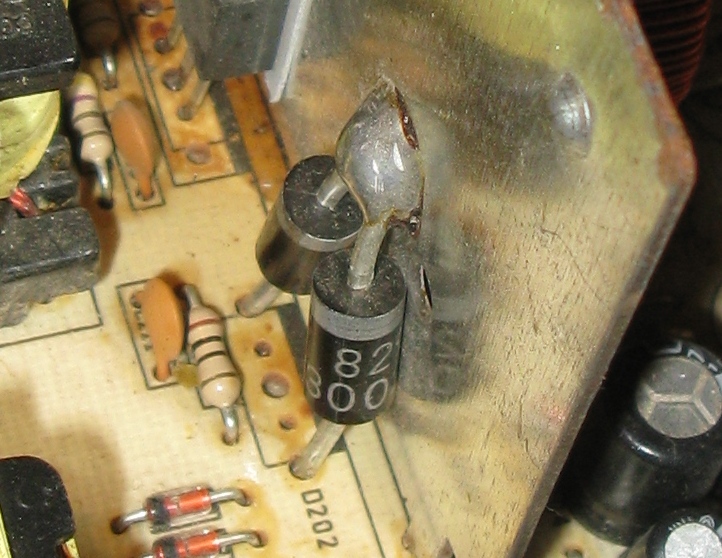

если сильно упростить, у электричества и температуры процессы очень похожи - проводимость, сопротивление, ёмкость, длнина/ширина/толщина проводников и т.д. у проволоки сопротивление намного ниже, чем у такого корпуса и точно также, как с электричеством тепло будет будет стремиться туда, где меньше сопротивление. точно так же можно выделять участки цепи, есть последовательные и параллельные соединения, есть источник и потребитель. диод производит 10ватт тепла, радиатор может рассеивать хоть 30, а если между ними проводник, способный передать за единицу времени только пол ватта или ватт, то на радиатор столько и утопает и толку 0 по модулю, что он может рассеять больше. так что делается нормальный теплоотвод с ножек и диод не перегреется. вот у этих двух диодов на фото тепло и уходит через ножки на радиаторы - металлическую пластину и на дорожку с обратной стороны платы. так что не надо мути с охлаждением корпуса таких диодов - они на это не рассчитаны. можно подсмотреть в каких устройствах, какой радиатор используют для примерно таких же токов и диодов. можно подбирать радиаторы методом тыка, всё придумано до вас - уменьшать расстояние до радиатора (укорачивать длину проволоки или поближе к корпусу загнуть и припаять к радиатору,...), параллелить диоды, менять на диоды с другими характеристиками и/или корпусом, увеличивать эффективную площадь радиатора или улучшить его обдув. а можно и внимательно почитав про охлаждение (у крупных контор на эту тему полно документации), изучить даташит и рассчитать.
Аватара пользователя
Angel71

Сообщения: 9229
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Диод выпрямительный 10A10 MIC сколько рассеиваемая мощно

Сообщение Zeus » 22 окт 2016, 20:00

Dmitry__ писал(а):Учись сравнивать относительно. В данном случае пластик не проводит тепло (относительно контактов), т.к. как оно проводит тепло - для диода вилы.

Как говорил Энштейн: "Все в мире относительно" :)
Ток 0,6А протекал через диод и не было радиатора на диоде и не было ему вил.
Если корпус был горячий - значит тепло "проходило" и "отводилось" - рассеивалось. Значит пластик проводит тепло.
Теплопроводность есть у "всего", и у меди и у пластика и у пенопласта.

Да, через корпус пластиковый (эбонитовый) одно кол-во теплоты "пройдет", через ножки медные луженые к радиатору другое кол-во теплоты, но не в две тысячи раз (нельзя просто коэффициенты теплопроводности сравнивать) - есть нюанс ;)
Как говорил Аngel71
...у электричества и температуры процессы очень похожи - проводимость, сопротивление...


Возвращаясь к вопросу:
Dmitry__ писал(а):Сколько пенопласт рассеивает тепла?

:)
Коэффициент теплопроводности пенопласта примерно 0,040 Вт/(м2*К).
Возьмем пенопластовый лист площадью 1м2, примем перепад температуры 50 гр. (с одной стороны +25 и с другой +75), толщина листа 1 см.
Так сколько тепла "отведет" такой лист пенопласта?

И еще:
Коэффициент теплопроводности эбонита примерно 0,160 Вт/(м2*К).
Коэффициент теплопроводности меди примерно 380,0 Вт/(м2*К).
Так сколько "проведет" тепла эбонитовый корпус диода и его медные ножки?
«Сон разума рождает чудовищ»
Аватара пользователя
Zeus

Сообщения: 857
Зарегистрирован: 28 июл 2009, 10:02
Откуда: Самара
ФИО: Павел Сергеевич

Re: Диод выпрямительный 10A10 MIC сколько рассеиваемая мощно

Сообщение Dmitry__ » 22 окт 2016, 21:04

Zeus писал(а):Ток 0,6А протекал через диод и не было радиатора на диоде и не было ему вил.
Если корпус был горячий - значит тепло "проходило" и "отводилось" - рассеивалось. Значит пластик проводит тепло.

Неееееет, Zeus, нееееет, великий ты наш расключник, тепло тогда уходило через толстые вывода диода на печатную плату. А корпус, ну да, грелся, показывая, что оно работает...
Садись, 2 :D
Все твои умозаключения про пенопласт пропускаю, ибо ты ни фишки не рюхаешь :P

Добавлено спустя 1 минуту 59 секунд:
Re: Диод выпрямительный 10A10 MIC сколько рассеиваемая мощность?
Слушай, а тебе не стыдно быть таким позорником?
Аватара пользователя
Dmitry__

Сообщения: 5995
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург
