**ilalexey** » 24 май 2011, 11:30

ещё нет.
--------------
выпаял D4,R32,R27,L2
--------------
похоже плата где-то засралась. R19 пищит.
сейчас в маг порулю за стабилизатором. Какой брать?

**linvinus** » 24 май 2011, 11:56

Стабилизатор любой 12в на 500мА, но до него ещё рано.
что значит пищит? в точке BEMFA земля?

**ilalexey** » 24 май 2011, 12:06

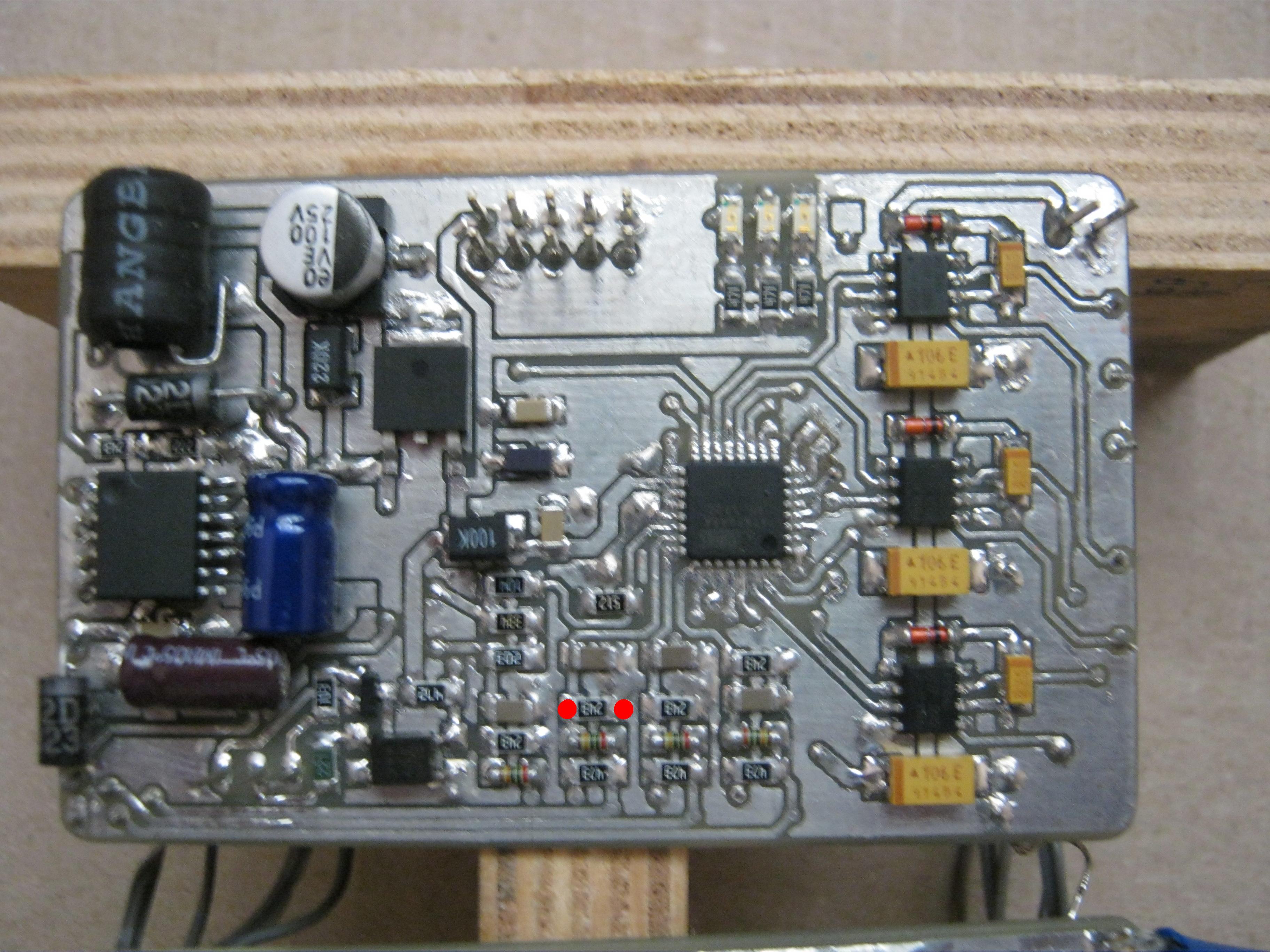

пищит при прозвонке в точках на картинке
"любой" - например?
-------------
выпаял 18,19 резисторы. пищит BEMFA на землю. мега чтоли ушла?

**linvinus** » 24 май 2011, 15:01

Я в avr новичок и сказать, что на выводах контроллера при отсутствии питания, не могу, проверь соседние не используемые ноги, если звенят, то это общее для всей микросхемы.
но нормально это или нет не знаю. возможно avr123 может помочь.

**ilalexey** » 24 май 2011, 19:35

свободные не пищат. как в коде на другую перекинуть?
может в мэйкефайле быть что-то прописано, что делает нехорошо, вплодь до кз?
-----
город выматывает до чёртиков.. вернулся из магазина(пол дня убить надо, блин)
ничего нет. и это в Киеве. 7812 нет! только платой нашёл 8-25в ту 12в.
с 5в до 10в нема тоже.
мс34063 взял ещё.
-----
короче, отдыхать пора. 10 из 12 транзисторов открываться не хотят.
походу спалил всё , что можно было

**linvinus** » 24 май 2011, 21:34

блин! жалко., хотя проверять транзисторы когда они в схеме сложно, он может не открывается т.к. в ir2401 открыт.
лучше выпаеные проверверить. всё равно выпаивать если сгорели.
У меня ir4428 часто сгорали, пока в питание 10 Ом не поставил, и диод от переполюсовки.

Добавлено спустя 4 минуты 50 секунд:
просто так перекинуть не получится, у тебя же схема к конкретным ногам подведена!
это на макете можно делать что вздумается

**ilalexey** » 24 май 2011, 21:45

я уже созрел

можно ноги кидать, как угодно

**linvinus** » 24 май 2011, 21:58

в массиве PWM_BYTE_DATA определены состояния для шим это пишется в PORTB (PWM_PORT),
в массиве ACTIVE_FET определены состояния активных транзисторов PORTD.
далее зависит что ты хочешь передвинуть на порту b или d.

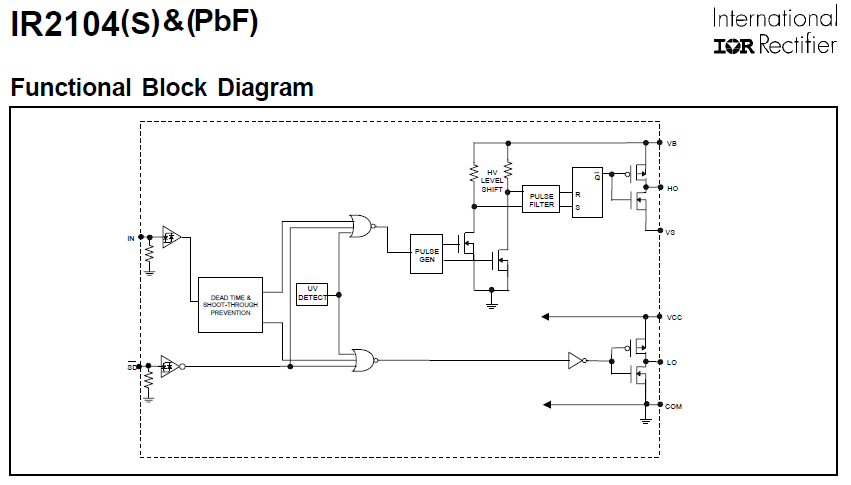

И ещё учти что программа заточена под ~~ir2401~~ ir2104, в этой микросхеме есть встроенная логика, программа рабботает с учётом этой логики.

**ilalexey** » 25 май 2011, 11:55

ir2401 ?
не ir2104

**linvinus** » 25 май 2011, 11:56

угу, попутал цифры.

**ilalexey** » 25 май 2011, 12:41

а могли быть проблемы изначально из-за длинных проводов между драйвером и ключём?

**linvinus** » 25 май 2011, 13:04

мало вероятно, максимальная скорость 32кГц

**ilalexey** » 25 май 2011, 13:14

у старой меги, которую выпаял перед этой, прошитую, BEMFA на землю не пищит.

**linvinus** » 25 май 2011, 13:27

видимо ей ппц.

**ilalexey** » 25 май 2011, 15:16

сейчас ногу ей подниму, гляну

Добавлено спустя 1 час 32 минуты 37 секунд:
ногу поправил - не пищит.
ключи живые-здоровые, выпаивать не пришлось тк силовая часть отдельной платой, только провода покусал.
+12,+5 на минус не звенят.
нитка горит по прежнему

когда включаю успевает моргнуть диод.

Добавлено спустя 12 минут 20 секунд:
..и ещё, у 2104 резисторы вроде внутри подведены(тестер 38,5 в среднем показывает)
