тоже верно

Я тебе ещё в первом сообщении сказал как защититься от большого тока ставь предохранитель из тоненькой проволочки,толщиной с волос и длинной 2-3см.

Я также три раза жёг мосфеты и отбил у себя желание заниматься электроникой на пол года.
Послушав умных людей делал контроллер с жирными дорожками
Потом собрал контроллер с тоненькими дорожками, и опять удачно спалил, но дорожку, теперь в этом месте напаиваю проволочку.
Уже не раз спасала.

Так вот, пока не заработает нужен предохранитель или тоненькая дорожка у входа питания.
Они горят первыми. В идеале конечно нужно использовать лабораторный блок питания, но у меня всё никак руки не дойдут его сделать.

Добавлено спустя 3 минуты 59 секунд:
А вообще странно что она сгорела! такого быть не должно! Она до 40в , в обычном варианте и до 60ти в HV!
Может коротит у тебя что нибудь?

да, тоже три драйвера спалил. Правда из-за того, что флюс уродский проводящий - а я его еще и не смывал (кстати, недавно на easyelectronics писали что он еще и не смывается и пропитывает верхние слои текстолита). У меня БП 3А максимум дает, но этого хватает

ilalexey,
Проверь схему! не должно оно гореть!
Отключи двигатель и попробуй включить схему.

проволочка уже стоит, но после диода входного. дорожка погорела перед
------------
в общем, побегу сейчас в маг за регулятором на 12в.
какой брать? с 11в на 12? lm340/lm7812, mc34064 ?

ilalexey, понятно,
ну дорожка ладно, странно что микруха сгорела!
попробуй без двигателя запустить, диоды должны моргать.

диоды моргают. без микрухи, с перемычкой, 11.3в

Добавлено спустя 12 минут 34 секунды:
в магазин не успел уже
34064 отпадает, ему больше 13в нужно

блин, так не понятно, заработали IR2104 или нет.
тяжко без осциллографа

перед тем, как пыхнуть, двиг пытался стартовать(те мосты шевелились). выключил питание. поменял провода на движке. включил. опять закряхтел. в какой-то раз "пых".
у меня комп прямо на столе возле. Домашние дорвались до интернета и всё это я проводил юзом. вполне мог где-то зацепить чего.

Брр, что то у тебя недопонимание как твой драйвер работает.
LM2574 это step-down регулятор, т.е. ему на вход нужно подать 13 и более вольт а на выходе он даст 12 вольт
Тоже самое но другим способом делает любая кренка КР140ЕН в народе стабилизатор напряжения.
Это нужно для того чтобы напряжение на драйвере не превышало 20В вот описание драйвера на русском http://www.gaw.ru/html.cgi/txt/ic/IR/co ... IR2104.htm
Из того же описания видно что и 11в для IR2104 достаточно.

Добавлено спустя 3 минуты 39 секунд:
Т.е. если ты будешь питать свою схему 12в она должна работать и без стабилизатора.
Но она не заработала, вот тут без осциллографа тяжко, либо и дальше мучать контроллер в лоб, либо думать как отладить.
можно поправить программму чтобы она на выход дала определённую статическую комбинацию и вольтметром смотреть где какое напряжение.
И так проверить все транзисторы и IR2104.

что делает LM2574 я понял, но сейчас думаю стабильные 12в сделать из нестабильных 11.в
движку-то всёравно 11.1 нужно.
другой вопрос по ключам. тех, что в схеме нигде не нашёл, но нашёл "улудшеный аналог", как написали - irlr3110zpbf, а годится он или нет хз

Эти транзисторы тоже подходят.

Добавлено спустя 19 минут 52 секунды:
Вот ещё что нарыл про эти ir2104 http://www.radiokot.ru/forum/viewtopic.php?f=22&t=42689
у тебя в схеме нет подтяжки к земле.

интересно. так 2ю или 3ю ногу через резистор на землю пустить? 100К хватит?

Добавлено спустя 11 минут 36 секунд:
и ещё, везде вижу электролиты здоровые. на схеме вроде нет. зачем они?

обе ноги SD и IN подтяни резистором к земле, лучше 47КОм
>и ещё, везде вижу электролиты здоровые. на схеме вроде нет. зачем они?
о каких электролитах речь?

глянул код и подумалось, что с 11 вольами он не сдвинется. в протеусе убат 20 поставил с обновлённой прошивкой и о чудо - оно шевельнулось
-------------
дядька вот чего пишет:
Notes on building your own controller:

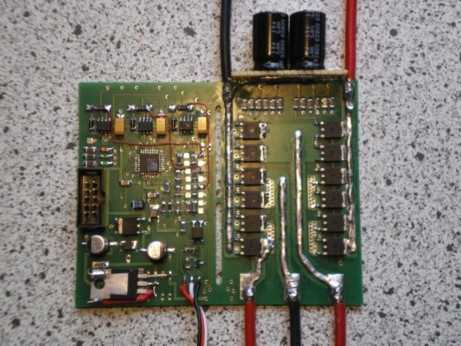

The following pictures are from the prototype. Here with some errors in the layout. I did some tests with a 12 volt fixed voltage regulator. The step-down converter isn't cheap at all . Until about 20 volts input voltage this is quite possible. By adjusting the parameters in the software and the RC-networks the operation of small engines is easily feasible.
--------------
..и 12в регулятор трёхногий, а не таракан как у меня.
два электролита чёрных на фотке, возле кабелей питания
