логика конечно в их действиях есть, минимизация компонент на плате это как минимум удобно. с другой стороны это же делает их более узкоспециализированными. кроме iso11898-2 есть и другие.

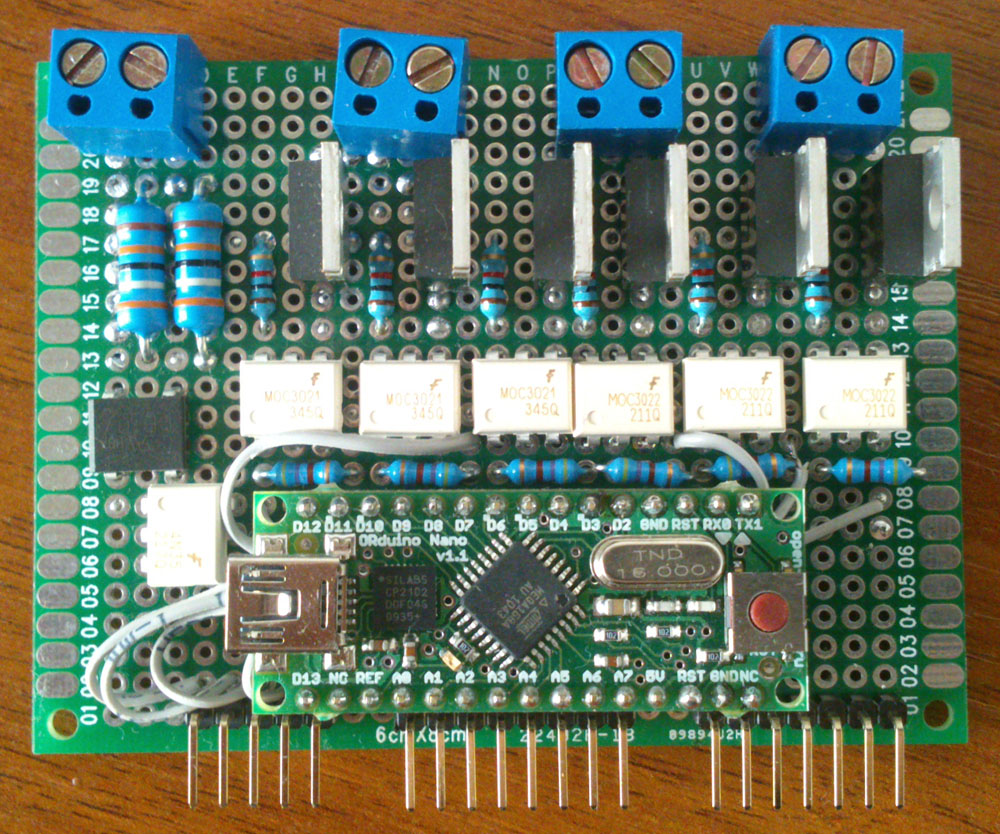

Собрал прототип 6-канального диммера на ардуино. Выглядит ужасно, но работает как надо.

Пока сделал тупую трансляцию положения выключателя, а чтобы не было совсем скучно - добавил эффект плавного включения/выключения.

В дальнейшем подцеплю Arduino через TP-Link и настрою управление через OpenHAB.

макетка как макетка, ничего ужастного.
а я сегодня целый день потратил на написание нового парсера для команд. несчастных 100 строк кода, а пару раз чуть мозг не свернул. зато теперь почти всё устраивает (флеш и озу немного слопало), зато удобно. нужно дёрнуть какую ф-ю, объявляем и даже параметры можно передавать. парсить параметры не стал, так строкой и передаю, ф-и пусть уже разгребают.

Код: Выделить всё

Cmd::CommandData cmdList[] = {
   { "1", f1 },
   { "542", f2 },
   { "23", f2 },
   { "542", f1 },
   { "356", f2 },
   { "356", f2 },
   { "356", f1 }
};

Код: Выделить всё

Opening port
Port open
init
got string (str len 10): 542 80 f
cmd |542|3
params |80 f|4
cmd_list_len 7
i = 0    command from list: 1
i = 1    command from list: 542
equal
f2 got data: 80 f
f2 done
i = 2    command from list: 23
i = 3    command from list: 542
equal
f1 got data: 80 f
f1 done
i = 4    command from list: 356
i = 5    command from list: 356
i = 6    command from list: 356

ну и как бонусом цикл не стал брякать, можно будет на одну команду дёргать разные ф-и.

Немного порисовал, много подумал, немного поделал.

Поделал - прикрутил "приглушенный свет", включающийся, если период "выключенного света" был меньше 1 секунды. То есть если просто пользоваться выключателем - всё как обычно. А если быстро выключить и включить - будет порядка 15% от яркости. Идеально для просмотра фильмов, чтобы было немного видно обстановку в комнате.

Немного порисовал - накидал эскиз платы диммера на 4 канала и пачку входов. Пока приостановил, т.к. понял, что изначальная задумка сделать USB-порт сбоку модуля будет крайне неудобна в дальнейшей эксплуатации. Надо выводить miniUSB-разъем ардуины в идеале на лицевую панель модуля (потребует дополнительной платы, устанавливающейся под углом к основной плате модуля) или хотя-бы вниз (потребует длинные "ноги" для ардуино, если захочется её вывести на 2 уровень над клеммниками для "входов".

Еще не очень ясно, как красиво обеспечить питание между модулями и межмодульный интерфейс. Вариант с разъемами по бокам красив, если удастся найти разъемы, позволяющие вытащить один из модулей, оставив на рейке остальные модули, иначе это может превратиться в головную боль при необходимости вытащить средний модуль. С другой стороны модули же можно раздвинуть временно, если кабели не сильно всё блокируют.

Буду рад умным мыслям по теме

Еще приму в дар мысли, как можно обычным выключателем обеспечить какие-нибудь "комбинации" по управлению светом.

=DeaD= писал(а):Немного порисовал, много подумал, немного поделал.

Можно поныть? Зачем 6 диммерных каналов в одном месте? Менять проводку? Кому вообще сейчас нужны диммеры для ламп накаливания? У меня лампы накаливания остались только в ванной и на кухне, т.к. не могут перегореть (низковольтные галогенки). Т.е. диммеры еще должны уметь работать с трансформаторной нагрузкой, я дорабатывал трансы галогенок - выпаивал помехоподавл. конденсаторы, т.к. они жгут тиристоры.
Если делать сейчас плавный свет для умного дома, то для светодиодного освещения. Кста, светодиоды сейчас по цене ламп накаливания...

простые выключатели очень разные. введи ради интереса на алиэкспрессе "wall switch" и "wall switch touch".

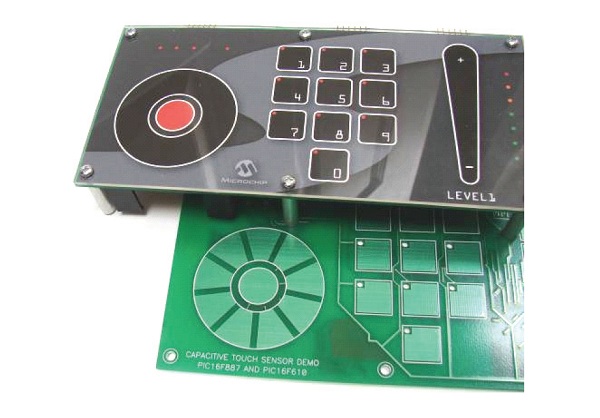

с выключателем можно попробовать подумать, как использовать различные емкостные варианты. примерно так
под панель или под кнопку, если она достаточно большая. а сверху на пластик рисунок нанести, тампопечатью или ещё как.

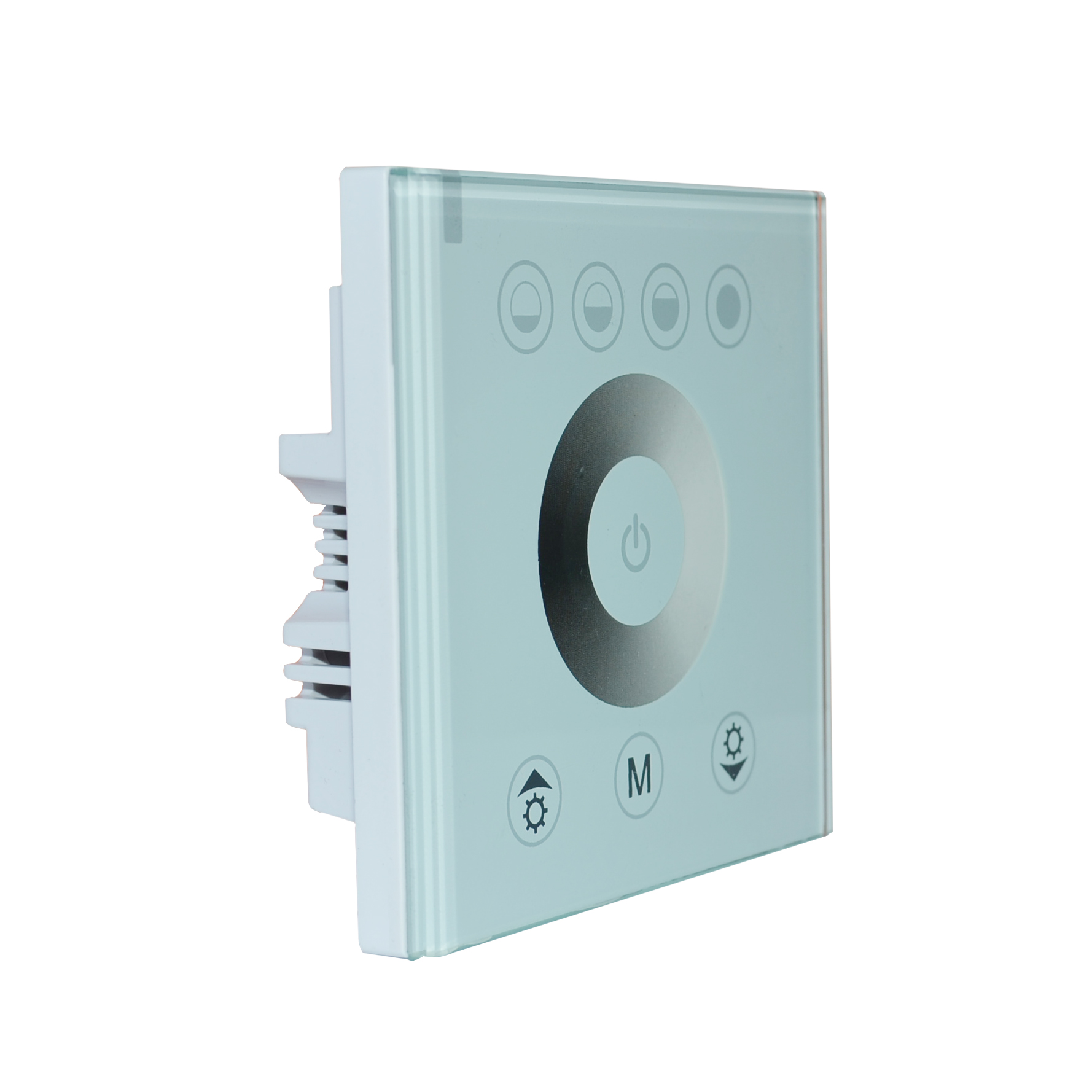

для сенсорных ещё есть примерно такие, у них под пластик листик с картинкой сложить можно

нормальные коробки правда похоже дорого стоят и хз, где дешево их брать. с сенсорными чуть проще, их полностью или частично самостоятельно делать можно. дешевле и проще взять самую недорогую коробку или весь выключатель, у которого коробка примерно такая

а к ней свою панельку. просто квадратный кусочек пластика, а в нём дырочек.
просто емкостные кнопочки и слайдеры то понятно.
давным давно я уже упоминал частотно-емкостной вариант, разработанный диснеевской лабораторией. ну там феншуй и дорого, а сейчас есть уже и простенькое для дунь. одна из реализаций тут.

Я говорю не про внешний вид кнопок, а про ненужность тиристорных фазовых регуляторов, которые ушли в небытие за мамонтами лампами накаливания. Да и 6 каналов для ламп накаливания, да в одном месте, не представляю кто этим будет заморачиваться.

я в диммеры не лез, то для =DeaD= было. хотя бы по тому, что даже близко не знаю, для чего они реально нужны.

Dmitry__ писал(а):Можно поныть? Зачем 6 диммерных каналов в одном месте? Менять проводку?

Если не городить радиоканалы до каждого выключателя и канала диммера и не устраивать передачу сигналов через сеть, то один фиг надо менять проводку. Лично у меня в доме вся проводка по освещению сразу заведена на 2 щитка мимо выключателей, и сами выключатели туда же заведены, у соседа так же сделано.

Dmitry__ писал(а):Кому вообще сейчас нужны диммеры для ламп накаливания? У меня лампы накаливания остались только в ванной и на кухне, т.к. не могут перегореть (низковольтные галогенки). Т.е. диммеры еще должны уметь работать с трансформаторной нагрузкой, я дорабатывал трансы галогенок - выпаивал помехоподавл. конденсаторы, т.к. они жгут тиристоры.

Это другое дело, надо будет поизучать, что нужно для работы с трансформаторной нагрузкой. У меня пока просто лампочки "ильича" вкручены в патроны

Dmitry__ писал(а):Если делать сейчас плавный свет для умного дома, то для светодиодного освещения. Кста, светодиоды сейчас по цене ламп накаливания...

Для светодиодного тоже будет, просто у меня это сейчас не актуально. ШИМ на 12В сделать - проще простого.
Светодиоды по цене ламп накаливания в том же свечении? Это про какие речь?

=DeaD= писал(а):Если не городить радиоканалы до каждого выключателя и канала диммера и не устраивать передачу сигналов через сеть, то один фиг надо менять проводку.

Радиоканал стоит 150р. за комплект приемник/передатчик, в розницу, уже со всеми барыжными наценками, т.е. дешевле проводов
http://roboparts.ru/products/4096432

=DeaD= писал(а):Светодиоды по цене ламп накаливания в том же свечении? Это про какие речь?

Вот такие защищенные прожекторы покупаю по 250р, цену 10-ти ваттного диода можешь прикинуть
http://kazan.blizko.ru/products/prozhektor_svetodiodny_10vt_3000k_49501523
Вот такие покупал то ли по 100р. то ли по 90...
http://ctsb.pulscen.ru/goods/15598371-svetodiod_sverkhyarki_10vt_900lm_900ma

=DeaD= писал(а):Для светодиодного тоже будет, просто у меня это сейчас не актуально. ШИМ на 12В сделать - проще простого.

А вот тут надо аккуратнее, питать диоды надо постоянным током, чтоб от стробоскопа глаза не вылезли, инерционность светодиодов равна нулю, это не вольфрам на 2000K...
Изучайте мой опыт
http://roboforum.ru/forum104/topic13806-30.html#p308772

Dmitry__, нормальные трансиверы стоят примерно столько же. те же nrf24 и куча других. со встроенным мк правда чуть подороже, но если не будет цели делать как можно дешевле, может после вайфая и с блютузами попробует.

Dmitry__ писал(а):

=DeaD= писал(а):Если не городить радиоканалы до каждого выключателя и канала диммера и не устраивать передачу сигналов через сеть, то один фиг надо менять проводку.

Радиоканал стоит 150р. за комплект приемник/передатчик, в розницу, уже со всеми барыжными наценками, т.е. дешевле проводов
http://roboparts.ru/products/4096432

И в какое место обычного выключателя предлагается воткнуть этот радиоканал? И откуда брать для него питание? И что за МК будет им рулить? И сколько это всё будет стоить и сколько места занимать и какая надежность?

Dmitry__ писал(а):

=DeaD= писал(а):Светодиоды по цене ламп накаливания в том же свечении? Это про какие речь?

Вот такие защищенные прожекторы покупаю по 250р, цену 10-ти ваттного диода можешь прикинуть
http://kazan.blizko.ru/products/prozhektor_svetodiodny_10vt_3000k_49501523
Вот такие покупал то ли по 100р. то ли по 90...
http://ctsb.pulscen.ru/goods/15598371-svetodiod_sverkhyarki_10vt_900lm_900ma

Спасибо за наводку, поизучаем!

Dmitry__ писал(а):

=DeaD= писал(а):Для светодиодного тоже будет, просто у меня это сейчас не актуально. ШИМ на 12В сделать - проще простого.

А вот тут надо аккуратнее, питать диоды надо постоянным током, чтоб от стробоскопа глаза не вылезли, инерционность светодиодов равна нулю, это не вольфрам на 2000K...
Изучайте мой опыт
http://roboforum.ru/forum104/topic13806-30.html#p308772

Хм, даже на высоких частотах будет проблема?

с питанием это самое жестокое. со старой проводкой и без подвода питания только замыкать цепь. когда выключено, то некоторые лампочки правда немного блымают, но хоть так.

=DeaD= писал(а):И в какое место обычного выключателя предлагается воткнуть этот радиоканал? И откуда брать для него питание?

У меня питаются последовательно лампе, т.е. по 2-х проводной схеме
http://roboforum.ru/forum104/topic13534.html

=DeaD= писал(а):И что за МК будет им рулить? И сколько это всё будет стоить и сколько места занимать и какая надежность?

На лицо явная проблема: проще назадавать вопросов, чем посмотреть
МК - pic12f, цена < 0.5$, занимаемое место - очень мало, надежность - весь свет в квартире больше 15 лет. Еще продано около 100 комплектов, ни один не вернули.

Dmitry__ писал(а):

=DeaD= писал(а):И в какое место обычного выключателя предлагается воткнуть этот радиоканал? И откуда брать для него питание?

У меня питаются последовательно лампе, т.е. по 2-х проводной схеме
http://roboforum.ru/forum104/topic13534.html

А потом кто-нибудь купит каких попало ламп и начнет задавать вопросы "почему у меня лампа выключенная мерцает???"
Но решение конечно интересно.

Dmitry__ писал(а):

=DeaD= писал(а):И что за МК будет им рулить? И сколько это всё будет стоить и сколько места занимать и какая надежность?

На лицо явная проблема: проще назадавать вопросов, чем посмотреть
МК - pic12f, цена < 0.5$, занимаемое место - очень мало, надежность - весь свет в квартире больше 15 лет. Еще продано около 100 комплектов, ни один не вернули.

Спасибо за инфу, позже познакомлюсь детально.

На самом деле есть огромная проблема с дизайном "морды" выключателя, устраивающей пользователей, если его делать самому, либо с тем, как подцепиться к уже готовому выключателю, оставаясь в пределах штатного подрозетника, если использовать уже имеющийся с устраивающим дизайном.
