Re: Калибровка KISSlicer используя Wizard

Сообщение setar » 04 май 2019, 18:55

Угадал, 10мм трубочки расположенные по треугольнику вписанному в диаметр 50 мм.
в помощи по визарду написано
Destring Length [mm]
(0 - 10)

The model for this test should have multiple tall spires. Three cylinders of diameter 10 mm and 50 mm tall works well. Run the test destring values from 0 mm up to the suspected maximum destring length.

Destring tuning should happen after PreloadVE tuning, as a properly tuned Preload will minimize the amount of destring retraction required to get string-free prints.
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Калибровка KISSlicer используя Wizard

Сообщение Myp » 06 ноя 2020, 23:56

setar писал(а):он, прав, в рамках своего ... как бы помягче ... _китайского экструдера_
все его тесты показывают лишь то что у него проблемы с экструдером (пропуск шагов, срыв прутка или аналогичная фигня).
все это решается в тесте на максимальную производительность экструдера.

для продвинутых пользователей рекомендую найти и использовать экструдеры на базе пар шестерен BondTech.

Вот щас тоже такой прикол получил когда прыгал между двумя экструдерами.
мягкий пластик HIPS + редкозубчатая шестерня и мощный прижим, мягкий пруток на зубчики аж насаживается, а твёрдый пластик на самом кончике зубцов.
получается что эффективный радиус подающей шестерни на мягком пластике уменьшается на 0.5мм примерно.
где-то 37.7мм на оборот для HIPS и 34.6 для petg пластика, погрешность под 8%.
Уменьшаешь прижим, погрешность тоже уменьшается.

Второй момент неочевидный это ретракт
если ретракт у мягкого пластика относительно правильный, пластик продавлен зубьями и дальше некуда, то при повторной прокатке по жёсткому пластику, пластик всё ближе к валу придавливается.
в итоге ретракт твёрдого происходит с одной величиной, а унретракт с другой и надо делать корректировку в 0.01 или 0.02 лишней подачи для унретракта, чтобы не было пропусков.

С экструдером на парных шестернях такого нет, даже мягкий пруток идёт практически без деформаций и разный пластик идёт одинаково.

Добавлено спустя 3 часа 52 минуты 42 секунды:

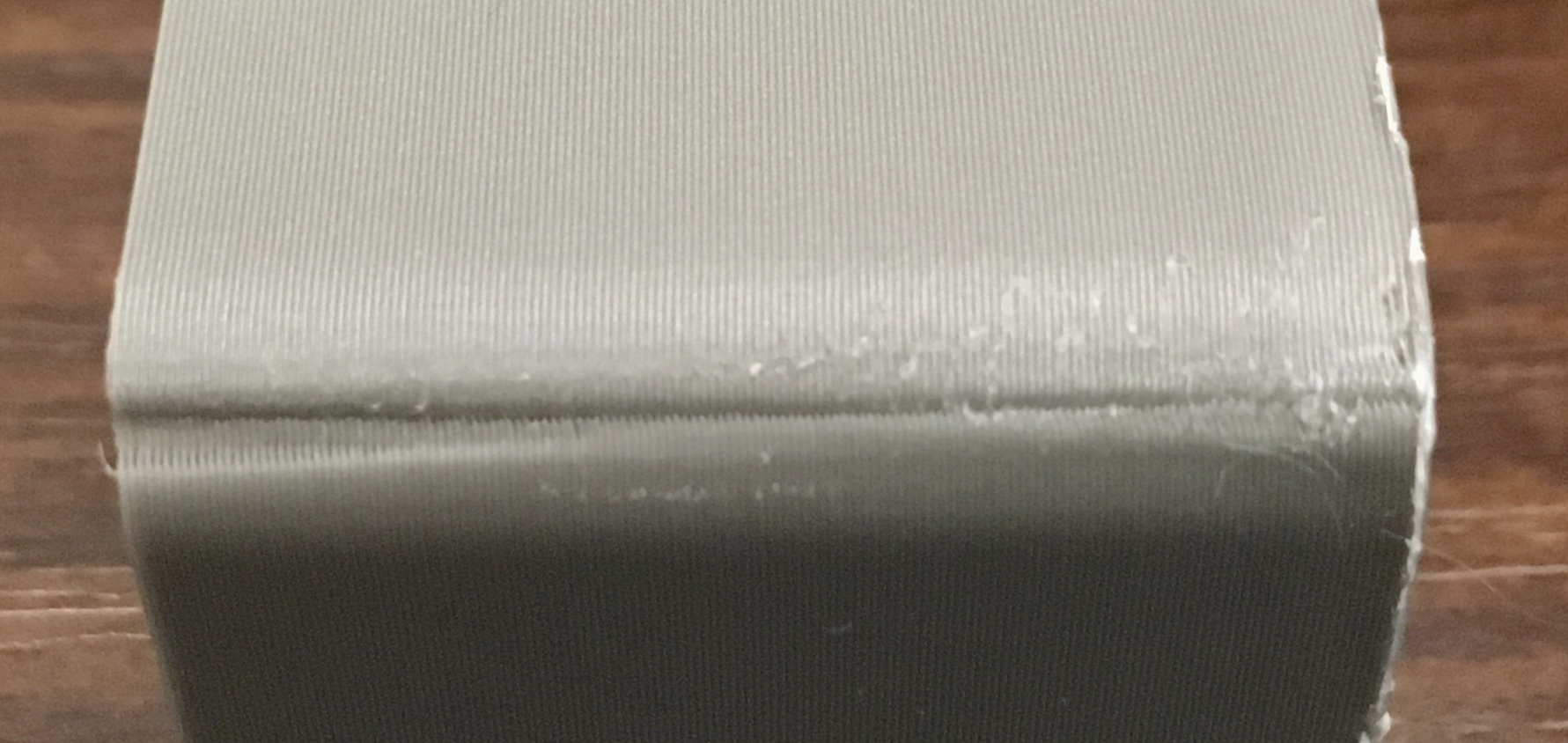

сделал тест PVE
высота 30, от 0 до 1
2020-11-06 22.45.44.JPG

2020-11-06 22.51.18.JPG

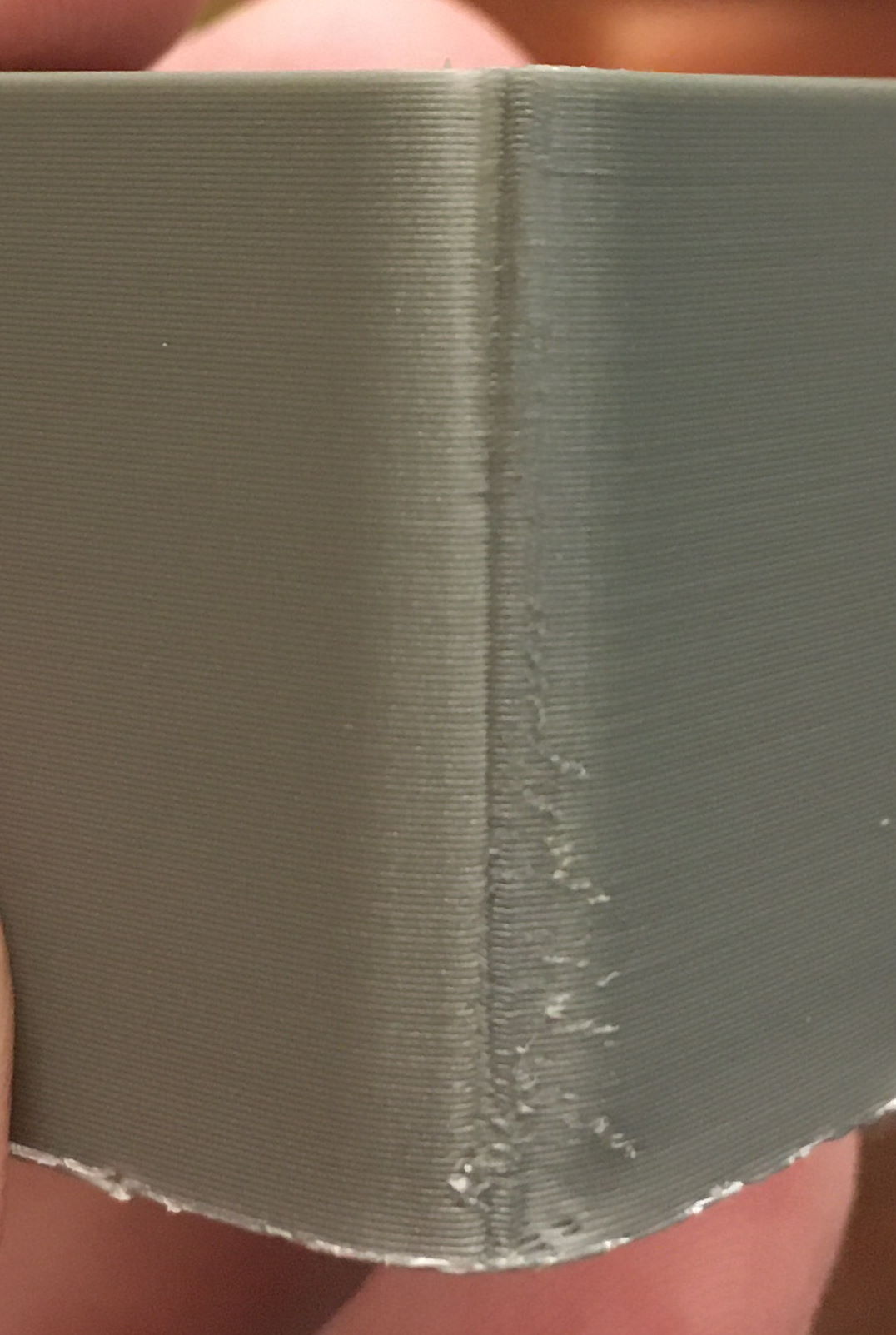

и чего? что я должен увидеть?

а особенно интересно, что это за мшистость на нижней половине после шва...
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Калибровка KISSlicer используя Wizard

Сообщение setar » 07 ноя 2020, 20:22

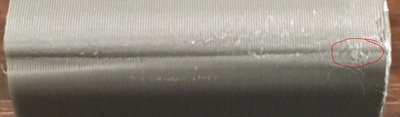

делай ту же модель с pVE от 0 до 0.25 примерно
где то тут - идеальный шов: нет переизбытка пластика ни внутри ни снаружи и нет разрыва шва
Вложения
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Калибровка KISSlicer используя Wizard

Сообщение Myp » 14 ноя 2020, 20:55

setar писал(а):[*] Проверяем профиль принтера на наличие прописанных параметров диаметра отверстия сопла, длины горловины сопла (фиг поменяешь, большинство китайских имеют примерно 1.25*диаметр сопла, раньше делали горловину длиннее ~диаметр сопла*2 )

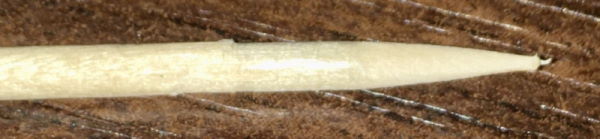

лайфхак, как узнать внутренности сопла не распиливая его пополам.
в сопло надо воткнуть зубочистку 2мм и покрутить её там
потом вынуть и измерить
на зубочистке отпечатывается внутренний профиль и его можно измерить отминусовав от полного размера сопла.
на фото плоховато видно конечно но смысл понятен, справа мелкий хвостик - это дерево уже полезло в горловину сопла
ступенька на теле примерно посередине - конец сопла.
Вложения
2020-11-14 19.47.49.JPG
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Калибровка KISSlicer используя Wizard

Сообщение setar » 14 ноя 2020, 23:09

супер!
интересная идея.
(Если кто не в курсе Кисслайсер просит параметры камеры сопла для каких то своих магий)
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Калибровка KISSlicer используя Wizard

Сообщение Myp » 19 ноя 2020, 23:02

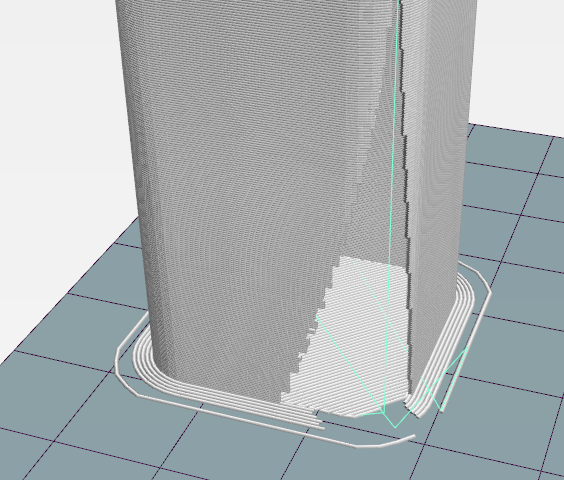

Что за прикол
пытаюсь сделать калибровку объёма, а этот гад копирует параметры во все тесты.
вписываю от 5 до 0 на странице теста объёма, а получаю тест с разрывами на pve
Вложения
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Калибровка KISSlicer используя Wizard

Сообщение setar » 19 ноя 2020, 23:10

не было такого.
закрыть / открыть - помогает ?
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Калибровка KISSlicer используя Wizard

Сообщение Myp » 20 ноя 2020, 01:37

неа, не помогает

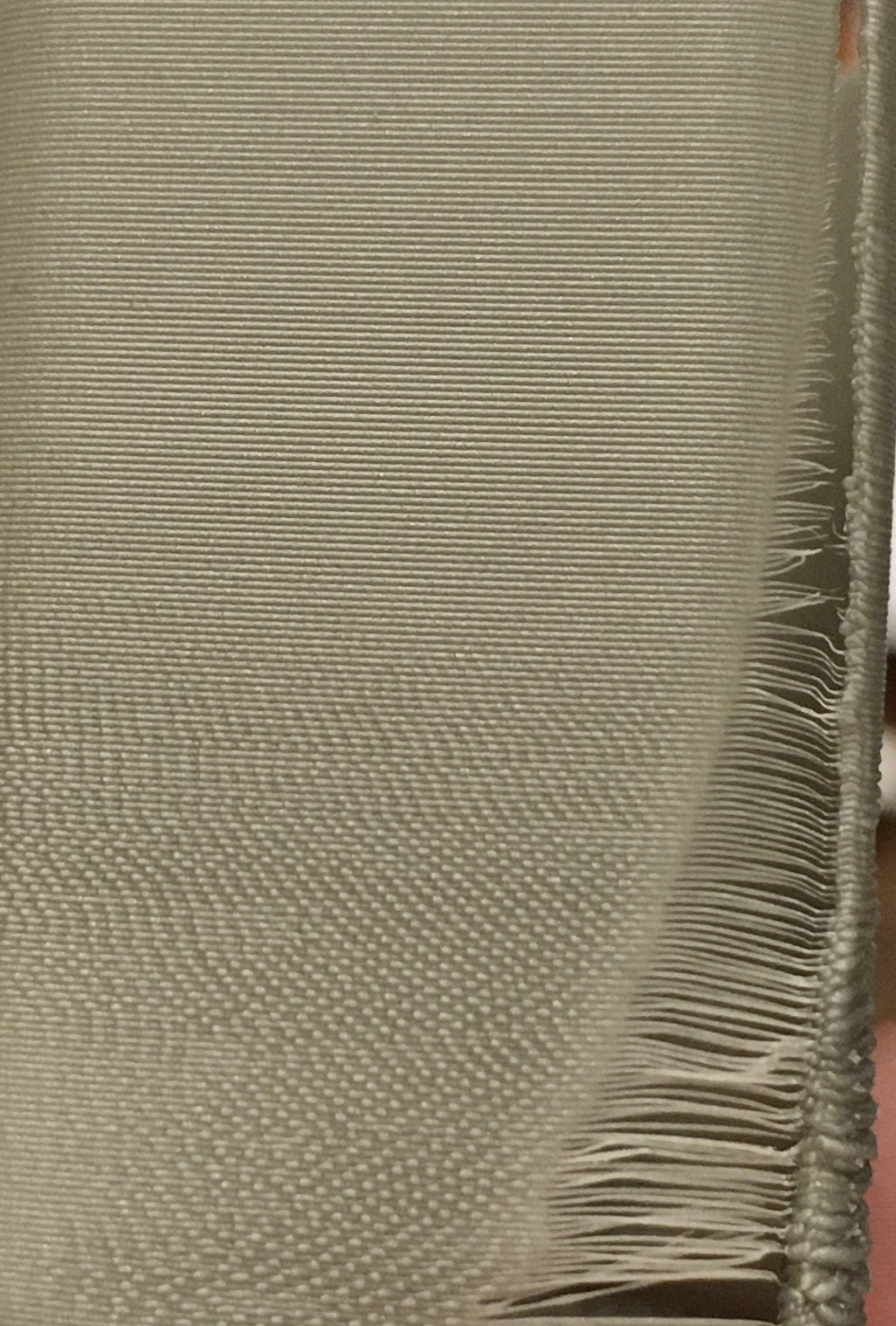

распечатал эту странную фигулину, получил то что на превьюшке, два теста объединились и работали одновременно, тест pve + тест объёма.
в принципе что хотел то определил, номральный поток примерно 3мм3/с (сопло 0.2)

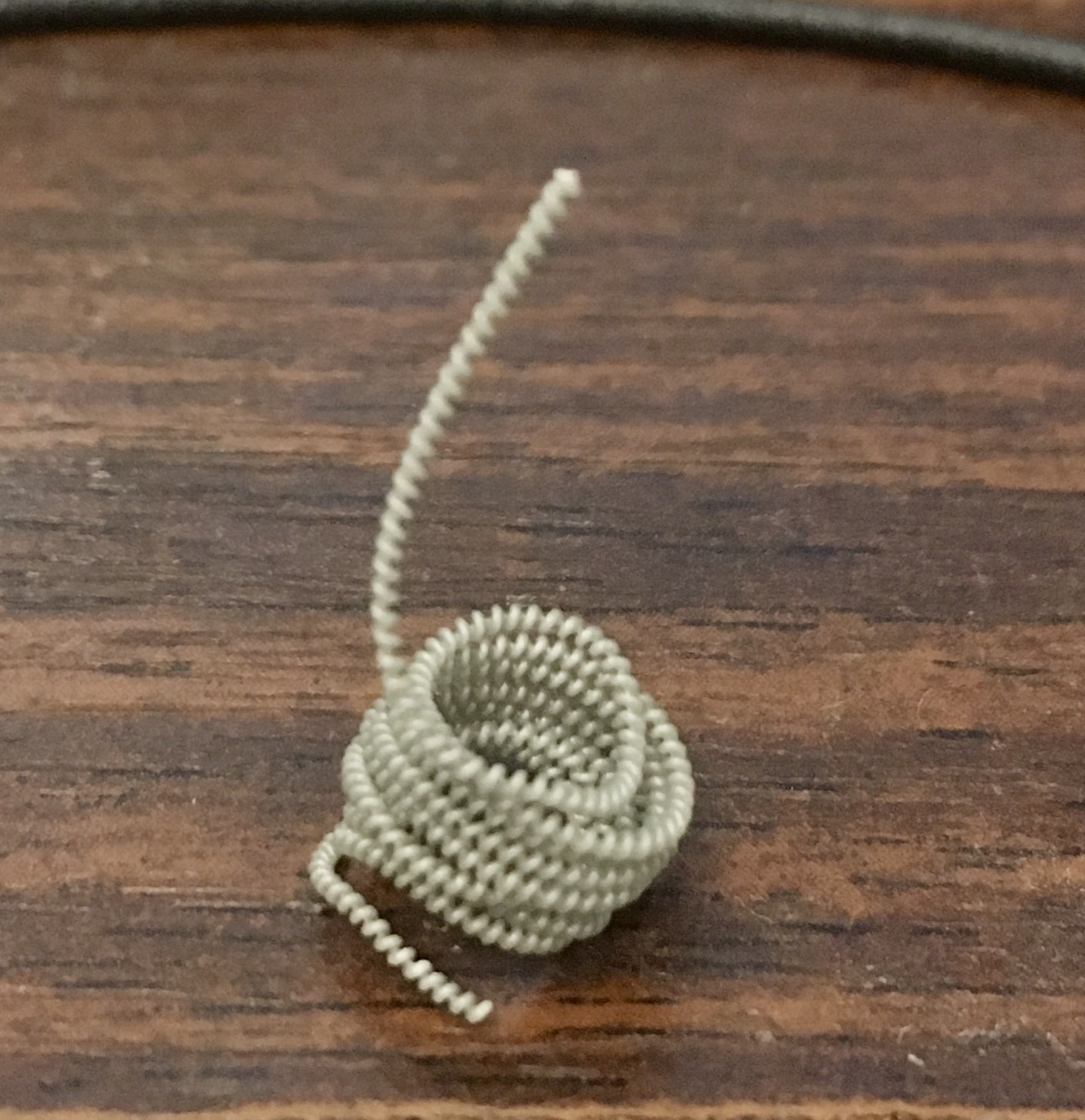

6 мм3/с тоже давит но получается спиралька
при печати пластик ложится зигзагом и поверхность пупырчатая.
2020-11-19 22.31.06.JPG

2020-11-20 00.33.44.JPG


а какая версия слайсера для винды щас последняя?
на дропбоксе в папке с 1.6.4 нет версии для винды, а версия rc2.5 аж от 2017 года, это ок?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Калибровка KISSlicer используя Wizard

Сообщение setar » 20 ноя 2020, 11:52

я пользуюсь предпоследней альфой KISSlicer64_v2_alpha_1.6.3
та что в дропбоксе выложена (ссылка в первой теме).
alpha_2.0.6 у меня не генерит поддержки, совсем, хотя кто то говорил что пользуется.
Возможно дело в каких то новых переменных для профиля, и если профили пересоздать то заработает, но мне лень :)

Добавлено спустя 44 секунды:
https://www.dropbox.com/sh/608umj028sz9 ... M8reZhKrqa

Добавлено спустя 36 секунд:
точнее
https://www.dropbox.com/home/shared_KIS ... _ALPHA/old
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Калибровка KISSlicer используя Wizard

Сообщение DrozaptheKing » 09 янв 2021, 14:31

у меня сложилось впечатление что pVE разный для разных высот слоя экструзии (что субЪективно похоже на правду), и тут мы имеем проблему при печати с динамически меняющейся толщиной слоя.
DrozaptheKing

Сообщения: 1
Зарегистрирован: 07 янв 2021, 18:41

Re: Калибровка KISSlicer используя Wizard

Сообщение Роман557 » 04 окт 2022, 00:28

А где можно найти такой руссификатор? А то на v2 что то не могу найти полный
Роман557

Сообщения: 1
Зарегистрирован: 04 окт 2022, 00:02

Re: Калибровка KISSlicer используя Wizard

Сообщение setar » 04 окт 2022, 12:38

его нету, никто не далал (насколько я знаю)
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко
