[TMC2208] "Тихий драйвер" - Обсуждение и покупка

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: групповая закупка tmc2208 тихого драйвера

Сообщение abuharsky » 03 май 2017, 10:04

setar писал(а):коллеги, а вам не кажется что нужно его сначала программить ?
https://github.com/watterott/SilentStep ... nfigurator



Думал об этом,
Но, блин, ещё не хватало этим заниматься ;(((

Добавлено спустя 2 минуты 5 секунд:
Myp писал(а):
abuharsky писал(а):
что 2100, что 2208 - шумит, вот так:
явственно слышен шум подшипников, туда втулочки бы поставить...



Снимал на старый iPad, почему-то высокочастотные звуки больше снял, чем низкочастотные, но, поверьте, моторы тоже нормально так шумят
abuharsky

Сообщения: 420
Зарегистрирован: 20 апр 2011, 13:36
Откуда: Россия, Орёл

Re: групповая закупка tmc2208 тихого драйвера

Сообщение VitDagger » 03 май 2017, 10:30

Программировать обязательно? У меня такие есть https://ru.aliexpress.com/item/CH340-mo ... 59382.html подойдут?

Добавлено спустя 3 минуты 21 секунду:
abuharsky писал(а):Снимал на старый iPad, почему-то высокочастотные звуки больше снял, чем низкочастотные, но, поверьте, моторы тоже нормально так шумят

Если слышно кулера и подшипники, значит драйвера не так и громко работают. На A4988 я не слышал ни кулеров, ни рельс, ни музыки на компе. Может корпус резонирует. У меня например на скорости в 100 принтер громче, чем на 110.
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 446
Зарегистрирован: 25 сен 2016, 13:02
ФИО: Алексей

Re: групповая закупка tmc2208 тихого драйвера

Сообщение abuharsky » 03 май 2017, 14:31

VitDagger писал(а):Если слышно кулера и подшипники, значит драйвера не так и громко работают. На A4988 я не слышал ни кулеров, ни рельс, ни музыки на компе. Может корпус резонирует. У меня например на скорости в 100 принтер громче, чем на 110.


когда моторы шумят - резонирует все.
Я понимаю другие источники шума, так что давайте не будем оффтоп тут разводить.

Цель в данном случае - уменьшить шум двигателей. Дать им более "ровную" синусоиду.
abuharsky

Сообщения: 420
Зарегистрирован: 20 апр 2011, 13:36
Откуда: Россия, Орёл

Re: групповая закупка tmc2208 тихого драйвера

Сообщение abuharsky » 03 май 2017, 18:55

у него на сайте написано, что тихий режим включен по умолчанию

stealthChop - for quiet operation and smooth motion (default setting)
abuharsky

Сообщения: 420
Зарегистрирован: 20 апр 2011, 13:36
Откуда: Россия, Орёл

Re: групповая закупка tmc2208 тихого драйвера

Сообщение VitDagger » 03 май 2017, 19:15

stealthChop это ведь для медленных скоростей. Я печатаю на 120, значит нужно перепрограммировать?

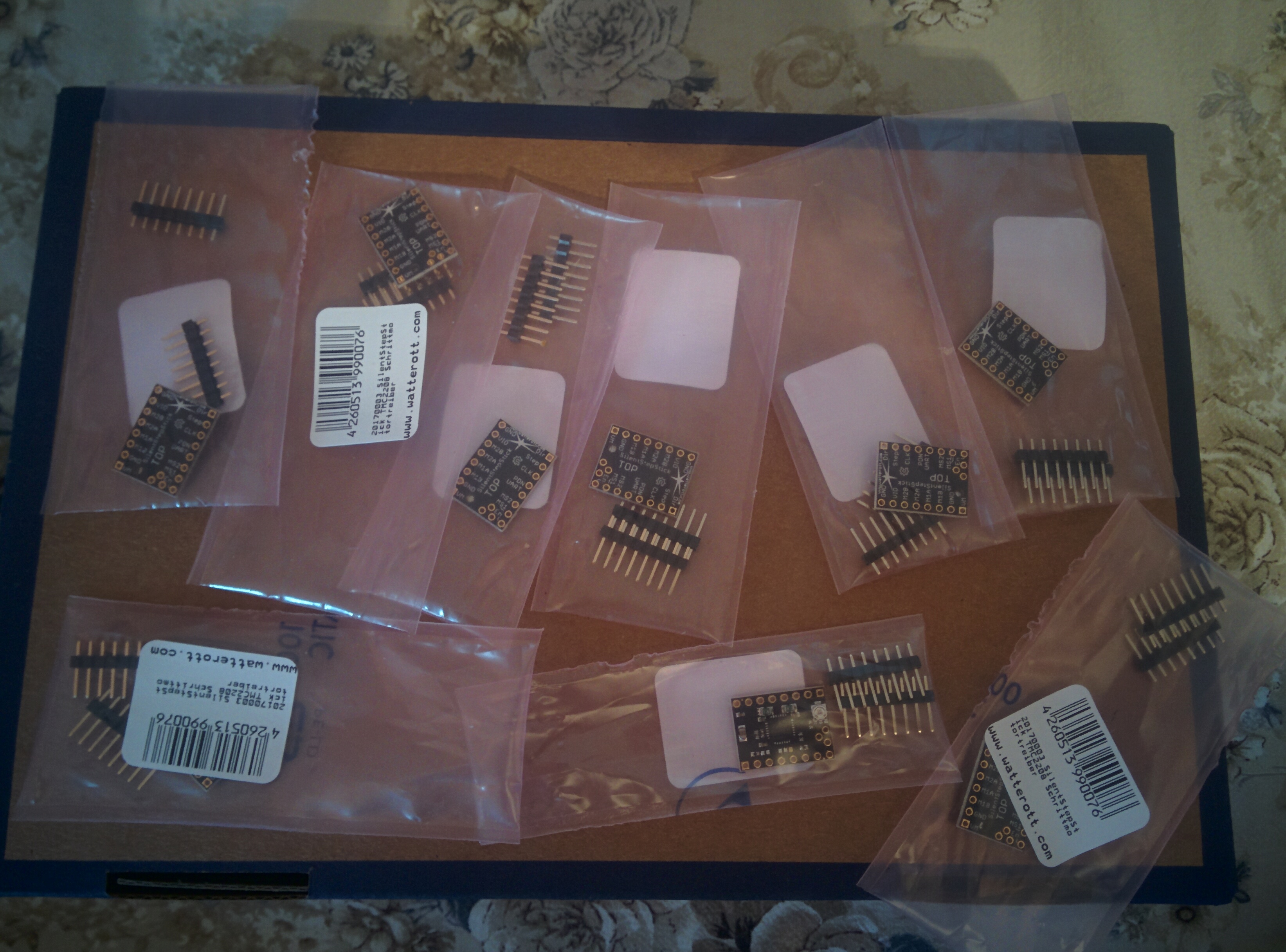

зы. Вот и мне драйверочки пришли
2017-05-03 18-13-15.JPG
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 446
Зарегистрирован: 25 сен 2016, 13:02
ФИО: Алексей

Re: групповая закупка tmc2208 тихого драйвера

Сообщение abuharsky » 03 май 2017, 21:17

VitDagger писал(а):stealthChop это ведь для медленных скоростей. Я печатаю на 120, значит нужно перепрограммировать?
зы. Вот и мне драйверочки пришли
2017-05-03 18-13-15.JPG



ну я на 100, шумят, да

немец в описании написал, что автопереключение режимов в зависимости от скорости - есть

попробую перепрограммировать сегодня, вроде не сложно, программа его легко на маке завелась

Добавлено спустя 1 минуту 49 секунд:
и непонятно, как перепрограммировать, на что?

там нету тупо галочки "тихо" "громко", там хренова туча низкоуровневых параметров
abuharsky

Сообщения: 420
Зарегистрирован: 20 апр 2011, 13:36
Откуда: Россия, Орёл

Re: групповая закупка tmc2208 тихого драйвера

Сообщение abuharsky » 04 май 2017, 02:40

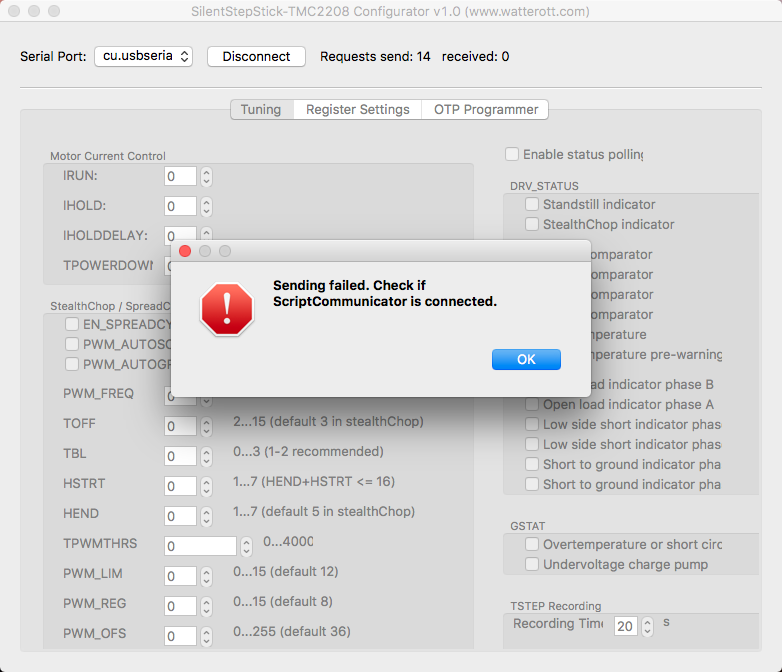

Снимок экрана 2017-05-04 в 0.50.10.png


не выходит прошить,

не очень понимаю, что означает

Note: The jumper J2 next to the PDN_UART pin has to be closed on the TMC2208 SilentStepStick.

вольный перевод: джампер J2 (следующий за PDN_UART должен быть закрыт)

Добавлено спустя 20 минут 33 секунды:
Вуаля

Добавлено спустя 44 секунды:

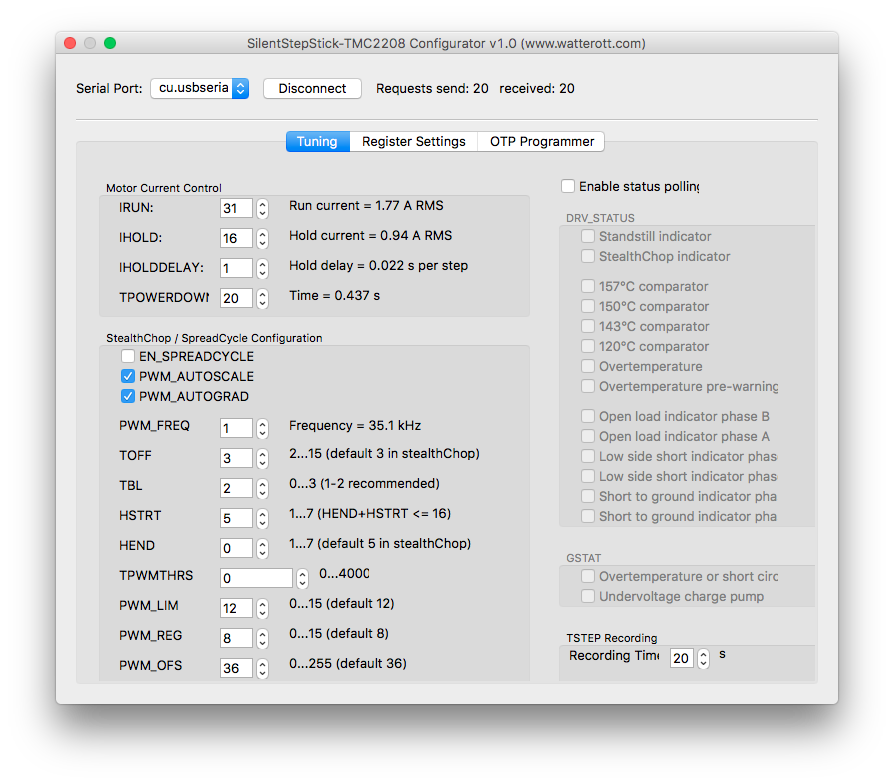

Снимок экрана 2017-05-04 в 1.15.22.png



это стандартные настройки

Добавлено спустя 3 минуты 17 секунд:

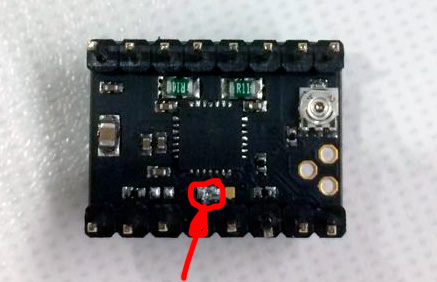

чтобы заработало, надо вот эти контакты перемкнуть



Добавлено спустя 1 минуту 52 секунды:

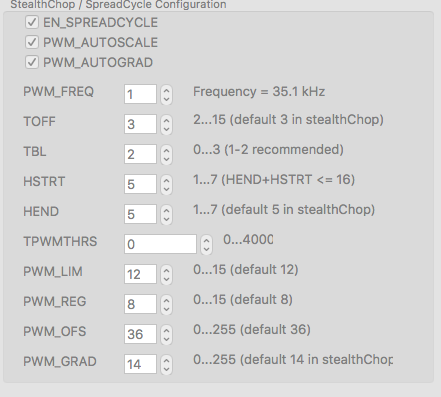

сделал вот так

Снимок экрана 2017-05-04 в 1.21.34.png


непонятно, поменялось ли хоть что-то, завтра еще погоняю с разными настройками

Добавлено спустя 7 минут 41 секунду:

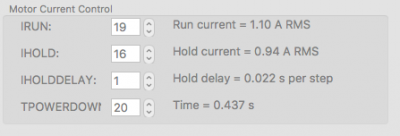

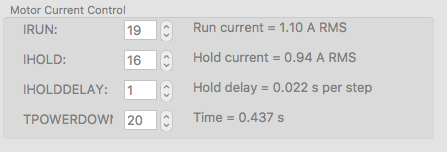

попробовал уменьшить ток вот так:
Снимок экрана 2017-05-04 в 1.26.50.png


никаких ощутимых изменений

Добавлено спустя 9 минут 50 секунд:
А вот и документик от немца

https://github.com/watterott/SilentStep ... 08_v10.pdf
abuharsky

Сообщения: 420
Зарегистрирован: 20 апр 2011, 13:36
Откуда: Россия, Орёл

Re: групповая закупка tmc2208 тихого драйвера

Сообщение Madf » 04 май 2017, 12:10

ну что, обман века или не понимания процессов?
Madf

Сообщения: 3298
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: групповая закупка tmc2208 тихого драйвера

Сообщение abuharsky » 04 май 2017, 13:17

Madf писал(а):ну что, обман века или не понимания процессов?



я не сдался еще, если что, просто спать надо было лечь
abuharsky

Сообщения: 420
Зарегистрирован: 20 апр 2011, 13:36
Откуда: Россия, Орёл

Re: групповая закупка tmc2208 тихого драйвера

Сообщение VitDagger » 04 май 2017, 13:30

Сейчас MEG получит драйвера, разберется с чем их есть :)
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 446
Зарегистрирован: 25 сен 2016, 13:02
ФИО: Алексей

Re: групповая закупка tmc2208 тихого драйвера

Сообщение icehardy » 04 май 2017, 14:26

Я вчера получил свои TMC2208, поставил на дельтабот
всё отлично, тишина, драйверы холодные, двигатели греются, нужно еще уменьшать ток
пару часов печати на скорости 65-70 без проблем, поверхность деталек очень гладкая получается
Режим работы stealthChop
Ни в какие дебри с настройками не лез, поставил и работают :)
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: групповая закупка tmc2208 тихого драйвера

Сообщение VitDagger » 04 май 2017, 15:13

А радиаторы какие? на скорости 110 и выше наверное уже stealthChop не пойдет
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 446
Зарегистрирован: 25 сен 2016, 13:02
ФИО: Алексей

Re: групповая закупка tmc2208 тихого драйвера

Сообщение abuharsky » 04 май 2017, 15:16

icehardy писал(а):Я вчера получил свои TMC2208, поставил на дельтабот
всё отлично, тишина, драйверы холодные, двигатели греются, нужно еще уменьшать ток
пару часов печати на скорости 65-70 без проблем, поверхность деталек очень гладкая получается
Режим работы stealthChop
Ни в какие дебри с настройками не лез, поставил и работают :)



а можно видео с ними и без

я вот задумался может у меня не моторы все же шумят :(
abuharsky

Сообщения: 420
Зарегистрирован: 20 апр 2011, 13:36
Откуда: Россия, Орёл

Re: групповая закупка tmc2208 тихого драйвера

Сообщение Madf » 04 май 2017, 15:22

На самом деле шум идет не только из-за драйвера, но и от конструкции моторов (китайцы же, используют на глаз типоразмеры и материалы).
Madf

Сообщения: 3298
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: групповая закупка tmc2208 тихого драйвера

Сообщение abuharsky » 04 май 2017, 16:02

Madf писал(а):На самом деле шум идет не только из-за драйвера, но и от конструкции моторов (китайцы же, используют на глаз типоразмеры и материалы).



очень даже может быть, у меня самые самые дешевые wantai 4401
abuharsky

Сообщения: 420
Зарегистрирован: 20 апр 2011, 13:36
Откуда: Россия, Орёл
