**Harh** » 21 дек 2016, 09:43

Повторю Мура: очень похоже на механические люфты. Но по источнику подсказать не могу. Хотя, навскидку не могу понять, почему отверстие от вала отличается направлением перекоса.

**Myp** » 21 дек 2016, 11:08

Harh писал(а):почему отверстие от вала отличается направлением перекоса.

слайсер так отслайсил, по часовой стрелке и против часовой.

пупыр возникает при смене направления движения портала, портал перекашивается или люфтит, может ремни недонатянуты.

**Piter Pen** » 21 дек 2016, 12:26

может кто сможет помочь - скинуть файл g-code c подобной деталью? что бы проверить слайсер на вшивость... буду премного благодарен!
по поводу натяжения ремней - пробовал разный натяг. при слабом натяжении картина ухудшается.

**Myp** » 21 дек 2016, 12:33

тут и без проверки видно что механическая проблема.
ищи в чём косяк, шевели все детали, что-то люфтит или гнётся.

сделай фотку принтера

**Piter Pen** » 21 дек 2016, 12:55

Myp писал(а):тут и без проверки видно что механическая проблема.
ищи в чём косяк, шевели все детали, что-то люфтит или гнётся.

сделай фотку принтера

соберу - сфоткаю вечером. сейчас натяжители на доработке... есть предположение что по Х портал зихерит в том плане что направляющие могут смещаться относительно друг друга во время движения. но пока не удалось это проверить/подтвердить...

**setar** » 22 дек 2016, 02:22

а ремни какие ?
такое раньше часто было распространено из за применения прямоугольного зуба профиля (особенно T5)

**Piter Pen** » 22 дек 2016, 10:34

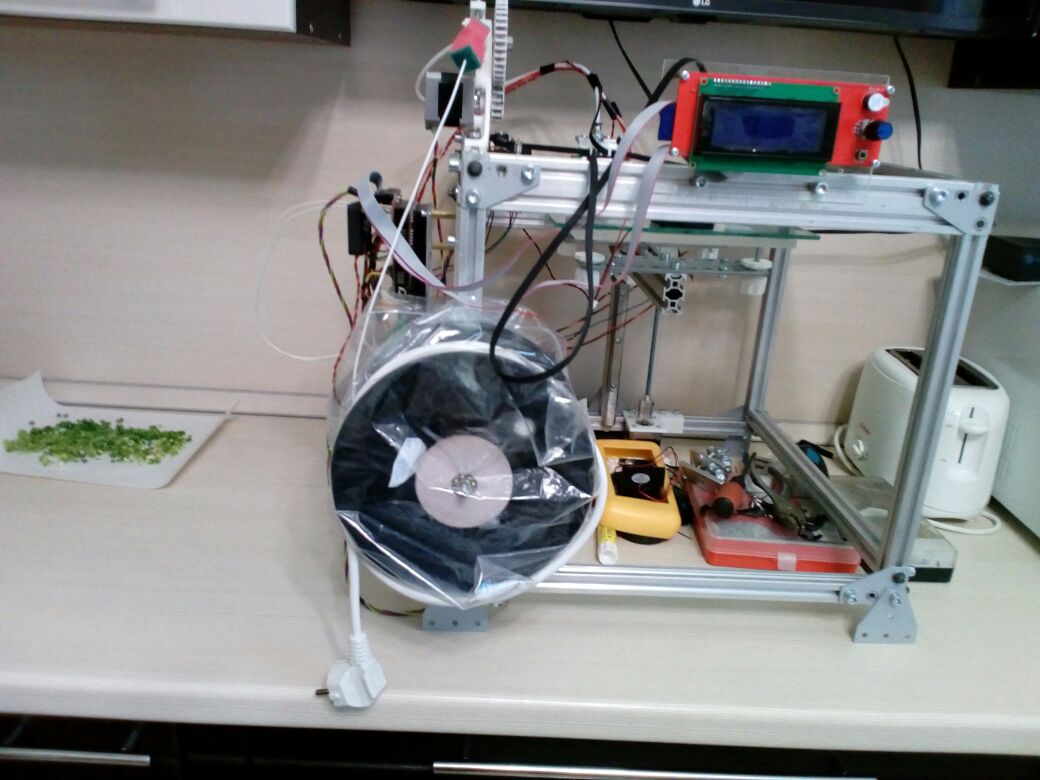

ремень gt2. прошу прощения за качество фото

**Myp** » 22 дек 2016, 11:24

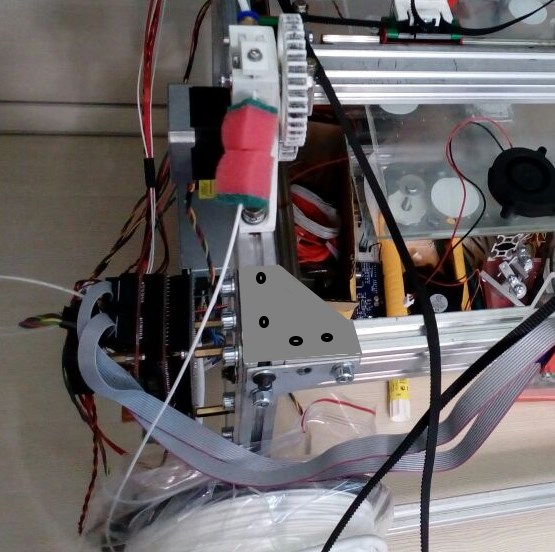

косынок категорически не хватает сверху
вот так:

а в остальном вроде нормальная конструкция
тока не стоит крепить косынки на один болт к профилю, вися на одном болте они не работают.
надо по 2 болта на каждый конец профиля

**Piter Pen** » 22 дек 2016, 14:44

ок! спасибо за советы! сегодня начну допиливать)))

**Myp** » 22 дек 2016, 14:59

не совсем ясно как крепится портал к кареткам на торцах
там какая-то переходная пластина?

**Piter Pen** » 22 дек 2016, 16:16

Myp писал(а):не совсем ясно как крепится портал к кареткам на торцах
там какая-то переходная пластина?

ага из десятки дюраля. 4 винта на каретку и 2 болта на профиль с другой стороны.
