Принтер из металла

Сообщение macar2005 » 27 июн 2016, 07:21

Всем привет.

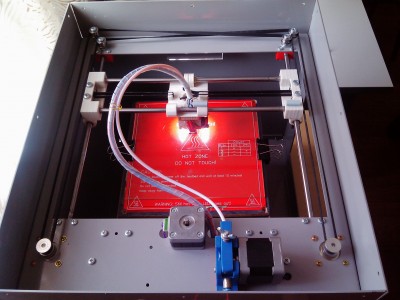

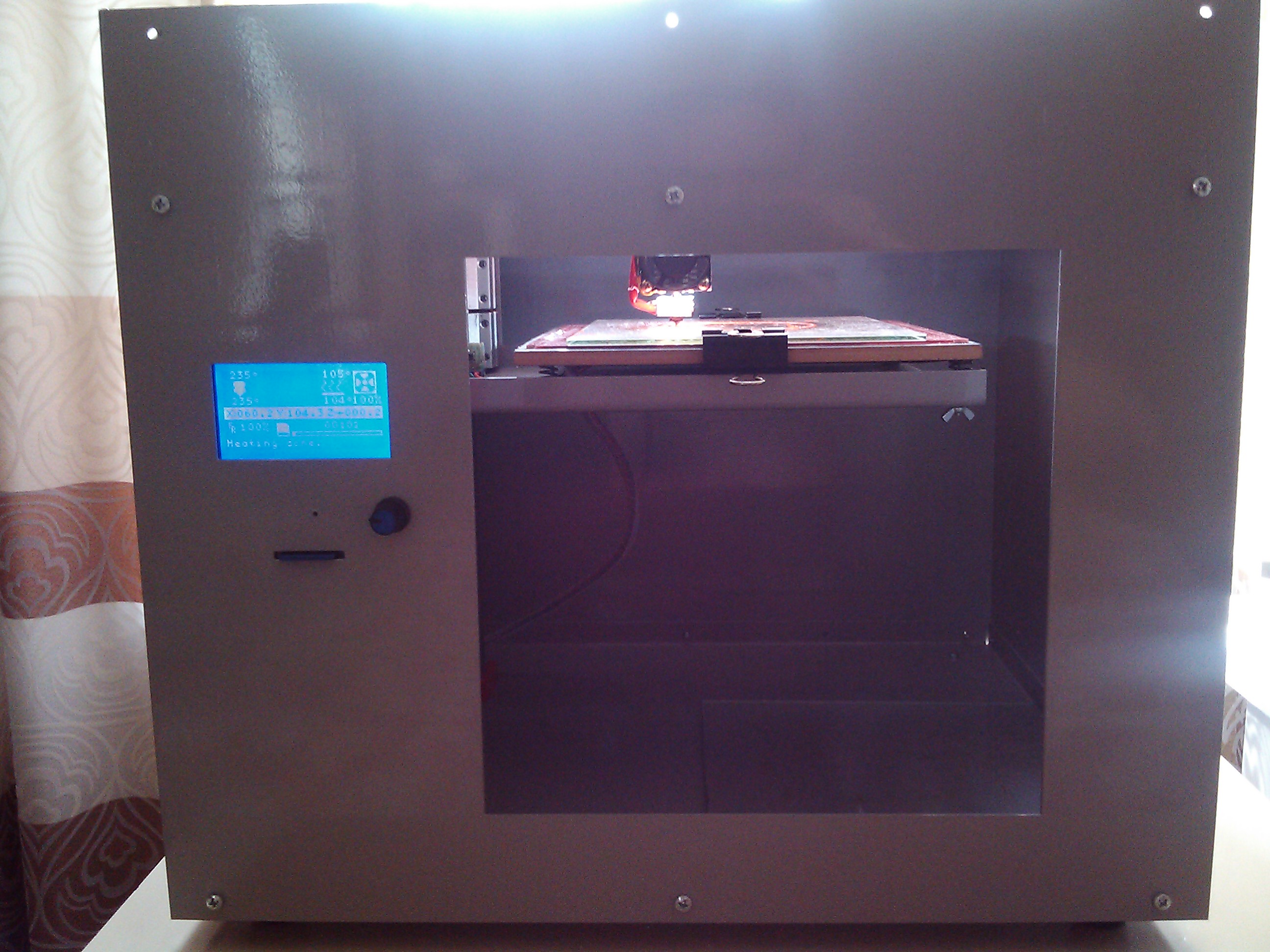

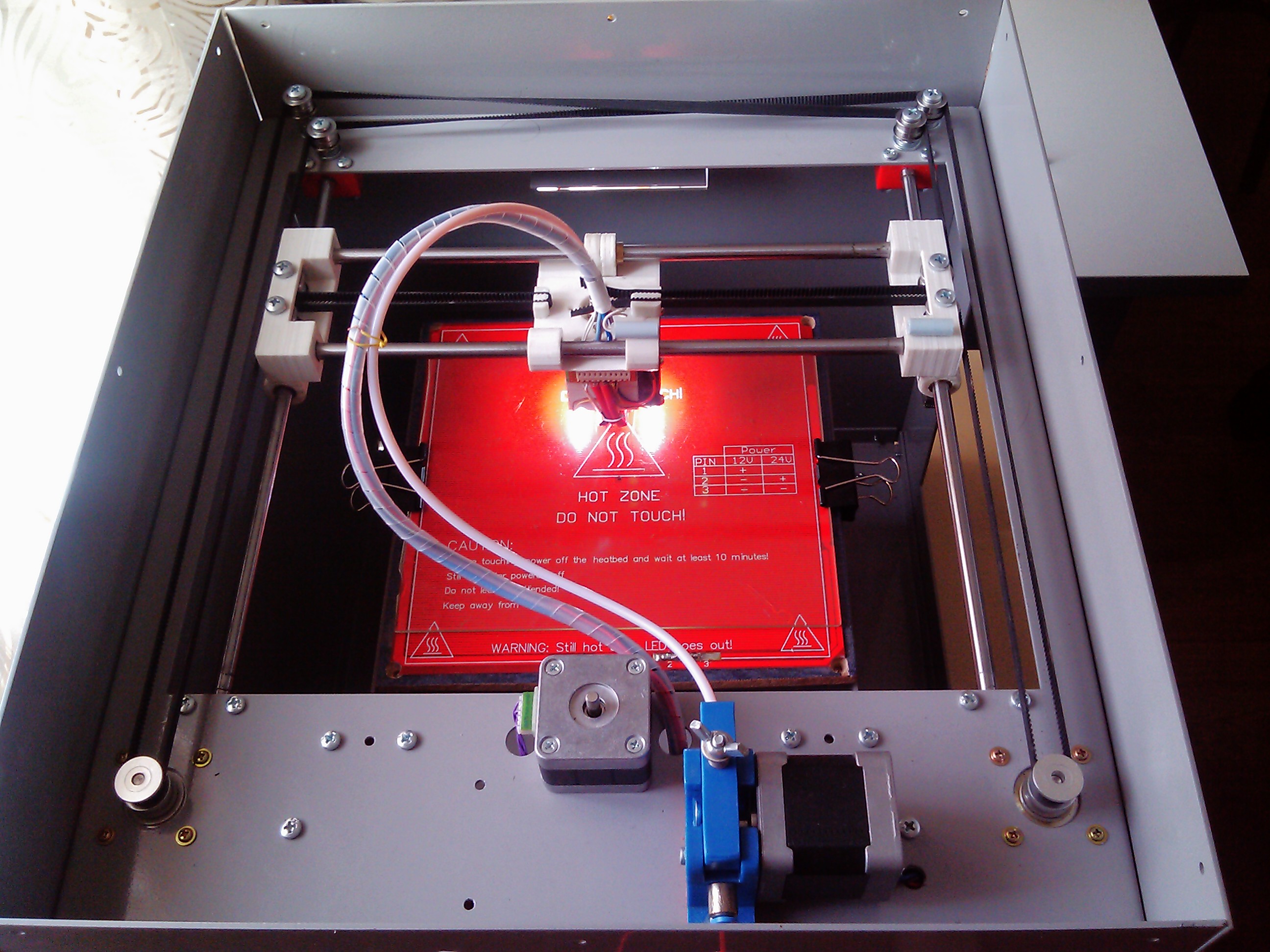

На выходных закончил сборку и тестирование очередного принтера.
Принтер собран из металла 2 мм (заказывал лазерную резку и полимерку).
Вес получился около 15 кг, прочность, на мой взгляд, хорошая (в будущем можно уменьшить толщину стали до 1,5 или 1,0 мм).
Из недостатков изготовления корпуса из металла считаю его не ровность(выгнутость листов), но это может быть издержки изготовителя.





Добавлено спустя 7 минут 50 секунд:

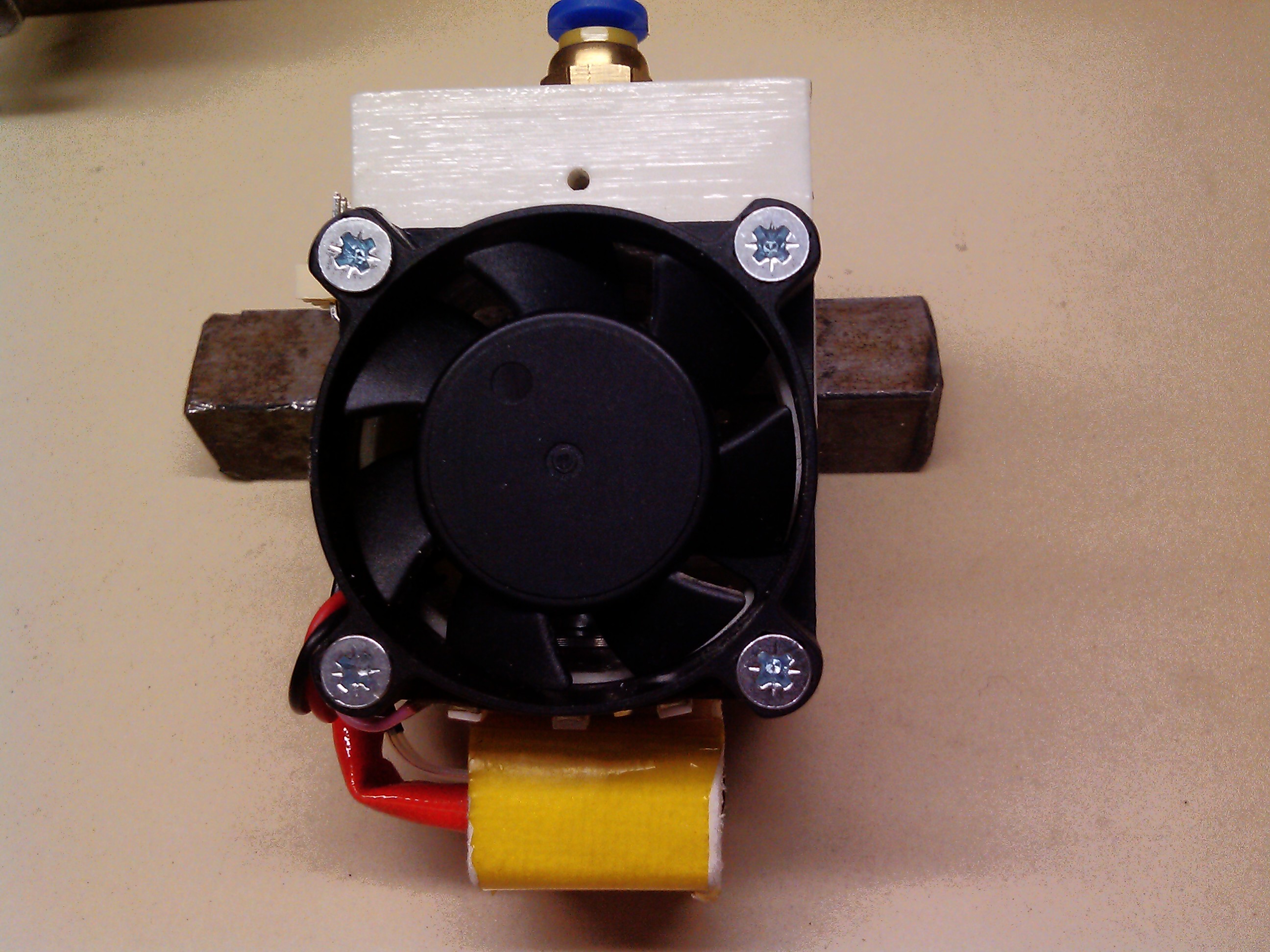

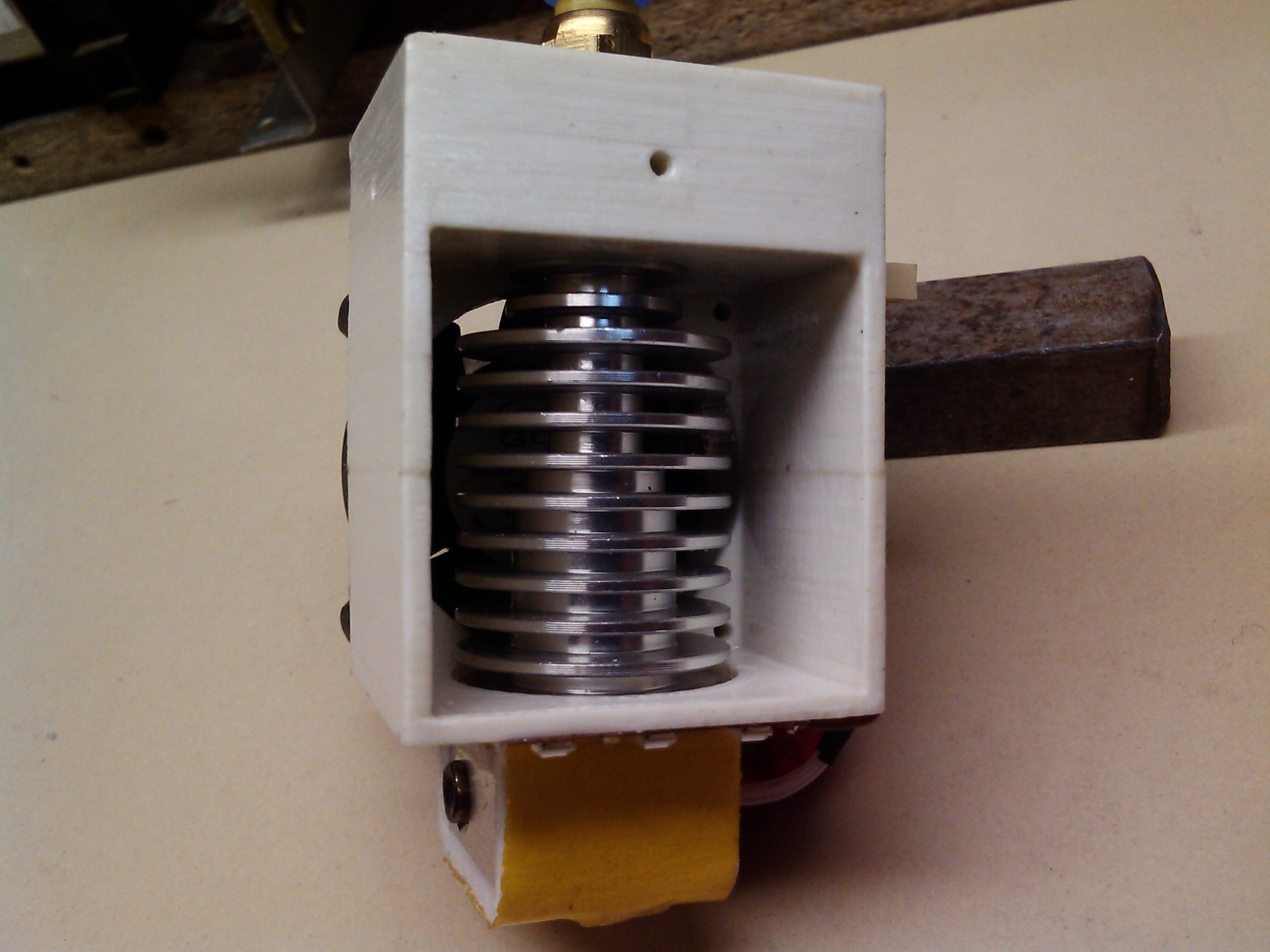

После долгих экспериментов всё таки применил цельно съёмный, блочный "горячий конец".
Замена происходит примерно за 5 минут, с учетом разогрева и перизаправки филамента.
На разных блоках установлены разные сопла.



Добавлено спустя 5 минут 35 секунд:

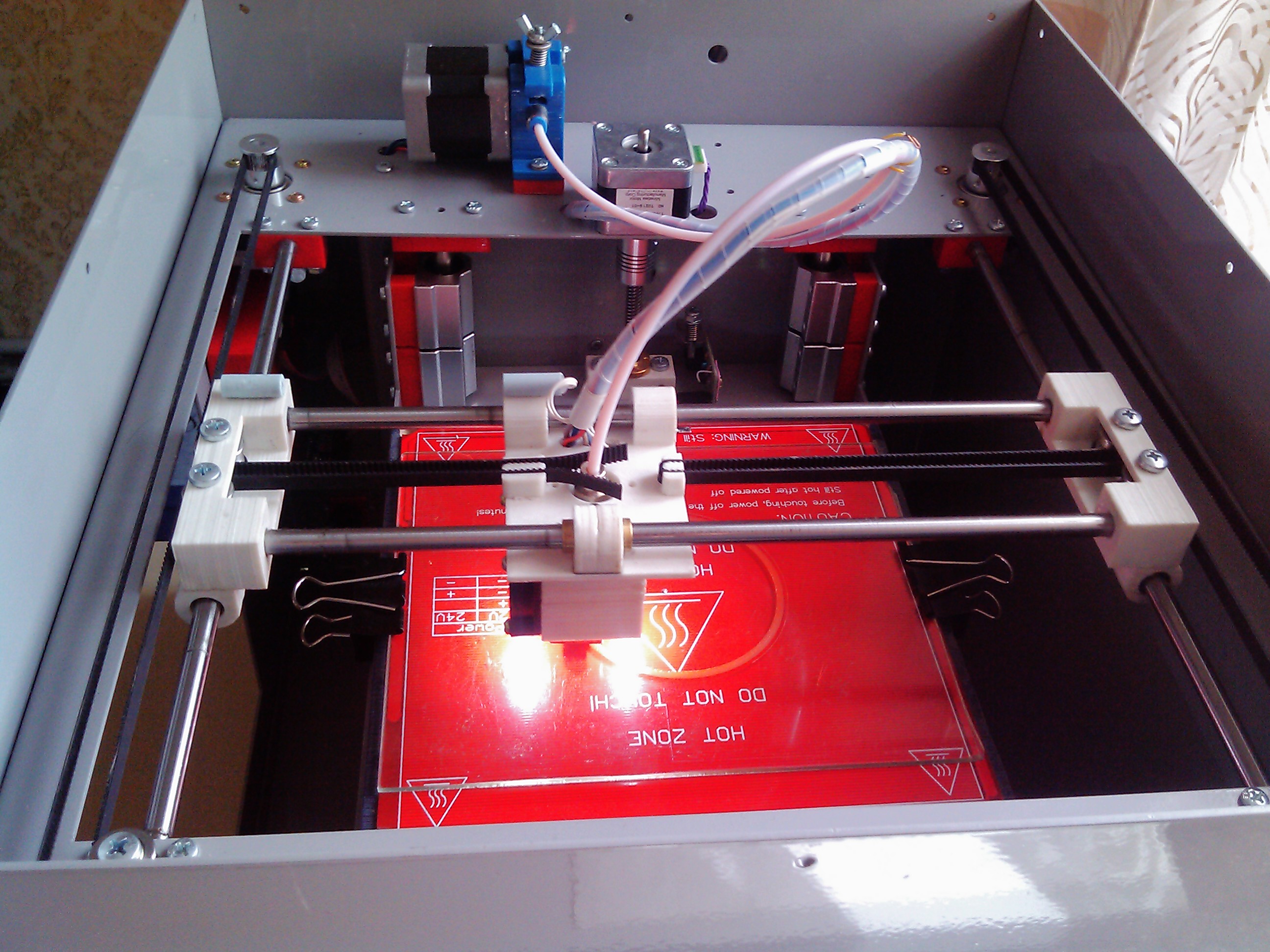

Из за ошибок в проектировании плохо получился стол (пришлось делать вставки под подшипники).

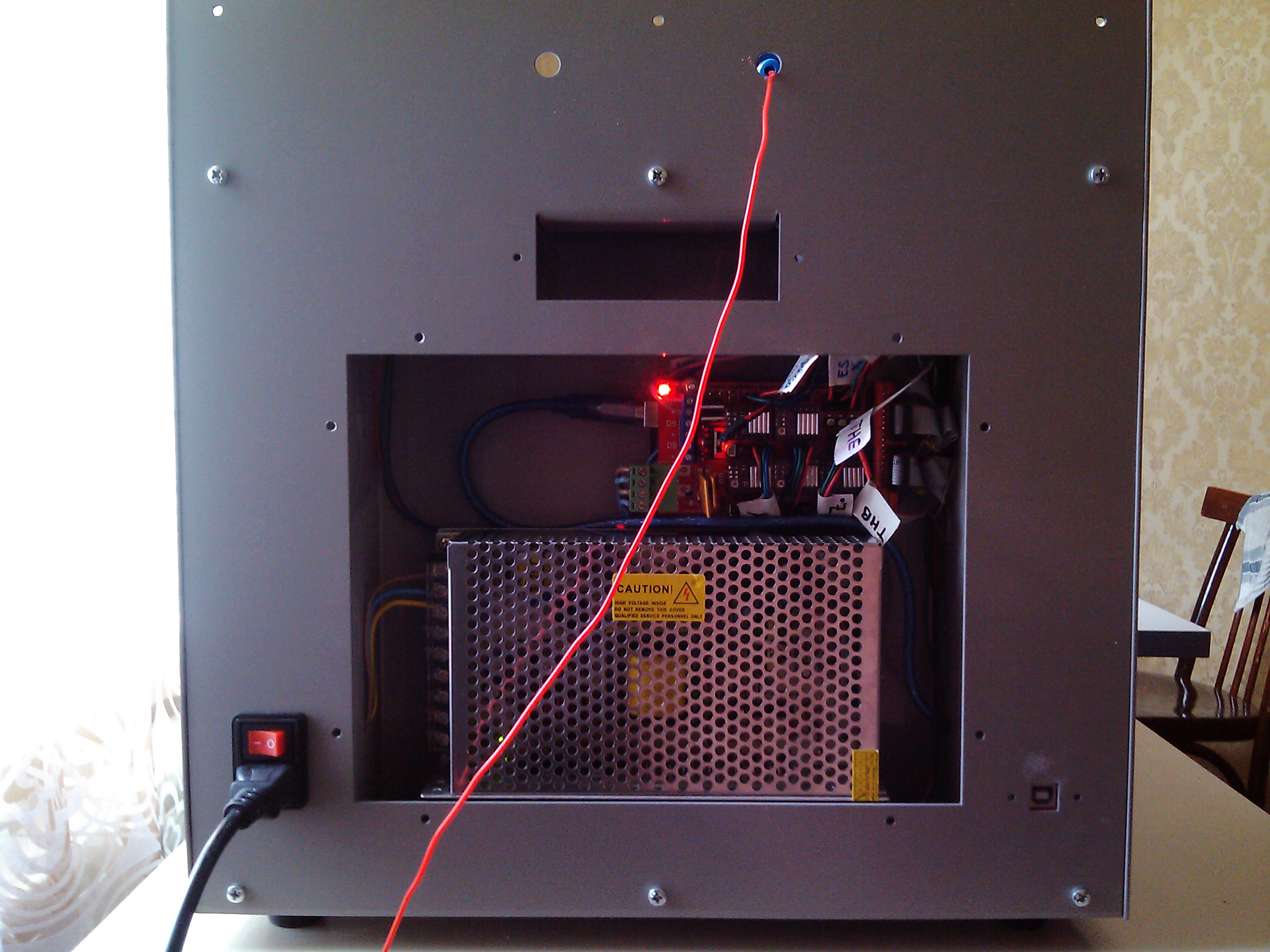

Отсек с БП и электроникой планирую закрыть крышкой с вентилятором и на эту же крышку закрепить держатель катушки филамента.
macar2005

Сообщения: 136
Зарегистрирован: 22 янв 2015, 10:55
Откуда: Барнаул

Re: Принтер из металла

Сообщение Myp » 27 июн 2016, 10:43

столько труда и... впустую
как можно делать такой классный корпус и ставить туда валы 8мм?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 16701
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Принтер из металла

Сообщение macar2005 » 27 июн 2016, 11:25

Я специально ставил валы, что бы было дешево и просто. Проблем с валами 8 мм пока не заметил. Каретка легкая.
macar2005

Сообщения: 136
Зарегистрирован: 22 янв 2015, 10:55
Откуда: Барнаул

Re: Принтер из металла

Сообщение macar2005 » 11 июл 2016, 09:07

Экспериментировал со скоростью печати.
Периметр 50 мм/с, заполнение 200 мм/с
https://www.youtube.com/watch?v=aGfIDr9JhgE
Периметр 100 мм/с, заполнение 300 мм/с не потянул...........
https://www.youtube.com/watch?v=f8nSfSBzWfA
macar2005

Сообщения: 136
Зарегистрирован: 22 янв 2015, 10:55
Откуда: Барнаул

Re: Принтер из металла

Сообщение Myp » 11 июл 2016, 10:40

если моторы не слишком горячие то можно увеличить ток на драйвере, это даст увеличение предельной скорости.
ну и на блоке питания резистор стоит выкрутить на максимальное напряжение если он ещё не выкручен.

если не сложно, попробуй такой кубик распечатать на максимальной скорости http://www.thingiverse.com/thing:1278865
будет понятно как валы в таком жёстком корпусе себя проявят
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 16701
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Принтер из металла

Сообщение setar » 11 июл 2016, 12:25

не показателен тут кубик будет, у macar2005 ускорения маленькие ( на слух 500 или меньше)
тут как раз кубик нужен со стороной 100+мм
Аватара пользователя
setar
Site Admin

Сообщения: 9647
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Принтер из металла

Сообщение macar2005 » 11 июл 2016, 12:51

Myp писал(а):если моторы не слишком горячие то можно увеличить ток на драйвере, это даст увеличение предельной скорости.
ну и на блоке питания резистор стоит выкрутить на максимальное напряжение если он ещё не выкручен.

если не сложно, попробуй такой кубик распечатать на максимальной скорости http://www.thingiverse.com/thing:1278865
будет понятно как валы в таком жёстком корпусе себя проявят


Моторы стоят на металлическом основании и поэтому почти не греются, попробую увеличить ток (сейчас 1А, моторы от старого копира с неизвестными параметрами).
При печати мелких деталей, увеличения скорости практически не видно.

Добавлено спустя 7 минут 29 секунд:
setar писал(а):не показателен тут кубик будет, у macar2005 ускорения маленькие ( на слух 500 или меньше)
тут как раз кубик нужен со стороной 100+мм


Поражен уровню вашего профессионализма (определить на слух ускорение), вы почти правы, у меня 1000.
А как вы считаете повышение питания с 12В до 24В повысит быстродействие механики или поставить моторы по мощнее (вот такие 17HS8401 1,8А)?

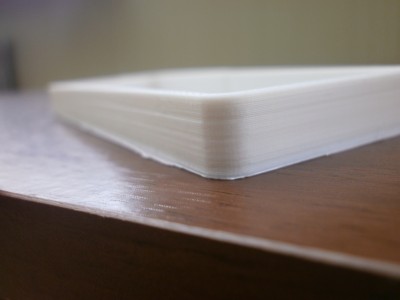

Вот как получается.
Угол 1.jpg
macar2005

Сообщения: 136
Зарегистрирован: 22 янв 2015, 10:55
Откуда: Барнаул

Re: Принтер из металла

Сообщение setar » 11 июл 2016, 12:59

по электрике достоверно не подскажу, коллега MEG утверждает что повышение напряжения позволит работать на бОльших скоростях.
где то тут forum87/topic16566.html
ни подтвердить ни опровергнуть не могу

Добавлено спустя 2 минуты 36 секунд:
macar2005 писал(а):Вот как получается.

результат не плох, неравномерное (непериодичное) биение по вертикали похоже на гуляние толщины материала (прутка) или непериодичного пробуксовавания в экструдере.
по механике вроде отлично все
Аватара пользователя
setar
Site Admin

Сообщения: 9647
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Принтер из металла

Сообщение macar2005 » 11 июл 2016, 13:45

Вы всегда говорили, что "консольный стол это зло", так оно и есть+качество китайского винта. Стол как бы покачивается вдоль оси Y. В следующем принтере учту это.
macar2005

Сообщения: 136
Зарегистрирован: 22 янв 2015, 10:55
Откуда: Барнаул

Re: Принтер из металла

Сообщение MEG » 11 июл 2016, 18:07

вот стоило написать про консоль, корпус из говна и прочее, как тут же нашёл проект где продумано почти всё.

вопрос, во сколько обошёлся корпус железный?

вместо увеличения тока, выкрутите напряжение до максимума, а лучше перейдите на 24.

И кстати, меня всем скопом убеждали что скорости типа 200-300-400 это фантастика, так как своего киловольтного монстра я собираю не спеша, хотелось бы посмотреть что оно реально у кого-то заработало! так что поднимайте напряжение (ну с электроникой придётся аккуратно) и заряжайте 400! утрёте всем нос.

и ещё вопрос, 15кг, вроде и не много, зачем делать тоньше, я вот задумывался вообще где-то раздобыть 3мм и заказать кубик. 1мм это уже жесть какая-то, как бы её взбесившийся хотэнд не погнул!
MEG

Сообщения: 330
Зарегистрирован: 02 июн 2016, 18:20

Re: Принтер из металла

Сообщение Zusul86 » 11 июл 2016, 19:13

MEG писал(а):я вот задумывался вообще где-то раздобыть 3мм и заказать кубик. 1мм это уже жесть какая-то, как бы её взбесившийся хотэнд не погнул!
Там же где и 1мм, приходишь на фирму занимающуюся резкой и говоришь хочу из вашего железа... Если гибкой наделать ребра жесткости, то и 1мм сойдет. Но по мне лучше 4+мм и собирать паз/гребень.
Zusul86

Сообщения: 757
Зарегистрирован: 10 авг 2014, 15:02
Откуда: Саров

Re: Принтер из металла

Сообщение MEG » 11 июл 2016, 20:06

гибка сразу поведёт лист во все стороны. если тонкий 2-3 мм - собирать из сверленых-фрезерованных пластин на углах. 4мм уже будет весить как реальный станок!
MEG

Сообщения: 330
Зарегистрирован: 02 июн 2016, 18:20

Re: Принтер из металла

Сообщение Myp » 11 июл 2016, 20:43

setar писал(а):результат не плох

для 50 мм\с странно если было бы плохо :D
у меня макибокс на такой скорости не хуже печатает))) (ускорение 300 джерк 10)

а кубик можно и отзумить в несколько раз, будет наглядно)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 16701
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Принтер из металла

Сообщение ilalexey » 11 июл 2016, 20:48

MEG писал(а):4мм уже будет весить как реальный станок!

В этом нет ничего плохого, кроме неудобства в переезде.
Последний раз редактировалось ilalexey 12 июл 2016, 05:45, всего редактировалось 1 раз.
Аватара пользователя
ilalexey

Сообщения: 1949
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Принтер из металла

Сообщение Zusul86 » 11 июл 2016, 22:04

MEG писал(а):гибка сразу поведёт лист во все стороны. если тонкий 2-3 мм - собирать из сверленых-фрезерованных пластин на углах. 4мм уже будет весить как реальный станок!

Не во все. Но да, головой думать надо что и как делаешь. 30кг меня вполне уcтроит, особенно если жесткости хватить грызть платки и пластик.
Последний раз редактировалось Zusul86 11 июл 2016, 22:26, всего редактировалось 1 раз.
Zusul86

Сообщения: 757
Зарегистрирован: 10 авг 2014, 15:02
Откуда: Саров
