Re: Принтер из металла

Сообщение Myp » 11 июл 2016, 22:11

Zusul86 писал(а): 30кг меня вполне утроит, особенно если жесткости хватить грызть платки и пластик.

главное чтобы не на валах 8мм )))
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 16712
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Принтер из металла

Сообщение macar2005 » 12 июл 2016, 08:40

MEG писал(а):вот стоило написать про консоль, корпус из говна и прочее, как тут же нашёл проект где продумано почти всё.

вопрос, во сколько обошёлся корпус железный?

вместо увеличения тока, выкрутите напряжение до максимума, а лучше перейдите на 24.

И кстати, меня всем скопом убеждали что скорости типа 200-300-400 это фантастика, так как своего киловольтного монстра я собираю не спеша, хотелось бы посмотреть что оно реально у кого-то заработало! так что поднимайте напряжение (ну с электроникой придётся аккуратно) и заряжайте 400! утрёте всем нос.

и ещё вопрос, 15кг, вроде и не много, зачем делать тоньше, я вот задумывался вообще где-то раздобыть 3мм и заказать кубик. 1мм это уже жесть какая-то, как бы её взбесившийся хотэнд не погнул!


Корпус из металла 2 мм, с полимеркой обошелся примерно в 3000 руб (некоторые фирмы берут 6000).
В ближайших планах переделать на 24В, БП и нагреватель есть, нужно выбрать время.
Предыдущие принтеры были лёгкие и я столкнулся с проблемой энерции на высокой скорости (принтеры даже подпрыгивали и двигались по столу), вот поэтому этот принтер тяжолый (на 300 мм/с он даже не шелохнётся).

Добавлено спустя 7 минут 46 секунд:
Myp писал(а):
setar писал(а):результат не плох

для 50 мм\с странно если было бы плохо :D
у меня макибокс на такой скорости не хуже печатает))) (ускорение 300 джерк 10)

а кубик можно и отзумить в несколько раз, будет наглядно)


У меня периметр 50 (причем внешний периметр 30 мм/с), а заполнение 200 мм/с. В результате время печати уменьшилось в два раза (ускорение 1000, джерк 10).

Добавлено спустя 1 час 26 минут 10 секунд:
Вот ещё видео (перимерт 50, заполнение 200).
https://www.youtube.com/watch?v=ry-qi8HJ9bY
macar2005

Сообщения: 136
Зарегистрирован: 22 янв 2015, 10:55
Откуда: Барнаул

Re: Принтер из металла

Сообщение Myp » 12 июл 2016, 10:12

но зачем так медленно?
50 мм\с это жуть какая низкая скорость, даже на пластмассовых прюшах быстрее печатают.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 16712
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Принтер из металла

Сообщение macar2005 » 12 июл 2016, 11:37

Myp писал(а):но зачем так медленно?
50 мм\с это жуть какая низкая скорость, даже на пластмассовых прюшах быстрее печатают.


Я пока провожу эксперименты. Максимум внешний периметр печатал на 50, внутренний на 100, заполнение на 250 мм/с.
Можно печатать и быстрее, выберу время попробую.
macar2005

Сообщения: 136
Зарегистрирован: 22 янв 2015, 10:55
Откуда: Барнаул

Re: Принтер из металла

Сообщение setar » 12 июл 2016, 16:04

Myp писал(а):но зачем так медленно?
50 мм\с это жуть какая низкая скорость, даже на пластмассовых прюшах быстрее печатают.

не сбивай человека :)
Качественная печать (с большой буквы) быстрее 30мм/с не делается.
Это я говорю основываясь на опыт своей хобби печати и работы с профессиональными 3D фабриками (принтер полного цикла включая удаление поддержек)
Аватара пользователя
setar
Site Admin

Сообщения: 9654
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Принтер из металла

Сообщение macar2005 » 19 июл 2016, 05:59

Переделал принтер на 24 вольта (ток двигателей не перестраивал).
На мой взгляд:
- моторы стали меньше шуметь,
- скорость нагрева стола и хотэнда не изменилась,
- нагрев двигателей и драйверов не изменился,
- скорость печати увеличилась (удачно печатал на 300, на 12 В были сбои).

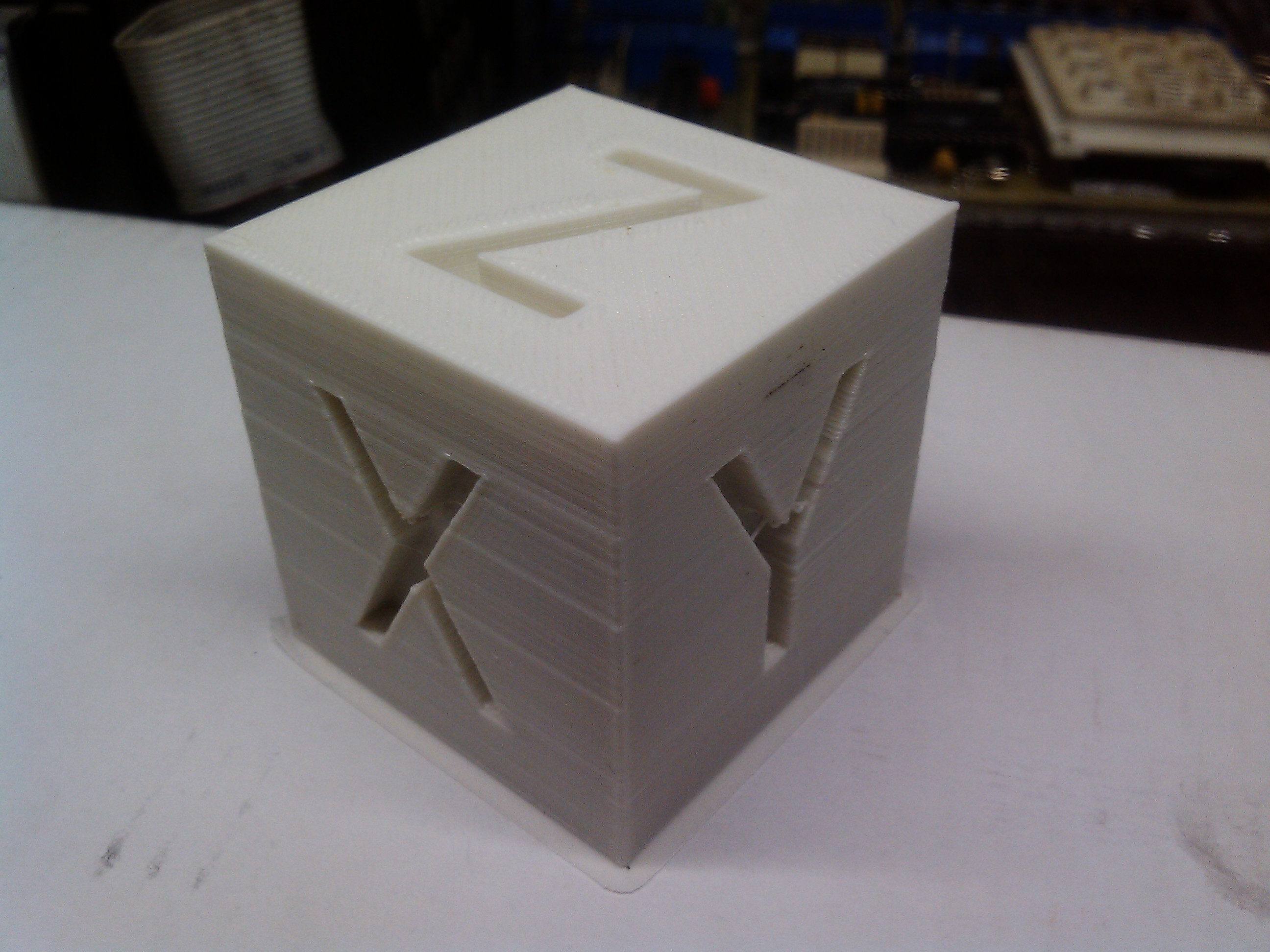

Вот образец печати кубика 40х40х40
- внешний периметр 50
- внутренний 100
- заполнение 300
- ускорение 1000
- джерк 10
- общее время печати 94 минуты (заполнение 30%)

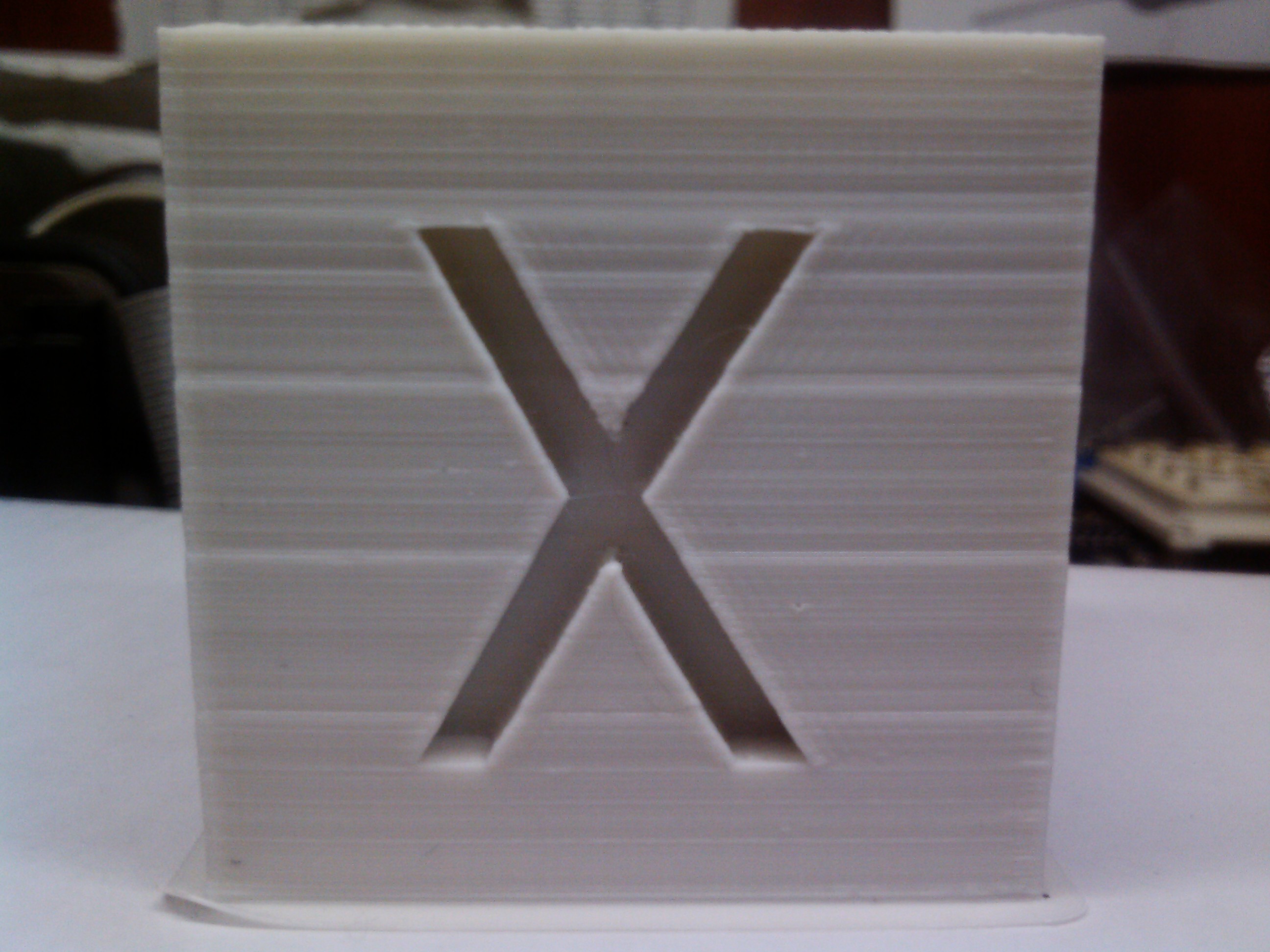

Кубик ось X.jpg

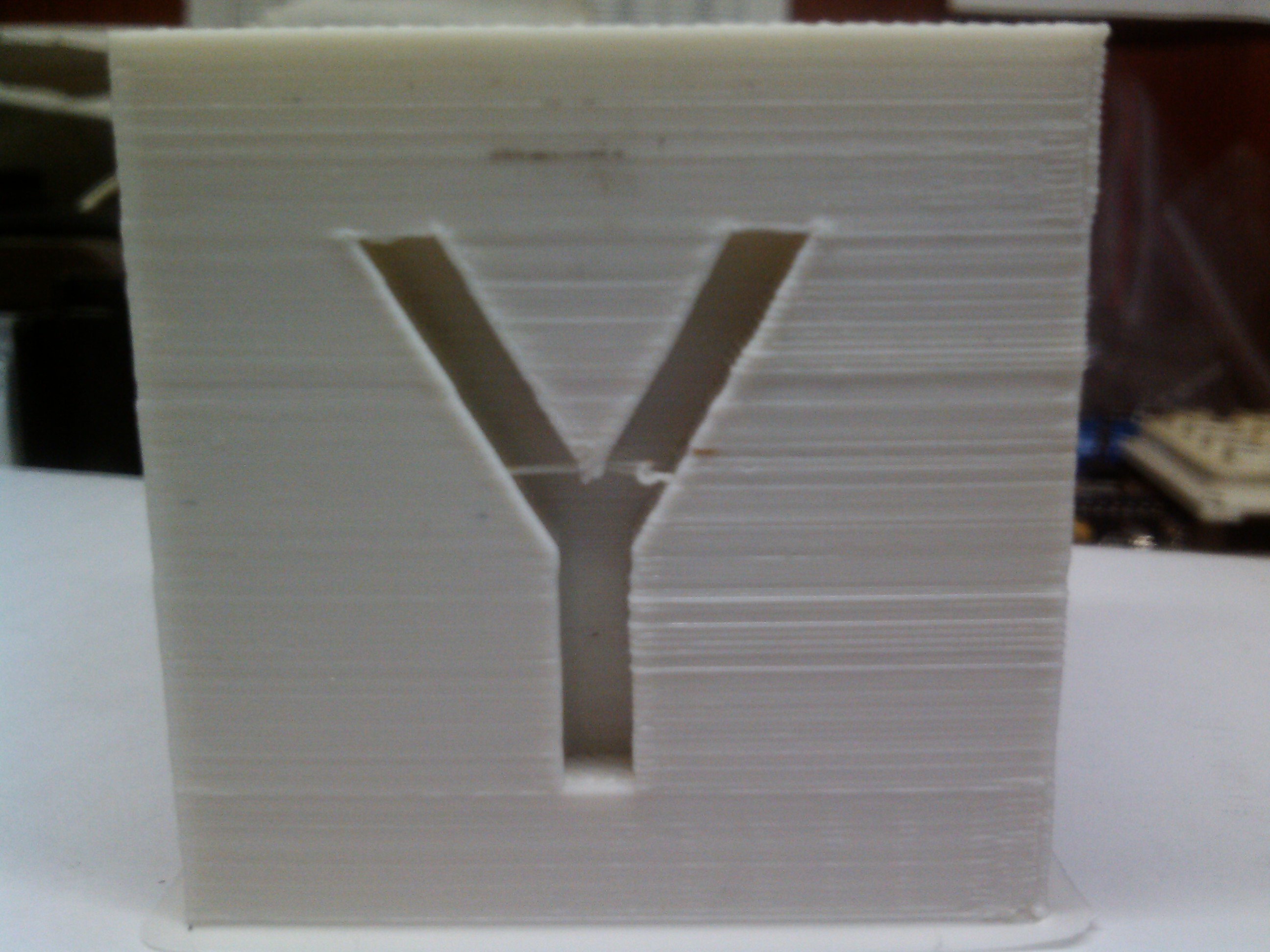

Кубик ось Y.jpg

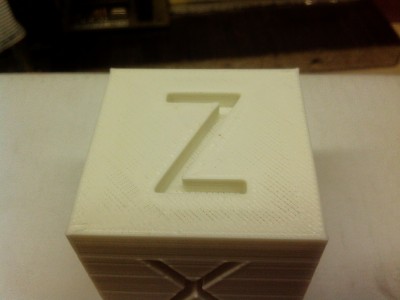

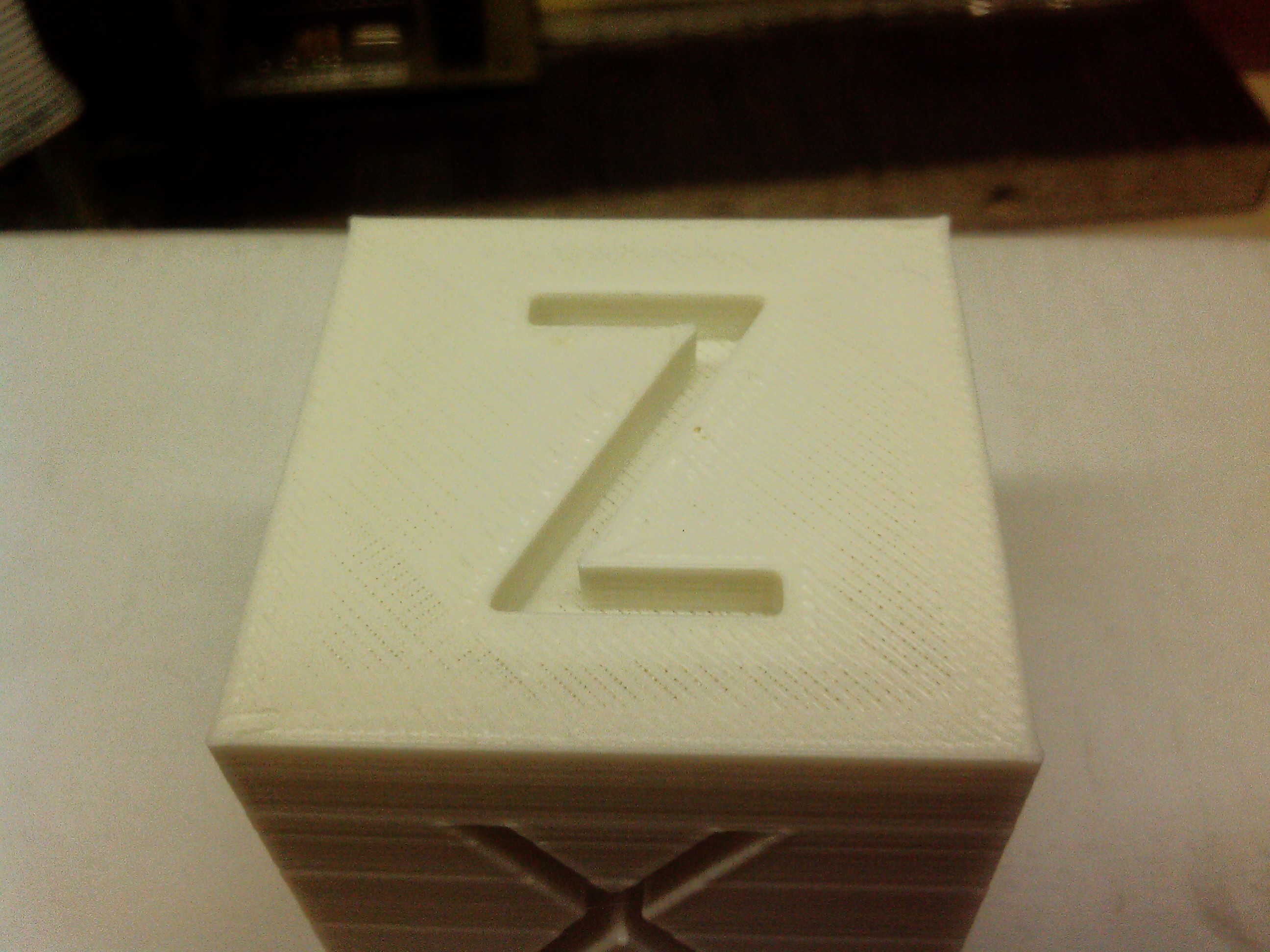

Кубик ось Z.jpg

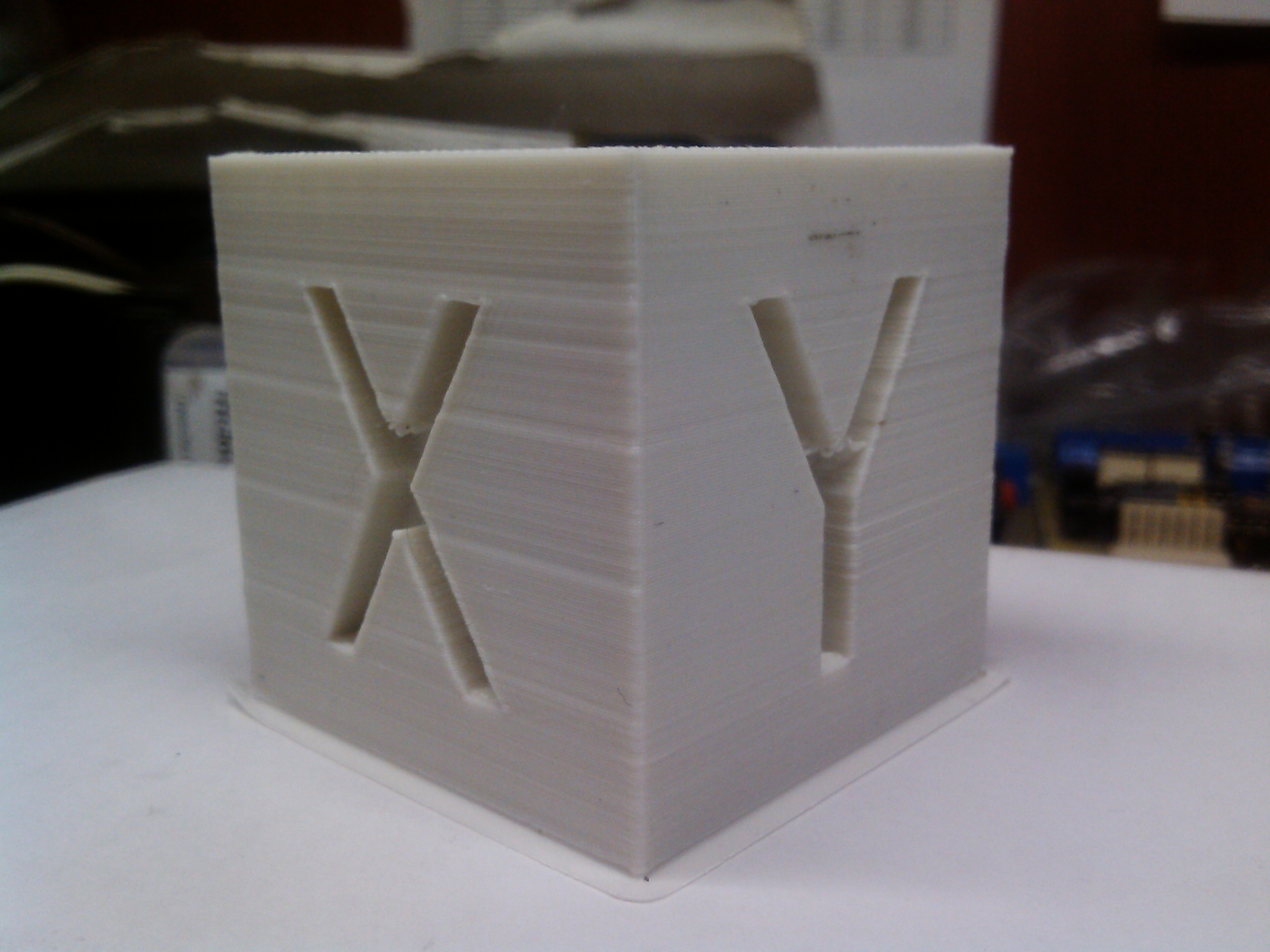

Кубик XY.jpg

Кубик 1.jpg
macar2005

Сообщения: 136
Зарегистрирован: 22 янв 2015, 10:55
Откуда: Барнаул

Re: Принтер из металла

Сообщение Myp » 19 июл 2016, 11:49

у тебя что-то заедает походу.
дефект какой-то повторяющийся.

Добавлено спустя 6 минут 54 секунды:
высота 40, на модели 5 сегментов, значит дефект повторяется каждые 8 мм
на фотке трап винт, судя по 8 мм дефекту - винт 4х заходный с шагом 8 мм.
проверяй винт, может быть бананом и проверь муфту, она тоже может быть кривая.

гайку винта можно переставить кверх ногами, чтобы она своим буртиком держала стол.
а закрепить её от проворота только одним винтом, просто вставить в отверстие без затягивания гайки
в случае если муфта или винт кривые, то "плавающее" крепление гайки может помочь.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 16712
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Принтер из металла

Сообщение macar2005 » 19 июл 2016, 12:33

Спасибо за совет.
Вы абсолютно правы, винт в самом деле кривоват и тут ещё влияет консольное крепление стола.
Гайка жестко прикручена к столу, подумаю как переделать в следующем принтере.
macar2005

Сообщения: 136
Зарегистрирован: 22 янв 2015, 10:55
Откуда: Барнаул

Re: Принтер из металла

Сообщение macar2005 » 14 окт 2016, 06:15

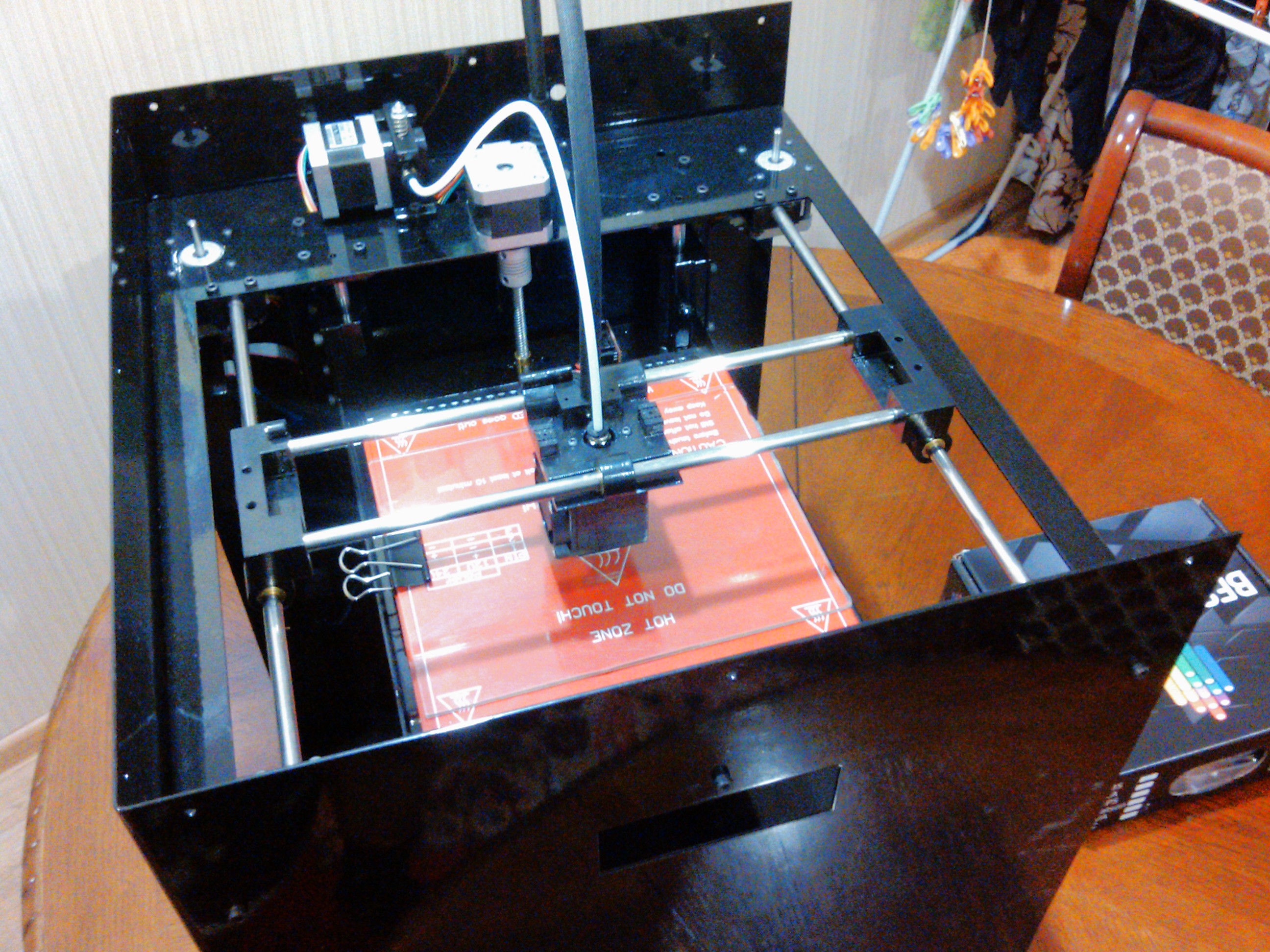

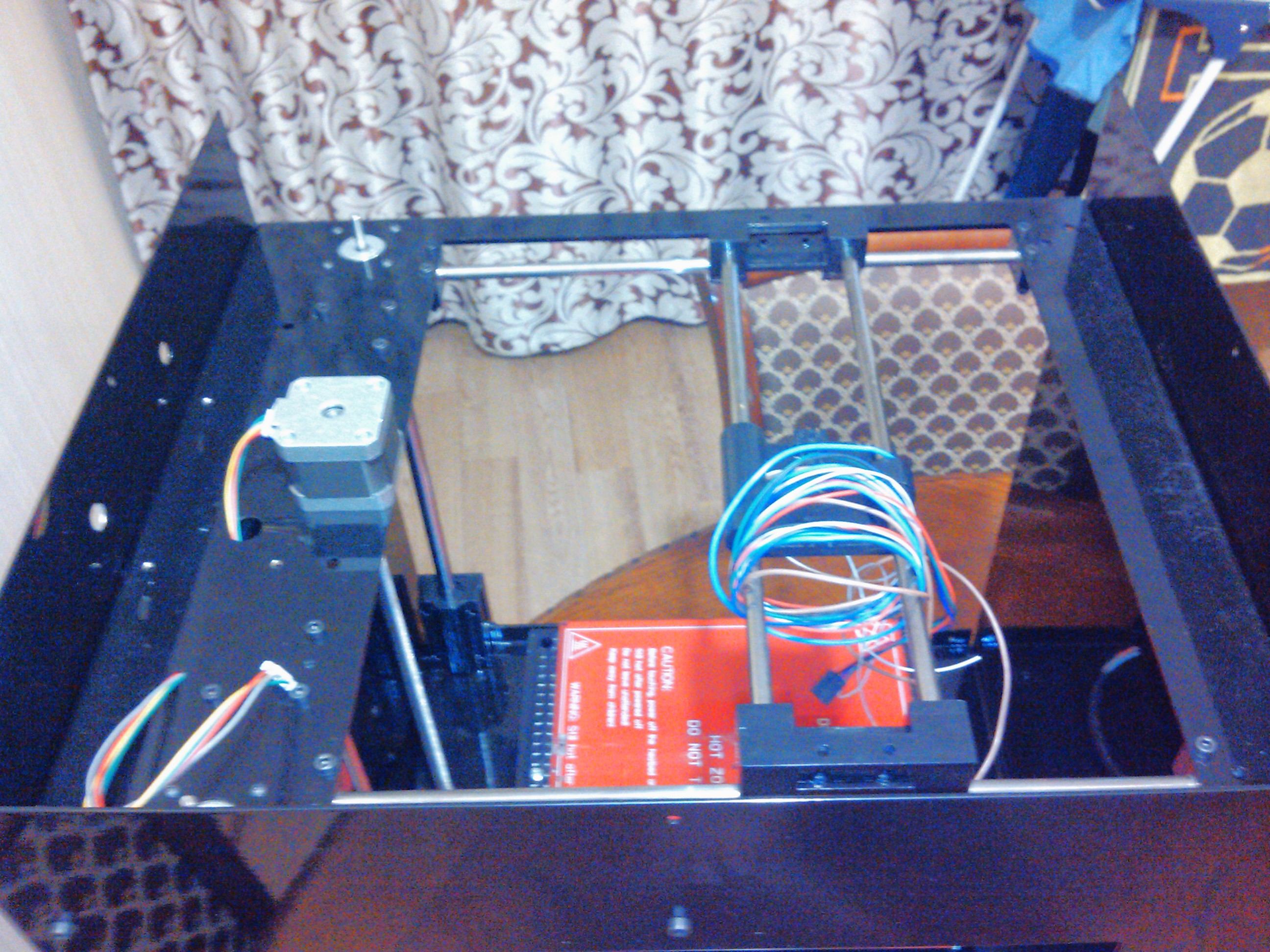

Начал сборку принтера для заказчика.
Вложения
macar2005

Сообщения: 136
Зарегистрирован: 22 янв 2015, 10:55
Откуда: Барнаул

Re: Принтер из металла

Сообщение macar2005 » 18 окт 2016, 05:57

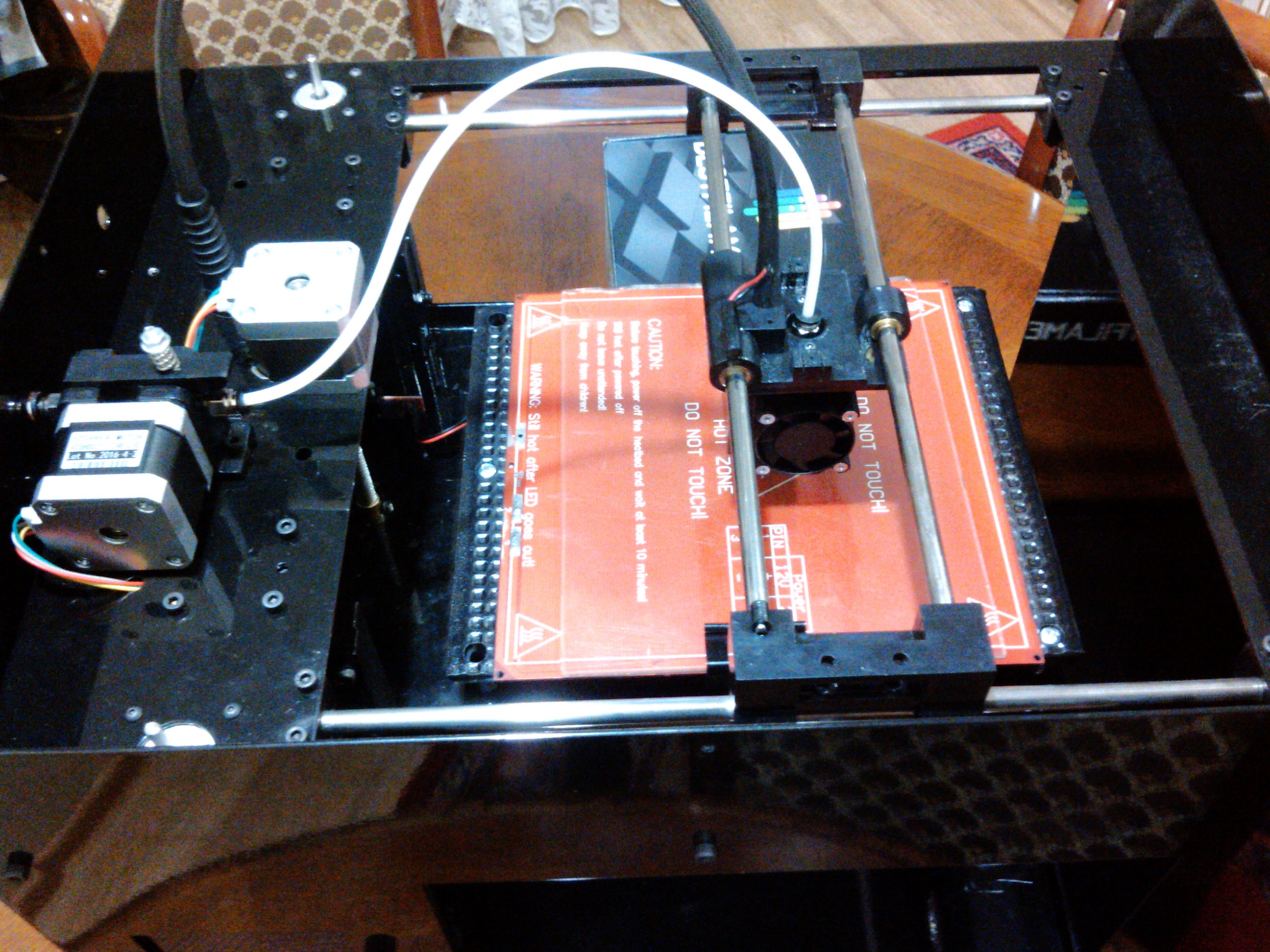

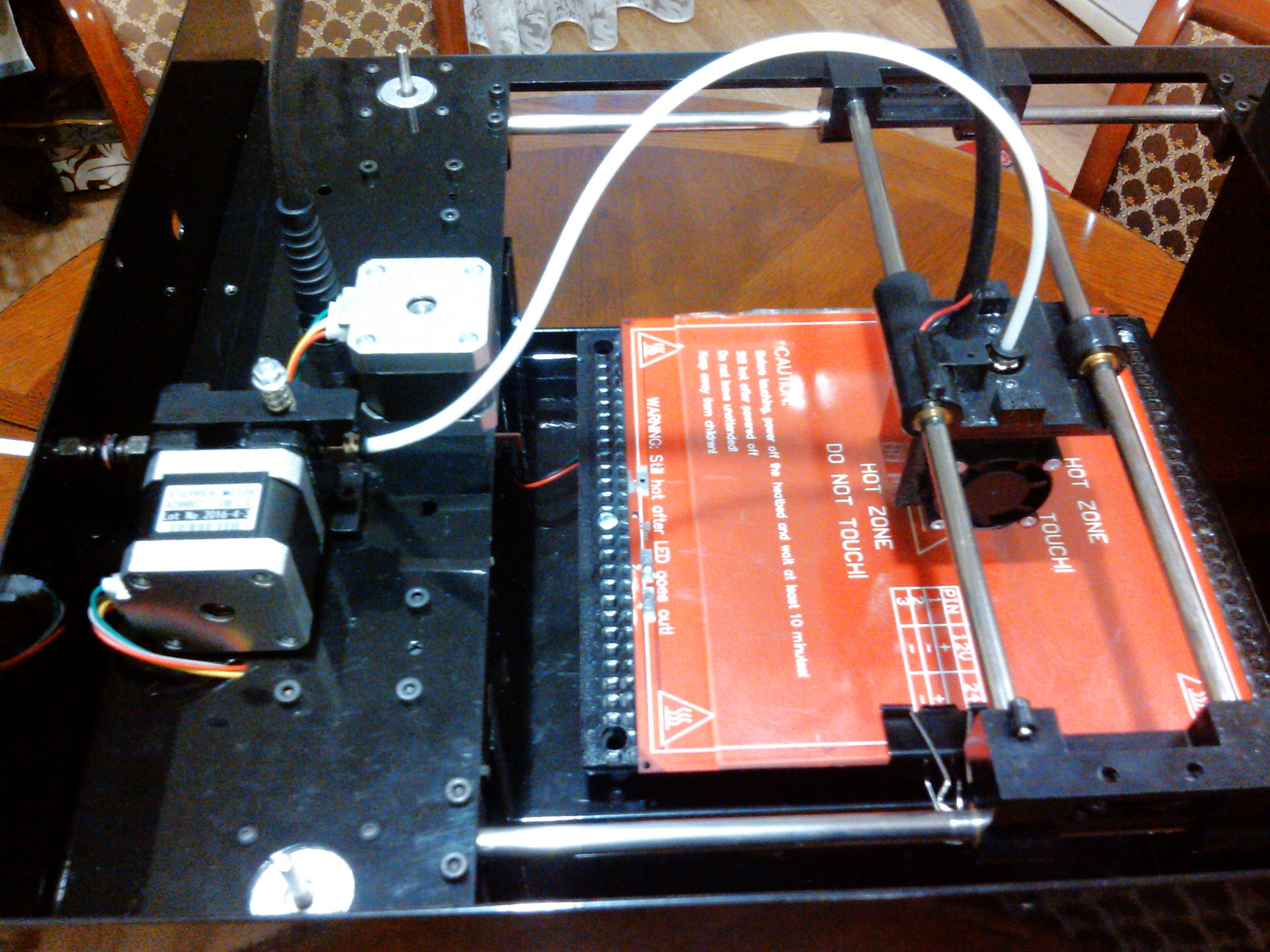

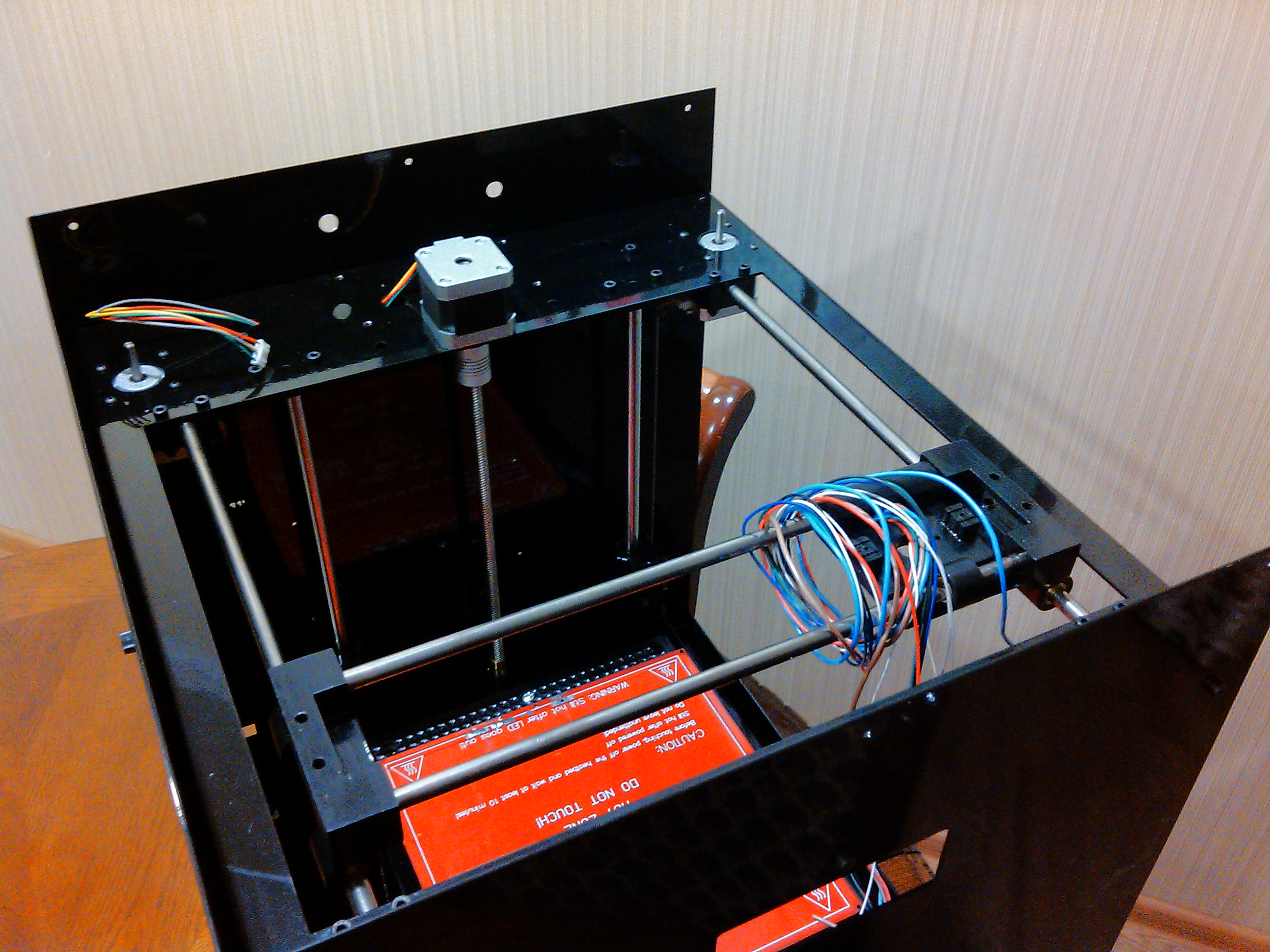

Сборка продолжается.
Установил экструдер.
Прибрал провода.
Откалибровал стол.
Ну и по мелочи..............
Вложения
macar2005

Сообщения: 136
Зарегистрирован: 22 янв 2015, 10:55
Откуда: Барнаул

Re: Принтер из металла

Сообщение Alexus12 » 18 окт 2016, 06:18

А нагреватель стола текстолитовый? Сюда так и просится алюминиевый.
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + MKS SBASE v1.2 + MKS TFT28 v1.2 + E3D V6 1,75 мм (боуден) (в процессе эксплуатации)
Alexus12

Сообщения: 982
Зарегистрирован: 18 дек 2014, 01:43

Re: Принтер из металла

Сообщение macar2005 » 18 окт 2016, 07:25

Нагреватель текстолитовый но приклеен на керамику. Стол до 110 градусов прогревается 15 минут. Температуру держит равномерно и главное его не деформирует от нагрева.
macar2005

Сообщения: 136
Зарегистрирован: 22 янв 2015, 10:55
Откуда: Барнаул

Re: Принтер из металла

Сообщение macar2005 » 24 окт 2016, 05:56

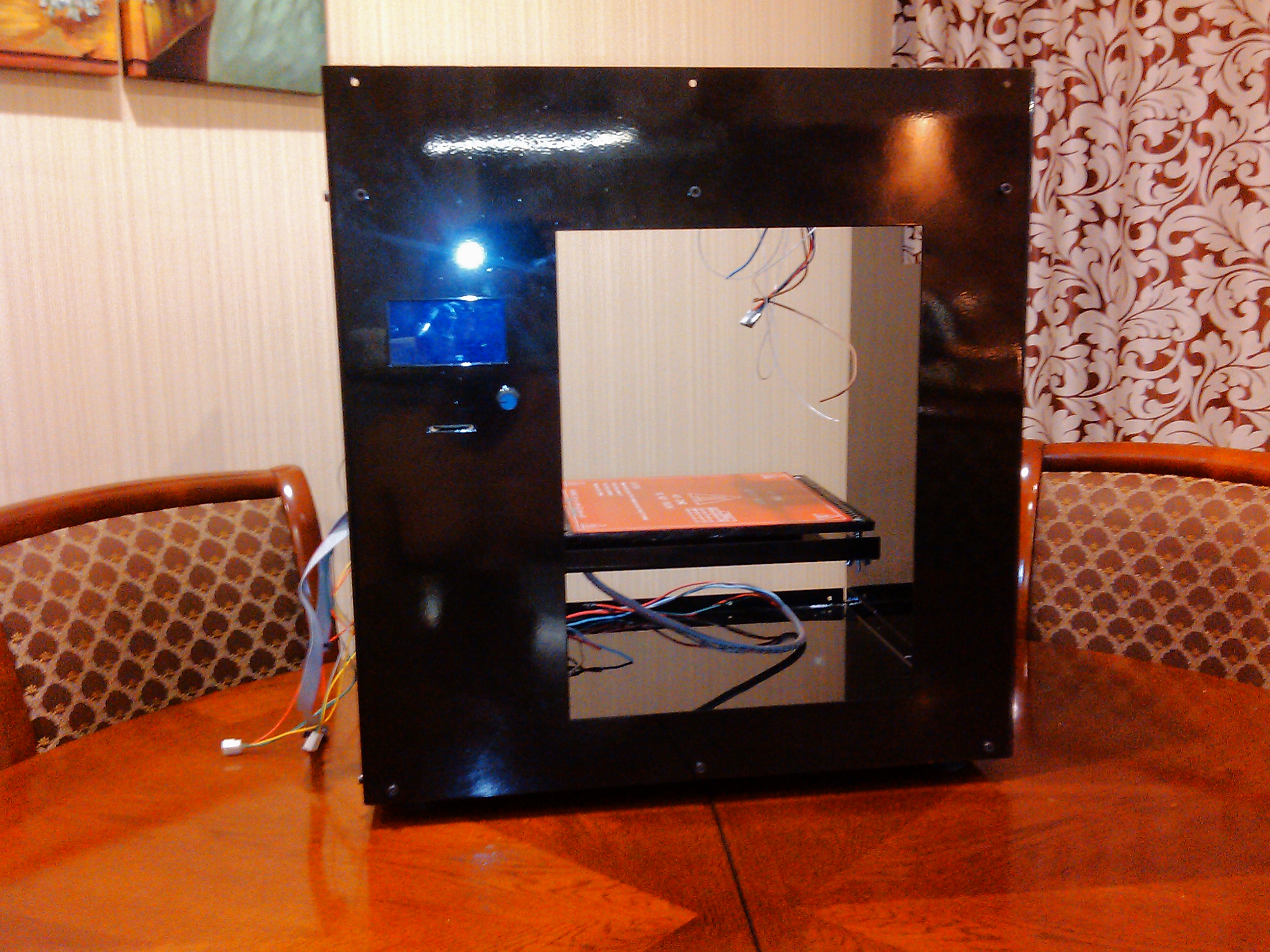

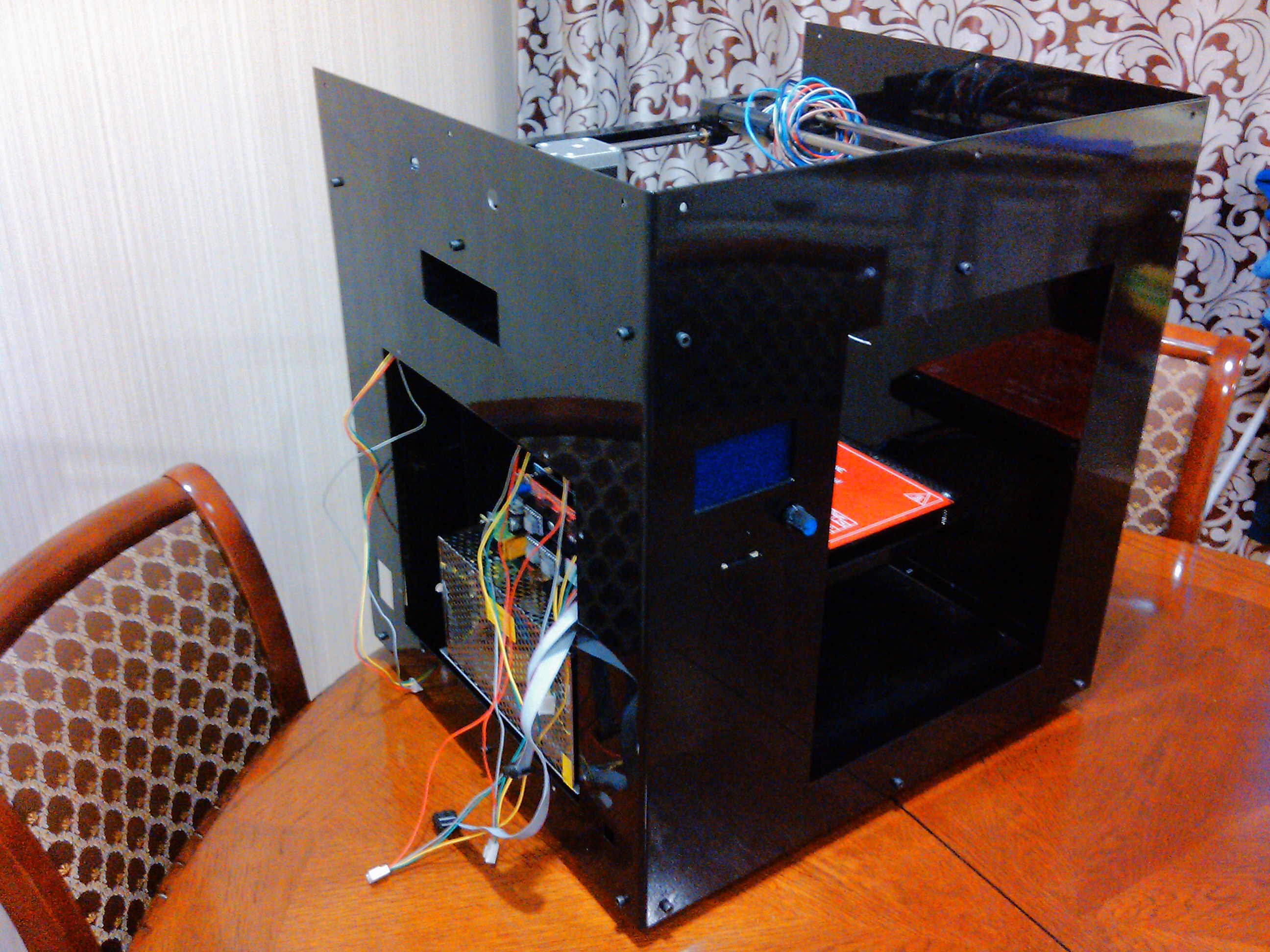

Получил недостающие комплектующие.
Закончил сборку.

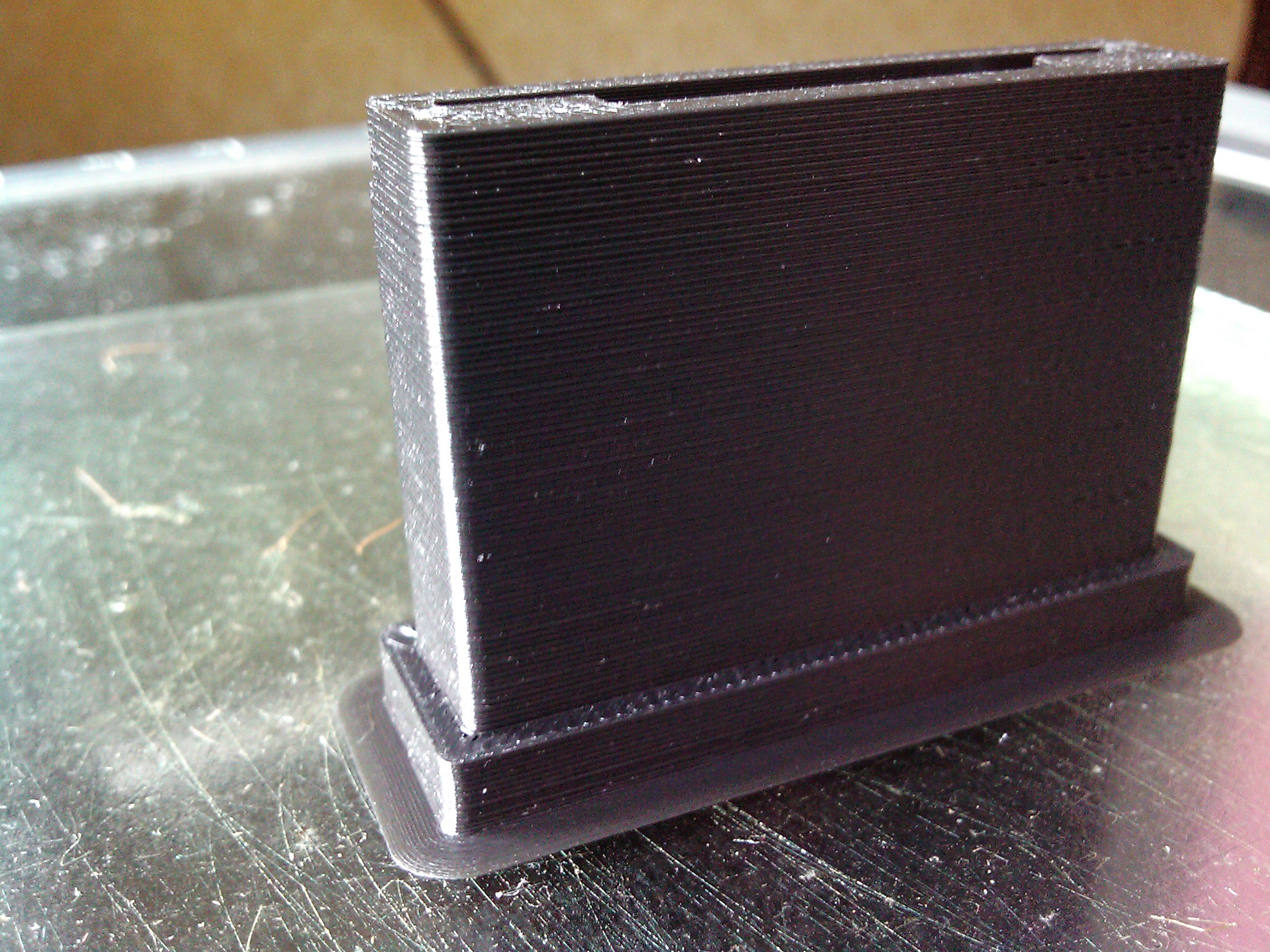

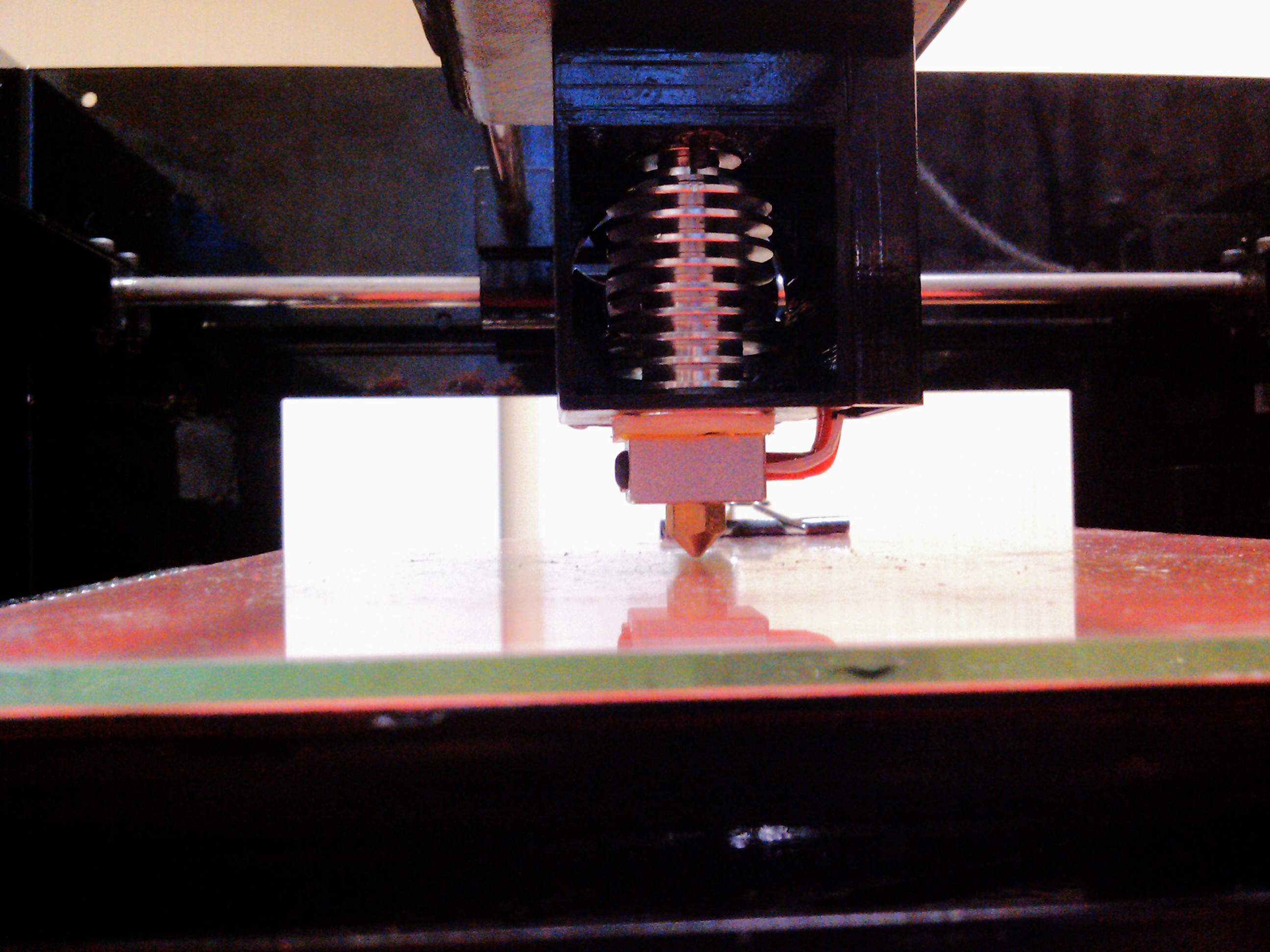

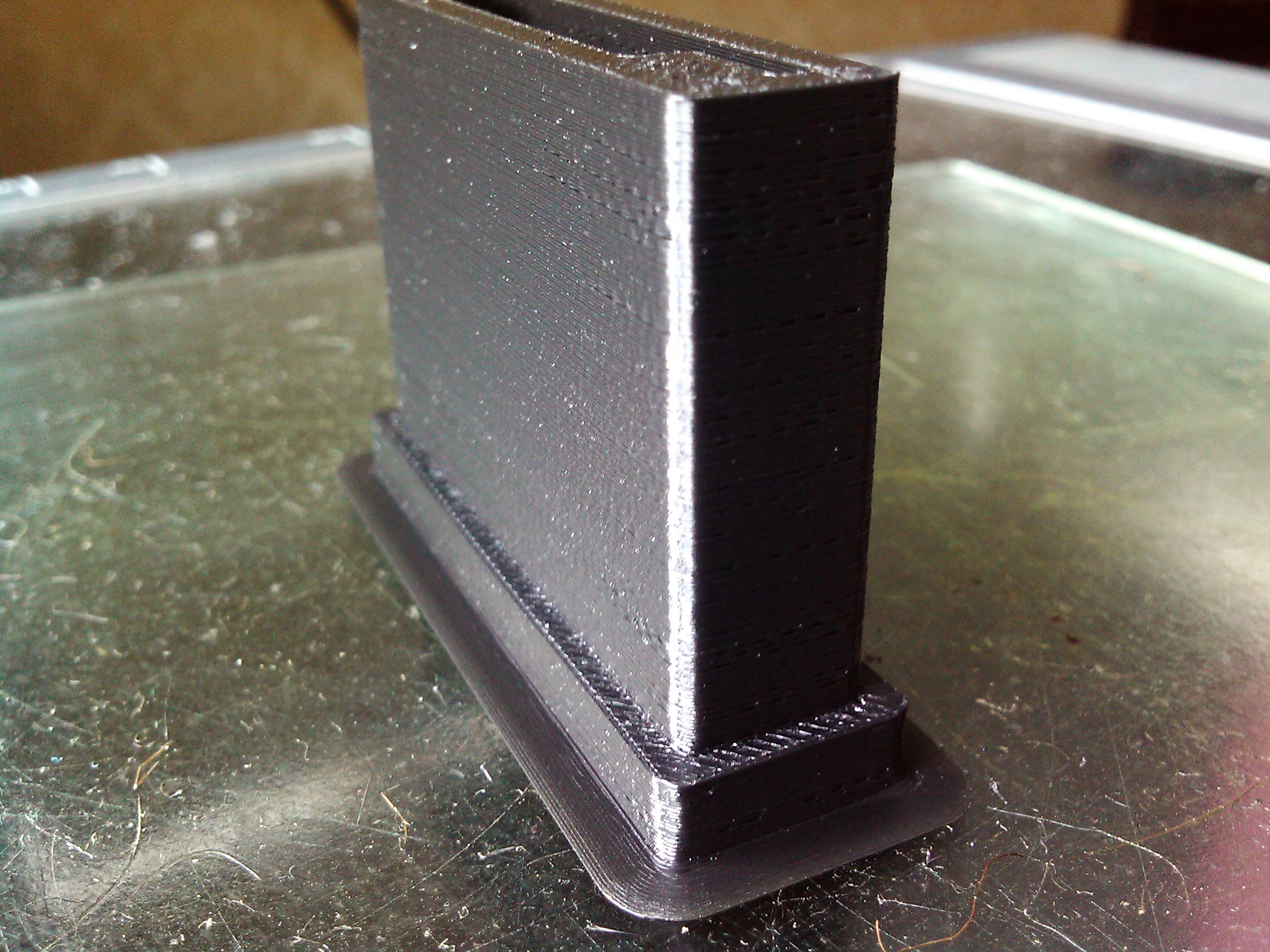

Ну и как говорится "ПОЕХАЛИ!!!!!", (пробная печать)
Вложения
macar2005

Сообщения: 136
Зарегистрирован: 22 янв 2015, 10:55
Откуда: Барнаул

Re: Принтер из металла

Сообщение Harh » 24 окт 2016, 08:33

А какая толщина слоя и скорость внешних периметров?
Аватара пользователя
Harh

Сообщения: 608
Зарегистрирован: 04 сен 2013, 12:52
Откуда: Челябинск
ФИО: Игнат

Re: Принтер из металла

Сообщение kindrat » 24 окт 2016, 10:16

С подачей проблемы, либо температуру поднять, либо ток на моторе экструдера - пропуски видны.
