Принтер из металла

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Принтер из металла

Сообщение macar2005 » 24 окт 2016, 13:48

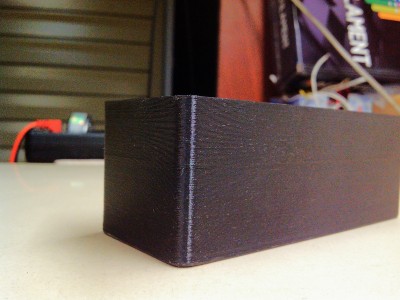

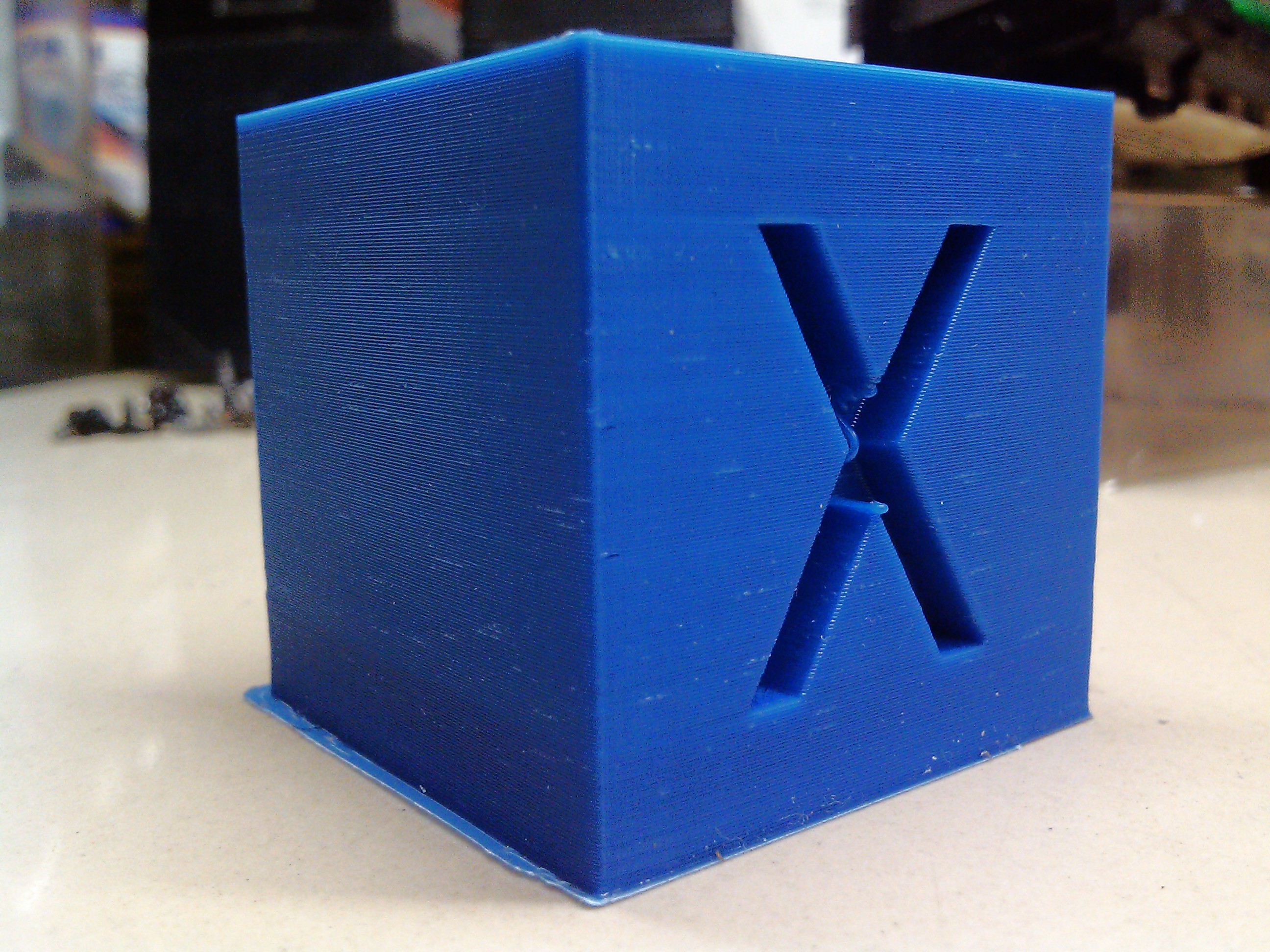

Толщина слоя 0,2
Скорость внешний 50
Заполнение 150
Вложения
macar2005

Сообщения: 142
Зарегистрирован: 22 янв 2015, 10:55
Откуда: Барнаул

Re: Принтер из металла

Сообщение macar2005 » 26 окт 2016, 05:39

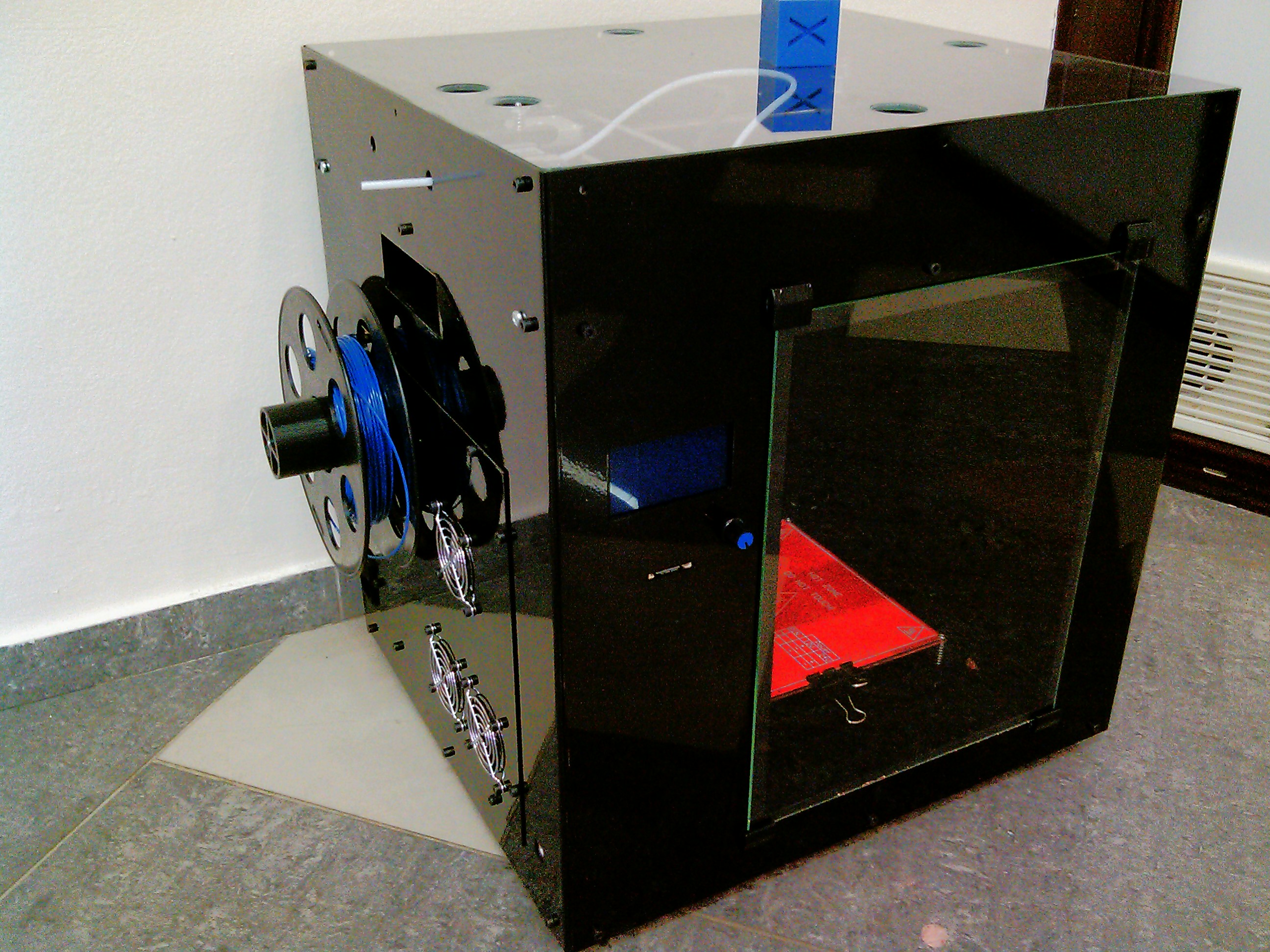

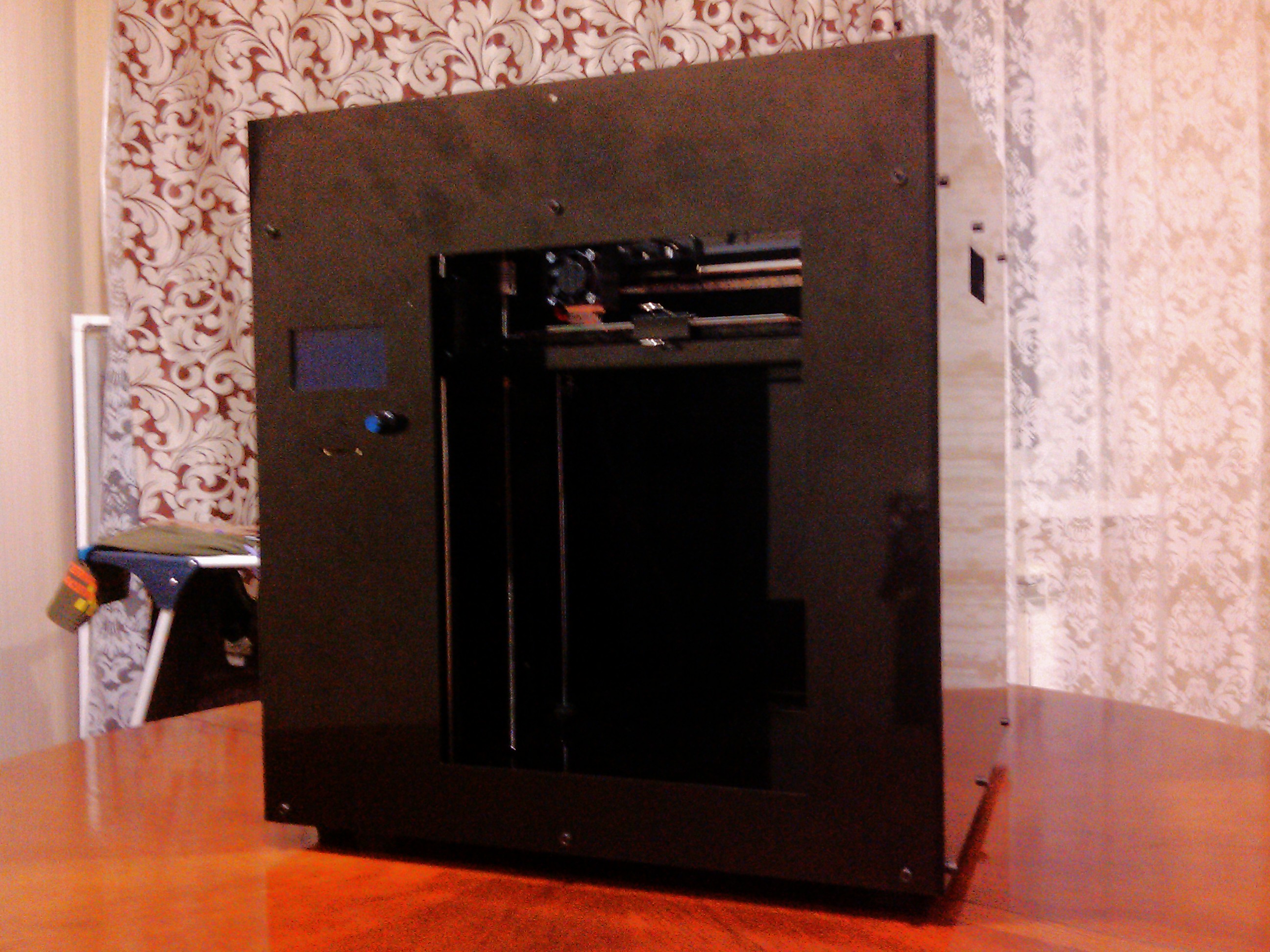

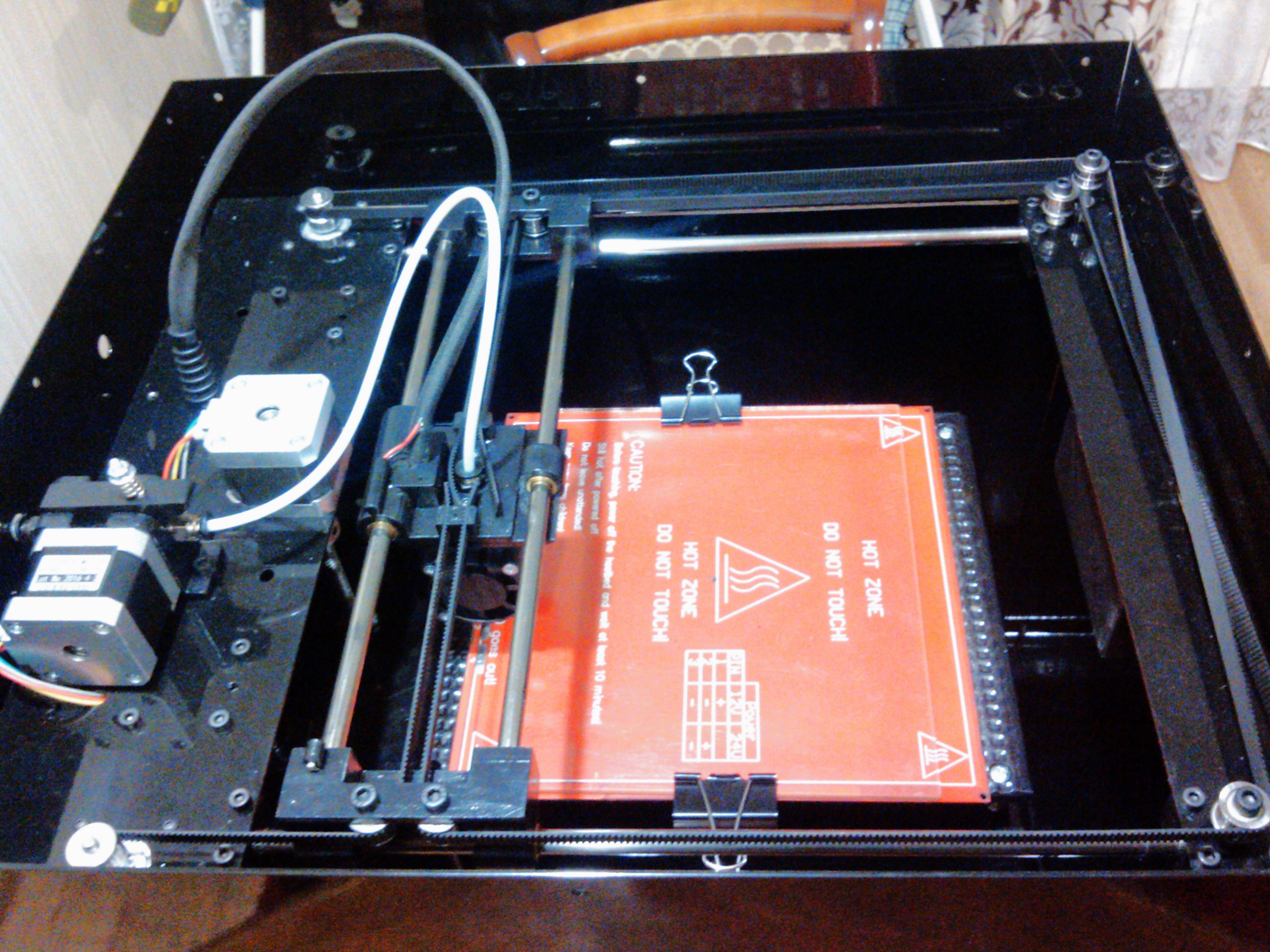

Ну вот сборка закончена и принтер отдан на тестирование.
Итого:
- вес 24 кг.
- область печати 200х200х280
Вложения
macar2005

Сообщения: 142
Зарегистрирован: 22 янв 2015, 10:55
Откуда: Барнаул

Re: Принтер из металла

Сообщение macar2005 » 07 ноя 2016, 06:47

На выходных всё таки удалось выкроить время и модернизировать ось Z "Серого" принтера.

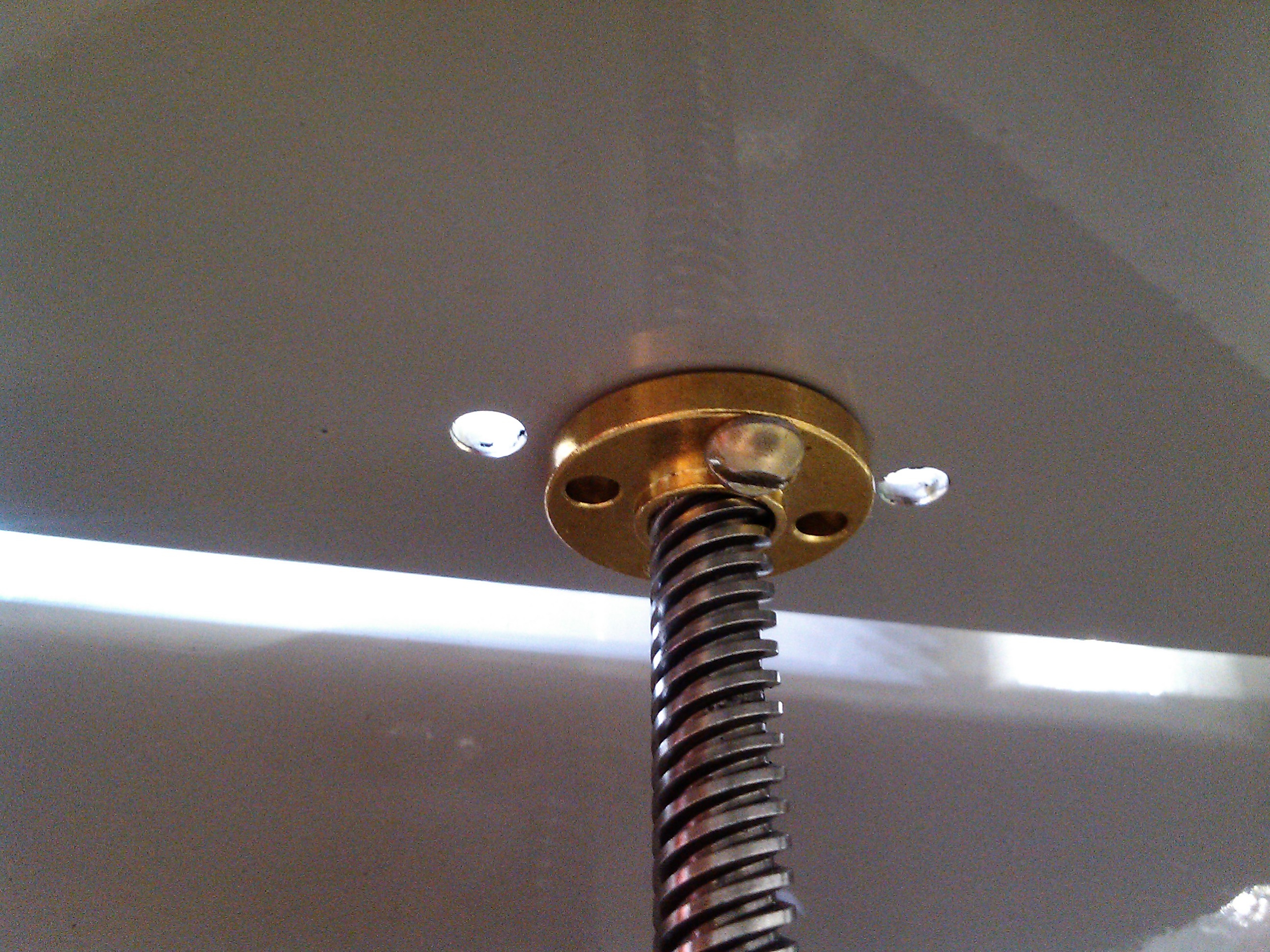

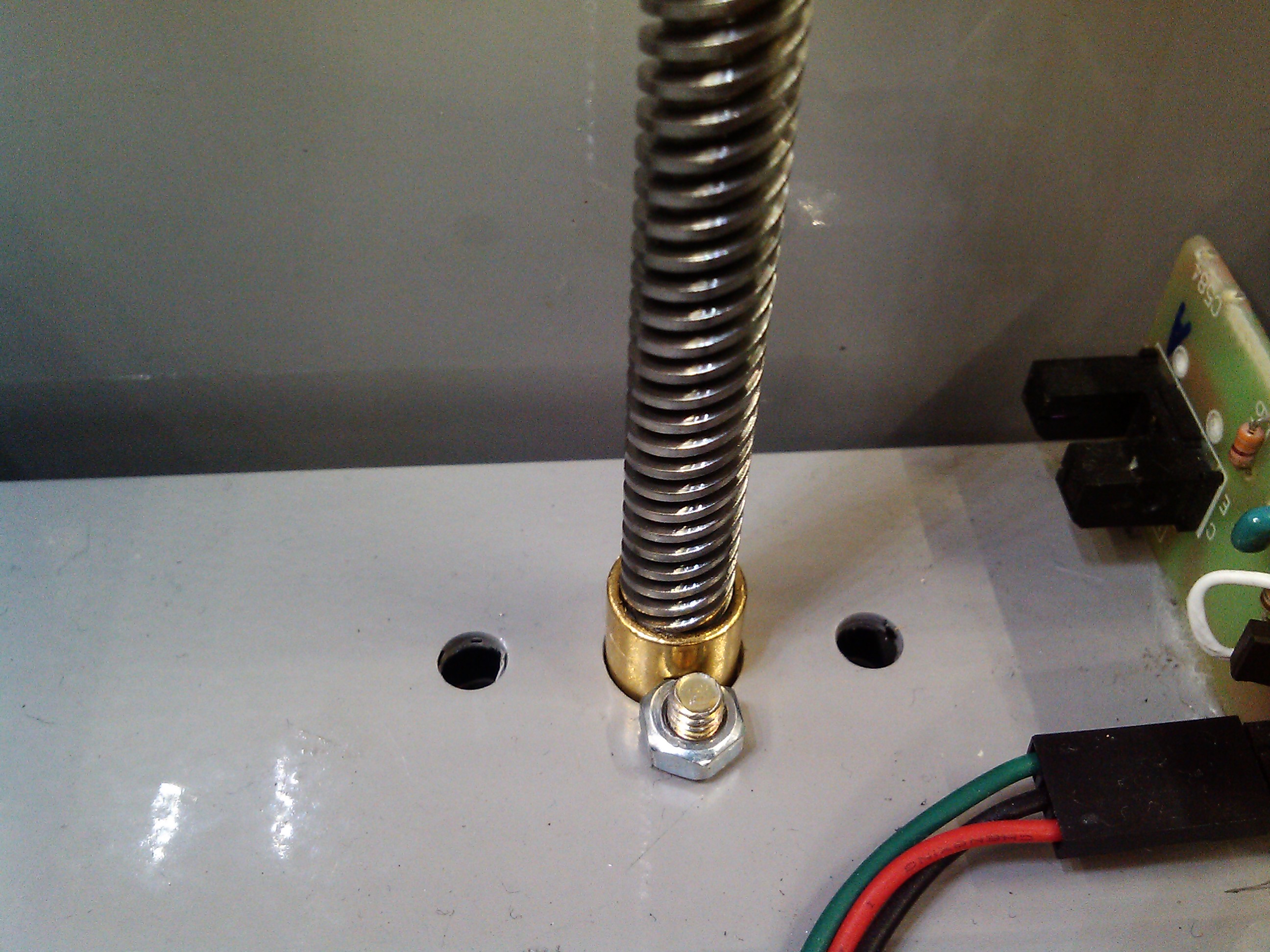

1. По совету уважаемого Myp, гайку оси вставил с низу стола и зафиксировал одним винтом (теперь она свободно качается, но не прокручивается.
Верхнее крепление оси Z 1.jpg

Верхнее крепление оси Z 2.jpg

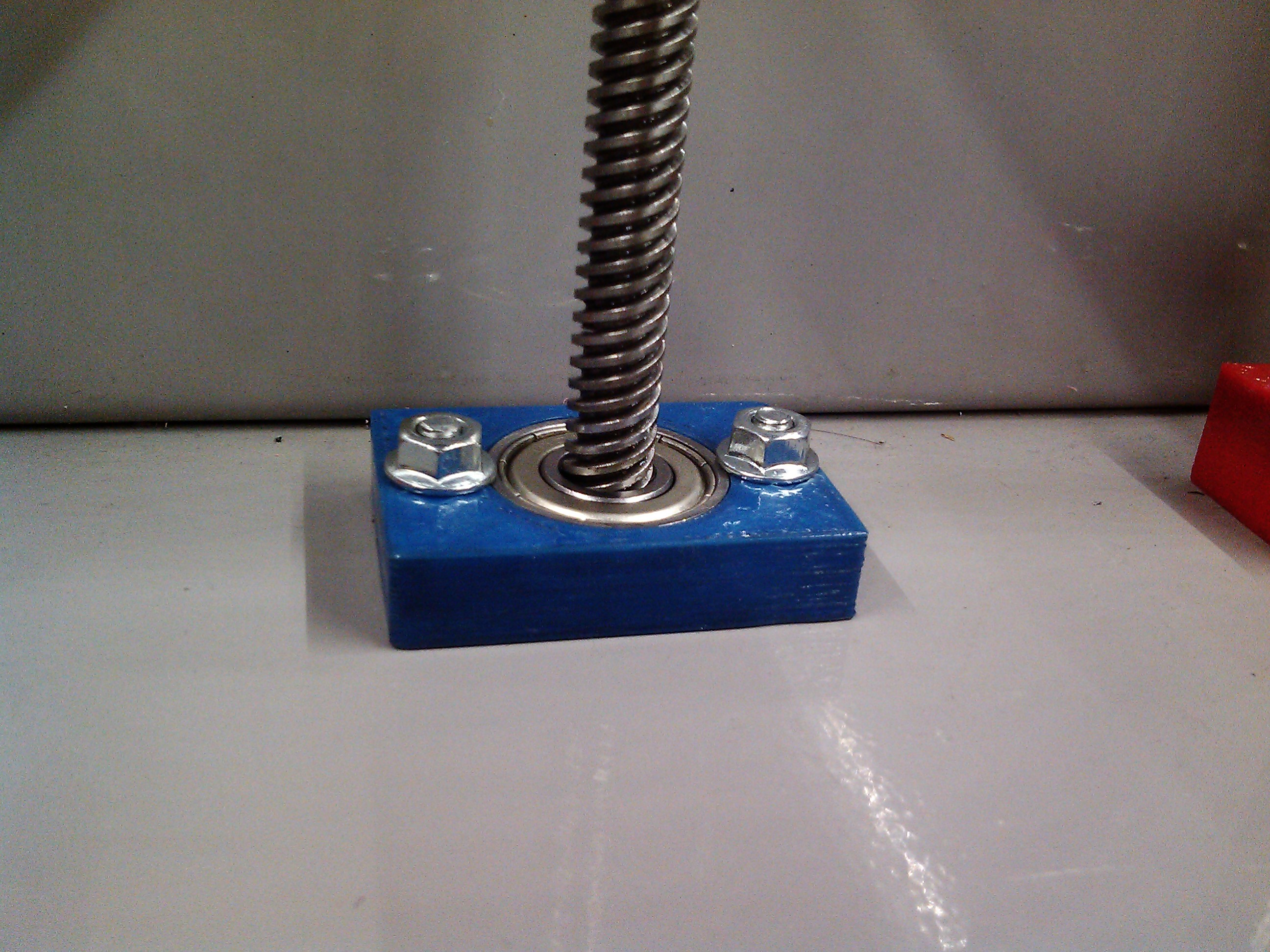

2. Закрепил вал снизу.
Нижнее крепление оси Z.jpg

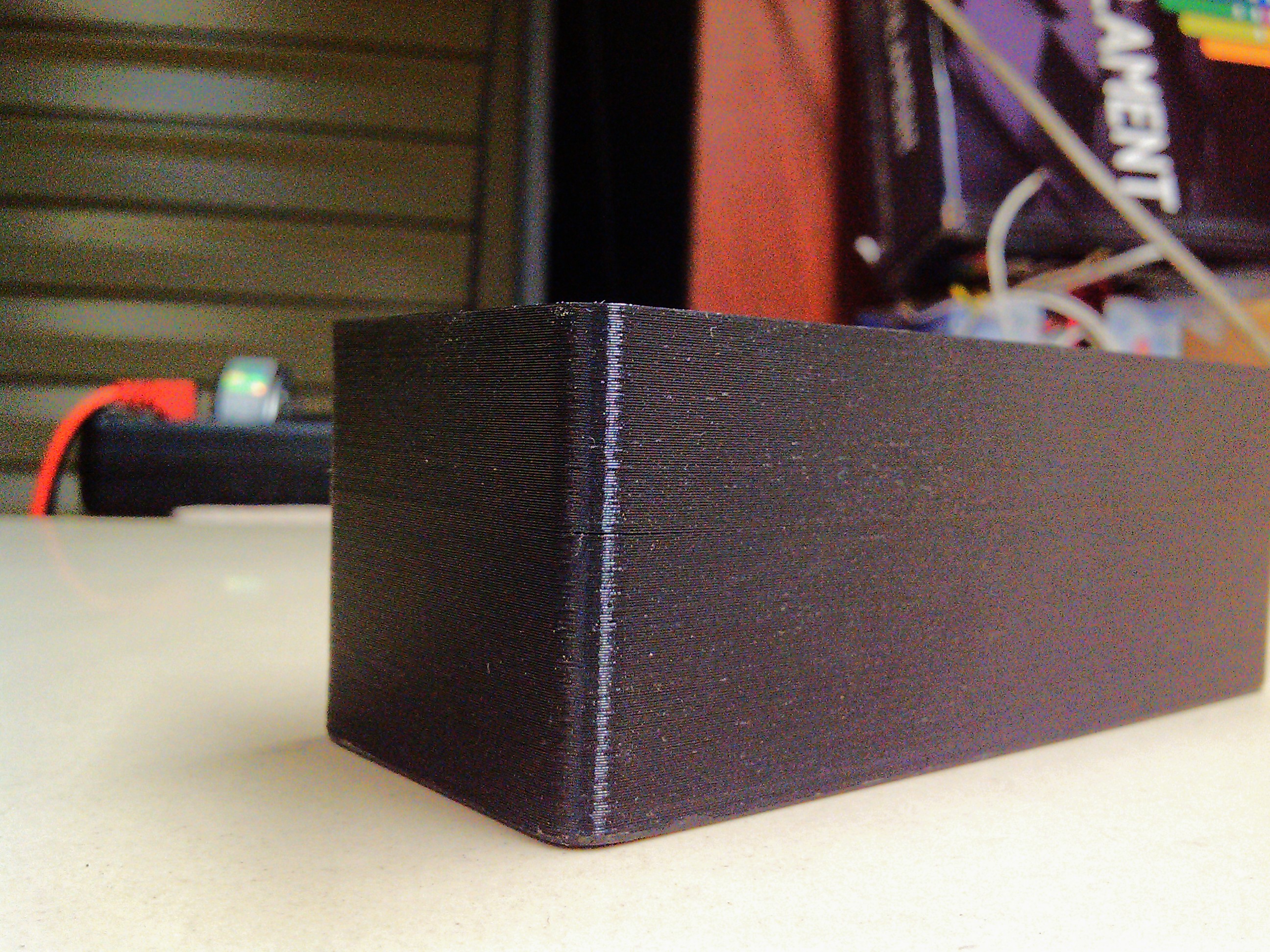

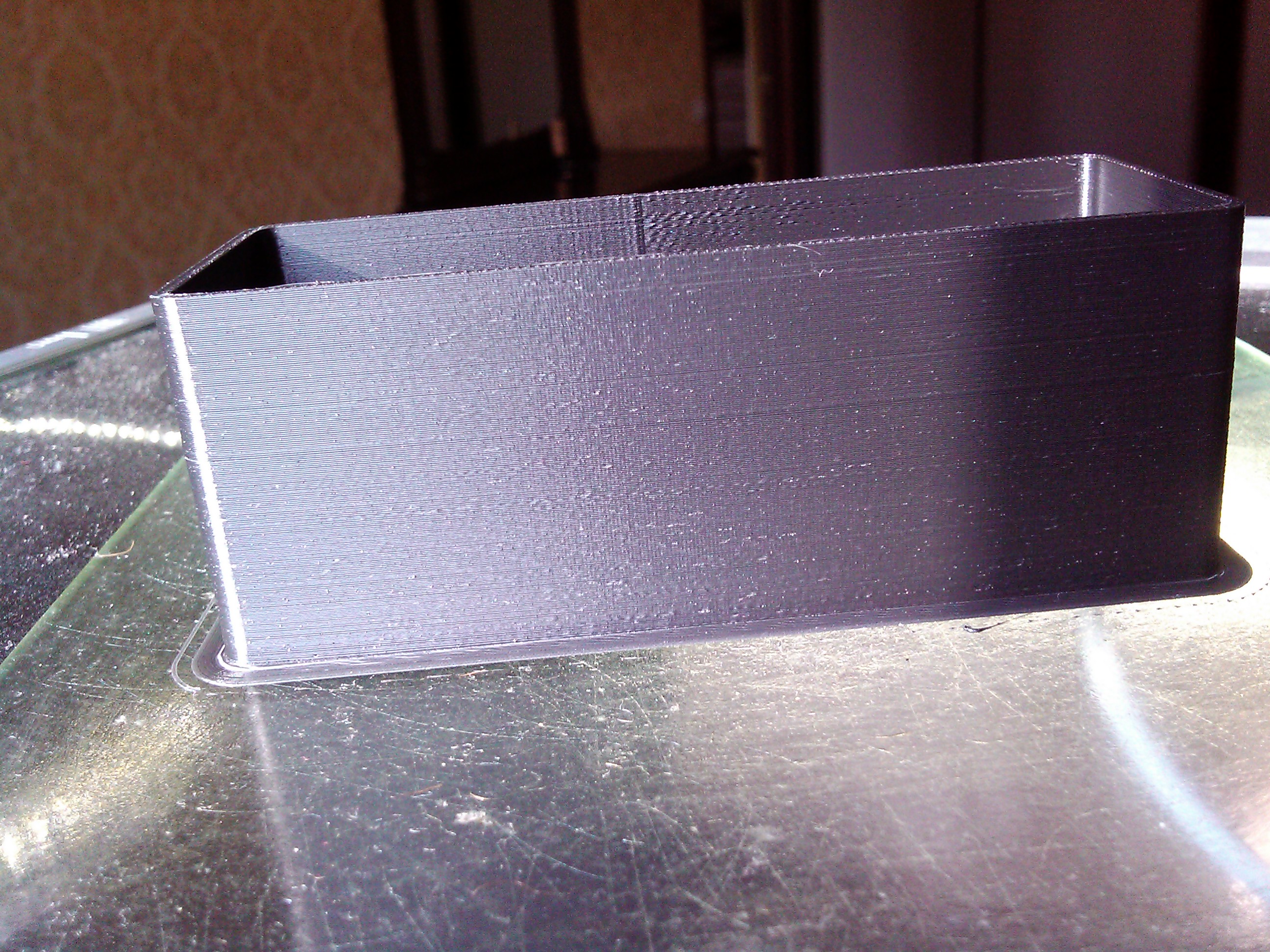

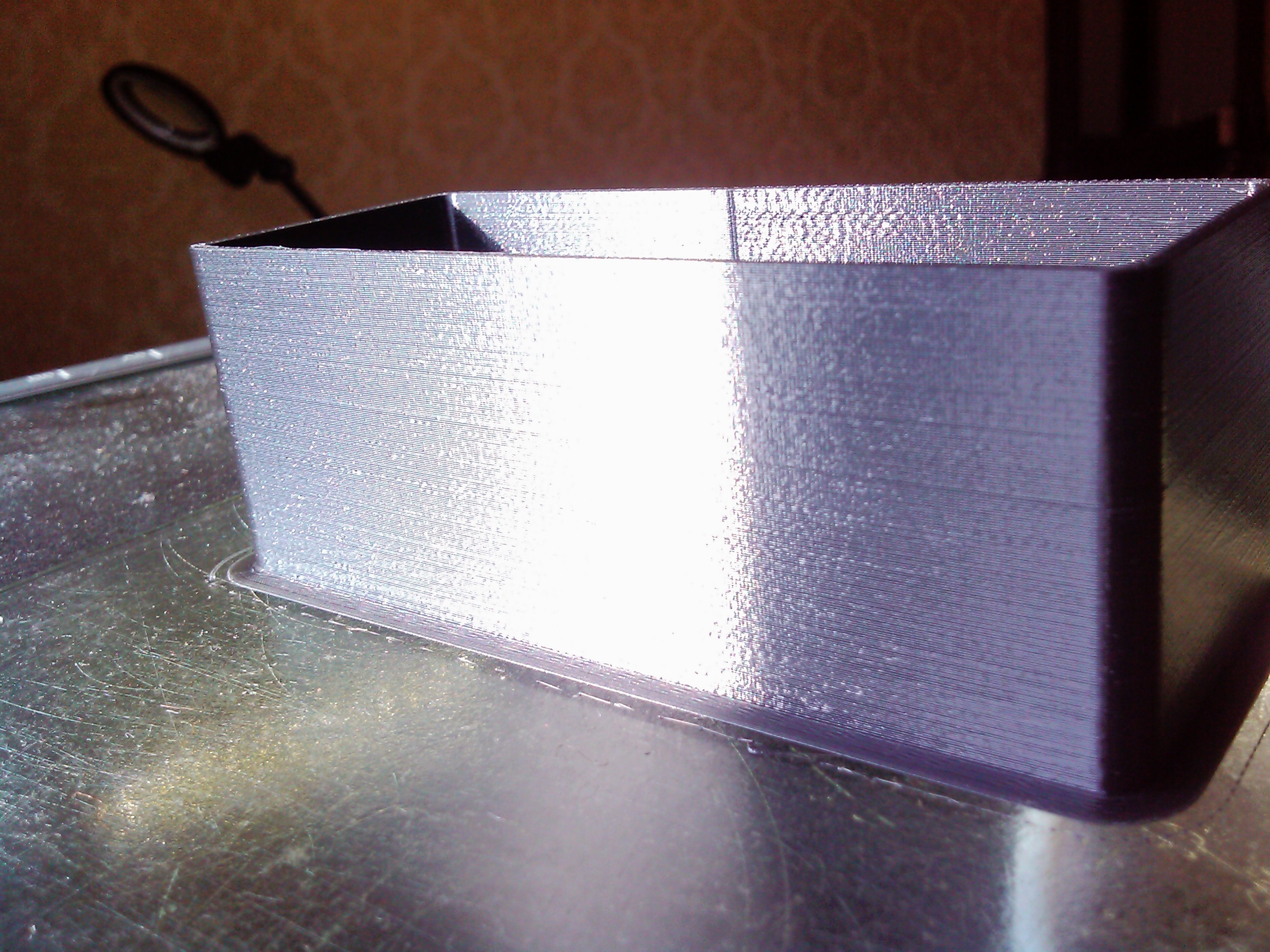

3. Напечатал тестовый кубик (сопло 0.3, слой 0.2, периметр 50, заполнение 200).
Кубик 2.jpg

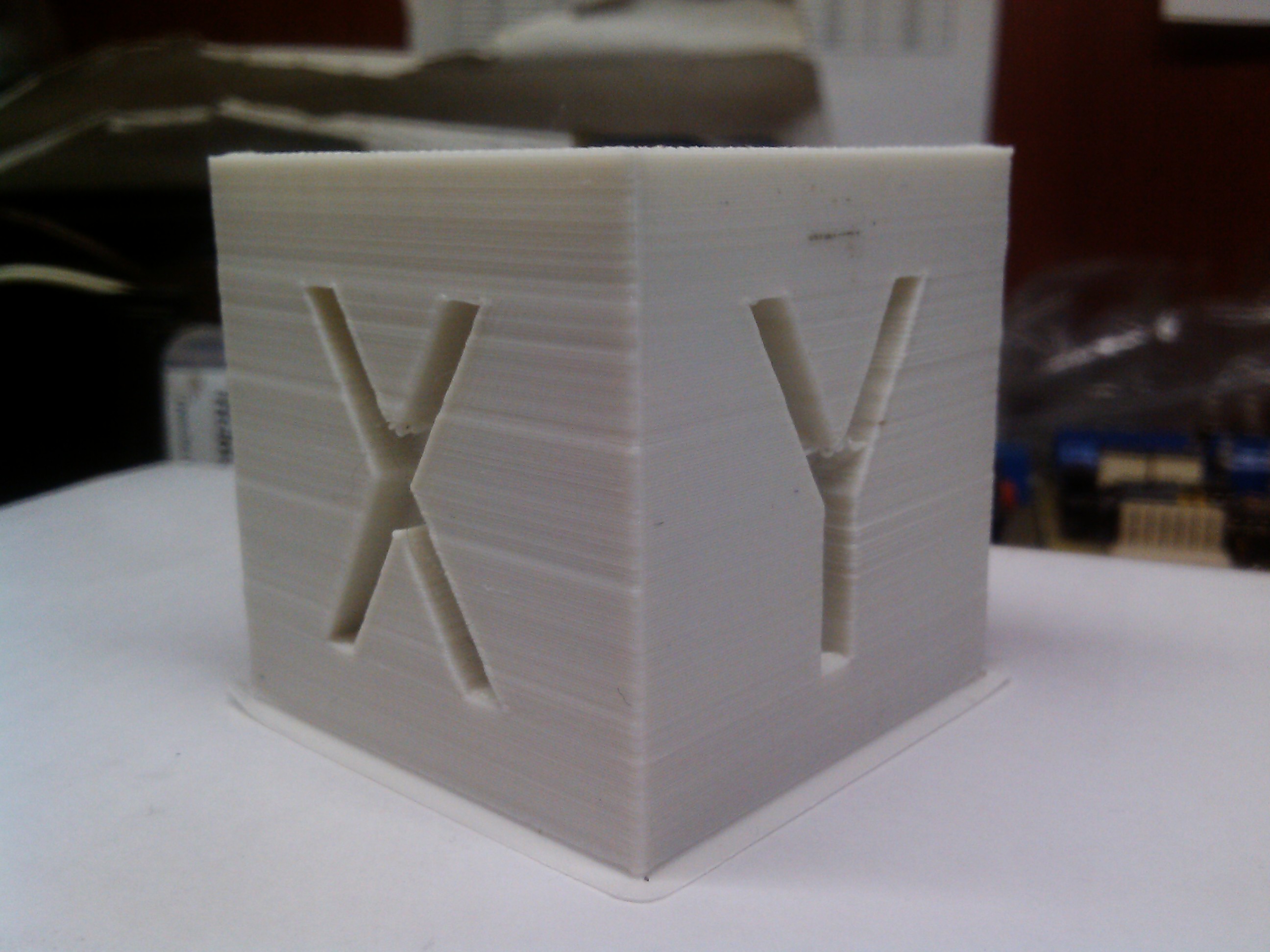

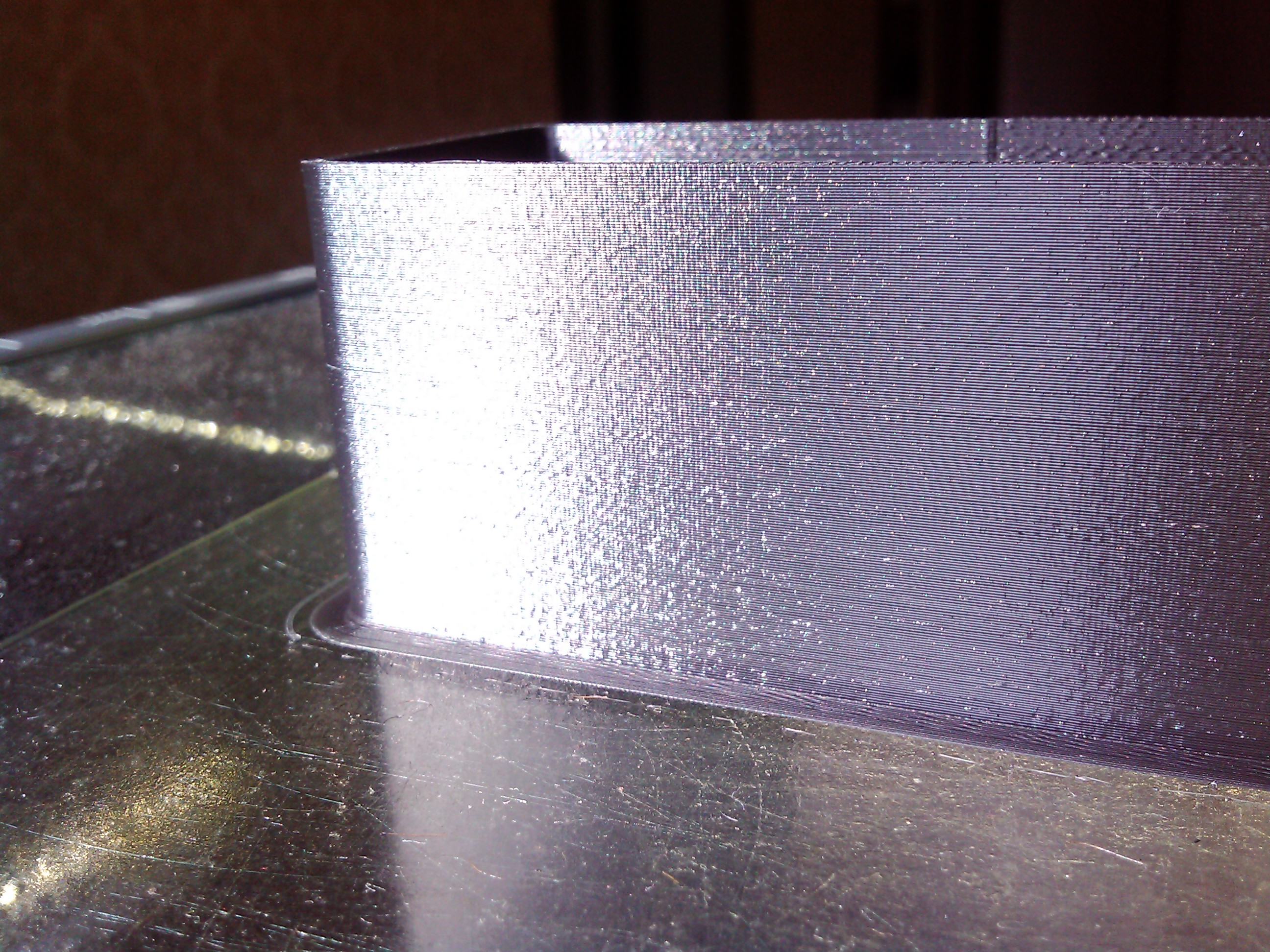

Вот так было раньше.
Кубик XY.jpg
macar2005

Сообщения: 142
Зарегистрирован: 22 янв 2015, 10:55
Откуда: Барнаул

Re: Принтер из металла

Сообщение wzor » 12 ноя 2016, 21:59

Что за втулки у Вас стоят за место подшипников?
wzor

Сообщения: 20
Зарегистрирован: 18 июн 2014, 16:04

Re: Принтер из металла

Сообщение macar2005 » 14 ноя 2016, 08:40

macar2005

Сообщения: 142
Зарегистрирован: 22 янв 2015, 10:55
Откуда: Барнаул

Re: Принтер из металла

Сообщение macar2005 » 16 дек 2016, 12:03

Очередная модификация принтера.
Создал группу https://vk.com/centrit_3d или https://vk.com/p_novichihin

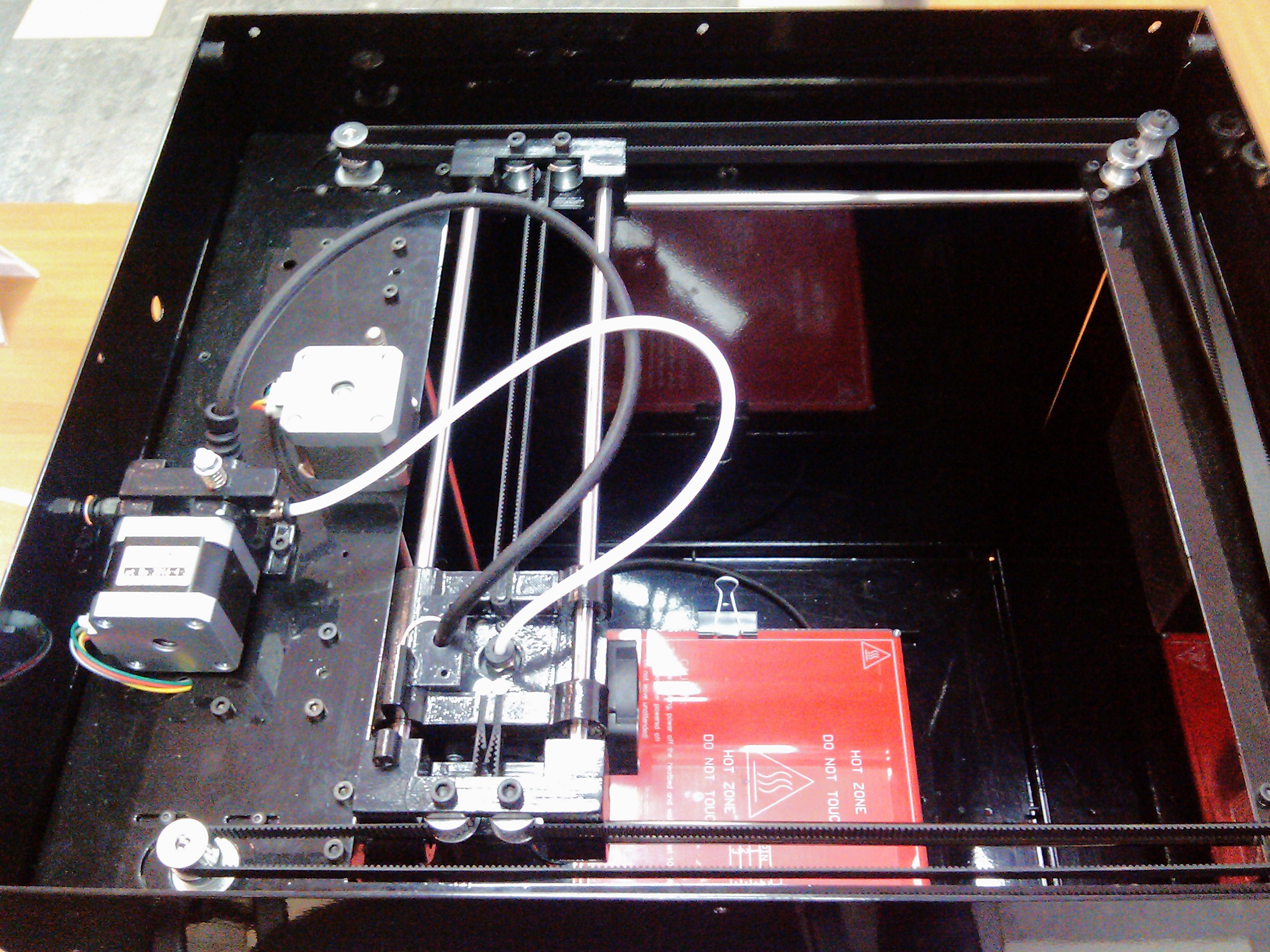

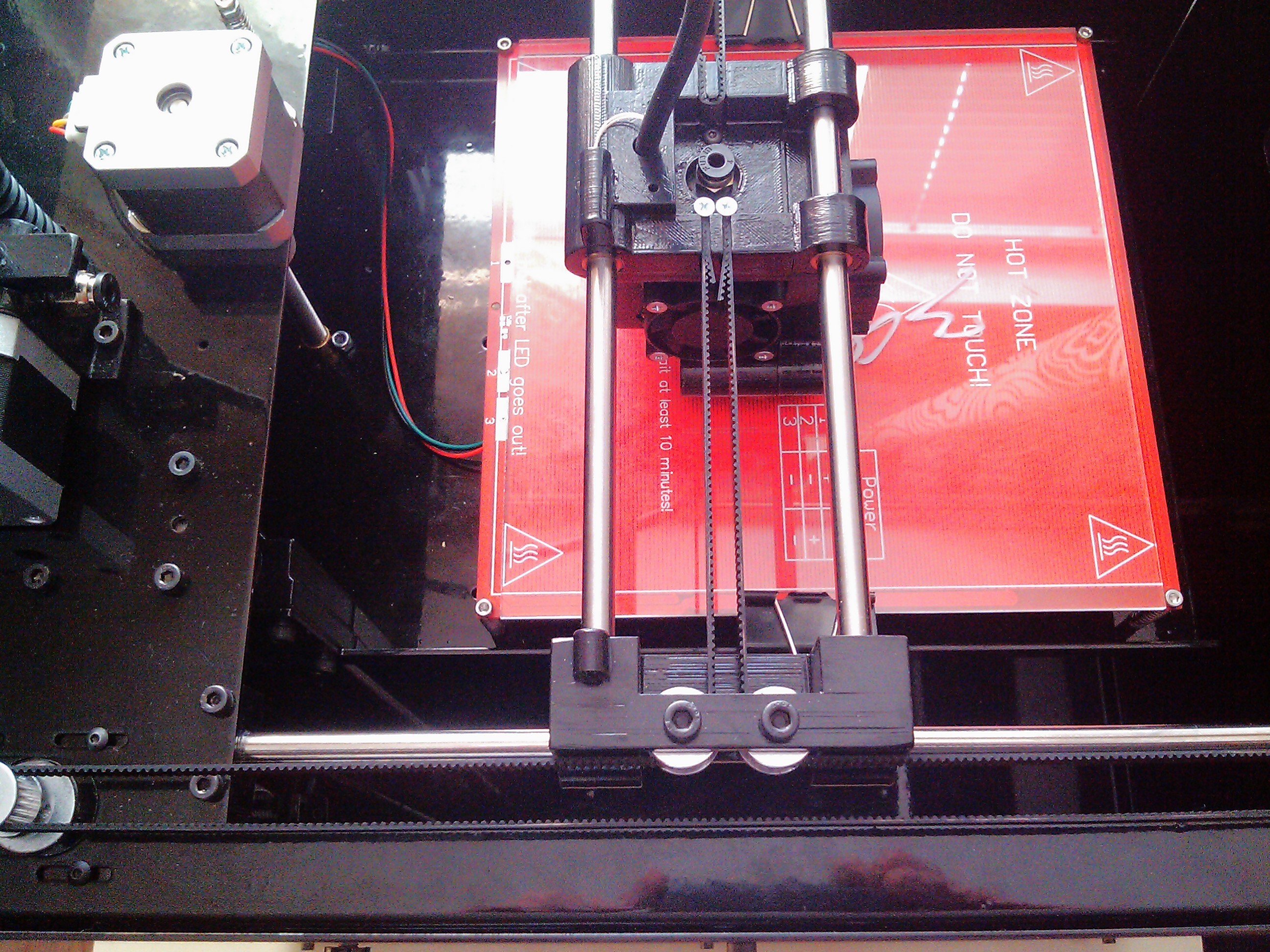

1. Усилена механика.
Механика 3.jpg

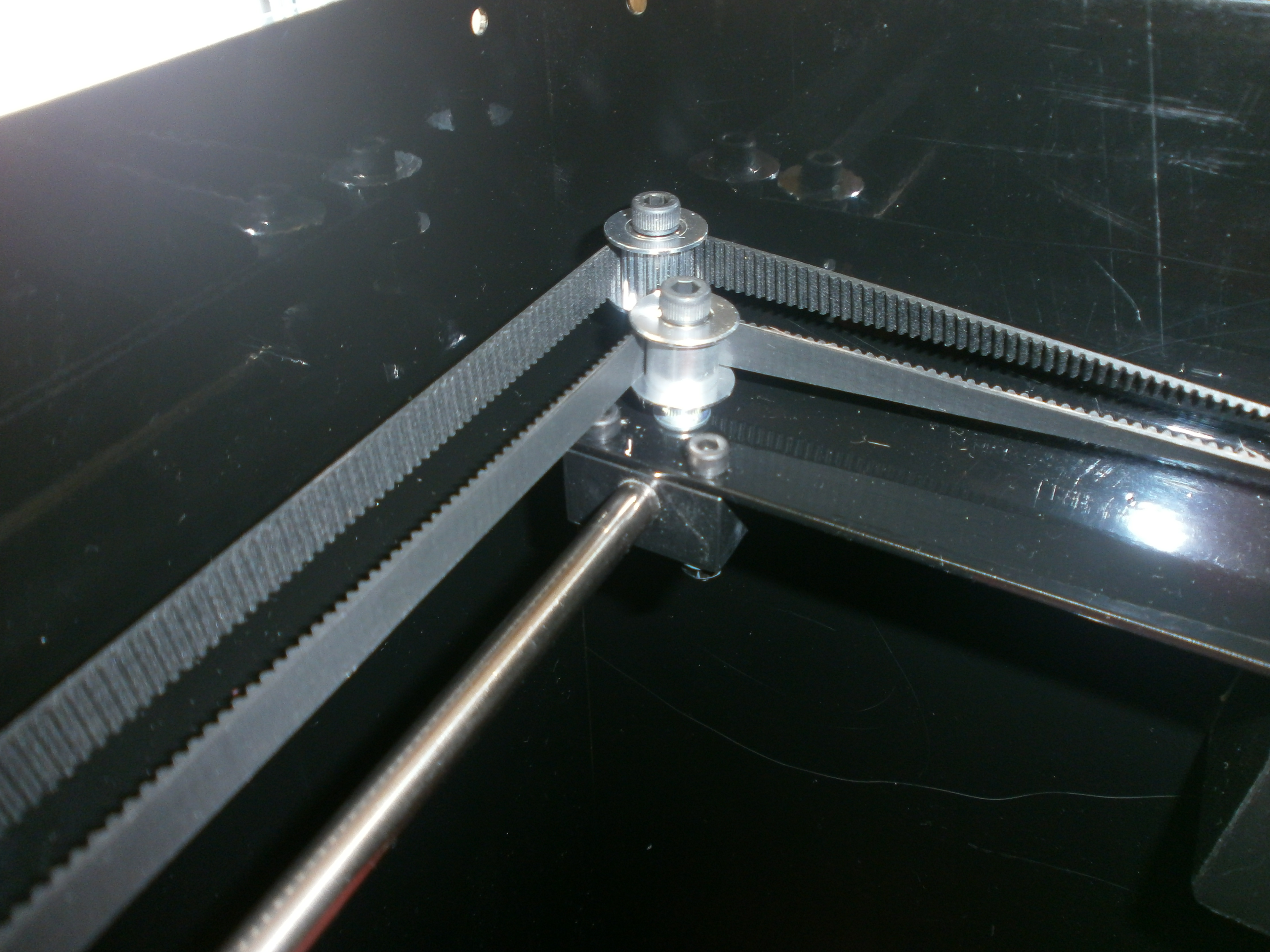

2. Ремни 9 мм
Р 3.jpg

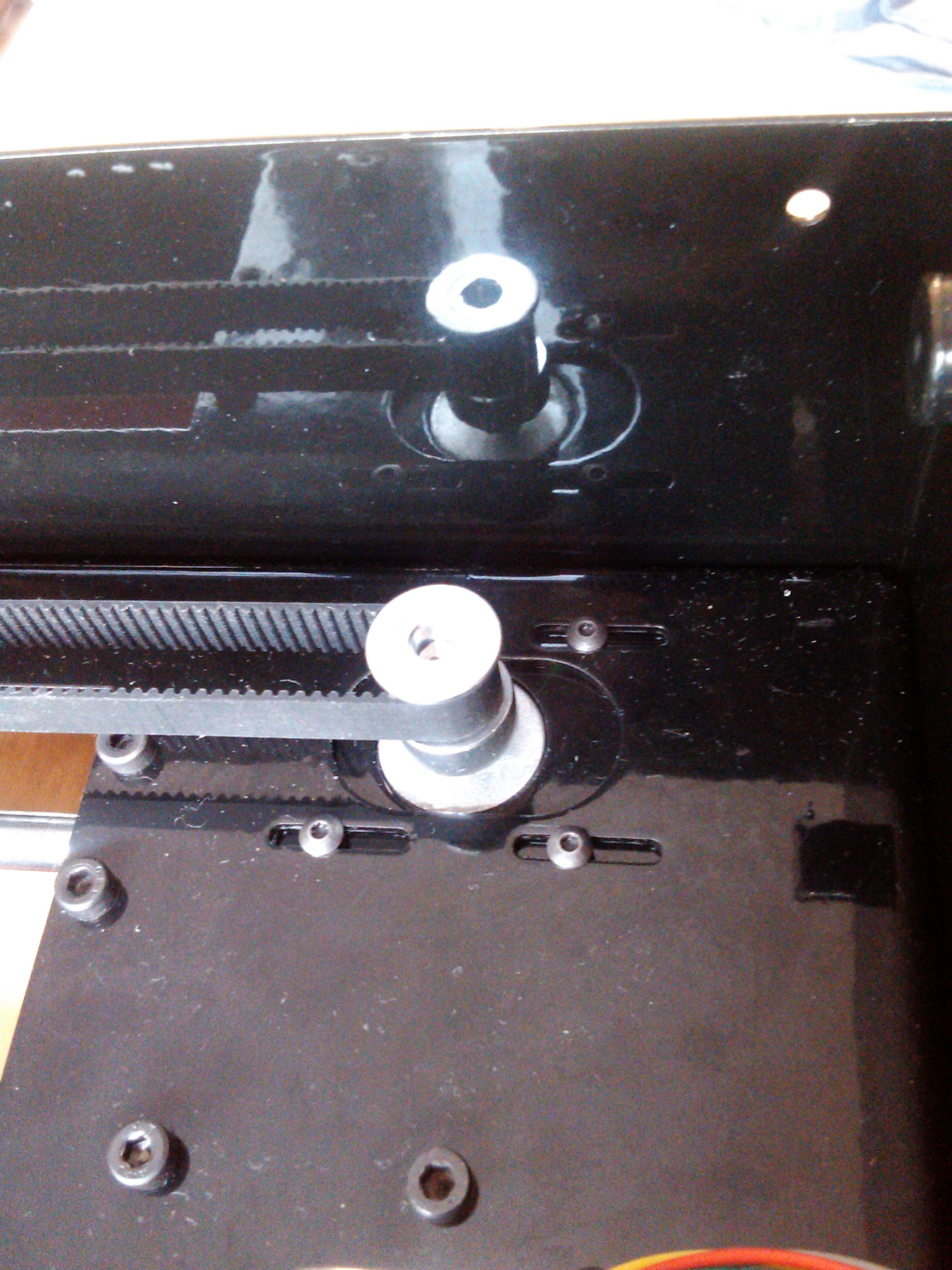

3. Предусмотрен плавный натяжитель ремней
Натяжитель 1.jpg

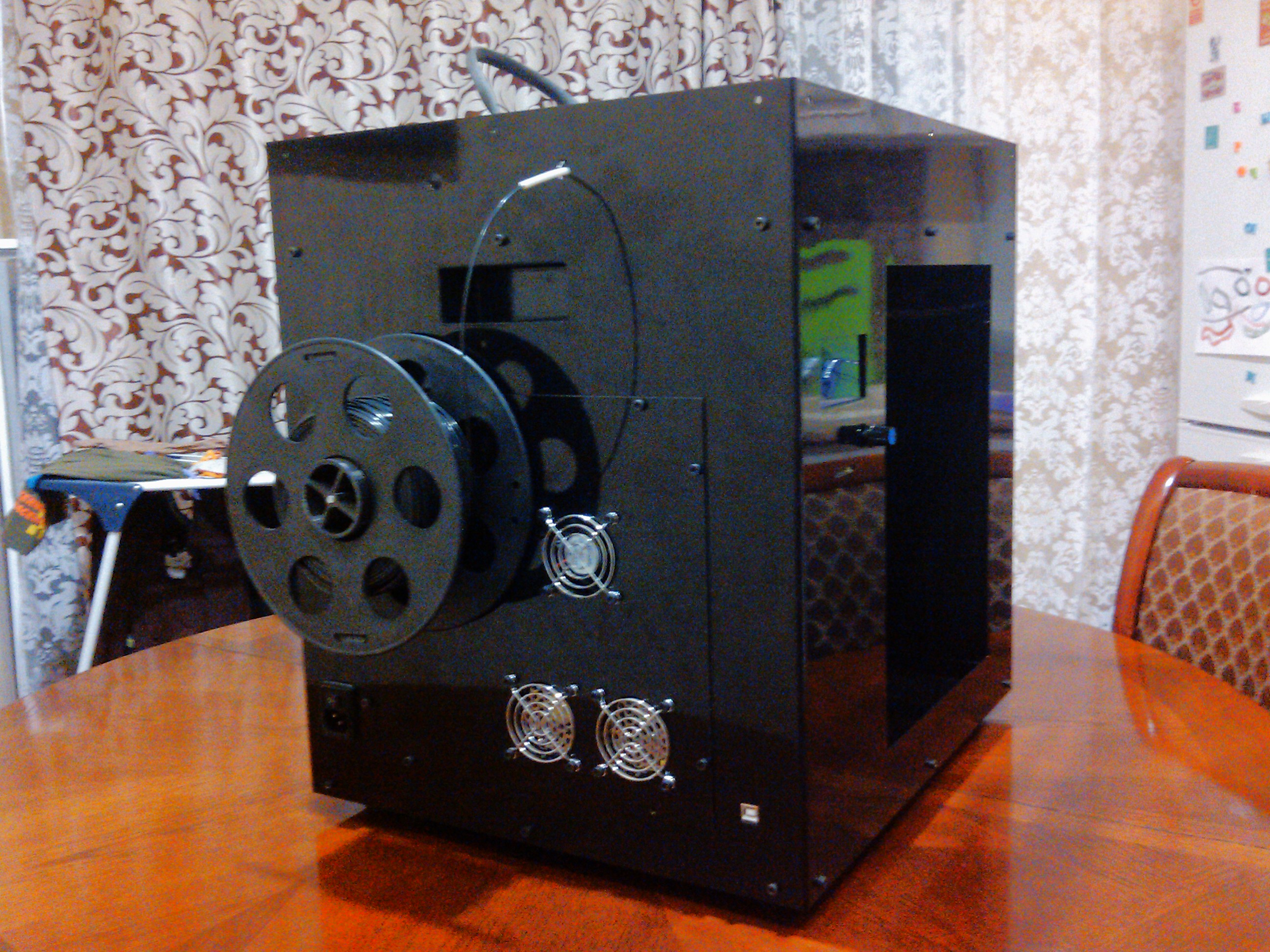

4. Закрыл корпус (поставил стёкла)

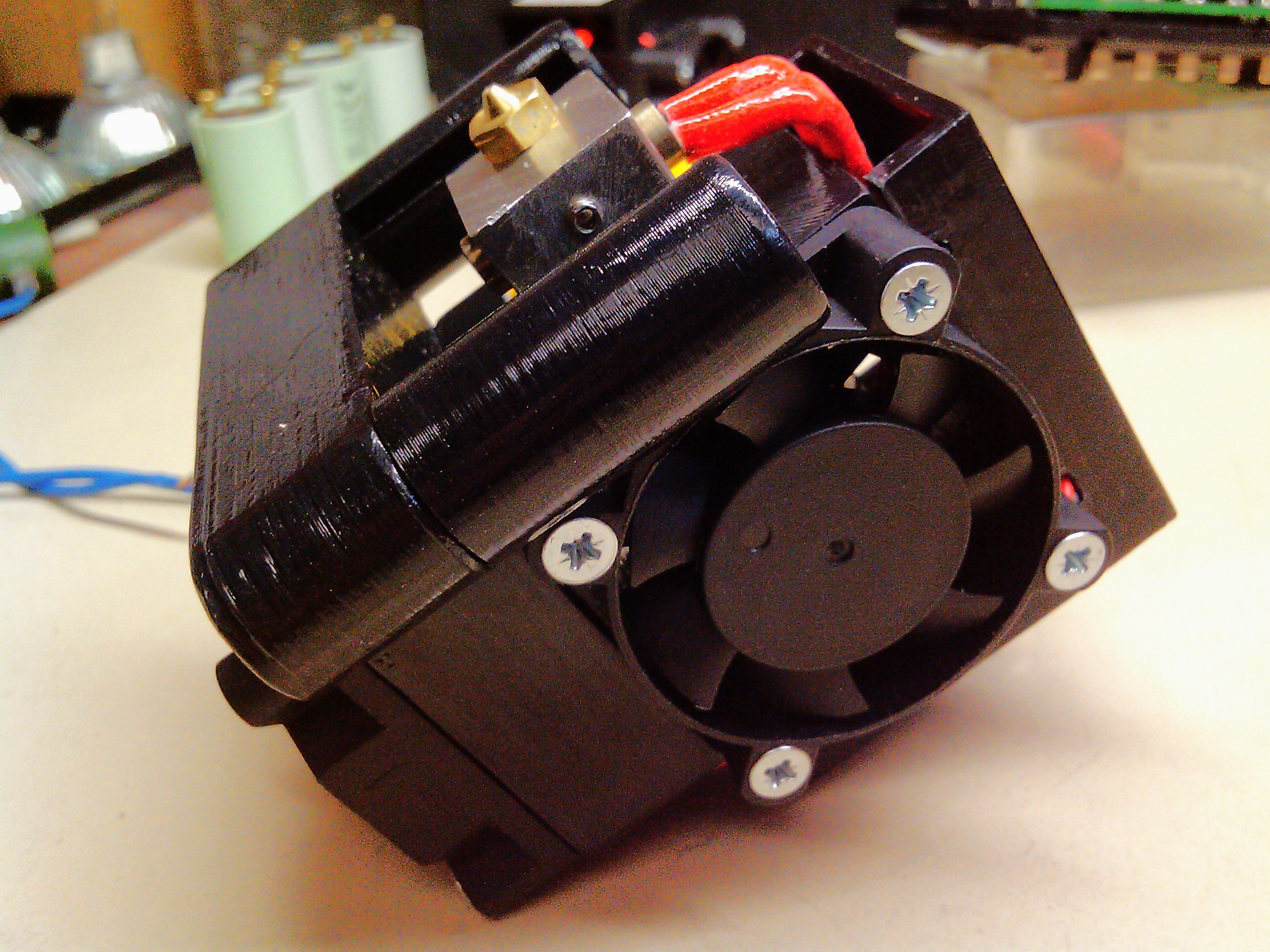

5. Быстросъемный модуль хотенда с обдувом.

https://vk.com/centrit_3d
macar2005

Сообщения: 142
Зарегистрирован: 22 янв 2015, 10:55
Откуда: Барнаул

Re: Принтер из металла

Сообщение macar2005 » 17 дек 2016, 10:18

Принтер продал, заказчик доволен.
Особенно его порадовал модуль хотэнда, я дал ему запасной (он печатает ФД пластом).
macar2005

Сообщения: 142
Зарегистрирован: 22 янв 2015, 10:55
Откуда: Барнаул

Re: Принтер из металла

Сообщение setar » 20 дек 2016, 08:55

выглядит действительно компактно, жаль что боуден
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Принтер из металла

Сообщение macar2005 » 20 дек 2016, 10:17

При помощи ваших тестов forum107/topic12890.html подобрал ретракт=6мм, скорость ретракта 30 мм/с и печатает.
С соплом 0,3 мм печатает заполнение на скорости 300 мм/с (ускорение 5000) без сбоев (периметр обычно 50).
Я работаю над микро-экстудером, но пока не получается.
macar2005

Сообщения: 142
Зарегистрирован: 22 янв 2015, 10:55
Откуда: Барнаул

Re: Принтер из металла

Сообщение Alexus12 » 20 дек 2016, 11:00

Меня одного смущают консольные ролики?
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43

Re: Принтер из металла

Сообщение setar » 20 дек 2016, 11:31

немного смущает, но может быть и достаточно:
тут не полностью консольное крепление - на каретке все по уму
и похоже заделка уходит глубоко в тело крепежных блоков и применяются каленые винты (кстати применение винтов в качестве осей на самое правильное решение но иногда и сам так делаю)
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Принтер из металла

Сообщение macar2005 » 21 дек 2016, 06:02

Ролики закреплены на болтах 5 мм (пробовал на 3 мм - гнутся). Под роликами упорные столбики из металла с внутренней резьбой.
macar2005

Сообщения: 142
Зарегистрирован: 22 янв 2015, 10:55
Откуда: Барнаул

Re: Принтер из металла

Сообщение Alexus12 » 21 дек 2016, 07:47

А вот такой вопрос. Экструдер горизонтально стоит. Трубка боудена при печати скользит по внешней крышке? При перемещении не сильно заламывается?
Если есть возможность можете снять видео как она движется?
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43

Re: Принтер из металла

Сообщение macar2005 » 21 дек 2016, 10:00

То, что экструдер стоит горизонтально это даже лучше (на мой взгляд). Трубка скользит по верхней крышке (если она установлена). Трубка не заламывается. Видео к сожалению нет (принтер у заказчика).
macar2005

Сообщения: 142
Зарегистрирован: 22 янв 2015, 10:55
Откуда: Барнаул

Re: Принтер из металла

Сообщение Myp » 21 дек 2016, 10:07

у меня так же трубка лежит, всё Ок.
сначала думал сделать жёсткий уголок на голове, чтоб избежать залома, но и без него всё нормально.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич
