добрый день! наконец то сегодня первый раз запустил печать на своем франкинштейне. собранном из кусков умерших сканеров, принтеров и прочей техники.... несмотря на вид принтера - конструкция жесткая. в перспективе планируется замена многого напечатанным.
пластик abs bestfelament. печатал без подогрева стола стола(терморезюк забыл заказать, а в магазин неохото было ехать). прилипать начало практически сразу.
блин конечно же получлся комом...
погадайте по фотографиям пожалуйста и скажите что исправлять.


после печати много пластика выдавливается с сопла.. нормально это? я читал у у многих просто капелька висит...


мои предположения:
1) не перпендикулярна Z к XY, т.к. слои съезжают
2) явно что то не то с настройками сопла, т.к. наверное прога думает что сопло больше, чем по факту (у меня 0.3)

Печатал программой pronterface
может подскажите прогу чтоб дерево поняло как настроить и пользоваться ею?

заранее спасибо!

Откалибровать экструдер бы, явный недолив как на периметрах, так и в заполнении. На холодном столе вместо малярного скотча можно для мелочевки попробовать раствор абс в ацетоне - говорят держит. Прога - рекомендую kisslicer, вполне можно разобраться и "дереву" тут и тема есть по киссу

Я бы посоветовал ТС получше изучить форум, все вопросы сами отпадут.

Вот полезный для начинающих блог http://null-b.blogspot.ru/ ,
в своё время очень помог

А так- начните с механики по порядку:
- перпендикулярность осей
- люфты кареток
- натянутость ремней
Далее проверить ток на драйверах:
http://3deshnik.ru/blogs/akdzg/pravilnaya-nastrojka-toka-dlya-shagovyx-dvigatelej
А размер сопла в слайсере выставляется. Pronterface- программа для управления принтером, скорее всего у вас в неё интегрирован Slic3r, его и нужно настраивать.

Vlad-I писал(а):Прога - рекомендую kisslicer, вполне можно разобраться и "дереву" тут и тема есть по киссу

Ну вы конечно посоветовали самый сложный в освоении слайсер
Slic3r и тот проще, а идеален для начала (imho)- Cura 15.04

Во первых мои поздравления - свой конструктив это достойно!
из рекомендаций:
сейчас у вас две базовых проблемы (остальные за этими пока не видны)
1. длинная трубка подачи (тип экструдера называется bowden). Такая длинна трубки не позволяет управлять прутком с достаточной точностью из за нелинейной упругости. Отсюда и вытекание пластика после печати и невозможность откалибровать экструдер.
Рекомендую либо полностью уйти от трубки разместив мотор на каретке X (это предпочтительно), такой конструктив бывает двух типов - с шестерней (wade extruder) или с прямой подачей (direct extruder).
примеры:
http://www.thingiverse.com/thing:446167
http://www.thingiverse.com/thing:18379
рекомендую начать с последнего (wade extruder) - меньше потенциальных проблем, про вес не беспокойтесь для ваших валов и широких ремней это очень легкая задача.

если же все же хочется трубку подачи то делайте ее минимальной длинны, вплоть до такого решения:
forum107/topic15263-165.html#p354459

2. геометрия хромает и получается гистерезис из за высокого сопротивления подшипников скольжения.
рекомендую переход на каретки опирающиеся на подшипники качения. типа такого (можно сделать на фанерке или другими доступными технологиями), прелесть схемы в самоцентровке и неприхотливости к точности исполнения. Ну и очень легко кататься будет.
forum107/topic11219.html#p247919 (ниже по теме тоже есть вариации, полистайте)

Но обязан предупредить - применение подшипников качения через некоторое время потребует смены валов, так как принтерные валы не каленые и на нах через несколько месяцев образуется выработка. За это время вы успеете спроектировать и отпечатать себе элененты для следующей реинкарнации принтера.

Спасибо за советы!
мде, люфты конечно практически везде присутствуют... но я постарался так или иначе сделать чтоб каретки прижимались в одну сторону. развесовкой и т.д.
стол вообще пока просто фанера по валам ползает. диаметр валов 17мм, хрен где найдешь ползающие подшипники.

так то понимаю, что подачу надо помаксимуму к экстредеру перенести. просто хотел уже напечатанным деталями доводить всё до ума.

валы подшипниками убивать не хочется, больше такие я уже нигде не достану)
а фторопластовые втулки нормально будут скользить? нашел у себя цилиндрик фторопласта(ф40мм, l=200мм), хочу к токарю сходить, чтоб на X настрогал мне втулок.
подачу хочу навесить на Х каретку но попозже. сначала надо распечатать нормальную каретку с норм втулками)

rapidshe писал(а):стол вообще пока просто фанера по валам ползает. диаметр валов 17мм, хрен где найдешь ползающие подшипники.

так принтер под рукой, напечатай из нейлона(тримерная леска) подшипники(цилиндр с загнутыми внутрь лепестками скользящими по валу) не помню как точно их называют, на форуме полно про них всего.
хотя бы из абс или пла на первое время пойдет.
с такими валами смысла в боудене нет, движки судя по фото 17, тоже вытянут достойно, ставь подачу на каретку.
на подшипники для сохранности валов можно напечатать ролики, или токорю заказать из капролона, тефлона, хоть полиуретана.
каретки на подшипниках качения, на порядок эффективней, как по отсутсвию люфтов, так и по плавности(легкости) хода
постарайся максимально жестко все закрепить(без качений, без биений, без люфтов), стяжками, клеем, холодной сваркой.
попробуй печать большим диаметром сопла, жидкий пластик многое сглаживает.
проверь реальную высоту поднятия от заданной.(я у себя при первом запуске, по запаре попутал шаг стандартной М8 шпильки 1 и 1.25, как результат все было выше на 25%, все настроил подогнал, а обнаружил через неделю при установке напечатанного крепления, похожие симптомы были)

rapidshe писал(а):диаметр валов 17мм, хрен где найдешь ползающие подшипники.

Ай Ай, совсем ссылки не посмотрел.
я привел модель каретки которая опирается на подшипники качения - самые классические маленькие

Добавлено спустя 3 минуты 3 секунды:

rapidshe писал(а):валы подшипниками убивать не хочется, больше такие я уже нигде не достану)
а фторопластовые втулки нормально будут скользить? нашел у себя цилиндрик фторопласта(ф40мм, l=200мм), хочу к токарю сходить, чтоб на X настрогал мне втулок.

Да не нужны вам эти валы, поверьте опыту - это не очень хорошая вещи, "проходной" вариант.
все кроме фрелона и аналогов будет кататься плохо (они просто не предназначены для частой смены направлений), но стоимость фрелона столь высока что тогда уже рельсы покупать нужно типа hiwin

Добавлено спустя 1 минуту 5 секунд:

rapidshe писал(а):подачу хочу навесить на Х каретку но попозже. сначала надо распечатать нормальную каретку с норм втулками)

не верное предположение
в таком режиме нормальную каретку распечатать не получится

попытка 2: сначала всё шло более менее нормально(относительно первого раза ) потом какойто сдвиг по X...

попытка 3: пока в процессе, но чото много пластика давит наверное. по подаче откалибровано хорошо(не ручаюсь за десятки)

круги овальные -> гистерезис от повышенного трения подшипников
сдвиг слоев -> срыв шагов от повышенного трения подшипников

излишки на первом слое это не показатель, возможно сплющивание первого слоя из за некорректно выставленного уровня стола.
рекомендую смотреть на верхний слой, невысокой шайбы, причем чтобы убрать излишки первого слоя плотность заполнения желательно иметь не больше 50% (параметр слайсера)

опять перескочил... сделал новый файл в куре, запустил печатью только щас подумал уменьшить скорость холостого перемещения.
настройки куры:



Добавлено спустя 11 минут 13 секунд:

setar писал(а):

rapidshe писал(а):диаметр валов 17мм, хрен где найдешь ползающие подшипники.

Ай Ай, совсем ссылки не посмотрел.
я привел модель каретки которая опирается на подшипники качения - самые классические маленькие

Не, я уже взял на заметку) ссылки все посмотрел) мне понравилось предложение для них распечать "обоймы@ чтоб валы не сильно елись.

setar писал(а): Да не нужны вам эти валы, поверьте опыту - это не очень хорошая вещи, "проходной" вариант.
все кроме фрелона и аналогов будет кататься плохо (они просто не предназначены для частой смены направлений), но стоимость фрелона столь высока что тогда уже рельсы покупать нужно типа hiwin

понял, значит не буду зацикливаться на этих валах... а они такие приятные, мощные)

setar писал(а):

rapidshe писал(а):подачу хочу навесить на Х каретку но попозже. сначала надо распечатать нормальную каретку с норм втулками)

не верное предположение
в таком режиме нормальную каретку распечатать не получится

имел ввиду на Y

точность те щя лишняя, высоту 0,2 ставь

я бы даже сказал 0.25 а то и 0.3

исправил пару косяков: 1) на который указали вы, 2) "о чем я только думал делая такую хрень!"
1)


2)
было так:

и лучшее фото, на котором видно что между мотором и шестерней сантиметров 5

Теперь можно делать калибровку экструдера, рекомендую в закладки тему "ОГЛАВЛЕНИЕ",
там ссылки на всякие типовые задачи forum107/topic13287.html

прогресс!!!)




но еще работать и работать....)

Добавлено спустя 59 минут 29 секунд:
Re: первая печать на "самоделке". помогите советами. многофото
не сразу заметил что скорость первого слоя и последующих задается отдельно. второй раз поставил скорость печати первого слоя 15мм/с, остальных 25мм/с.

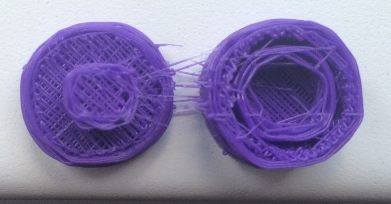

на новых настройках с большим трудом, но всё таки две детальки зашли друга в друга

Добавлено спустя 1 час 42 минуты 4 секунды:
Re: первая печать на "самоделке". помогите советами. многофото

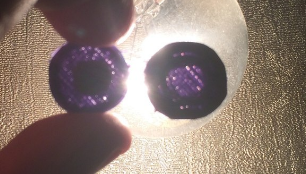

блин, походу очень сильное сопротивление по Х(стол). всеже идеальный круг не получается(
ремни дальше натягивать уже некуда. будет перебор.
от 9.5мм до 10.2мм колебание в диаметре мелкого штырька

надо попробовать еще раз откалибровать оси...
