Проект принтера

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Проект принтера

Сообщение Myp » 15 ноя 2016, 11:28

что-то люфтит, а в остальном неплохо)
донастроить ретракт и обдув и будет совсем хорошо.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 16639
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Проект принтера

Сообщение andryblack » 15 ноя 2016, 13:20

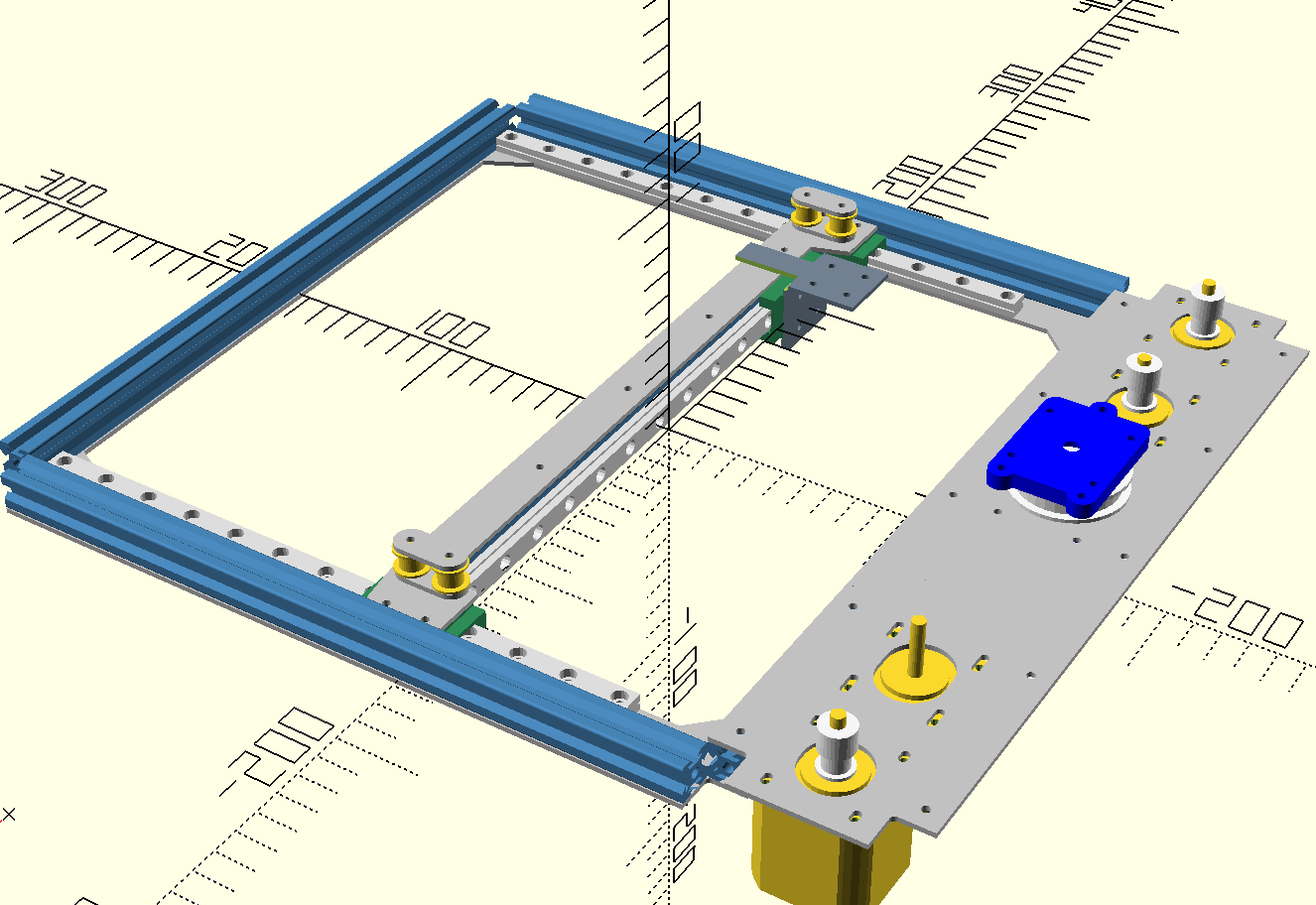

Да, не нравится жесткость портала, буду переделывать. Никак не могу запректировать натяжитель ремней. Есть идея заюзать гитарные колки под это.
Screen Shot 2016-11-15 at 12.20.06.png
Аватара пользователя
andryblack

Сообщения: 67
Зарегистрирован: 27 мар 2016, 02:23
Откуда: St. Petersburg
прог. языки: C++

Re: Проект принтера

Сообщение setar » 15 ноя 2016, 13:59

основу крепления мотора сделать подвижной по направляющим
и болтиком натягивать ?
так
Вложения

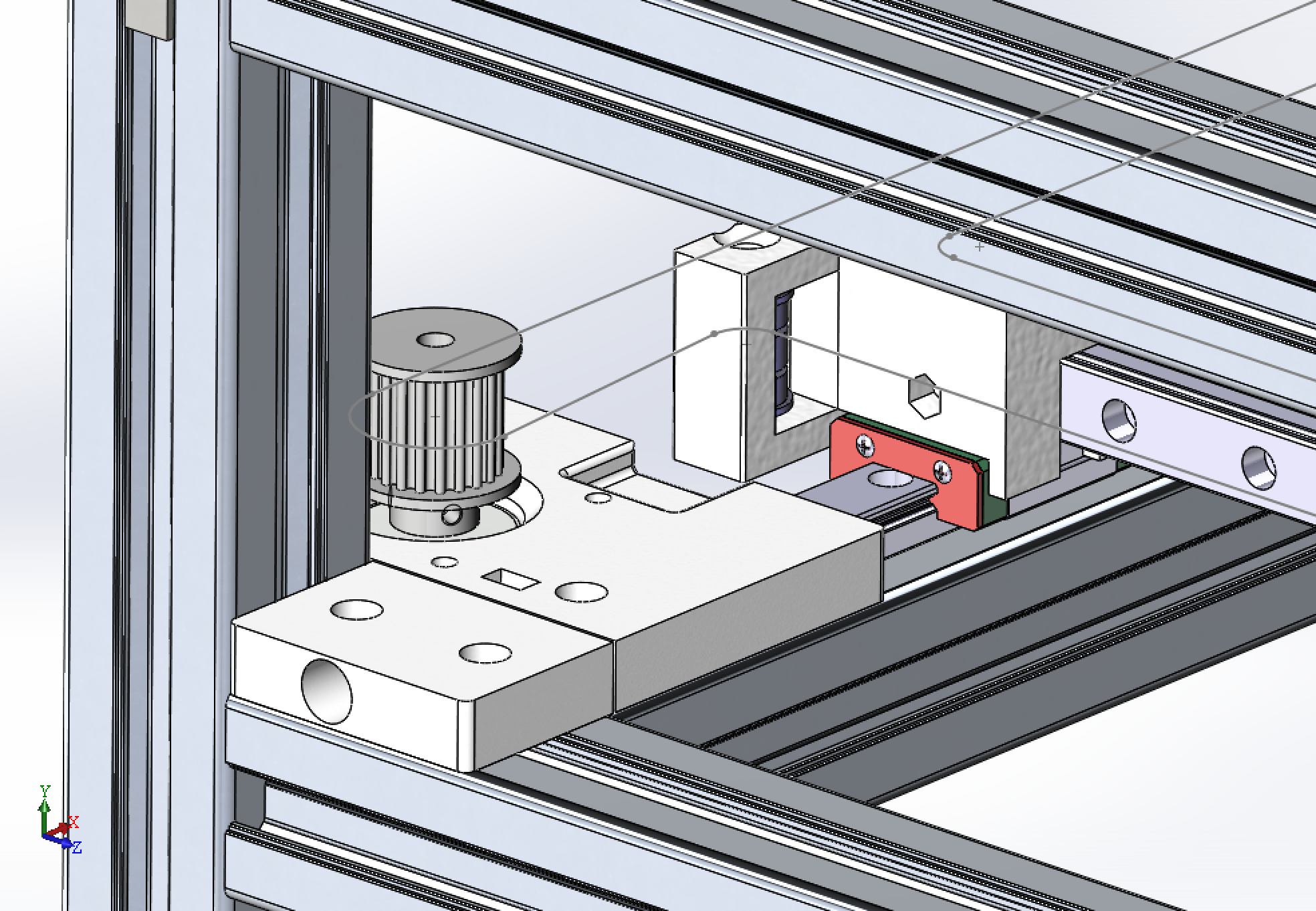

Снимок экрана 2016-11-15 в 12.56.57.png
Снимок экрана 2016-11-15 в 12.56.05.png
Аватара пользователя
setar
Site Admin

Сообщения: 9583
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Проект принтера

Сообщение andryblack » 15 ноя 2016, 17:00

setar писал(а):основу крепления мотора сделать подвижной по направляющим
и болтиком натягивать ?
так

Не, у меня там места нет совсем, а раму переделывать уже не буду. И так проект золотой)
Аватара пользователя
andryblack

Сообщения: 67
Зарегистрирован: 27 мар 2016, 02:23
Откуда: St. Petersburg
прог. языки: C++

Re: Проект принтера

Сообщение andryblack » 03 мар 2017, 03:13

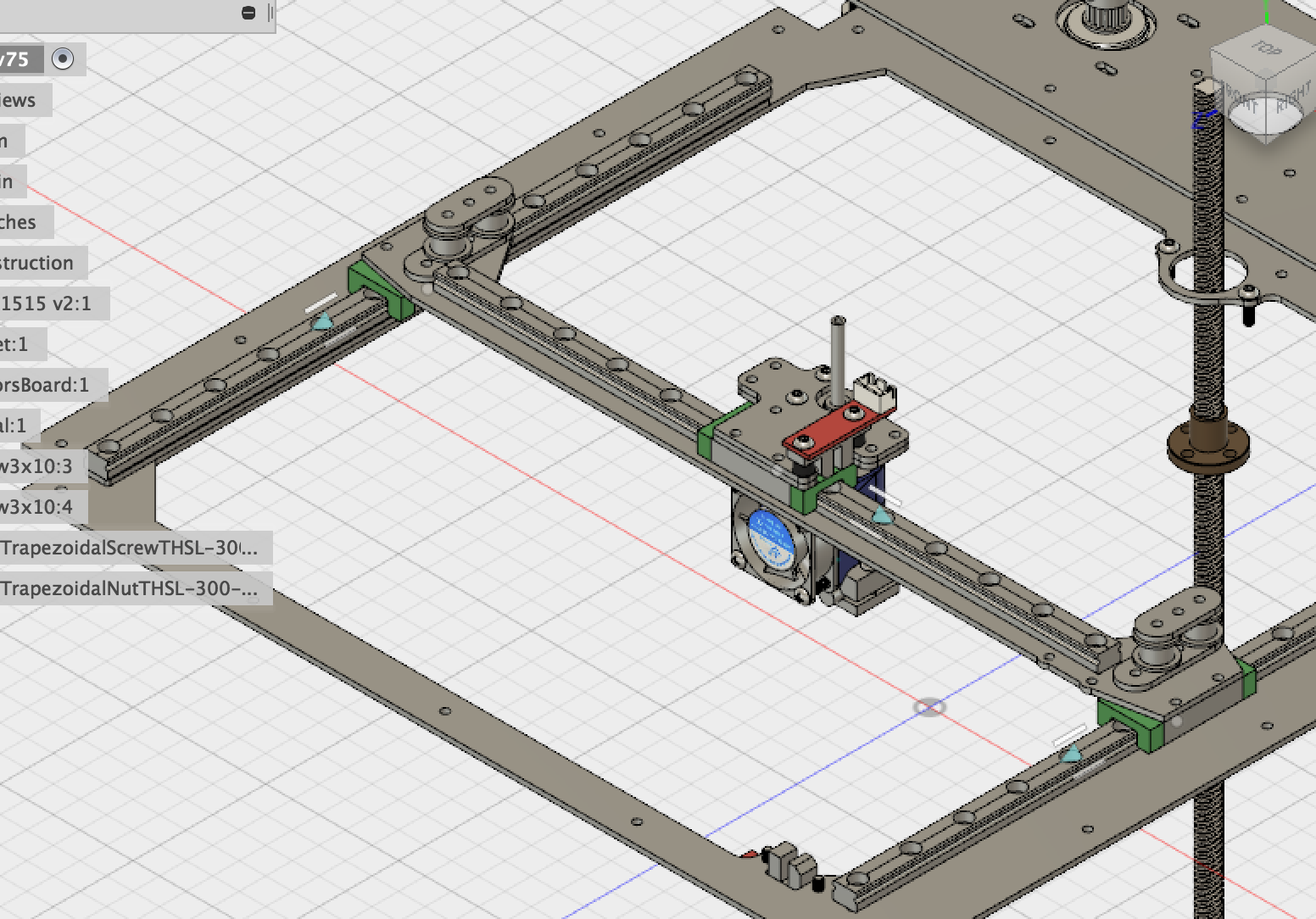

Тем временем портал все-таки решил переделать. Заодно по наводке с этого форума сменил "инструмент".
Тут можно покрутить и разобрать на части: http://a360.co/2mjPzdT
Screen Shot 2017-03-03 at 02.11.33.png

Материал 2мм алюминий
Аватара пользователя
andryblack

Сообщения: 67
Зарегистрирован: 27 мар 2016, 02:23
Откуда: St. Petersburg
прог. языки: C++

Re: Проект принтера

Сообщение MarKas » 03 мар 2017, 09:56

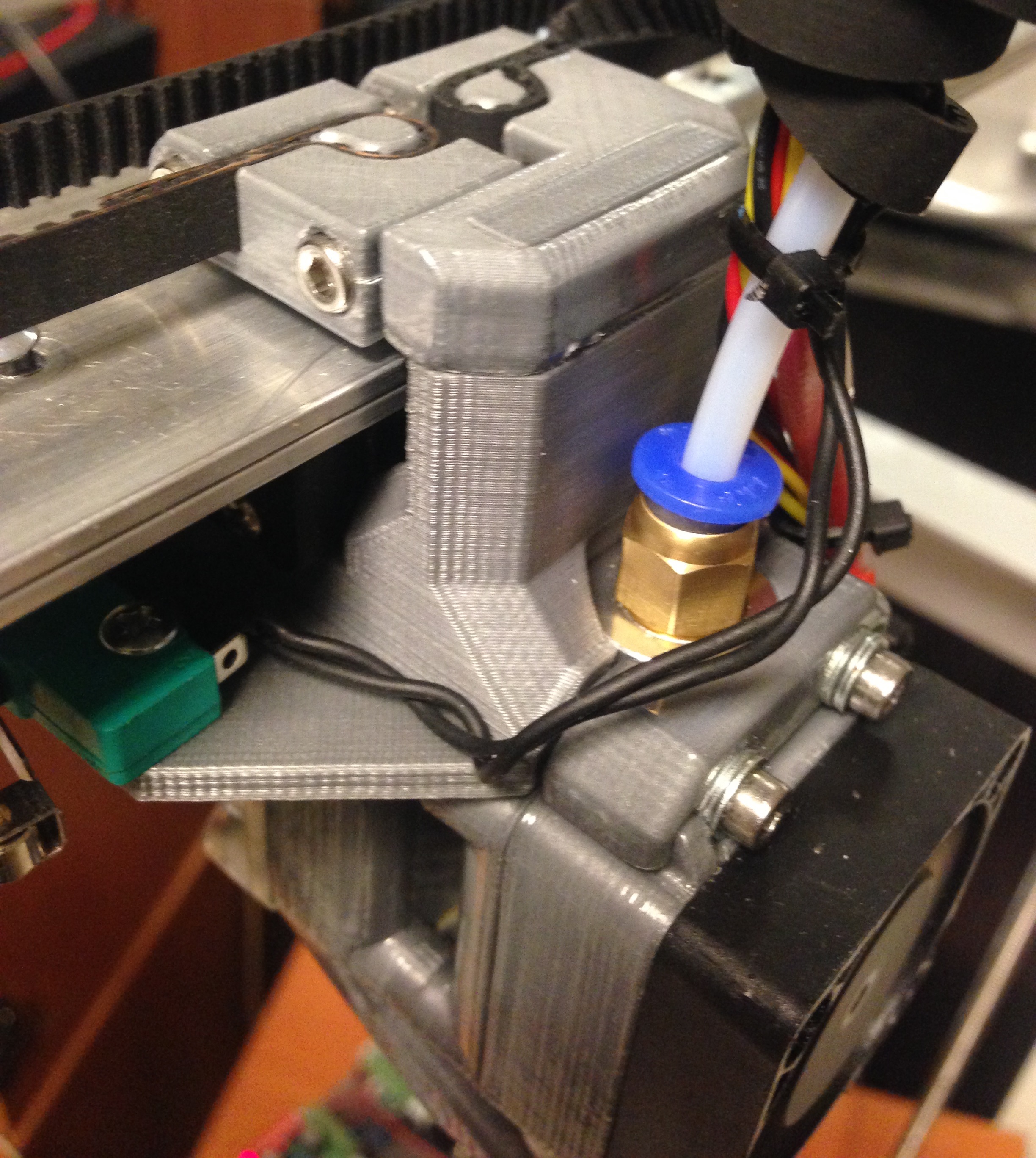

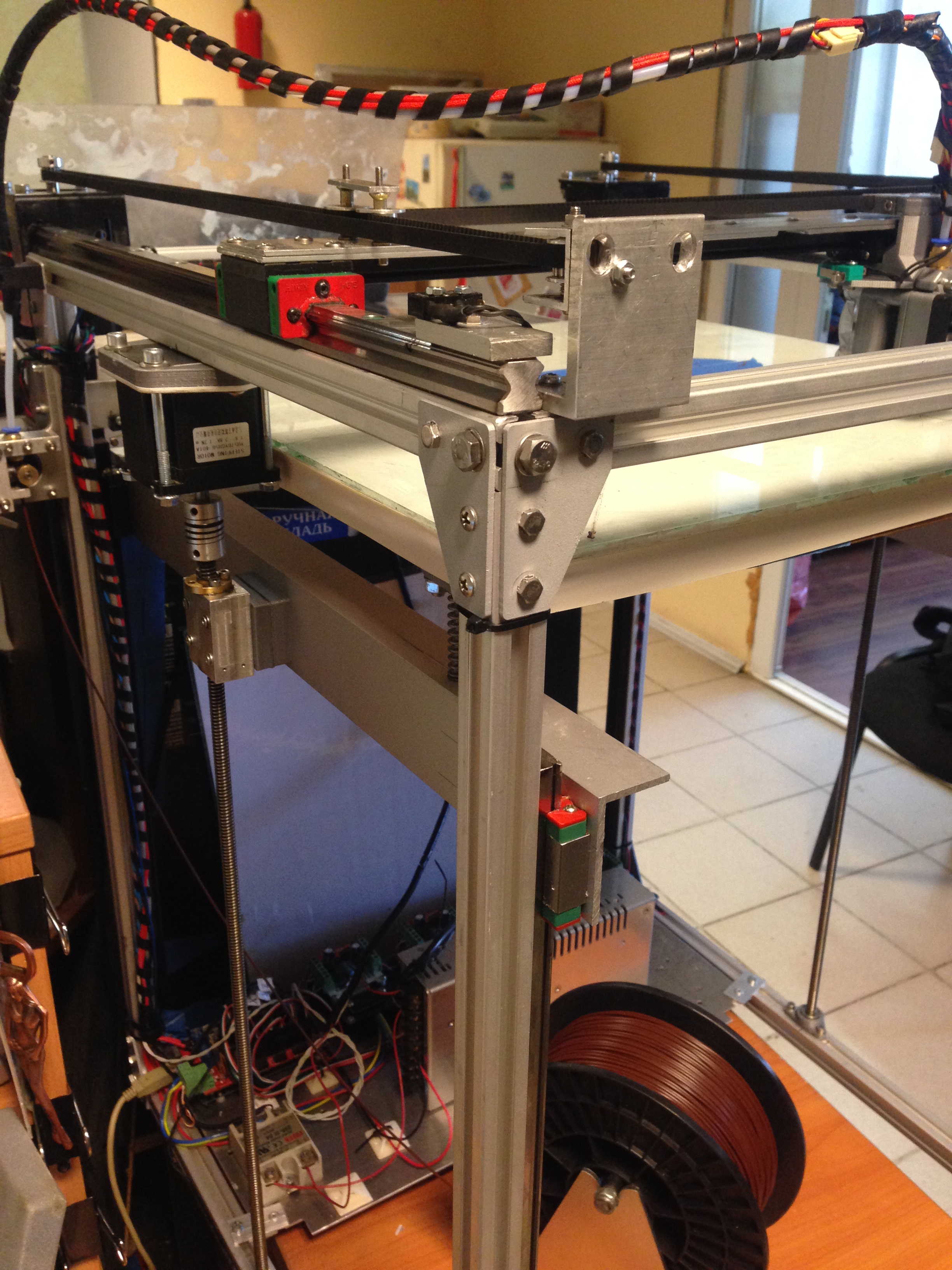

Довожу свой принтер построенный по аналогичной схеме, но под стол 400*400.
Может пригодится
Изначально стол тоже хотел крепить на раме из профиля.
Отказался из-за неудобства монтажа стола и избыточности элементов
Поперечные связки оказались лишними.
marat 845.JPG

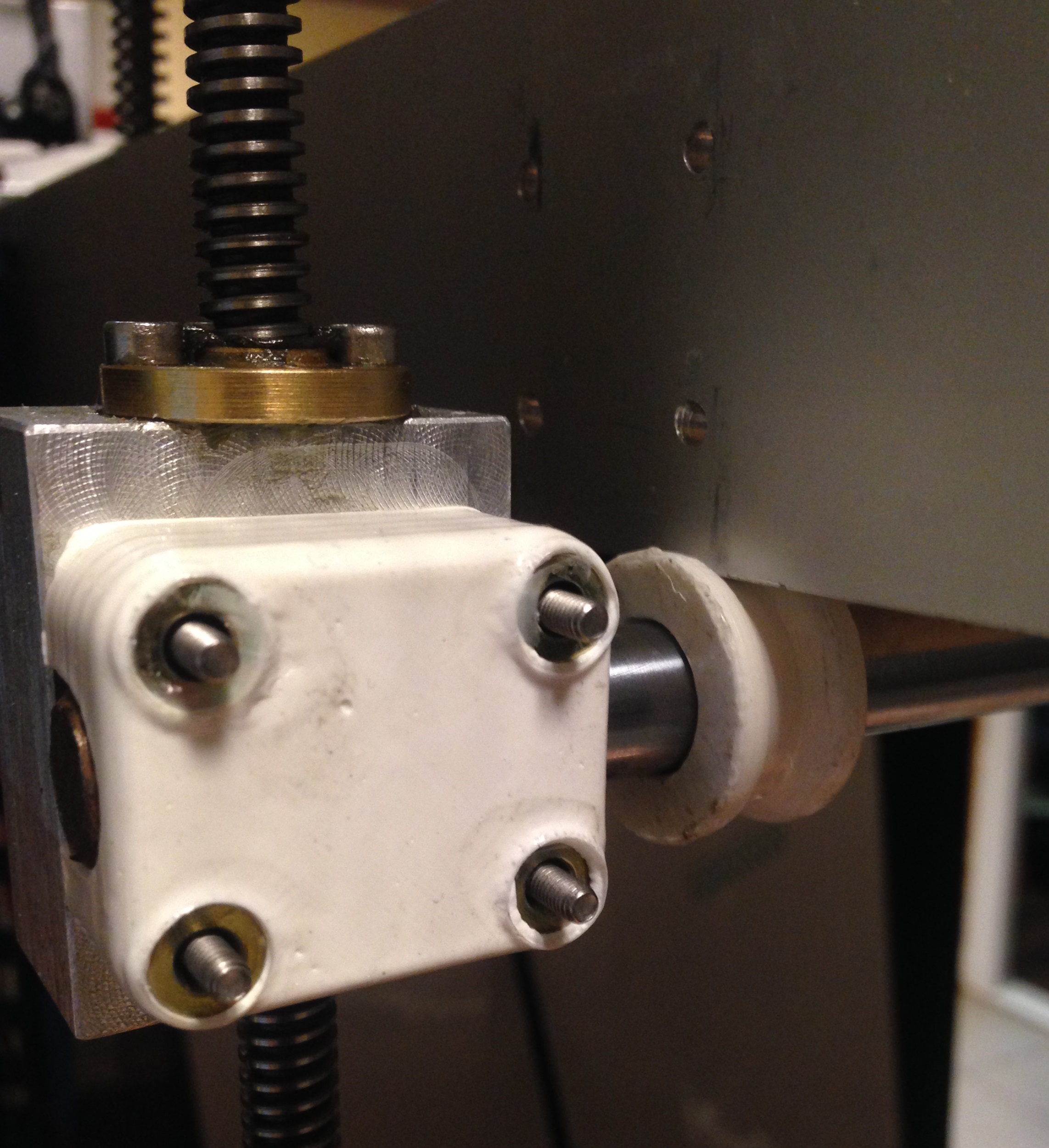

Зато появилась возможность гибкого (по X-Y) крепления к Z

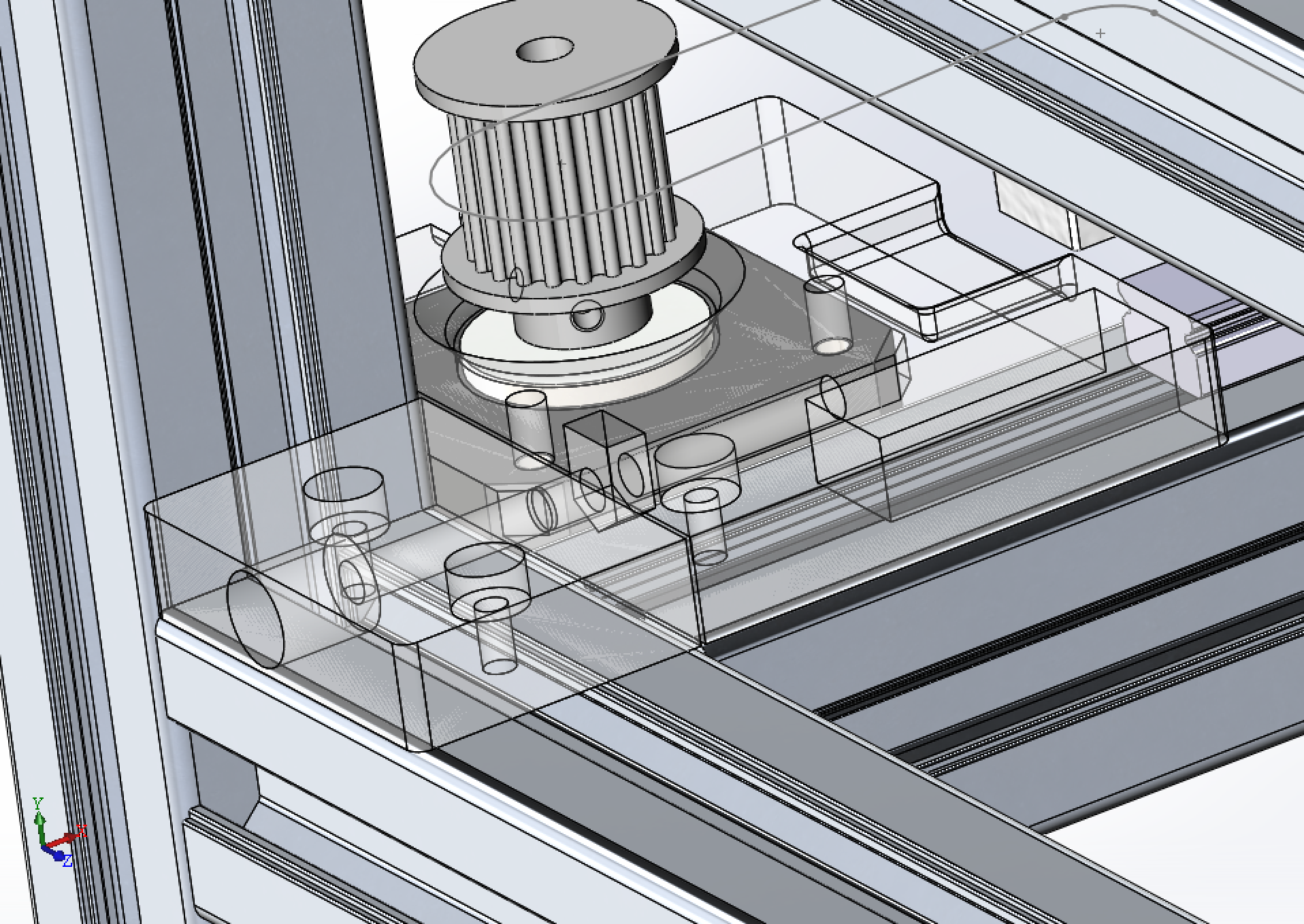

Крепление и натяг ремней решил так как на картинке. Натягом не пользуюсь. Ремень длинный, достаточно натянуть при установке, но можно и болтами на 8мм дотянуть. (Рисовал в солидворкс, поделюсь моделью если интересно)


Сначала тоже хотел раму для X-Y заказывать. Но возможности не было, сваял пока так. И этого оказалось достаточно
кинематика h-Bot перекосов нет. Ускорение 3000, джерк 40

Добавлено спустя 30 минут 11 секунд:
Для облицовки подобных корпусов наверно удобнее использовать вспененный ПВХ.
Используется у рекламщиков. Режется ножом, красится, клеится намертво дихлорэтаном, космофеном, цианоакрилатом, обладает звуко и термоизоляционными свойствами, не деформируется от температуры, легкий.
Светильники для аквариумов из него клеят. Температура, влага, нагрев - держит прекрасно.
MarKas

Сообщения: 115
Зарегистрирован: 14 май 2014, 20:57
Откуда: Екатеринбург
ФИО: Марат

Re: Проект принтера

Сообщение droll91 » 04 мар 2017, 13:32

MarKas писал(а):Зато появилась возможность гибкого (по X-Y) крепления к Z

Классная реализация! Возьму на заметку)
droll91

Сообщения: 27
Зарегистрирован: 23 ноя 2015, 08:38

Re: Проект принтера

Сообщение andryblack » 04 мар 2017, 16:06

Стол рама и корпус устраивают в текущей реализации, поэтому их не моделил заново. Изменен только портал. Еще собираюсь заказать оригинальные hiwin, чтобы закрыть вопрос с механикой полностью.
Аватара пользователя
andryblack

Сообщения: 67
Зарегистрирован: 27 мар 2016, 02:23
Откуда: St. Petersburg
прог. языки: C++

Re: Проект принтера

Сообщение Alexus12 » 05 мар 2017, 08:17

andryblack писал(а):Да, не нравится жесткость портала, буду переделывать. Никак не могу запректировать натяжитель ремней. Есть идея заюзать гитарные колки под это.
Screen Shot 2016-11-15 at 12.20.06.png

А что за ещё 2 мотора, с валами вверх, которые возле основных стоят? Экструдеры?
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + MKS SBASE v1.2 + MKS TFT28 v1.2 + E3D V6 1,75 мм (боуден) (в процессе эксплуатации)
Alexus12

Сообщения: 960
Зарегистрирован: 18 дек 2014, 01:43

Re: Проект принтера

Сообщение andryblack » 05 мар 2017, 12:24

Alexus12 писал(а):А что за ещё 2 мотора, с валами вверх, которые возле основных стоят? Экструдеры?

Экструдер и привод стола, на предидущих страницах есть фотки.
Аватара пользователя
andryblack

Сообщения: 67
Зарегистрирован: 27 мар 2016, 02:23
Откуда: St. Petersburg
прог. языки: C++

Re: Проект принтера

Сообщение andryblack » 17 мар 2017, 20:40

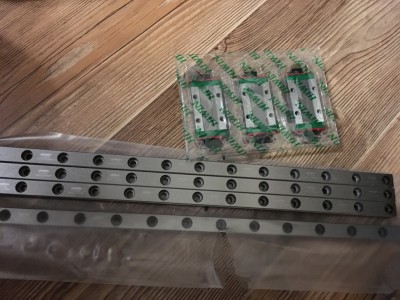

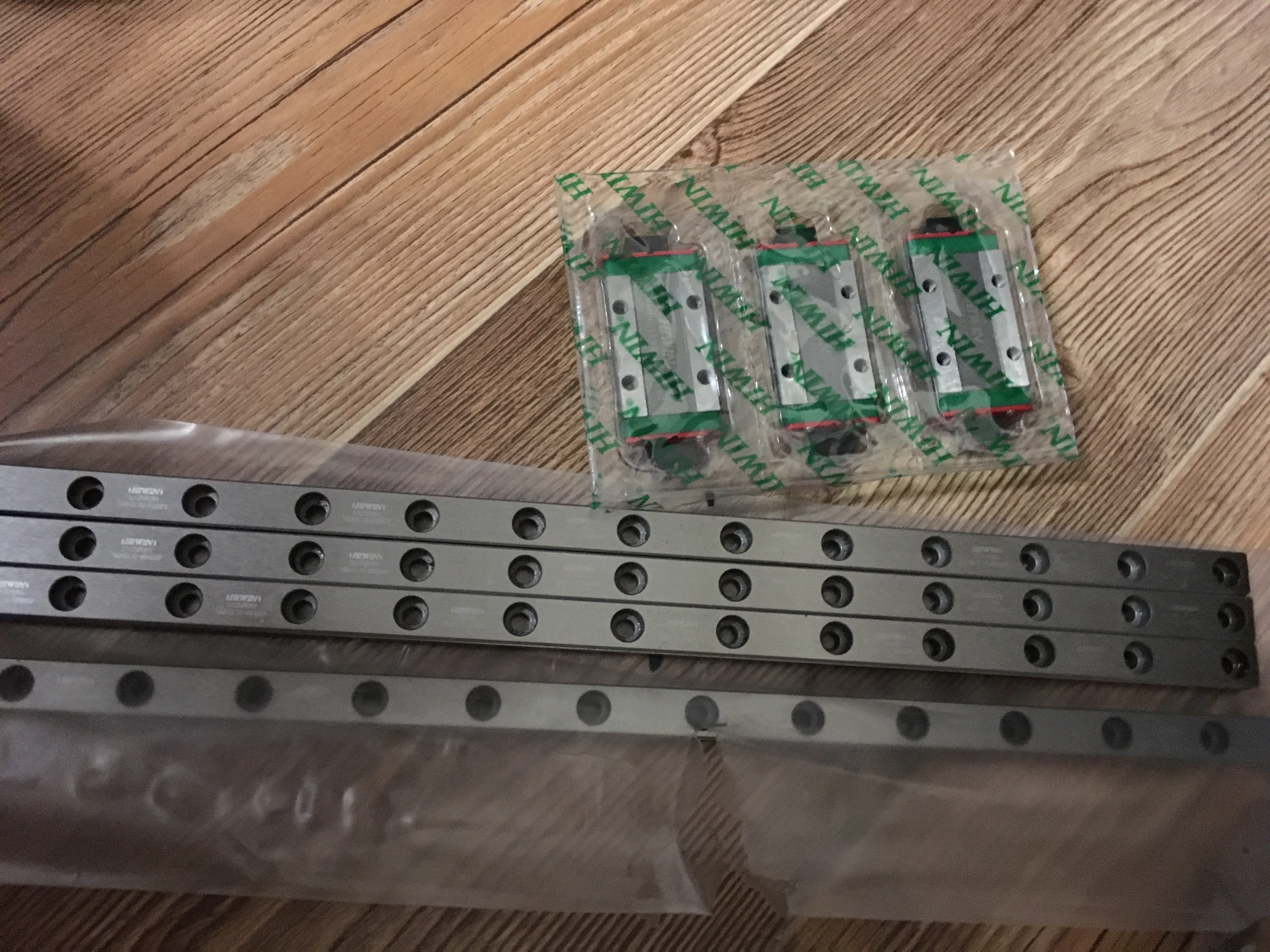

Приехала посылочка от "зетька". Рез как и предполагалось, лучше не заказывать: размер в минус, торцы похоже перегреты.
Аватара пользователя
andryblack

Сообщения: 67
Зарегистрирован: 27 мар 2016, 02:23
Откуда: St. Petersburg
прог. языки: C++

Re: Проект принтера

Сообщение setar » 17 мар 2017, 20:43

так всегда и бывает - обычно предупреждают что длинна будет на половину ширины фрезы уменьшена.
ну и края перекалены.
не переживай - не страшно.
главное до посадки кареток убери все заусенцы и алмазным надфилем малость расширь посадочные места
Аватара пользователя
setar
Site Admin

Сообщения: 9583
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Проект принтера

Сообщение andryblack » 17 мар 2017, 21:10

setar писал(а):не переживай - не страшно.

Да я и не думал) было понятно до заказа, зато меньше вероятность что погнули бы при перевозке. Да и доставка вышла всего 650р.
Аватара пользователя
andryblack

Сообщения: 67
Зарегистрирован: 27 мар 2016, 02:23
Откуда: St. Petersburg
прог. языки: C++

Re: Проект принтера

Сообщение andryblack » 27 мар 2017, 03:15

Подскажите где в СПб лазерную резку алюминия заказать?, одни неадекваты находятся.
Аватара пользователя
andryblack

Сообщения: 67
Зарегистрирован: 27 мар 2016, 02:23
Откуда: St. Petersburg
прог. языки: C++

Re: Проект принтера

Сообщение andryblack » 30 мар 2017, 13:08

Нашелся нормальный менеджер, прислали фото того что получится: стало очевидно что лазерная резка не подходит для алюминия такой толщины. Разыскивается фрезеровка)
Аватара пользователя
andryblack

Сообщения: 67
Зарегистрирован: 27 мар 2016, 02:23
Откуда: St. Petersburg
прог. языки: C++
