proxy3d писал(а):а что тогда вместо "строительной шпильки" использовать? там был вариант с ремнем и шестеренками, но мне он показался еще хуже.

ШВП. Стоит, правда, на порядок дороже, зато все точно и плавно.

imdefined писал(а):ШВП. Стоит, правда, на порядок дороже, зато все точно и плавно.

а как прикрутить ШВП к двигателю 3д принтера, который сейчас толкает экструдер, а должен как то взаимодействовать с ШВП?

Через муфту, как и строительную шпильку, тут разницы никакой
Конструкция получается идентичная оси Z прусы.
На первой странице же есть описания конструкций.

я правильно понимаю, что ШВП можно использовать в этих конструкциях?
http://www.thingiverse.com/thing:251647
http://www.thingiverse.com/thing:109040

и как из них лучше? 9хотя похоже что они одинаковые, хотя в одном случае у второго стержня какой то железный обруч/насадка - не пойму что)

и где брать второй стержень? Есть ли готовые пары таких стержней? один ШВП и второй аналогичный, но без резьбы.

Метод исправления кривизны строительных шпилек:
- длинннная гайка
- учёт искажений при позиционировании

esisl писал(а):Метод исправления кривизны строительных шпилек:
- длинннная гайка
- учёт искажений при позиционировании

да не, смысл исправлять что-то с кривизной, если как я понял ШВП более точный в этом плане и создает меньше гемороя.
Цель же собрать и протестировать. Хотелось бы собрать его с минимальным кол-вом проблем. Я думаю их и без того будет предостаточно.

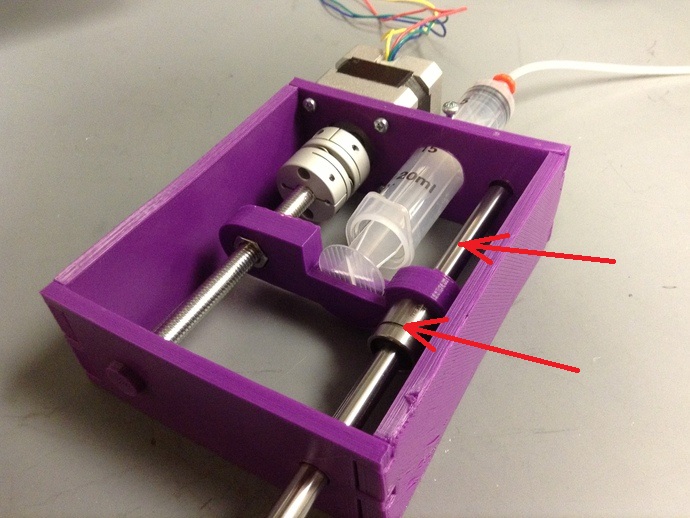

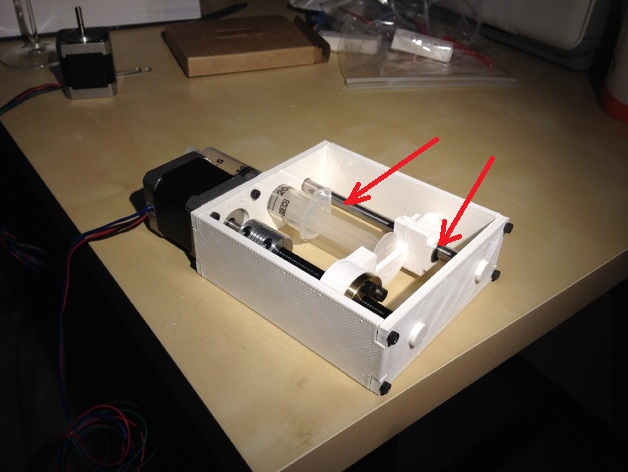

Другое дело, есть ли в продаже вот эти детали (помечены красной стрелочкой) и где их можно найти без лишнего гемороя.


Готовый вариант этой конструкции. Я сомневаюсь что его специально изготавливали.

Я так думаю "на попробовать" с точностью можно вообще не заморачиваться. Но, конечно, оно того, безусловно, наверно да. Иногда.

не факт что на попробовать. Это стартовая точка, поэтому хотелось бы сразу сделать нормально в тех местах где это возможно. С плохой точностью нет смысла.

В любом случае вопрос остается. Где купить элементы, которые отмечены на картинке красной стрелочкой.

Как я понимаю - это обычные направляющие и подшипники скольжения. На алиэкспрессе вестимо. Думаю в разделе "купи/продай" у кого-ни кого да завалялось. Возможно даже комплект.

Ок. Нашел несколько фирм (чтобы из китая не ждать).
1)
ШВП
http://www.mechprivod.ru/katalog/lineyn ... dachi.html
у них же сразу и Линейные направляющие
http://www.mechprivod.ru/katalog/lineyn ... ayushchie/

2)
ШВП
http://cnc-tehnologi.ru/shariko-vintovye-peredachi-shvp
Линейные направляющие
http://cnc-tehnologi.ru/polirovannye-valy-i-derzhateli

Теперь осталось понять как лучше
1) сначала распечатать те модели для шприца и под них искать подшипники, стержни и ШВП или же найти комплект "подшипники, стержни и ШВП" и под него изменить 3д модель?
2) ШВП как то делятся на более/менее точные? Скорость перемещения? Материал?

6мм направляющей за глаза по моему тут, нагрузки не большие. У меня если что валяются линейные подшипники для 6мм валов. А вот ШВП все толстые.
Сначала подбирать железо по стоимости и доступности. Потом менять модель под них.

ШВП рассчитываю не дороже 8 тыс. и направляющие уже под них, а не наоборот.
Завтра попробую связать с фирмами, которые привел выше и посоветоваться, что они предложат использовать для данного проекта.

Нашел Сколковский биопринтер, принцип его работы
http://www.youtube.com/watch?v=e2BSRCpYQq8
тут есть кадры его печати.. честно не впечатлило качество печати
http://www.youtube.com/watch?v=0ObPV6vBk_4

а так же разные технологии 3д биопечати. Как я понимаю подходы бывают разные
http://pr.ai/showthread.php?4232-Miscel ... #post38583

печать капиляров
http://www.youtube.com/watch?v=0NjcpNv7suU

в принципе я думаю мне нужно пробовать остановиться на этом методе
http://www.youtube.com/watch?v=VSlp8JIMf4w

8 тыс? не проще набор станка для гравировки взять? чтот на подобии такого http://www.aliexpress.com/item/CNC-engraving-machine-diy-cnc-2535-aluminum-frame-aluminum-tops-new-ball-screw-spindle/32314177927.html?s=p&spm=2114.01010208.6.11.Nb9YQL

proxy3d писал(а):печать капиляров
http://www.youtube.com/watch?v=0NjcpNv7suU

Где? Та же жижа, абсолютно без какой либо структуры. Даже если она будет дырявой до капилляра ей все равно будет далеко.
