Micro Delta Printer

Сообщение ilalexey » 08 мар 2016, 03:04

Кто тут в микро_дельта_принтеростроители крайний? никого? так я первый буду.
Захотелось однако + наверно многие хотят, но ещё этого не подозревают.
---
Идея вынашивалась не мало, но край этому настал - пора выплеснуть :)
То, что называют "микро" в мире репраповских 3d принтеров, в интернете, совсем не убедительно.
Мысль такая:
. Должно быть микро, то есть совсем микро, даже с большой буквы микро. Пусть даже не нано.
. Дельтой должен быть. Может даже трансформером.
. Хочу его сделать таким, чтобы печатал воском.
----
Используемые материалы:
. двигатели от древнего графопостроителя.
. движок экструдера скорее всего от фокуса камеры
. корпус из пластика экрана монитора
. направляющие из сиди дисководов
. шарики(3мм) магнитных тяг из сиди балансира.
. велосипедные спицы(2мм)
. 6мм алюм. трубки из строймага.
. труба газовой магистрали
. вал лазерного принтера
. оплётка кабеля гриля свч печки.
. штампы для выгибания пластика из разобранного mdf чпу.
. электроника .. ещё не решил, но пока склоняюсь к 644-й.
----
С толщиной нити пока не определился. Скорее 0.8мм чем 0.6мм.
----
пс: в дизайн золотую пропорцию пихал где только мог.
----
Добавлено спустя 1 час 1 минуту 46 секунд:

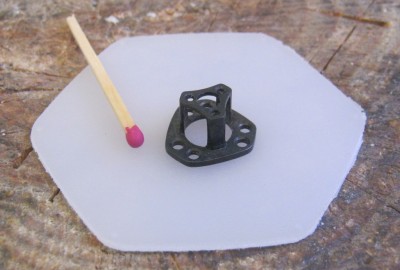

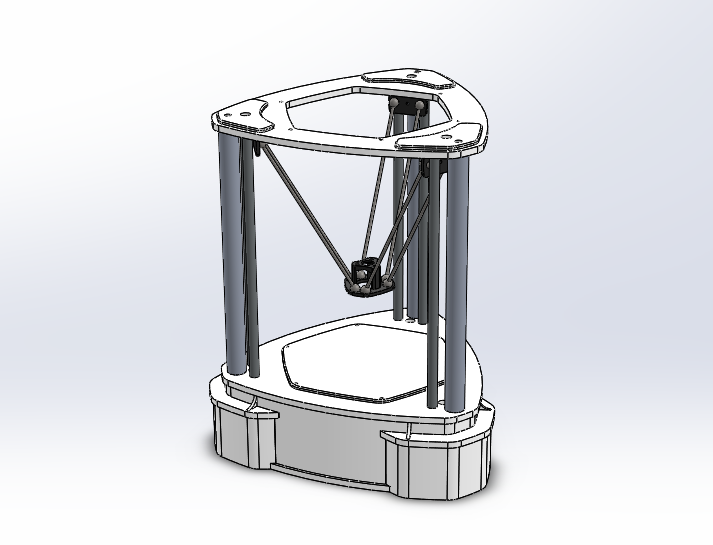

Примерно так это будет выглядеть:
Вложения
Последний раз редактировалось ilalexey 13 май 2016, 20:22, всего редактировалось 8 раз(а).
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Micro Delta Printer

Сообщение pamalofeev » 08 мар 2016, 08:22

В качестве втулок к этим направляющим отлично подходят втулки от двигателя шпинделя того же самого cd/dvd.
pamalofeev

Сообщения: 80
Зарегистрирован: 13 янв 2014, 22:06

Re: Micro Delta Printer

Сообщение ilalexey » 08 мар 2016, 12:26

pamalofeev писал(а):В качестве втулок к этим направляющим отлично подходят втулки от двигателя шпинделя того же самого cd/dvd.

Сначала так и думал, но каждая втулка предполагает её крепление, а это лишние детали, лишний вес и занимаемое пространство. Думаю из фторопласта разрезными делать сразу на две направляющие. Там ещё пластинка с магнитом должна куда-то уместиться.
--
Мысли по поводу отверстия нагревательной башки: думаю использовать(поскольку засверлить такое проблема) иголку от шприца, может даже инсулинового.
--

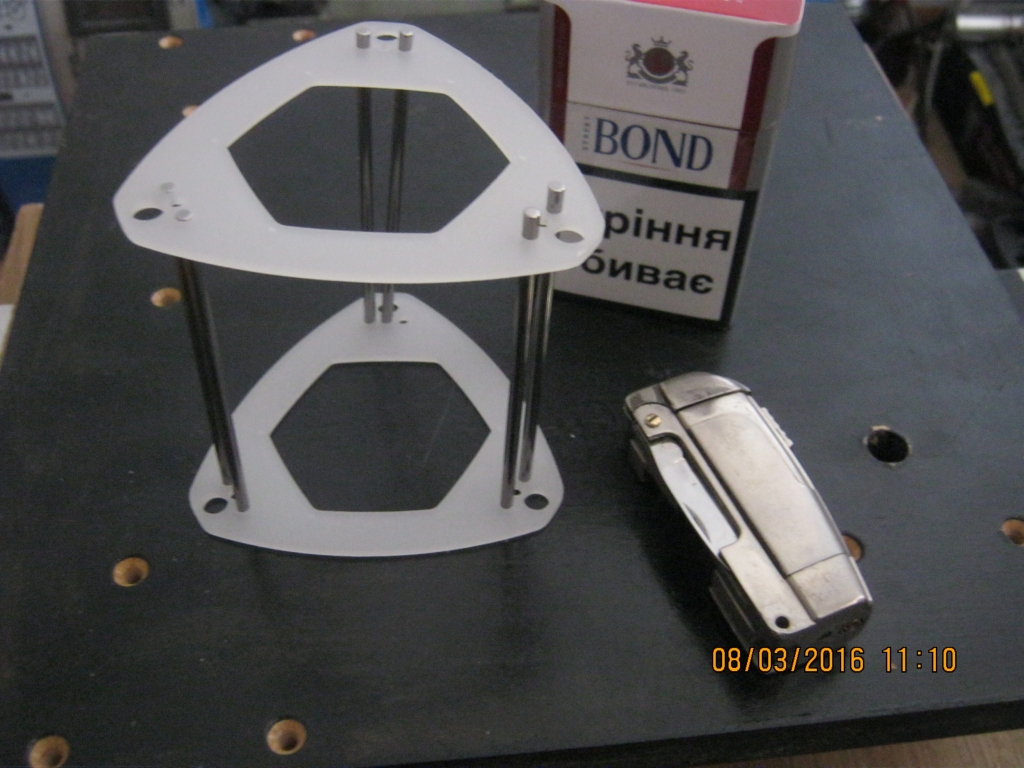

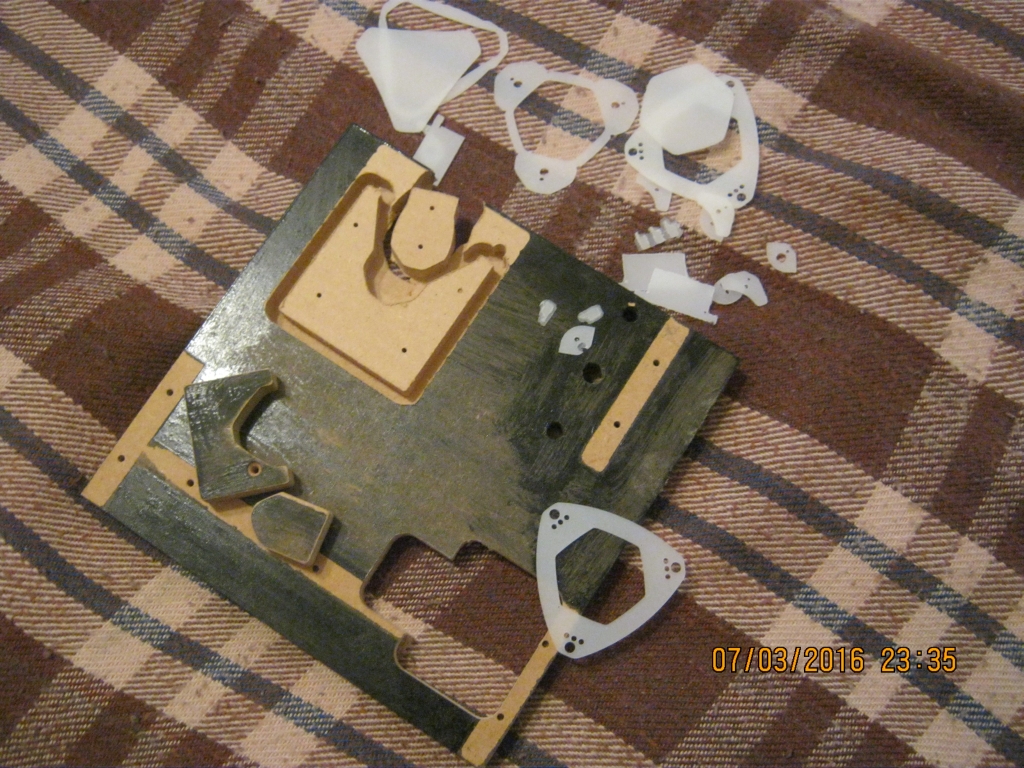

Вот такие габариты получаются(чёрная доска это не что иное как это):
Вложения
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Micro Delta Printer

Сообщение ilalexey » 08 мар 2016, 22:57

Сходил на рынок затариться/прогуляться. Купил на всякий случай латунной проволоки(1,19мм, скрепки отменяются). Пока пешком возвращался назад, обдумывал самую большую загадку этого проекта(ну, может не очень большую - так, "немножко много") - как же прилепить 3мм шарик к 1мм проволоке?
Вроде несколько мыслей выходил, но фишка ещё вот в чём - магнетизм. Шарики из балансиров нифига не все магнитные. Даже неодимовый магнит трёх миллиметровый шар магнитит не охотно. Рассуждаю так: чем больше масса железки, тем магнит будет лучше тянуть. А массу можно нарастить только тягой из металла скрепки, а не из латуни.

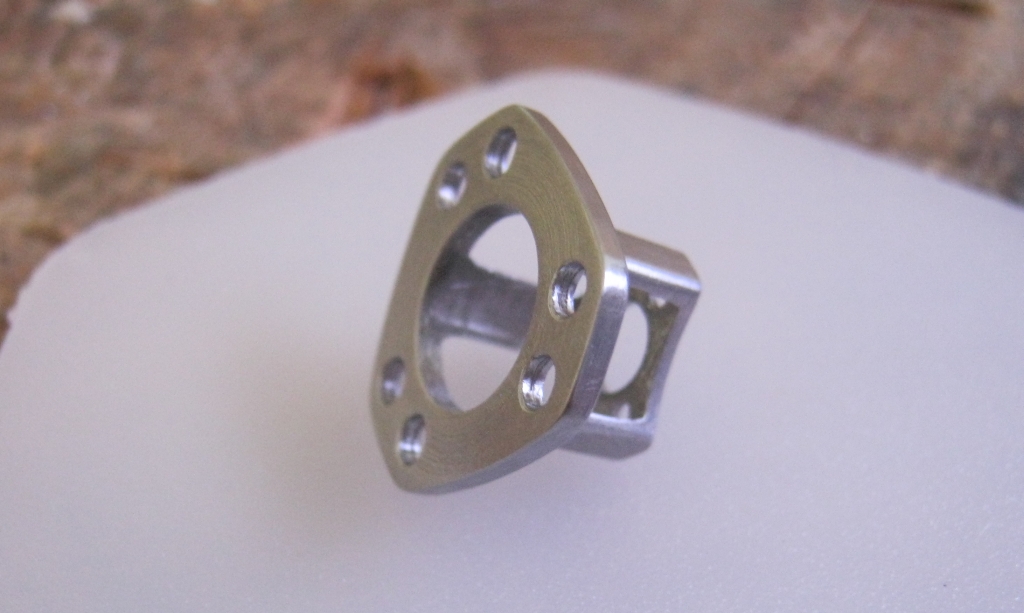

Размеры эфектора:
Вложения
Последний раз редактировалось ilalexey 14 мар 2016, 11:49, всего редактировалось 1 раз.
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Micro Delta Printer

Сообщение pamalofeev » 08 мар 2016, 23:05

ilalexey писал(а):
pamalofeev писал(а):Мысли по поводу отверстия нагревательной башки: думаю использовать(поскольку засверлить такое проблема) иголку от шприца, может даже инсулинового.

Так ведь ежели воском печатать, то голову можно наверно и из пластика сделать, того же фторопласта, его можно и просверлить. Заодно получится скользкая головка.
pamalofeev

Сообщения: 80
Зарегистрирован: 13 янв 2014, 22:06

Re: Micro Delta Printer

Сообщение 3dbag » 08 мар 2016, 23:37

А ты поставь пружину которая между тяг будет проходить и прижимать твои 3 мм шарики так сказать в распор....
3dbag

Сообщения: 14
Зарегистрирован: 08 мар 2016, 21:49

Re: Micro Delta Printer

Сообщение ilalexey » 08 мар 2016, 23:48

pamalofeev писал(а):Так ведь ежели воском печатать, то голову можно наверно и из пластика сделать, того же фторопласта, его можно и просверлить. Заодно получится скользкая головка.

Сверлил 0.3 - возможно. Меньше - не уверен.
Этот воск не такой уж и безобидный. Одно название что воск, на самом деле это почти пластик.

Добавлено спустя 4 минуты:
3dbag писал(а):А ты поставь пружину которая между тяг будет проходить и прижимать твои 3 мм шарики так сказать в распор....

Ну, не знаю, может быть. Хотелось бы иметь возможность мобильно разбирать/собирать конструкцию.
Вложения
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Micro Delta Printer

Сообщение ilalexey » 10 мар 2016, 01:35

А вот как подключить пяти вольтовый(дай бог что бы не 3в3) шд к A4988B? Просто резюк на каждубю ногу? Через делитель? Через триггер какой?
Так, чтобы компактно и лаконично.
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Micro Delta Printer

Сообщение Turncoat » 10 мар 2016, 01:45

ilalexey писал(а):А вот как подключить пяти вольтовый(дай бог что бы не 3в3) шд к A4988B? Просто резюк на каждубю ногу? Через делитель? Через триггер какой?
Так, чтобы компактно и лаконично.

шд питается током, а не напряжением. в характеристиках драйвера даже всегда указывается ток
Turncoat

Сообщения: 43
Зарегистрирован: 06 май 2014, 10:46
Откуда: Москва

Re: Micro Delta Printer

Сообщение ilalexey » 10 мар 2016, 02:12

Не совсем уверен, что понял ваш ответ.
Вот у меня шд от фокусировки камеры(5в или 3в - хз). У стика минимум 8в(их же в шд и плюнет), но лучше больше. Нужно чтобы он(шд) работал продолжительно.
Как мне ваши слова расценивать?

Добавлено спустя 3 минуты 34 секунды:
..т.е можно тупо ему(им) влепить 12в и крутить резюк?
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Micro Delta Printer

Сообщение Myp » 10 мар 2016, 10:15

неважно сколько там вольт, хоть полтора хоть 12.
основной параметр это ток, а вот с током могут быть проблемы, потому что не факт что на драйвере удастся отрегулировать мизерный ток.
если там весь диапазон регулировки в 2 ампера, а тебе нужен будет диапазон грубо говоря от 0 до 0.1 мА, скорей всего придётся перепаять токозадающий резистор на плате.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Micro Delta Printer

Сообщение ilalexey » 10 мар 2016, 11:52

Если всё обойдётся только переменником, будет не плохо. Спасибо.
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Micro Delta Printer

Сообщение Turncoat » 10 мар 2016, 12:40

ilalexey писал(а):Если всё обойдётся только переменником, будет не плохо. Спасибо.

Ищешь датащит на свой шд. смотрите ток на который он расчитан. выставляете переменником минимальный ток на драйвере, смотрите сколько он при этом выдает. если больше чем ток шд то меняете резистор. если меньше то и так должно работать.
Turncoat

Сообщения: 43
Зарегистрирован: 06 май 2014, 10:46
Откуда: Москва

Re: Micro Delta Printer

Сообщение ilalexey » 12 мар 2016, 22:58

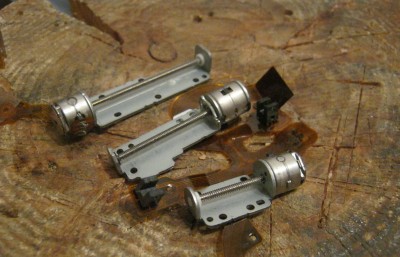

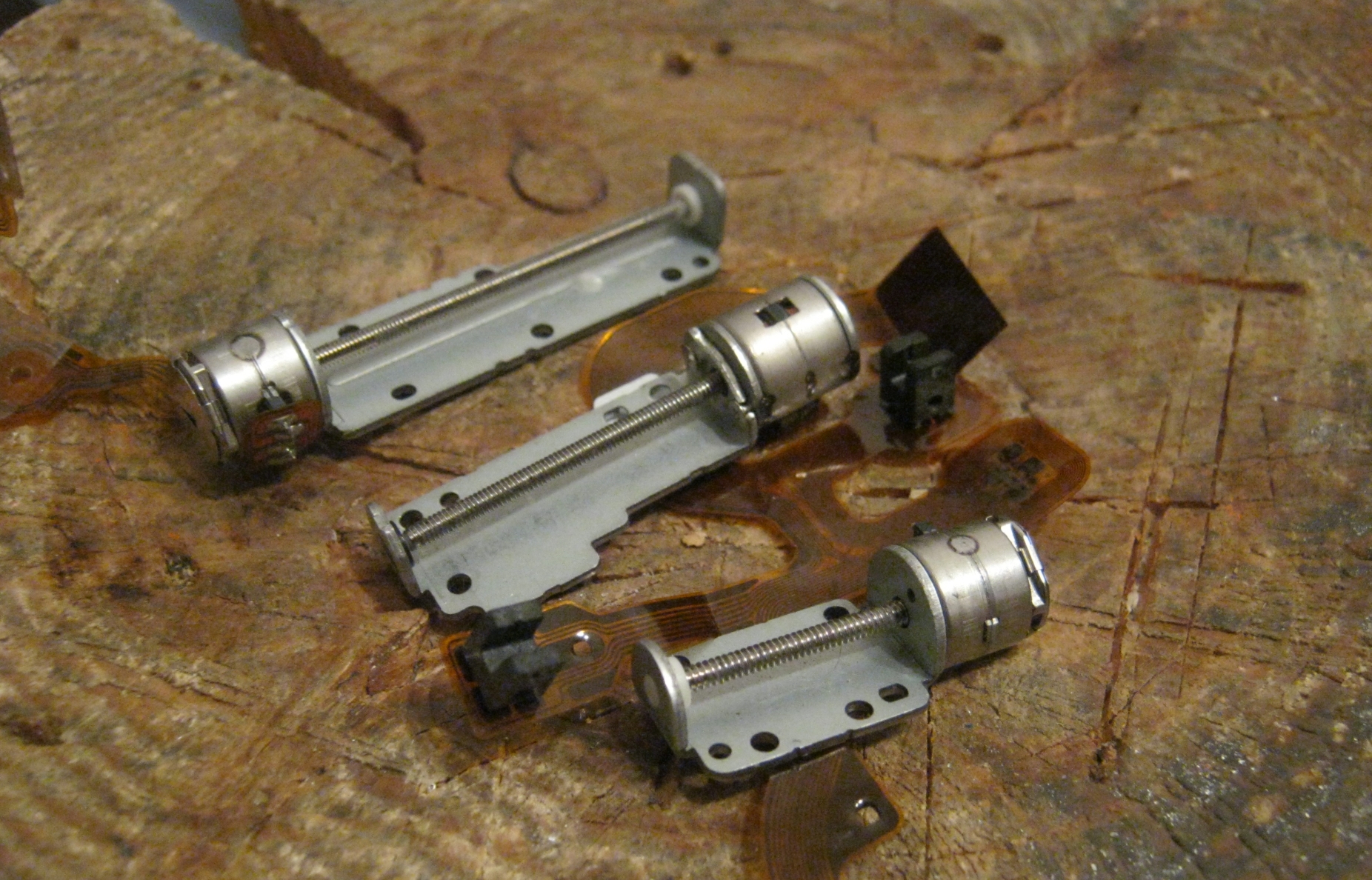

Поковырялся в закромах сегодня. Кое чего откопал. Даташитов на них нет(панасы такое любят).
Одни по 167 ом, другие 52 ом. Тот, что средний (на 52 ома) называется FOCUS MOTOR DC 0.2W 10S1F10F6NF. У похожего пишут "54ома, 4-6 вольт, 100-300мА"
Ещё подключать не пробовал.
Вложения
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Micro Delta Printer

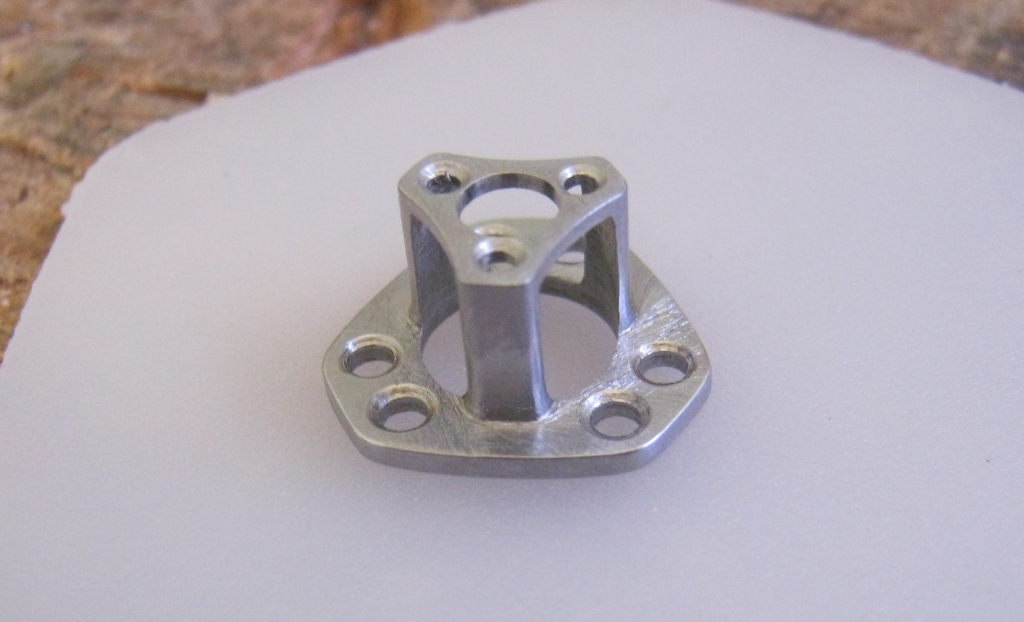

Сообщение ilalexey » 14 мар 2016, 17:35

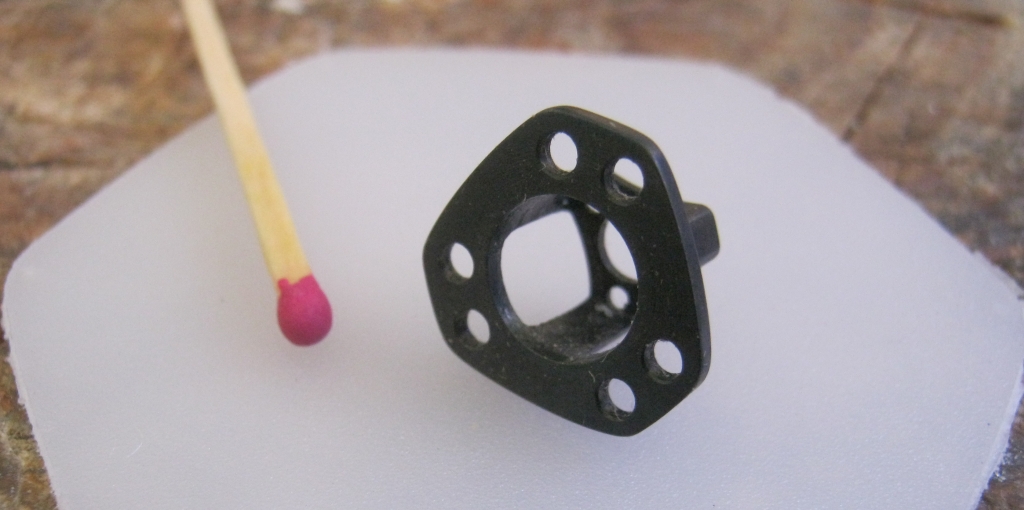

Такой вот эфектор вышел. 1.5 грамма.
Вложения
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb
