Re: Micro Delta Printer

Сообщение imdefined » 14 мар 2016, 19:16

А почему, кстати, дельта, а не скара? В реализации вроде проще, компактность сопоставима.
imdefined

Сообщения: 351
Зарегистрирован: 25 янв 2016, 23:06

Re: Micro Delta Printer

Сообщение ilalexey » 14 мар 2016, 22:05

Мы лёгких путей не ищем.
Скара мне не нравится - в моём серванте смотреться не будет

Добавлено спустя 16 минут 55 секунд:
Попал в засаду сегодня с шариками. Придётся на рынок переться. Шарики из балансиров почти все оказались 2.3мм, остальные 3мм, но не магнитяятся.
Разобрал подшипники из детского мини скейтборда - там 4.3мм, магнитятся замечательно, но не годятся(3.4мм влезли бы).
Последний раз редактировалось ilalexey 18 мар 2016, 18:16, всего редактировалось 1 раз.
Аватара пользователя
ilalexey

Сообщения: 2660
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Micro Delta Printer

Сообщение ilalexey » 15 мар 2016, 12:25

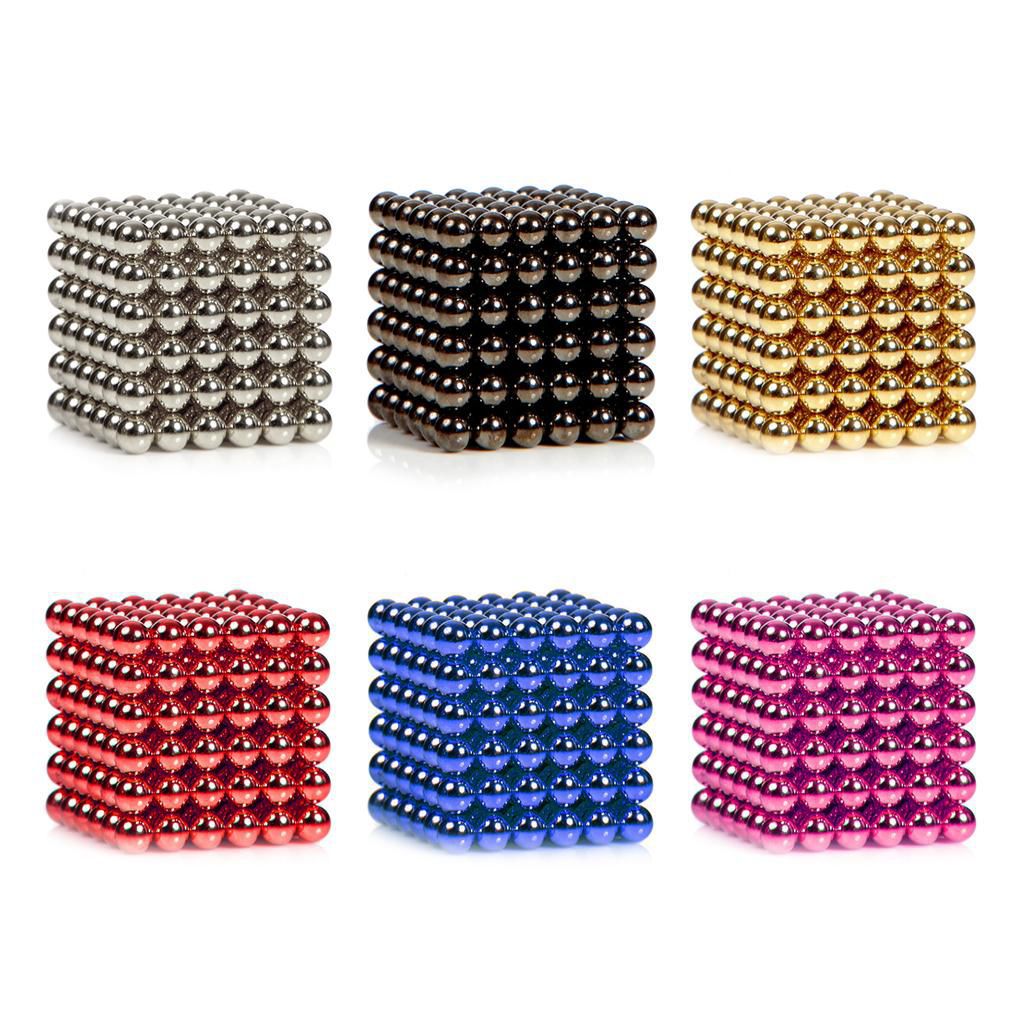

Узнал сегодня, что существуют 3мм магниты. Даже чёрные бывают. Приятная неожиданность какая.
Вложения
Аватара пользователя
ilalexey

Сообщения: 2660
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Micro Delta Printer

Сообщение ilalexey » 18 мар 2016, 18:23

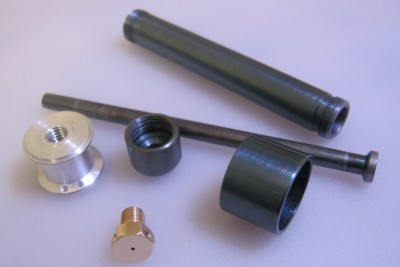

Микро принтеру конечно-же нужен микро филамент экструдер.
Механизм подачи осталось додумать. Ничего лаконичного и не громоздкого в голову не приходит.
Вложения
Аватара пользователя
ilalexey

Сообщения: 2660
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Micro Delta Printer

Сообщение ilalexey » 21 мар 2016, 03:23

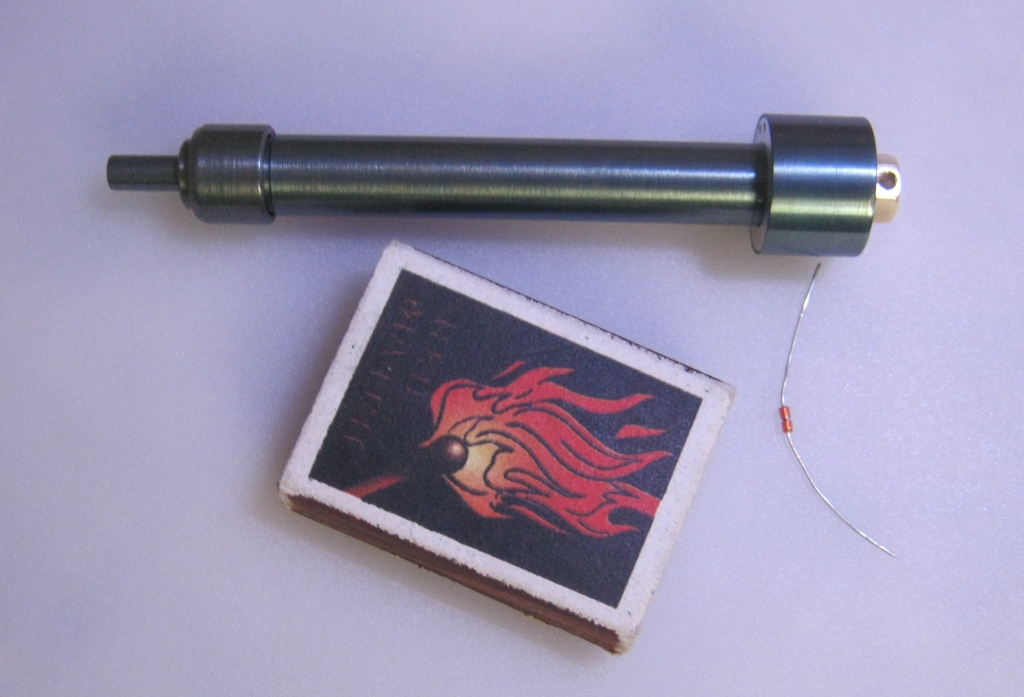

Выносил таки концепт. Не такой компактный как хотелось, но всё же на треть короче чем могло бы быть.
Вложения
Аватара пользователя
ilalexey

Сообщения: 2660
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Micro Delta Printer

Сообщение TedBeer » 21 мар 2016, 15:32

Чтоб не надеяться на магниты, которые могут иметь недостаточную силу, тем более на таких размерах, можно сделать шарниры на шариках и пружинках. Шарнир, как магнитный, быстроразборный и с устранением люфтов.

Добавлено спустя 13 минут 57 секунд:
А экструдер можно закрепить стационарно, как в The Quantum Delta 3D Printer
Аватара пользователя
TedBeer

Сообщения: 1116
Зарегистрирован: 08 авг 2012, 00:38
Откуда: Нидерланды, Алмере
Skype: edwbes
ФИО: Эдуард

Re: Micro Delta Printer

Сообщение ilalexey » 21 мар 2016, 16:02

А экструдер можно закрепить стационарно

Не, не оно. Не наш подход. Что-ж, я зря время потратил на эфектор?
Для пружинок - не той системы граната. Ложе шарика должно наклон в сторону ответной части иметь. В моём случае его нет.
Не выйдет на магнитах, приклею клеем и поставлю на полку ..или к потолку подвешу.

Добавлено спустя 14 минут 30 секунд:
..или ещё как нибудь )
Вложения
Аватара пользователя
ilalexey

Сообщения: 2660
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Micro Delta Printer

Сообщение ilalexey » 21 мар 2016, 21:23

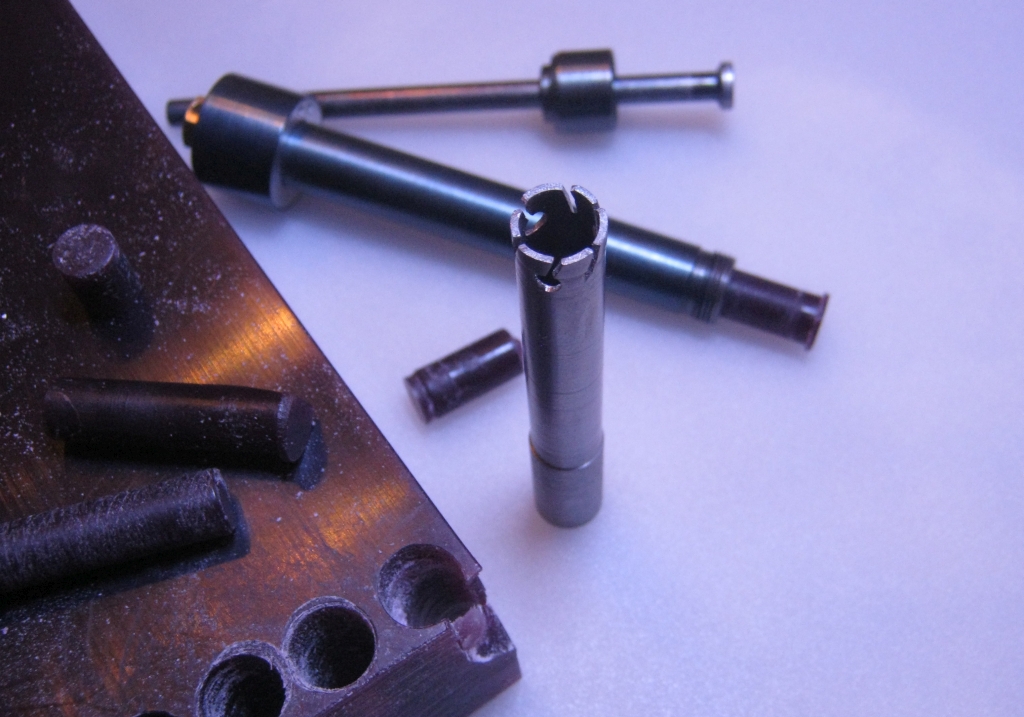

Сделал свёрлышко по воску. Не совсем "правильным" вышло - сверла нужного под рукой не оказалось. Внутренняя поверхность затирает и не выбрасывает стружку. Если потихоньку, то справляется.
Такие вот пилюли выходят.
Вложения
Аватара пользователя
ilalexey

Сообщения: 2660
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Micro Delta Printer

Сообщение ilalexey » 22 мар 2016, 02:24

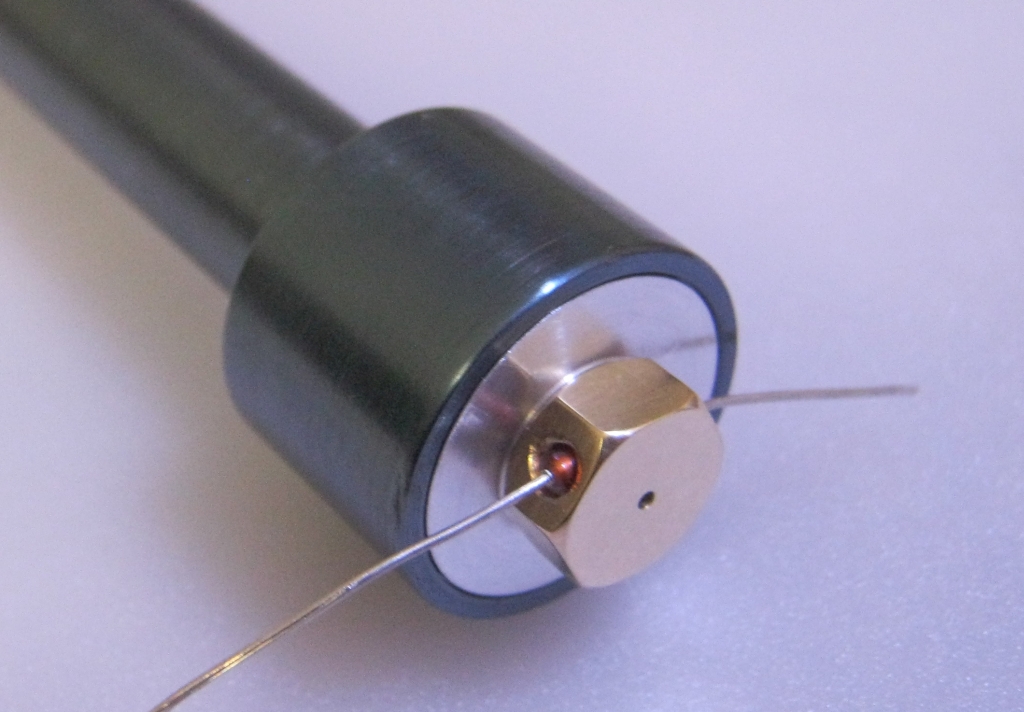

немного марафета
Вложения
Аватара пользователя
ilalexey

Сообщения: 2660
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Micro Delta Printer

Сообщение ilalexey » 23 мар 2016, 16:10

Анимашка
Аватара пользователя
ilalexey

Сообщения: 2660
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Micro Delta Printer

Сообщение kindrat » 24 мар 2016, 12:44

А отсутствие ретракта не напрягает? Сопли не испортят всю картину?
kindrat

Сообщения: 207
Зарегистрирован: 13 мар 2013, 14:31
Откуда: Химки

Re: Micro Delta Printer

Сообщение ilalexey » 24 мар 2016, 13:12

kindrat писал(а):А отсутствие ретракта не напрягает? Сопли не испортят всю картину?

Не факт, что ретракта не будет(и чего ему не быть?). А если и нет, то не напрягает. Проект больше витринный. Если будет шевелиться, уже хорошо.
А если всё будет работать как нужно - замечательно.
Аватара пользователя
ilalexey

Сообщения: 2660
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Micro Delta Printer

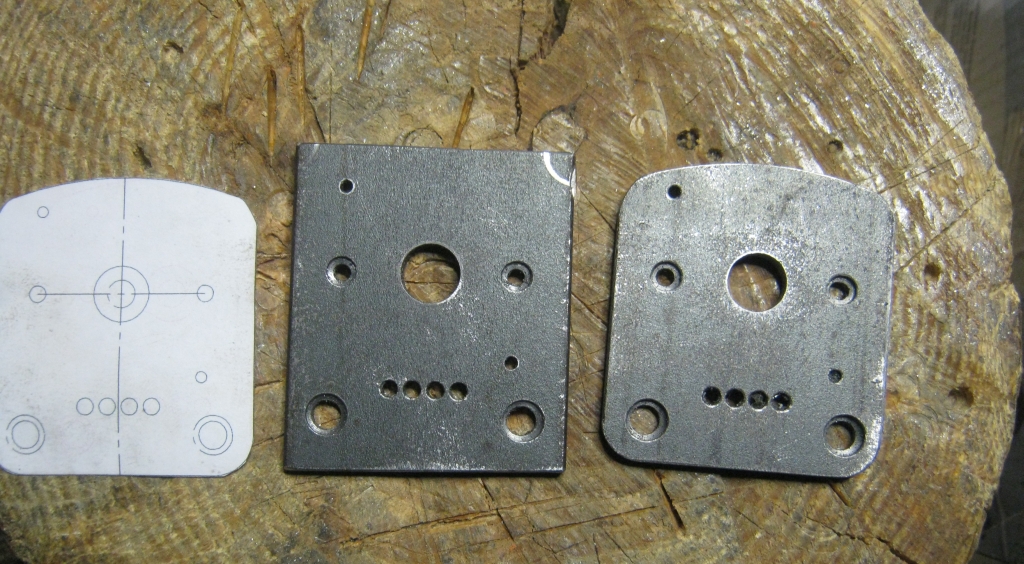

Сообщение ilalexey » 28 мар 2016, 22:47

Чёрт! Засада! Второй день трачу и ещё одну заготовку. Емц2 никак не осилю с его подводными настройками.
По оси хэ уплывает 0.5мм. Великие умы чпу_хобби_мейкерства молчат. Пичалька.
Вложения
Аватара пользователя
ilalexey

Сообщения: 2660
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Micro Delta Printer

Сообщение ilalexey » 03 апр 2016, 23:37

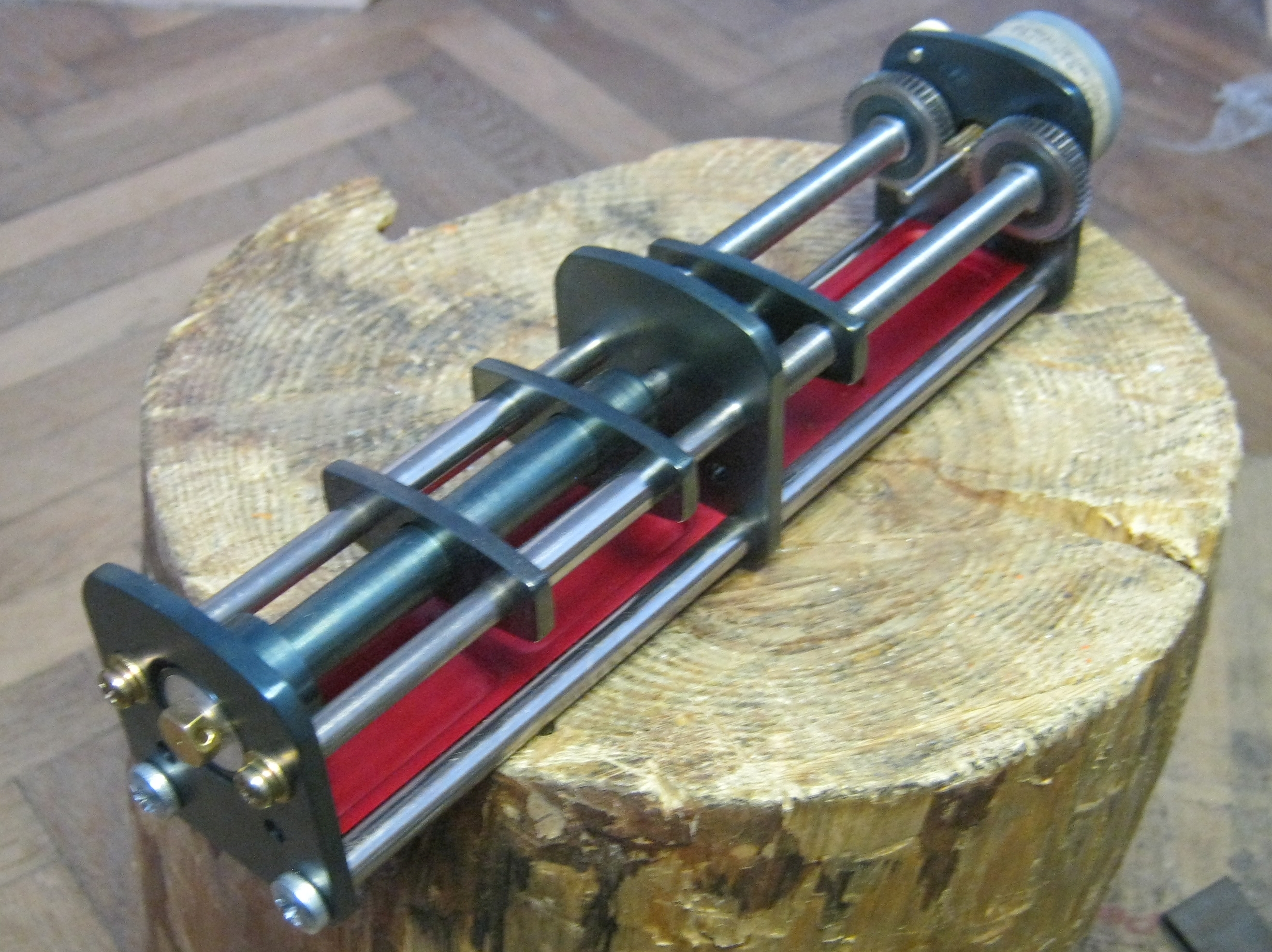

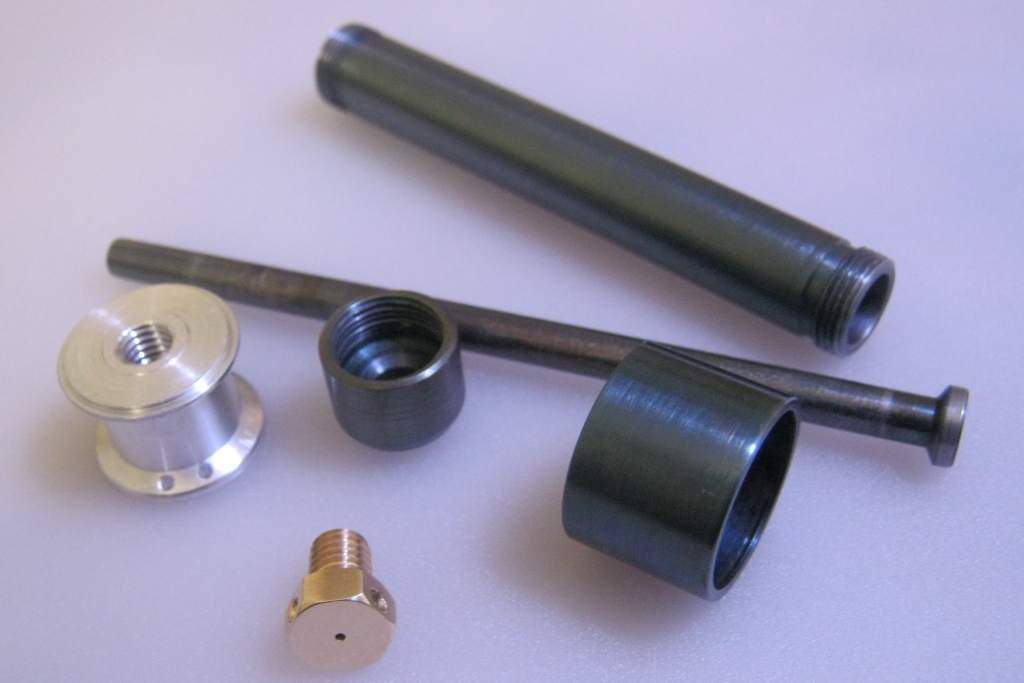

Уже на что-то похоже.
Вот сделаю плоско/кругло шлифовалку, осилю "ржавый лак" и не буду ни с кем потом здороваться.

Добавлено спустя 13 минут 58 секунд:

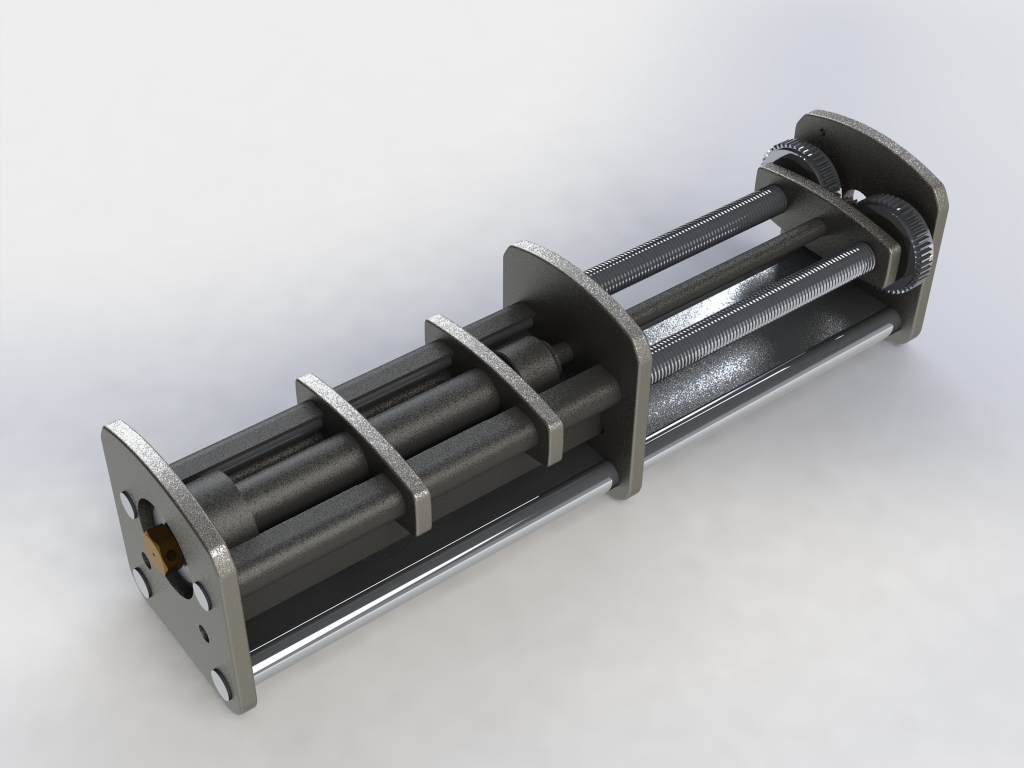

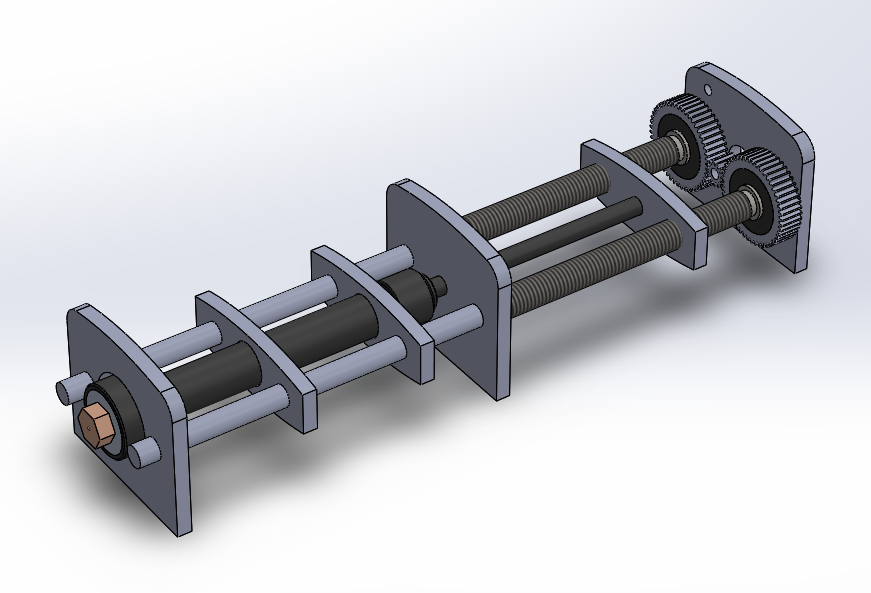

Сырой проект экструдера в солиде. Ясен перец - не для повторения(шестерёнки одни единственные на белом свете, нужен будет пересчёт + в деле не опробован).
Много лет мечтал о давилке воска. Полезная вещь.
---
доберусь до электроники.. мм.. ..сигару с сиропом шиповника точно куплю )
Вложения
wax_filament_extruder.zip
(4.31 МиБ) Скачиваний: 0
Аватара пользователя
ilalexey

Сообщения: 2660
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Micro Delta Printer

Сообщение ilalexey » 20 апр 2016, 15:32

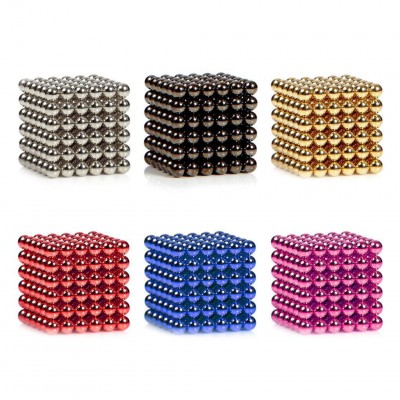

Купил неокуб с шариками 3мм. Вроде не плохо держит.
Вложения
Аватара пользователя
ilalexey

Сообщения: 2660
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb
