Micro Delta Printer

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Опрос по теме:

Интересно.
3
75%
Не интересно.
0
Голосов нет
Пройденный этап(сейчас поделюсь).
0
Голосов нет
Делаю подобное(может и покажу).
1
25%
Созреваю.
0
Голосов нет

Всего голосов : 4

Re: Micro Delta Printer

Сообщение ilalexey » 27 апр 2016, 13:04

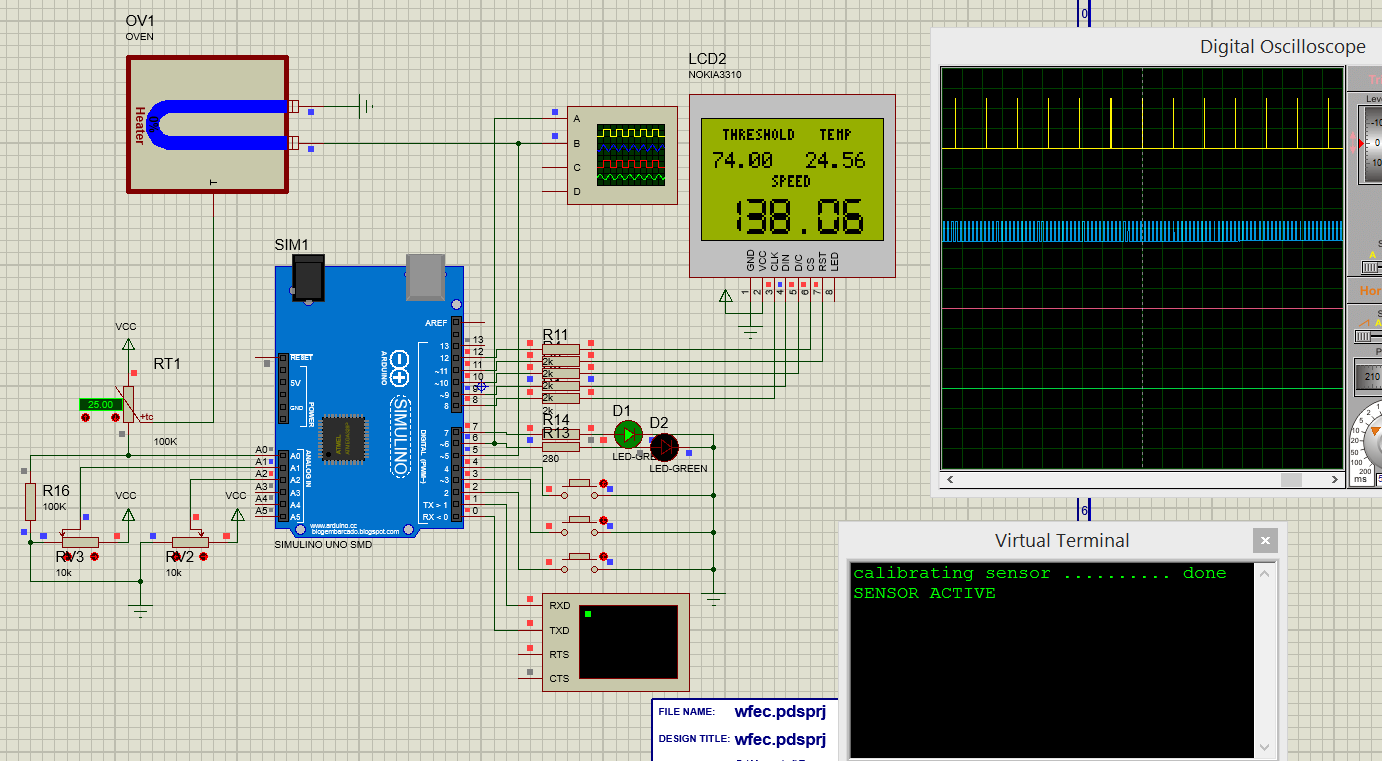

Разобрался таки с скетчами контроля экструдера(в меру своей грамотности). Теперь в железе нужно проверить работоспособность.
Скрестил два проекта и прилепил экран нокии.
/*
* http://www.instructables.com/id/DIY-Filastruder/
* DIY Filament Extruder
* http://www.schmalzhaus.com/EasyDriver/E ... mples.html
* Example 5: Changing motor speed
*/

Добавлено спустя 26 минут 28 секунд:
Анимашку накалякал.
Вложения
wfec.ZIP
Файлы проекта в proteus8.4 и arduino
(621.84 КиБ) Скачиваний: 0
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Micro Delta Printer

Сообщение ilalexey » 07 май 2016, 20:08

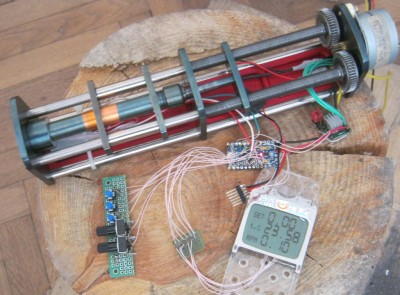

Скрутил. Работает. Резисторы только нужно поменять на многооборотные.
Теперь настройка и запуск с материалом. С дефолтными настройками пид уж больно резвый - нагрев в доли секунд а прыгания туда/сюда в 5 градусов.
Вложения
wfec.zip
проект плд китайский экран(изменения в библиотеке)
(599.92 КиБ) Скачиваний: 0
Последний раз редактировалось ilalexey 07 май 2016, 20:31, всего редактировалось 1 раз.
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Micro Delta Printer

Сообщение pamalofeev » 07 май 2016, 20:28

Почему-то казалось, что эта штука будет на эффекторе дельты, а она вон какая гигантская.. Выходит она для производства восковой нити. Значит будет ещё микроэкструдер? Прямой или боуден?
pamalofeev

Сообщения: 80
Зарегистрирован: 13 янв 2014, 22:06

Re: Micro Delta Printer

Сообщение ilalexey » 07 май 2016, 20:43

pamalofeev писал(а):Почему-то казалось, что эта штука будет на эффекторе дельты, а она вон какая гигантская.. Выходит она для производства восковой нити. Значит будет ещё микроэкструдер? Прямой или боуден?

Прямой магниты вряд ли выдержат. Трубку тонкую для подачи нитки выдрал из гриля(в свч). Там термостойкая оплётка на проводах.
Думаю эта штука не только воск сможет давить. Контролёр до 300 градусов, а нагреватель, скорее всего, и того больше может - нихром Ф0.35мм/2.2ома. Нужно будет пробовать.
Недавно ещё подумалось: а если сделать фишку для сращивания прутков.. типа стальной брусок с отверстием под диаметр нитки и перпендикулярная прорезь. Феном оплавил концы соединения в прорези и протолкнул. Лишний материал срезался краем отверстия в прорези.
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Micro Delta Printer

Сообщение pamalofeev » 07 май 2016, 20:48

Вроде примерно так и сращивают пруток, подогревают концы и соединяют в куске фторопластовой трубочки.
pamalofeev

Сообщения: 80
Зарегистрирован: 13 янв 2014, 22:06

Re: Micro Delta Printer

Сообщение ilalexey » 07 май 2016, 21:08

Прикольно. Не знал. Спасибо, это придало уверенности :)
..только вспомнил вдруг - на работе у нас чинили волшебные ящики для сварки оптики. Прикольная штука. Такой бы прутки сращивать.

Добавлено спустя 17 минут 38 секунд:
Видео предыдущего запуска(только с одним шаговиком)
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Micro Delta Printer

Сообщение TedBeer » 09 май 2016, 00:06

ilalexey писал(а):
pamalofeev писал(а):а если сделать фишку для сращивания прутков.. типа стальной брусок с отверстием под диаметр нитки и перпендикулярная прорезь.

Сварка прутка - шел 2011 год
Аватара пользователя
TedBeer

Сообщения: 1129
Зарегистрирован: 08 авг 2012, 00:38
Откуда: Нидерланды, Алмере
Skype: edwbes
ФИО: Эдуард

Re: Micro Delta Printer

Сообщение ilalexey » 09 май 2016, 10:47

TedBeer писал(а):Сварка прутка - шел 2011 год

Не очень понравилось исполнение. К 2016 наверно должны были вырасти немного. :)
Жалко видео процесса не выложили. При таком исполнении вполне возможно потом напильником доводить. На пару фото видны баги, наличии которых предполагаю.
В литье пластика в форму под давлением нужна нормальная шероховатость(полировка) на плоскостях соединения форм + с немалым усилием сжимать формы чтобы минимизировать продавливание сырья между форм.
Также нужно жёсткое закрепление не разогреваемых участков концов, а нагрев производить только в месте сварки, а не на 2см, как там.

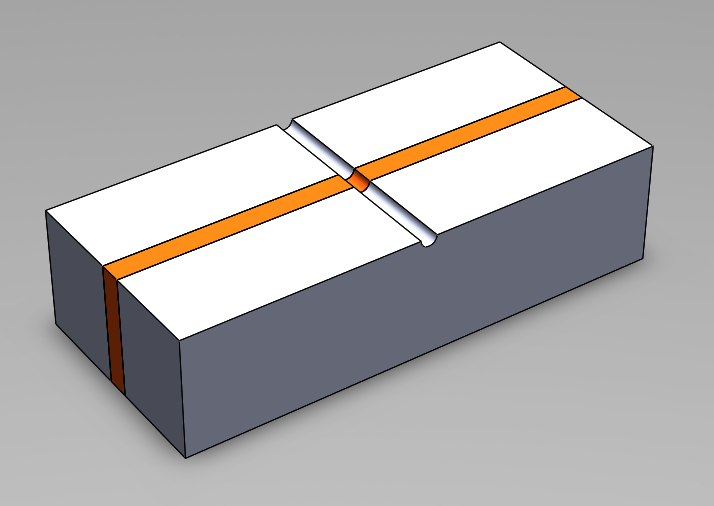

Думаю если сделать бутербродом фторопласт-нагреватель-фторопласт, будет лучше. А чтобы процесс не превратился в эпопею, нужны мгновенные
нагрев/остывание.
Вложения
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Micro Delta Printer

Сообщение ilalexey » 11 май 2016, 12:33

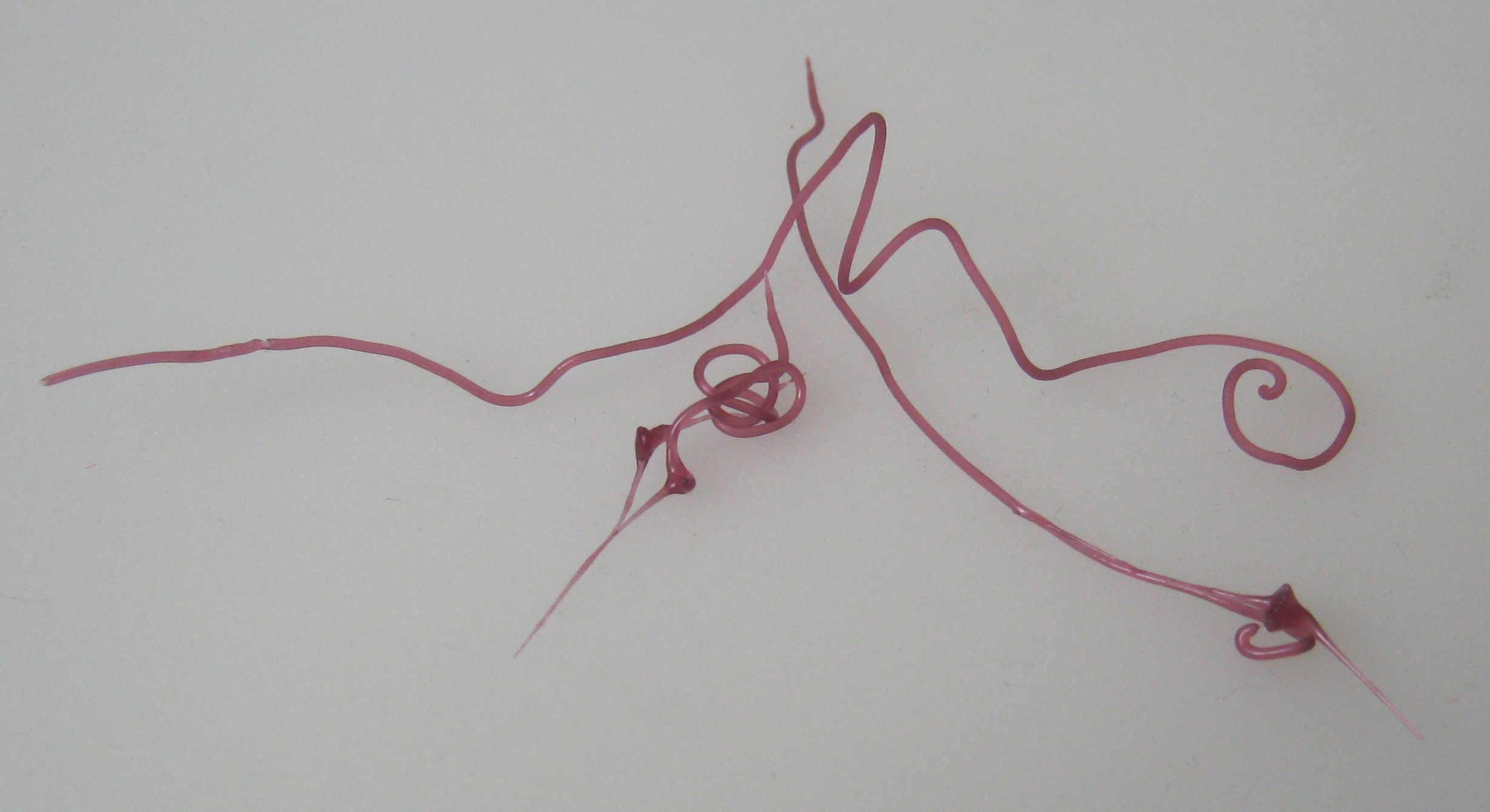

Первый блин. Без настройки.
При 120 градусах воск слишком жидкий. При 100 нормально, но моторчик(с не калиброванным драйвером) при этом работает на пределе. Скорее всего придётся менять движок и перетачивать на нём вал.
Вложения
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb
