Re: Дельта принтеры инструкция по сборке и настройке

Сообщение wandergraft » 14 фев 2017, 21:03

С этим все точно, я уж проверял много раз. Тем более что если в ручную стол отрегулировать то он точно определяется без линзы. И геометрия печатаемой детали достаточно точная.
Думается что в прошивке дело, только не знаю где копать
wandergraft

Сообщения: 44
Зарегистрирован: 19 май 2014, 21:37

Re: Дельта принтеры инструкция по сборке и настройке

Сообщение imdefined » 14 фев 2017, 21:54

А прошивка какая? Я из RcBugFix использую. Из main автоуровень был не рабочий недавно.
imdefined

Сообщения: 351
Зарегистрирован: 25 янв 2016, 23:06

Re: Дельта принтеры инструкция по сборке и настройке

Сообщение wandergraft » 14 фев 2017, 23:00

прошивка марлин https://github.com/RichCattell/Marlin
Что то я помню RcBugFix хотел ставить, но не разобрался в какой вкладке параметры дельта принтера вводятся, так и забросил. Подскажите в какой вкладке там редактировать под дельту надо??
wandergraft

Сообщения: 44
Зарегистрирован: 19 май 2014, 21:37

Re: Дельта принтеры инструкция по сборке и настройке

Сообщение imdefined » 14 фев 2017, 23:42

Там надо скопировать файлы из example_configurations/delta/generic/
Можешь посмотреть как у меня сделано под Росток с тензодатчиком: https://github.com/alpha6/Marlin-Rostoc ... guration.h
imdefined

Сообщения: 351
Зарегистрирован: 25 янв 2016, 23:06

Re: Дельта принтеры инструкция по сборке и настройке

Сообщение wandergraft » 15 фев 2017, 01:16

благодарю! вроде разобрался что куда вставлять!)))
wandergraft

Сообщения: 44
Зарегистрирован: 19 май 2014, 21:37

Re: Дельта принтеры инструкция по сборке и настройке

Сообщение zakamik » 16 фев 2017, 01:56

Все мои мучения с калибровкой закончились изготовлением регулируемых концевиков. выровнял стол по линейке/угольнику и отклибровал, выставляя 0 по осям не в настройках, а подкручивая положение концевиков. Теперь только подстраиваю высоту +- пара десятых при смене печатающей головки.
zakamik

Сообщения: 112
Зарегистрирован: 12 дек 2015, 20:34
Откуда: Москва

Re: Дельта принтеры инструкция по сборке и настройке

Сообщение diglook » 11 авг 2017, 16:34

Здравствуйте!
в качестве второго принтера использую дельту, пока печатал зайчиков и белочек проблемы не возникало,теперь понадобилось детали с точными размерами и тут облом.
Дело в том что эффектор на магнитах , теперь мне понятна проблема - переменная длина тяги, т.е. если тяга стоит вертикально то межцентровое расстояние - по краям шариков, если тяга горизонтально расстояние - между центрами шариков. Получается разница - диаметр шарика(у меня 10 мм). Понятно что в этих позициях тяги никогда не бывают, но размер меняется от центра к периферии. И еще квадрат 100х100 получился 97.7, внутренний 10х10 - 9.8. процент великоват.
Отсюда вопрос: какой параметр за это отвечает в настройках?
Искал но не нашел.
diglook

Сообщения: 97
Зарегистрирован: 15 мар 2010, 14:33
Откуда: Kyiv

Re: Дельта принтеры инструкция по сборке и настройке

Сообщение kindrat » 14 авг 2017, 18:08

У тебя какие магниты?
У меня шайбы с фаской (countersink) и стальные шарики - расстояние всегда одинаковое, с чего ему меняться???
kindrat

Сообщения: 205
Зарегистрирован: 13 мар 2013, 14:31
Откуда: Химки

Re: Дельта принтеры инструкция по сборке и настройке

Сообщение dandan2000 » 15 авг 2017, 13:46

Пробовал сделать каретку более жесткую, так оказалось, что ролики кривые, теперь при движении то люфтит, то заседает.
Можно эти ролики как-то выровнять? Ролики обычные, белые.
dandan2000

Сообщения: 20
Зарегистрирован: 15 авг 2017, 10:00

Re: Дельта принтеры инструкция по сборке и настройке

Сообщение Odstavec » 30 авг 2017, 14:37

После конкретного застревания пластика на моём Prsim Mini, захотелось сделать упрощённое крепление хотенда. Разбирать ради этого заводскую конструкцию с контактами автокалибровки не буду.

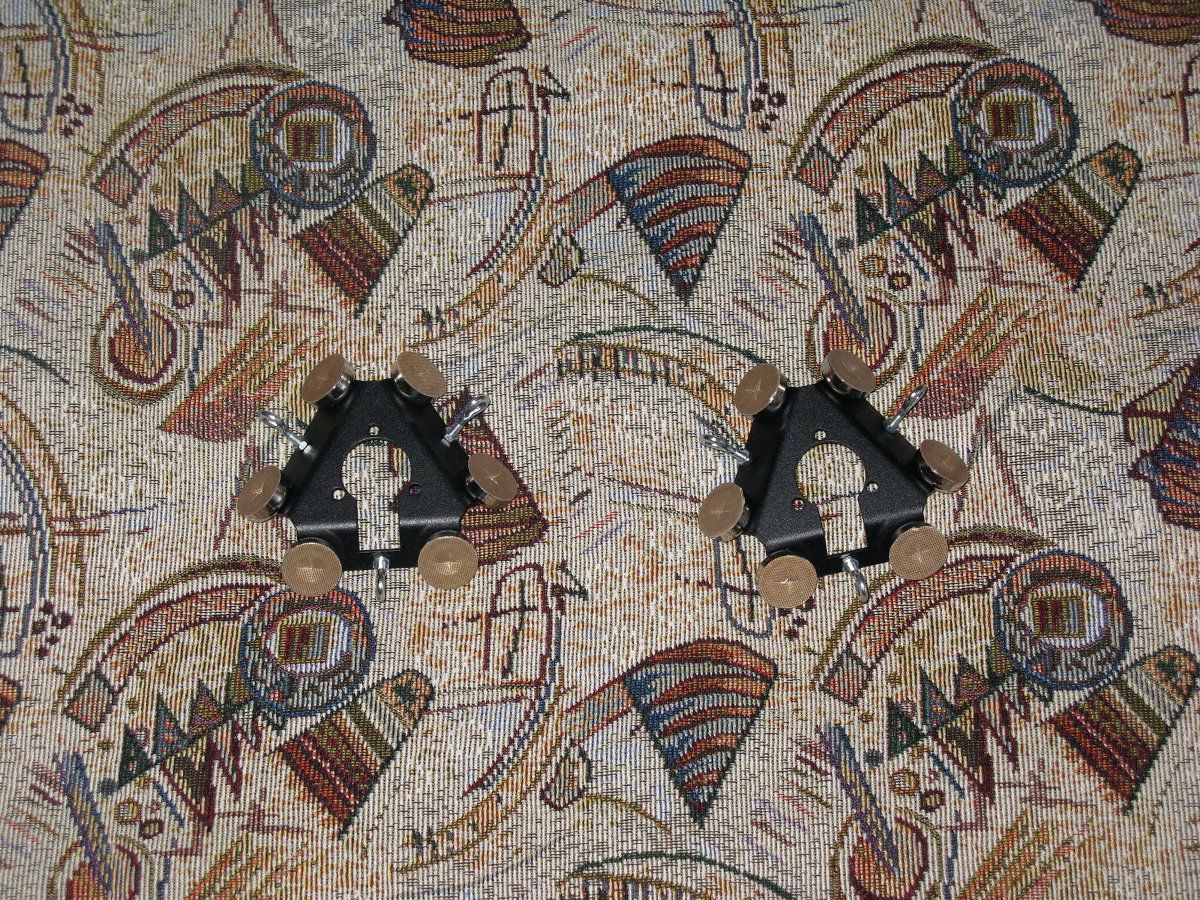

3DQuality вошли в положение и согласились отправить эффектор отдельно. Для подстраховки решил взять сразу два. Уже пришли.

Присмотрел хотенд E3D V6.

- Как лучше крепить хотенд?
- До какой температуры нагревается радиатор в месте крепления?
Вложения
Последний раз редактировалось Odstavec 30 авг 2017, 19:29, всего редактировалось 1 раз.
Аватара пользователя
Odstavec

Сообщения: 141
Зарегистрирован: 13 июл 2013, 16:22
Откуда: Санкт-Петербург

Re: Дельта принтеры инструкция по сборке и настройке

Сообщение Myp » 30 авг 2017, 14:55

на ощупь бывает горячий но вполне держится в креплениях из АБС

не сразу понял зачем тут фотка ковра, еле еле разглядел на фоне эффекторы)))
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17142
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Дельта принтеры инструкция по сборке и настройке

Сообщение Odstavec » 30 авг 2017, 15:17

Myp писал(а):на ощупь бывает горячий но вполне держится в креплениях из АБС

Похоже, за деталями из ABS придётся обращаться к кому-нибудь.

Можно ли для примерки напечатать детали из PLA PRO, а окончательный вариант заказать из ABS?

не сразу понял зачем тут фотка ковра, еле еле разглядел на фоне эффекторы)))

Другого свободного места не нашлось...
Последний раз редактировалось Odstavec 30 авг 2017, 18:55, всего редактировалось 1 раз.
Аватара пользователя
Odstavec

Сообщения: 141
Зарегистрирован: 13 июл 2013, 16:22
Откуда: Санкт-Петербург

Re: Дельта принтеры инструкция по сборке и настройке

Сообщение Myp » 30 авг 2017, 18:41

из ПЛА тоже можно, но на постоянку не рекомендую, со временем от жары крепёж может ослабнуть или перекосить.
распечатай из ПЛА, установи, а потом сам же и перепечатай из АБС =)

а вариантов крепления множество, лично я рекомендую что-то быстросъёмное придумать, чтоб максимум один винт открутить и снять хотенд.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17142
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Дельта принтеры инструкция по сборке и настройке

Сообщение Odstavec » 31 авг 2017, 19:58

Myp писал(а):из ПЛА тоже можно, но на постоянку не рекомендую, со временем от жары крепёж может ослабнуть или перекосить.

PLA PRO более термостойкий.

распечатай из ПЛА, установи, а потом сам же и перепечатай из АБС =)

У ABS же усадка больше. Не получится ли так, что они не подойдут?

а вариантов крепления множество, лично я рекомендую что-то быстросъёмное придумать, чтоб максимум один винт открутить и снять хотенд.

Присмотрел несколько вариантов...
Аватара пользователя
Odstavec

Сообщения: 141
Зарегистрирован: 13 июл 2013, 16:22
Откуда: Санкт-Петербург

Re: Дельта принтеры инструкция по сборке и настройке

Сообщение Myp » 31 авг 2017, 20:25

усадка абс размер не меняет, печатать можно чем угодно, точность размеров зависит от точности принтера
усадка она лишь создаёт определённые сложности в процессе печати
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17142
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич
