Собрал я принтер P3Steel на раме от МЗТО, в качестве стола я использовал обычный mk2b, электроника стоит RAMPS. Однако с ним был проблема: стол не грелся выше 100 градусов и нагрев до 100 занимал до 20-30 минут, что слишком долго.

В результате возникла идея добавить к столу снизу термоизоляцию в виде алюминиевого скотча и пробковой подложки. Результат получился вполне ожидаемым -- стол можно нагреть до 120 градусов за 5-10 минут . Привожу ниже фото как сие выглядит

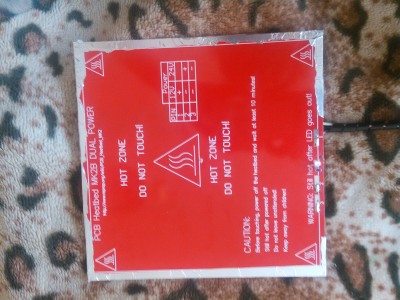

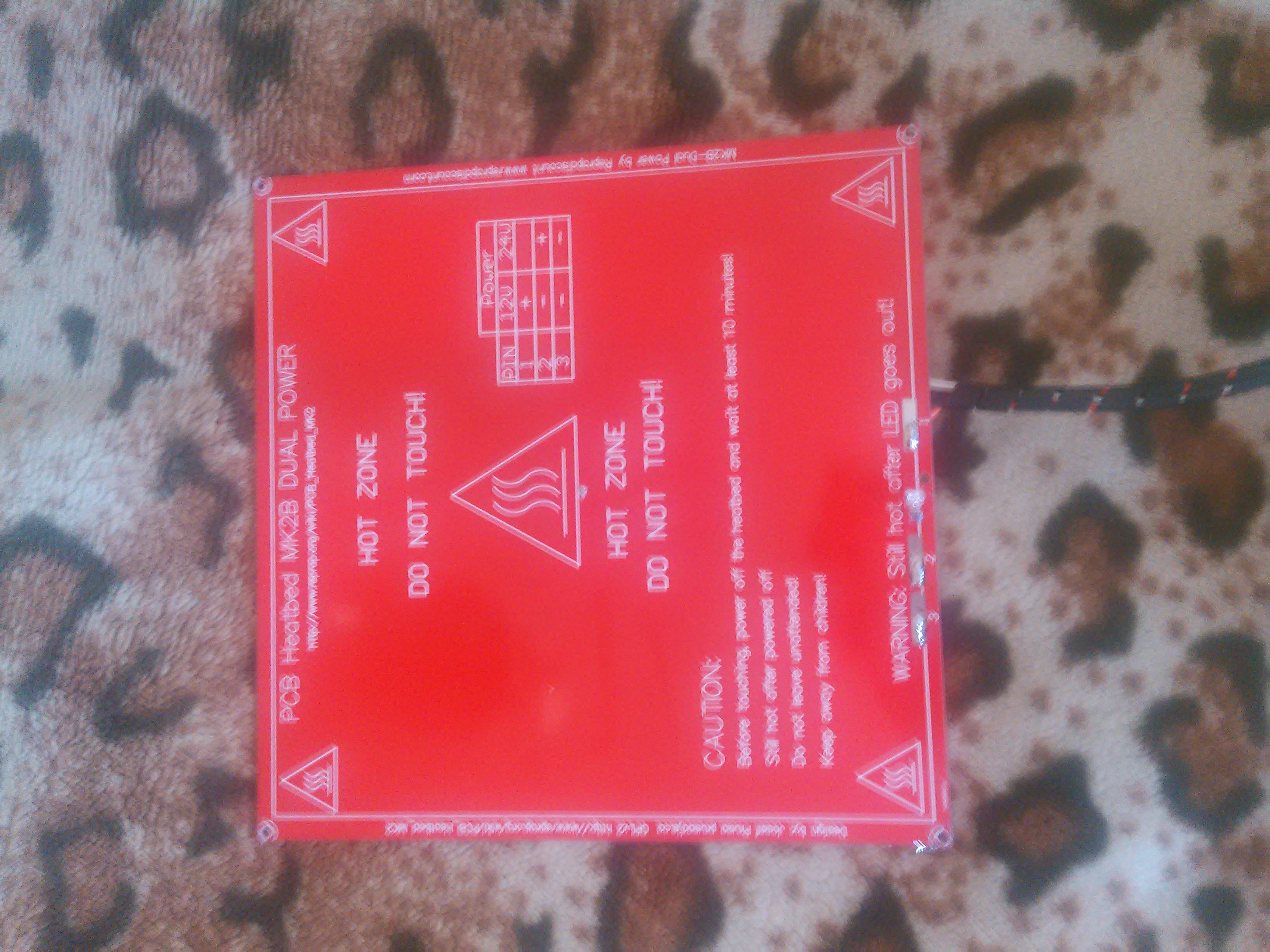

[*] Стол Mk2B

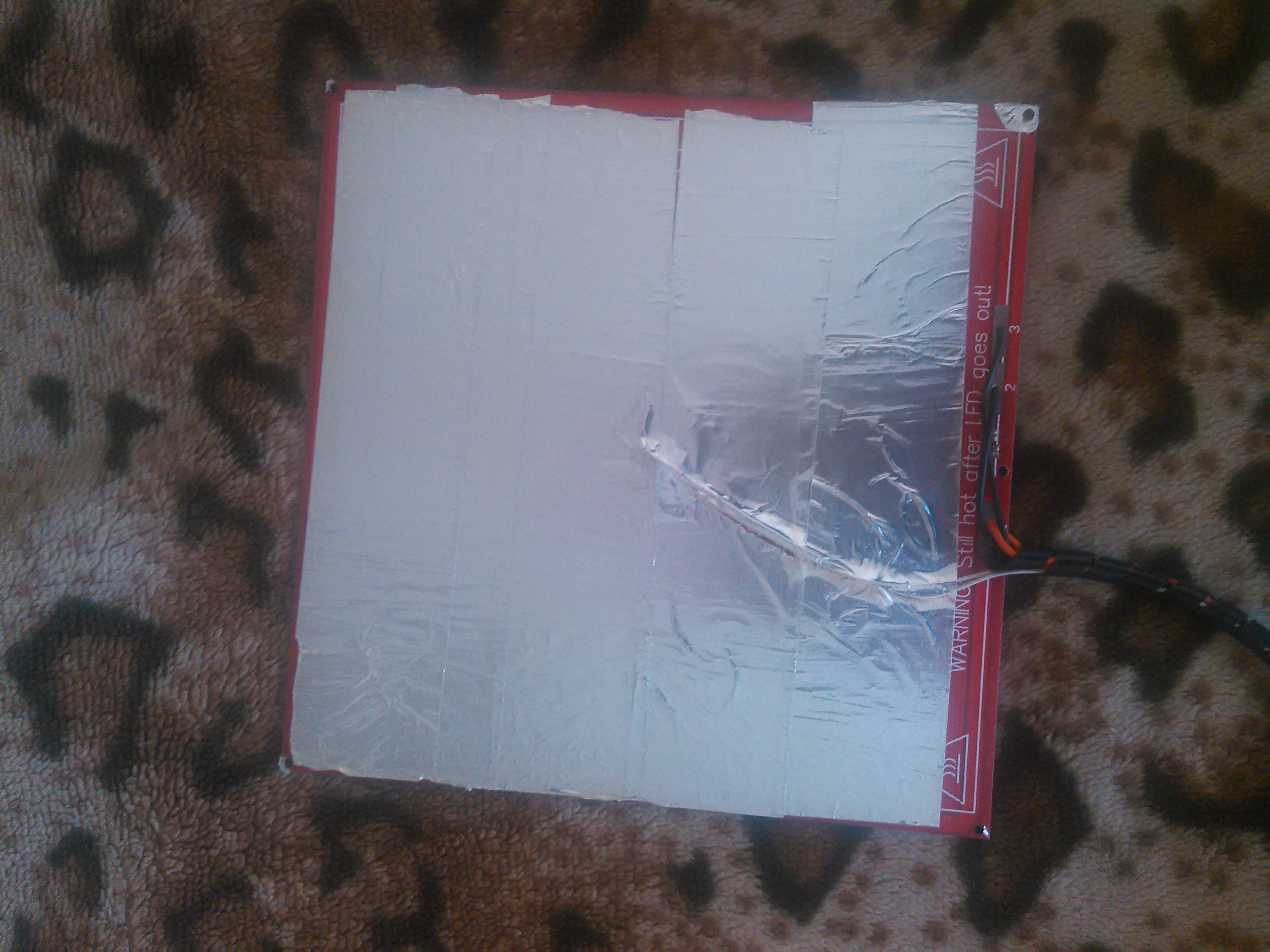

[*] Обклеиваем снизу алюминиевым скотчем, так что бы он не замыкал контакты

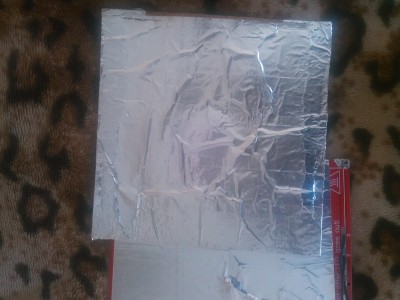

[*] Пробковую подложку тоже обклеиваем скотчем с одно стороны

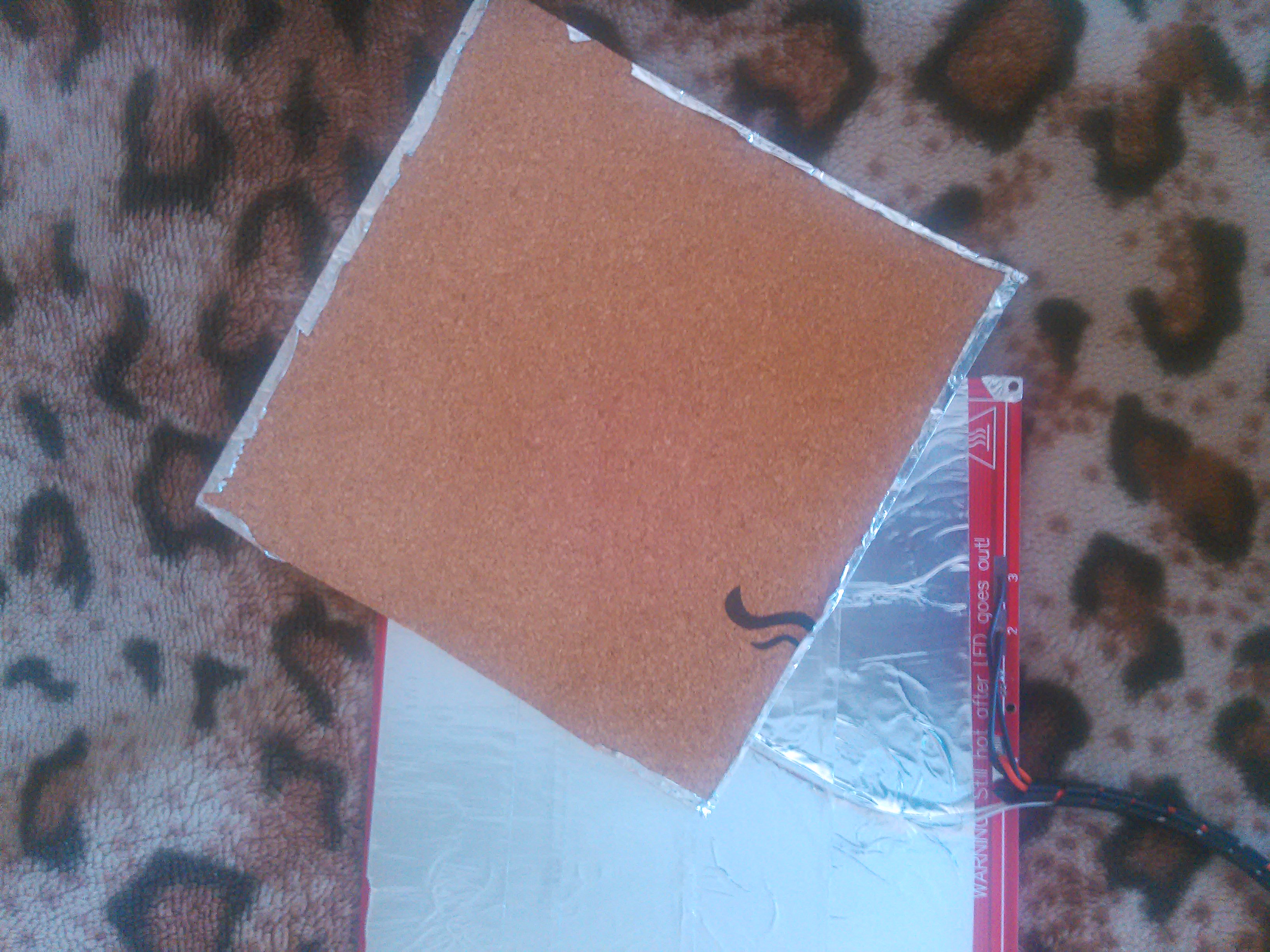

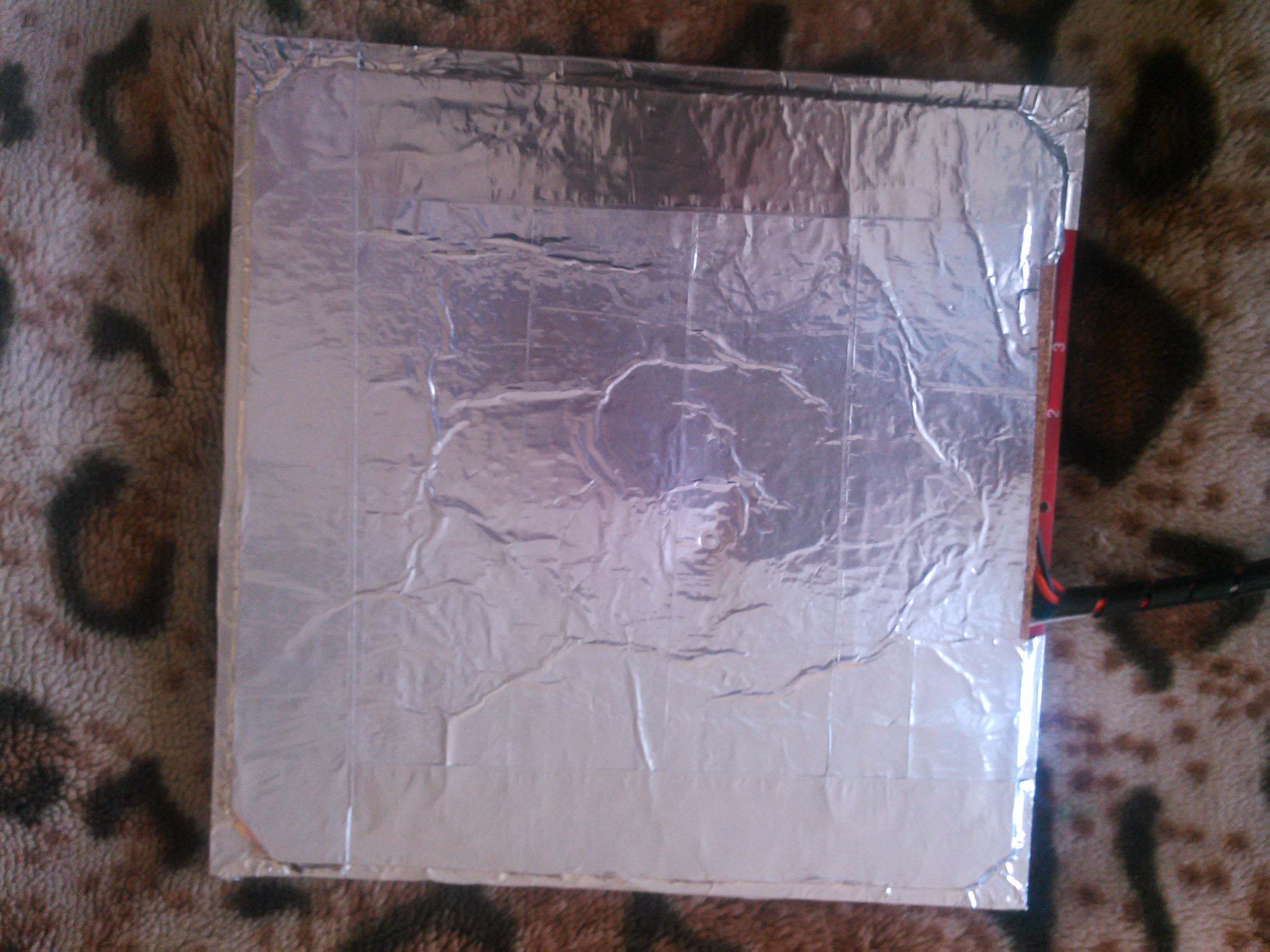

[*] С помощью того же скотча приклеиваем пробковую подложку к столику

В итоге мы получаем эффект термоса, и большая часть тепла вырабатываемого столиком идет на прогрев стекла

интересно!
я примерно так же делал, только не догадался сделать слой с двух сторон теплоизолятора.

А пробковая подложка какой толщины?

grean2007 писал(а):А пробковая подложка какой толщины?

Примерно 2мм, это были салфетки пробковые на стол купленные в перекрестке

не понял, ты пробку наклеил со стороны зигзагообразных дорожек, а стекло кладёшь с изнаночной стороны стола?

Myp писал(а):не понял, ты пробку наклеил со стороны зигзагообразных дорожек, а стекло кладёшь с изнаночной стороны стола?

В этом варианте да, так получается более равномерный нагрев поверхности. И пробка там не приклеена Там слой воздаха есть между столом обклеиным фольгой и пробкой обклееной фольгой для достижения эффекта термоса.

а что тебя сподвигло изначально неправильно поставить стол?
текстолит сам по себе хороший теплоизолятор, если бы дорожки не контактировали с воздухом, был бы равномерней нагрев.

Вместо пробки можно еще брать упаковочный картон (у которого гофра внутри), с бутербродом из 2-3 слоев и алюминиевым скотчем стол MK2A греется до 125 градусов за 15 минут...

Myp писал(а):а что тебя сподвигло изначально неправильно поставить стол?
текстолит сам по себе хороший теплоизолятор, если бы дорожки не контактировали с воздухом, был бы равномерней нагрев.

В том то и дело, что тогда равномерного нагрева не будет. Будут локальные изменения в температуре. Пример столиков где сие было решено это Mk3 с алюминием.

Если внимательно посмотреть на герберы Mk2, можно увидеть что не может там быть неравномерности нагрева. Особенно со стеклом сверху.

holomrn писал(а):Если внимательно посмотреть на герберы Mk2, можно увидеть что не может там быть неравномерности нагрева. Особенно со стеклом сверху.

Стол можно и перевернуть, принципиально ничего не изменится Суть задумки не в этом

ну как это ничего не изменится? что лучше проводит тепло - 1,5мм стеклотекстролита и ~0,1мм маски или только ~0,1мм маски?

С термоизоляцией уже без разницы будет Что важнее быстро поменять температуру стола или поддерживать её ровно на том уровне что требуется без локальных градиетов и скачков?

еще раз предлагаю посмотреть на герберы Мк2 и старательно подумать о том откуда там могут взяться градиенты температуры в рабочей области.

alexxy писал(а):С термоизоляцией уже без разницы будет

когда стол установлен неправильно, стекло изолировано от нагревателя 1,5 мм слоем стеклотекстолита.
это ощутимая разница.

Добавлено спустя 2 минуты 48 секунд:

holomrn писал(а):еще раз предлагаю посмотреть на герберы Мк2 и старательно подумать о том откуда там могут взяться градиенты температуры в рабочей области.

ну небольшие всётаки есть =) краешки ветром обдувает.
