Arduino mega 2560 скорее всего труп

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Arduino mega 2560 скорее всего труп

Сообщение stanisoni » 03 апр 2015, 09:20

Доброе время суток, после определенных манипуляций у меня пошел дымок с ардуино, как я понял сгорел преобразователь. От USB ардуина работает, а от БП нет. Подскажите что делать? Новую покупать, или перепаивать?

stanisoni

Сообщения: 5
Зарегистрирован: 18 мар 2015, 07:19

Re: Arduino mega 2560 скорее всего труп

Сообщение solo » 03 апр 2015, 19:52

это у вас сгорел линейный стабилизатор на 5В можно впаять любой какой найдете с подходящим рабочим током , я даже впаивал 7805 но он правда на место старого красиво не становиться я прилепил на проводках сбоку платы, можно также подать то внешнего стабилизатора 5в прямо на выводы ардуино 5v
стабилизатор сгорел скорее всего что подали высокое напряжение на ардуину , мах 20в рекомендовано 12в
Аватара пользователя
solo

Сообщения: 56
Зарегистрирован: 22 авг 2013, 18:43
Откуда: Харьков
ФИО: Соловьев Юрий

Re: Arduino mega 2560 скорее всего труп

Сообщение RootAdmin » 03 апр 2015, 19:55

Была тема.
Там ТС даже фото прикрепил.
forum107/topic15310.html?view=unread#unread
Дым, идущий из всех устройств в помещении предвещает появление электрика.
RootAdmin

Сообщения: 1725
Зарегистрирован: 07 авг 2010, 21:29
Откуда: КМВ
прог. языки: C
ФИО: Андрей

Re: Arduino mega 2560 скорее всего труп

Сообщение holomrn » 03 апр 2015, 21:07

Купить стабилизатор на 5В в корпусе sot-223 и перепаять. Что нить из серии xx1117. Первые буквы могут быть любые.
holomrn

Сообщения: 609
Зарегистрирован: 08 май 2014, 18:32

Re: Arduino mega 2560 скорее всего труп

Сообщение stanisoni » 03 апр 2015, 23:58

Спасибо большое за ответы.
Пока тему одобряли уже нагуглил информацию. Съездил купил стабилизатор AMS1117 на 5В и поменял. Все заработало. Ремонт обошелся в 38 рублей.
Подскажите как правильнее включать ардуино. Сначала БП потом USB или наоборот, или вообще без разницы?
stanisoni

Сообщения: 5
Зарегистрирован: 18 мар 2015, 07:19

Re: Arduino mega 2560 скорее всего труп

Сообщение holomrn » 04 апр 2015, 00:51

Без разницы.
holomrn

Сообщения: 609
Зарегистрирован: 08 май 2014, 18:32

Re: Arduino mega 2560 скорее всего труп

Сообщение solo » 04 апр 2015, 15:27

принципиальная схема ардуины сделана так что когда появляется внешнее питание на ардуино то питание от юсб отключается автоматом,
Аватара пользователя
solo

Сообщения: 56
Зарегистрирован: 22 авг 2013, 18:43
Откуда: Харьков
ФИО: Соловьев Юрий

Re: Arduino mega 2560 скорее всего труп

Сообщение Revenger » 15 авг 2016, 18:05

Может кто подскажет, если погорело всё вокруг УСБ, это труп или есть смысл попаять (и что паять)?


п.с. Кстати причина мне не известна. Печатал нормально (по шнуру от ПК. ПК питается через УПС), более 2,5 часов. Затем стал циклично включаться/выключаться мигая дисплеем и пошёл запашОк. Стабилизатор оказался целым (после сгорания на второй меге этот впаял в ту и там заработало), а вот УСБ не выжило.
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр

Re: Arduino mega 2560 скорее всего труп

Сообщение ilalexey » 15 авг 2016, 18:32

Revenger писал(а):погорело всё вокруг УСБ

В смысле, вокруг разъёма на меге?
Revenger писал(а):после сгорания на второй меге этот впаял в ту и там заработало

Описание лаконично, но не понятно.
--
Что тестер говорит? Можно на картинке красными стрелками пометить.
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Arduino mega 2560 скорее всего труп

Сообщение Revenger » 15 авг 2016, 18:36

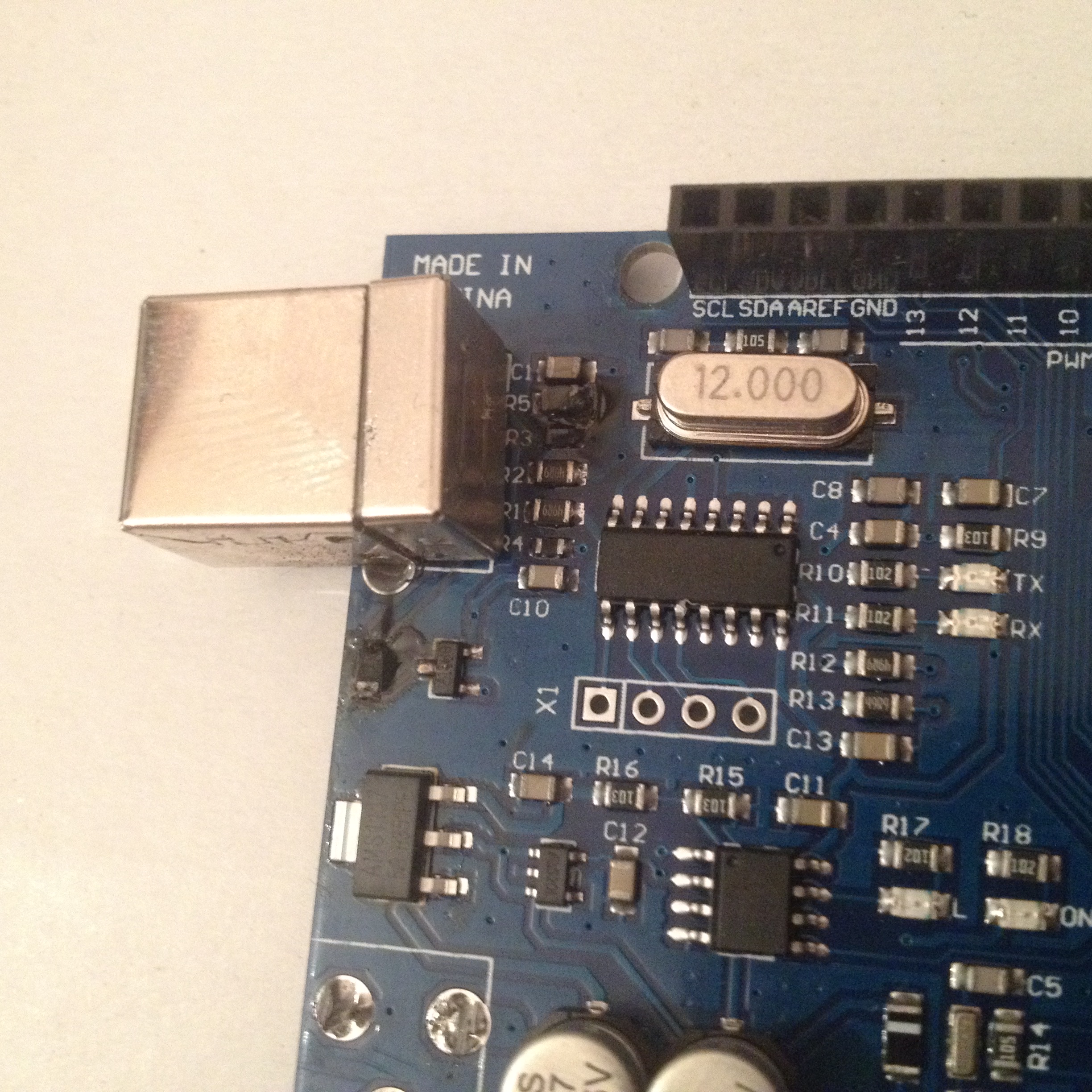

Ну на фото же видно место пожара )) Вокруг разъёма (фото кликабельно) пара резисторов и конденсаторы, возможно не все, но 4-5 деталек явно сгоревшие, аж с обугливанием. Ниже еще одно что-то типа конденсатора и треногий толи еще стабилизатор толи транзистор. Всё это горелое.

Стабилизатор 5В остался целым. Я его впаял вчера в следом сгоревшую мегу (но не так плачевно, а только стабилизатор) и вторая мега заработала, т.е. стабилизатор был цел, погорела "обвязка" (если правильно выразился) УСБ
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр

Re: Arduino mega 2560 скорее всего труп

Сообщение Madf » 15 авг 2016, 18:45

а что за сопля на чипе/ноге?
в общем может быть брак чип конденсатора, прозваниваем дорожки, если все живые, то скорее всего его заменить или тупо выпаять)
Madf

Сообщения: 3298
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Arduino mega 2560 скорее всего труп

Сообщение ilalexey » 15 авг 2016, 19:15

Фото-то фото, но из за черноты не совсем понятно лед это, резистор или диод. Моя мега не такая.
16-ти ногий таракан выглядит бодро, но это не о чём не говорит. Нужен тестер. Sot-23 выглядит живым, но хз что с ним, а он важная цацка в системе.
---
На фото "явно сгоревшее" выглядит как "неважно паяно". В том месте где у меня предохранитель, вижу явный лед диод(с ямкой на корпусе со стороны дорожки).
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Arduino mega 2560 скорее всего труп

Сообщение Revenger » 15 авг 2016, 23:06

На чипе соплей нет. То или пыль или еще что, но в реальности нет ничего.

Светодиодов около разъема нет и небыло. По крайней мере на этой плате. Точно такая же сейчас работает в принтере (правда у неё тоже после вылета стабилизатора с портом какой-то косяк был(неопознанное устройство появлялось), но сейчас проверил - не в меге дело, а порт компа похоже умер.
Попробую поискать схему меги китайской, чтобы знать какие детальки подкупить (в смысле резисторы/конденсаторы), т.е. то, что я смогу перепаять. Если что-то более существенное, то проще конечно выкинуть её.

На фото белым обвёл явно сгоревшее. Красным - светодиоды.
Вложения
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр

Re: Arduino mega 2560 скорее всего труп

Сообщение ilalexey » 15 авг 2016, 23:26

Revenger писал(а):чтобы знать какие детальки подкупить (в смысле резисторы/конденсаторы), т.е. то, что я смогу перепаять. Если что-то более существенное, то проще конечно выкинуть её.

Ну не знаю.. Мне проще одного таракана перекинуть, чем пять блох елозить. Не стоит руки опускать из за сегоднянепонятного.

Добавлено спустя 8 минут 35 секунд:
Мосфет у тебя тоже похоже с дырочкой.
Кружочки это хорошо, но черноту и так видно. Ты намалюй стрелочки(пронумеруй?) и сделай подписи что как звонится. Без тестера ты будешь долго гадать.
Один товарищ тут меня без осциллографа не понимал. :)

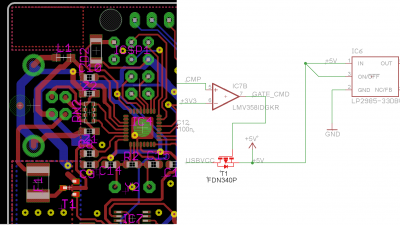

А вот с схемки и над было начинать.

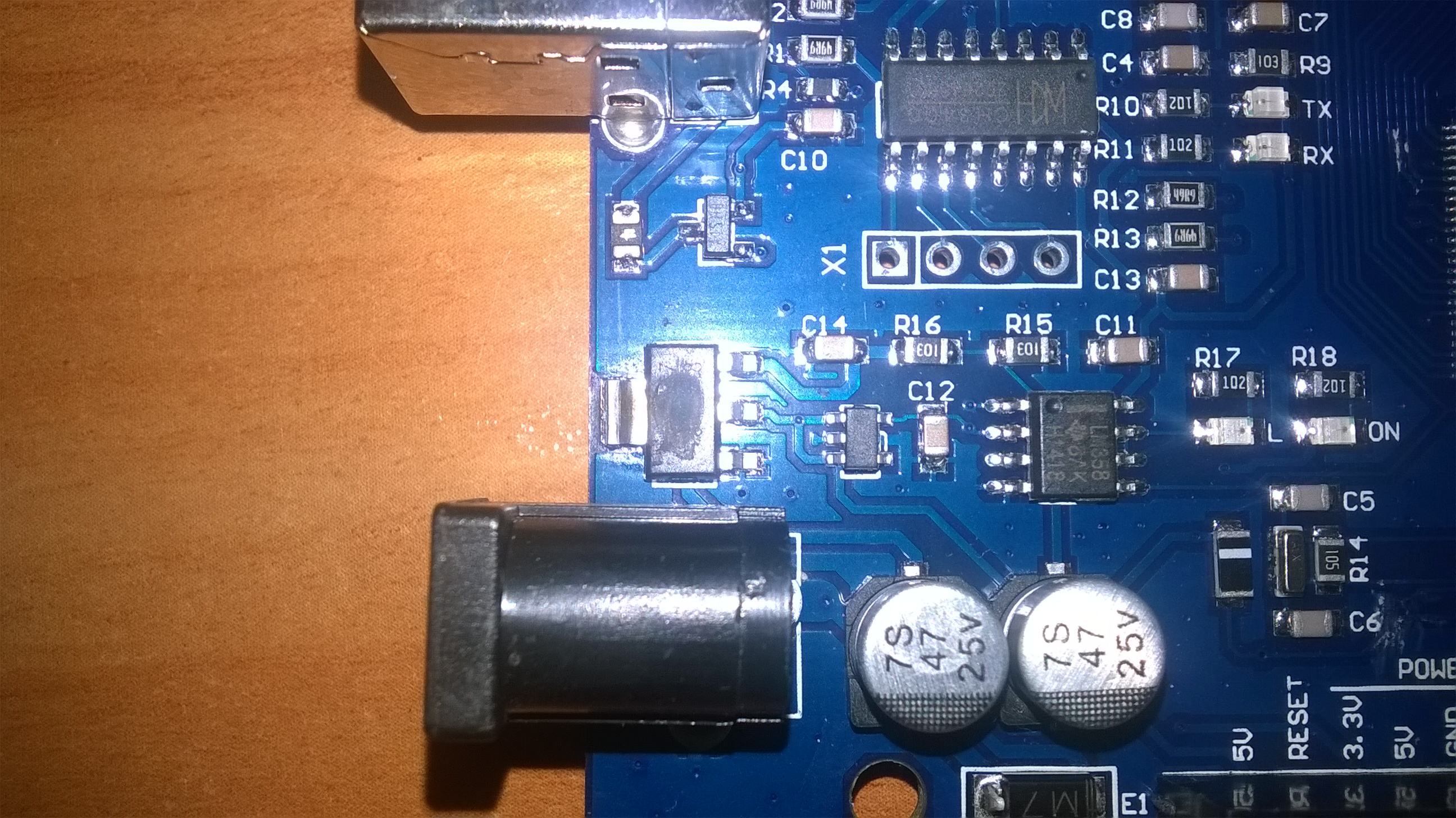

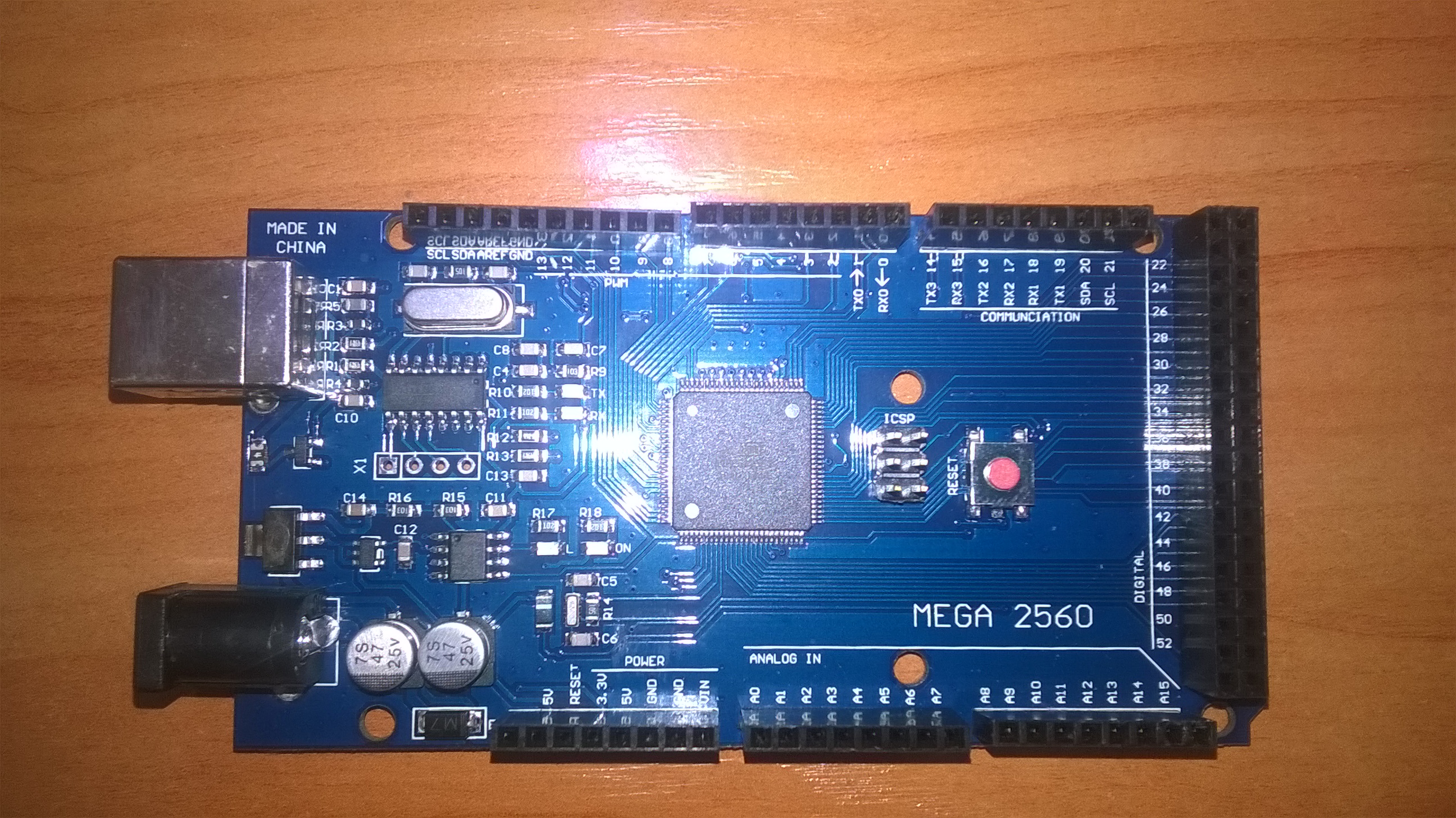

У меня это выглядит так:
Вложения
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Arduino mega 2560 скорее всего труп

Сообщение Revenger » 15 авг 2016, 23:36

Ну в общем то да.. не стОит бросать всё. Хотя бы из интереса.
Мультиметр есть. Прозвоню что получится, а вот осциллограф... никак не победю жабу купить на али конструктор (другой, более взрослый не куплю никогда точно, т.к. я даже не знаю как им пользоваться :) )
Схему поищу, т.к. у меня мега явно "не белая" )) И если перед треногим транзистором (если это транзистор) стоял предохранитель, то... сейчас я его вообще потерял. Видать он отпаялся и пока я плату ковырял/вытаскивал его "сдуло".
Но естественно проверить я смогу только резисторы, т.к. мультиметр тоже очень китайский и конденсаторы он не измеряет.
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр
