Arduino mega 2560 скорее всего труп

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Arduino mega 2560 скорее всего труп

Сообщение Madf » 15 авг 2016, 23:49

ilalexey, у тебя походу родняк или одна из первых клонов приближенных к оригиналу :roll:
Madf

Сообщения: 3298
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Arduino mega 2560 скорее всего труп

Сообщение ilalexey » 15 авг 2016, 23:58

Ну вот только не нужно на китайский мультиметр пинять. :)
По поводу предохранителя - можно впаять из материнки наверно(без понятия на сколько там мА, я так сделал на свой страх и страх и до сих пор страх).
Чуть выше говорили про автоматическое переключение между источником питания меги. Этот транзюк и задействован там.
Ты случаем не запитывался от 14+ вольт?

Добавлено спустя 5 минут 41 секунду:
Madf писал(а):у тебя походу родняк или одна из первых клонов приближенных к оригиналу

Хз. У них брал. Качество - офигенное. Цена - абалдеть(3-4 года назад).
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Arduino mega 2560 скорее всего труп

Сообщение Revenger » 16 авг 2016, 00:22

ilalexey писал(а):Этот транзюк и задействован там.
Ты случаем не запитывался от 14+ вольт?

Нет, яж писал, что всё произошло при печати от компа, а питание меги у меня через понижающий модуль (настроено было на 9В).
Да и если бы питание было выше требуемого, наверняка стабилизатор бы накрылся.
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр

Re: Arduino mega 2560 скорее всего труп

Сообщение ilalexey » 16 авг 2016, 00:30

Revenger писал(а):Да и если бы питание было выше требуемого, наверняка стабилизатор бы накрылся.

Наверно да. Комп заземлён(земля в розетке пашет?)? Может добрые соседи тебе в струю пердят? :)
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Arduino mega 2560 скорее всего труп

Сообщение Madf » 16 авг 2016, 12:10

Некоторые умники порой вместо заземления используют 0 розеточный - жесть.
Madf

Сообщения: 3298
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Arduino mega 2560 скорее всего труп

Сообщение ilalexey » 16 авг 2016, 14:11

При мне один товарищ методом подбора розетку прикручивал.
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Arduino mega 2560 скорее всего труп

Сообщение Revenger » 16 авг 2016, 14:39

С заземлением у меня беда...В проводке его нет. По стенам такое ощущение, что фаза гуляет. К Компу прикрутил провод (к корпусу) и вывел к металлической штуковине от старого котла, которая в стену уходит. Если без этого - током херачило так, что я пару раз системник с психу разбивал..Не сказать, что много, но мультиметр показывал около 70В.
Но это было до принтера. Сейчас этот провод подключен (и не только к компу) постоянно.

п.с. уточню еще, что прюша с мелзи, на том же месте и при тех же подключениях работала верой и правдой более 2-х лет. И ни одного затыка.
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр

Re: Arduino mega 2560 скорее всего труп

Сообщение Madf » 16 авг 2016, 15:54

короче, у вас проблема с питанием компа, пока проблему не решите, все периферийные устройства под угрозой (особенно те, что имеют прямой контакт с человеком)
Madf

Сообщения: 3298
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Arduino mega 2560 скорее всего труп

Сообщение Myp » 16 авг 2016, 16:55

так и должно быть когда нет заземления, такова уж конструкция компового блока питания, там входные линии соединены конденсаторами на общую точку, на корпус. поэтому на незаземлённом корпусе присутствует напряжение, половина номинала.

соответственно когда что-то подключается к компу что имеет свою землю, возможны всяческие феерверки и т.п.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Arduino mega 2560 скорее всего труп

Сообщение ilalexey » 16 авг 2016, 17:13

Revenger писал(а):а вот осциллограф... никак не победю жабу купить на али конструктор

Я себе "DSO Quad - Aluminium Alloy Black" приобрёл. Доволен как слон. На мои нужды хватает.
Тоже жаба душила долго(даже несколько промежуточных на дуине слепил).
---
Ты схему нашёл? Я - на скорую руку нет.

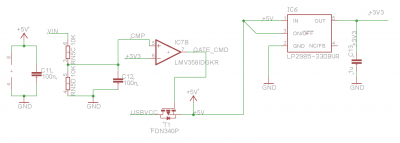

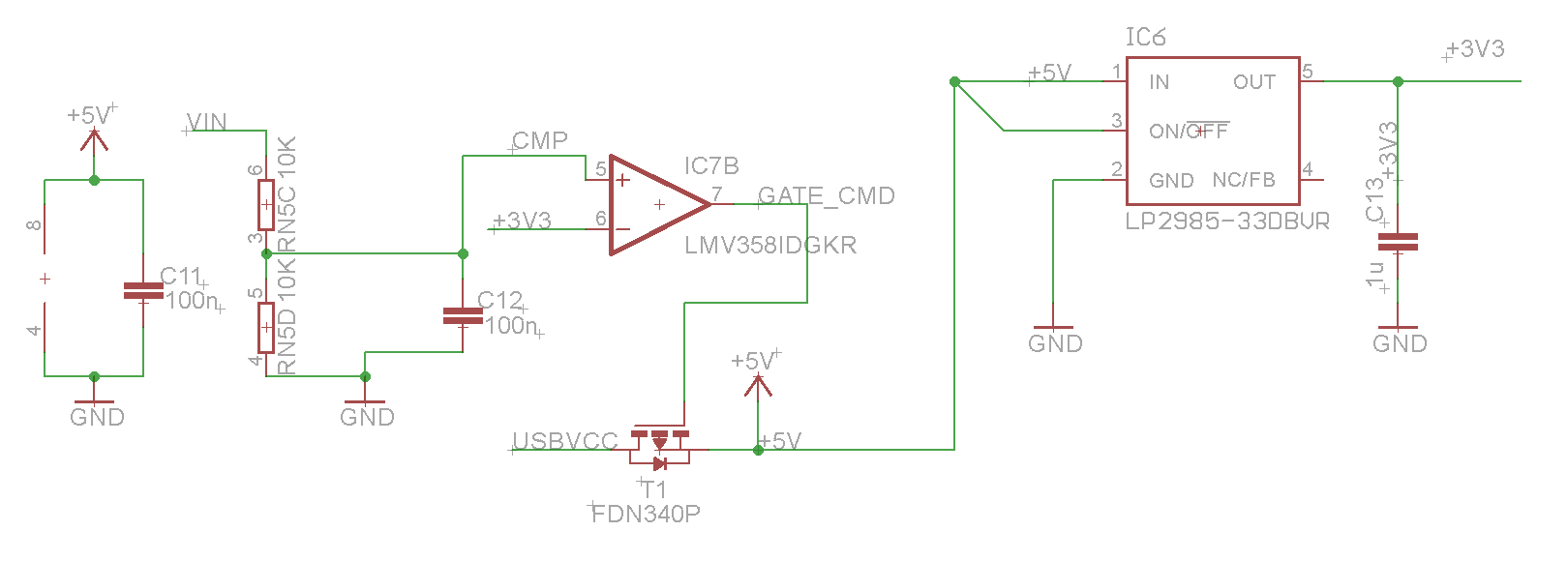

В принципе, это шаблонный вариант "переключалки"(картинка), который у тебя похоже выгорел.
Так понял, что ты меняешь меги на одном и том же принтере? Может у тебя проводок где на подвижных кабелях невменяемый?
---
прикрутил провод (к корпусу) и вывел к металлической штуковине от старого котла, которая в стену уходит.

Если это то, о чём подумал, а я подумал о батарее отопления, то это не лучший выход.
Вложения
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Arduino mega 2560 скорее всего труп

Сообщение Madf » 16 авг 2016, 17:36

ilalexey писал(а):Я себе "DSO Quad - Aluminium Alloy Black" приобрёл. Доволен как слон.

Давно есть сия игрушка, на ней только времянку смотреть можно, а вот уровень сигналов нет, там напруга пляшет - только в путь, никакая юстировка не поможет.
Madf

Сообщения: 3298
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Arduino mega 2560 скорее всего труп

Сообщение ilalexey » 16 авг 2016, 18:01

Мне хватает. Лучше чем на дуине.
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Arduino mega 2560 скорее всего труп

Сообщение Madf » 16 авг 2016, 18:28

мне в нём нравится ещё логический анализатор и игрушка "тетрис", в общем в дорогу взять можно, но дома юзаю всё-таки норм осцил...
Madf

Сообщения: 3298
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Arduino mega 2560 скорее всего труп

Сообщение ilalexey » 16 авг 2016, 18:33

Я всегда в дороге, так что это мой вариант.
Эх.. переделать бы фрезер 200кг в дорожный вариант..
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Arduino mega 2560 скорее всего труп

Сообщение Revenger » 16 авг 2016, 18:58

ilalexey писал(а):Если это то, о чём подумал, а я подумал о батарее отопления, то это не лучший выход.

Схему пока не нашёл. Но особо и не искал. Дети компьютер оккупировали пока в отпуске...

Прикрутил не к батарее, а остаток дымохода сквозь стену. Грубо говоря просто кусок металла в стене.

А осцил. (на большее я не готов морально и материально) такой хотел http://www.aliexpress.com/item/DSO138-2 ... 412.qU1UsX
Понятно, что детский, но и я не электронщик. :oops:
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр
