Вставлю свою ложку дегтя:
1. из уголков делать раму на принтер такого размера НЕЛЬЗЯ!! ели только он не 2 см! делать надо из квадрата и не тонкого а таких размеров желательно в корпус зашить, он придаст жесткость+ сквозняков бояться перестанет!
2. стол с подогревом из алюминия делать НЕЛЬЗЯ!! только железо ( посмотрите температурные расширения) при нагреве его выгибает, даже если лежит стекло сверху, гнет вместе со стеклом!
3. Места соединения ОБЯЗАТЕЛЬНО дублировать клепками ( в процессе работы сильная вибрация, не помогает даже фиксатор резьбы не говоря уж про гроверы)

А температуру экструдера и стола как регулируешь?

Не понял вопроса

Susaninhero писал(а):Вставлю свою ложку дегтя:
1. из уголков делать раму на принтер такого размера НЕЛЬЗЯ!! ели только он не 2 см! делать надо из квадрата и не тонкого а таких размеров желательно в корпус зашить, он придаст жесткость+ сквозняков бояться перестанет!
2. стол с подогревом из алюминия делать НЕЛЬЗЯ!! только железо ( посмотрите температурные расширения) при нагреве его выгибает, даже если лежит стекло сверху, гнет вместе со стеклом!
3. Места соединения ОБЯЗАТЕЛЬНО дублировать клепками ( в процессе работы сильная вибрация, не помогает даже фиксатор резьбы не говоря уж про гроверы)

Я бы поспорил.
1. Из уголков делать можно, но с толщиной стенки не менее 3 мм. Жесткость не высокая (на кручение), но при сборке и установке главное устранить винт (в моём случае принтер стоит на ровном полу, как на фундаменте).
2. Стол из алюминия делать можно (и желательно по толще иначе выгибает и даже стекло ломается).
3. На счет заклепок пока сказать не чего не могу, но в моём случае болты пока справляются.

Принтер работает под Mach3 (скорость ставил 300 мм/с - справляется).
Температуру стола и экструдера регулируют самодельные термостаты.

Принтер находится в процессе доработки и устранения косяков (самые серьёзные это ось Z, боуден экструдер).

вибрация сильная будет если на уголках собирать!
толстыйстол из алюминия не откалибруешь при нагреве!!!

macar2005, не слушай никого делай что задумал, только используй уголок 50 х 50 х 3, и винты потай (они хорошо самоцентруются) не ниже 5 под шестигранник, я свой корпус тестировал в качестве тумбочки, вставал, садился на него, потом проверил угольником, всё как было так и осталось.
Я даже боюсь представить что будет с фанерным если на него встать, фанера от флаги и температуры тоже параметры свои меняет, про сквозняки вообще бред, вибраций у меня лично нет вообще, моторы через резинки, всё зависит очевидно от кривизны рук, второй однозначно буду собирать из уголков.
Стол у меня тоже алюминиевый, раз отрегулировал и больше не трогал до модернизации.
Наш форумчанин мой сподвижник давно юзает алюминиевый принтер хороших размеров и проблем не знает http://3dtoday.ru/blogs/de-si-gn/iron-p ... nd-rubles/

Принтер твоего сподвижника я брал за основу.
Мой принтер стоит на полу как на фундаменте, если между принтером и полом добавить амортизаторы (пористая резина) то начинается жуткий расколбас (особенно на скорости свыше 100 мм/с).

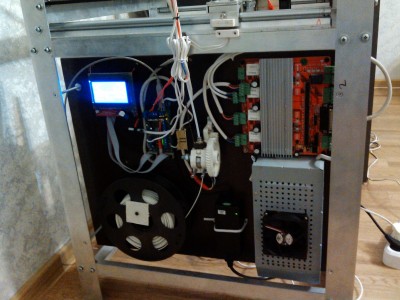

Достал меня LPT порт и Mach3, переделал всё на Ардуино (прошивка Марлин).
Так как я использовал драйвера от ЧПУ пришлось делать переходник с Ардуино на LPT порт (управление ШД). На мой взгляд получилось нормально и даже работает.

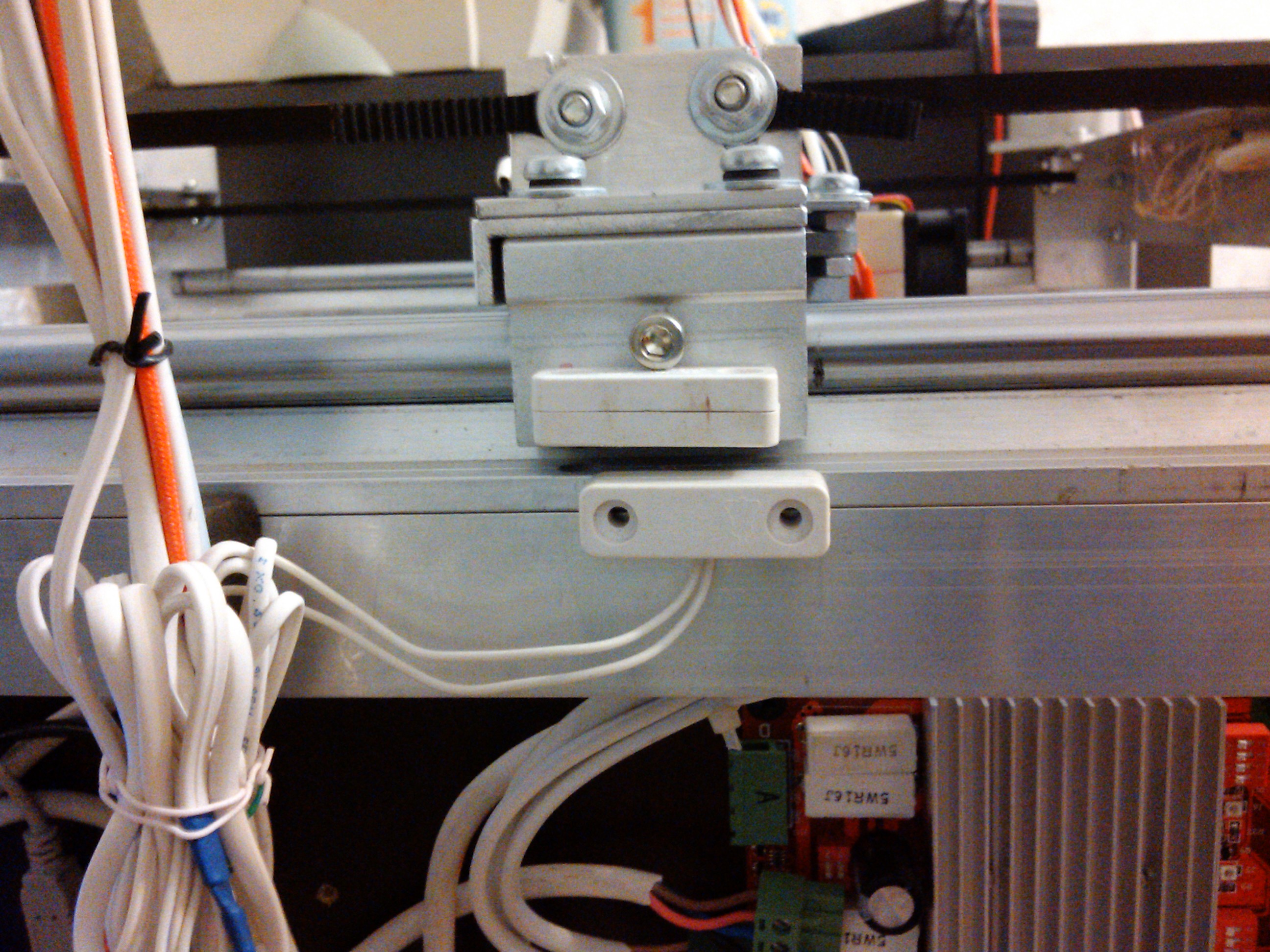

Установил X,Y,Z Home, сделал я их из герконовых датчиков СМК (применяются в охранных системах).

Z Home сделал с регулировкой уровня.

Мой первый принтер тоже из уголка. Собрал, попечатал, понял свои ошибки: консольный стол, прямой привод, не H-Bot. Теперь проектирую новый на станочном профиле с учетом этих ошибок. И думаю - как я мог ТАКОЕ сделать?

Других фоток нет увы. Но думаю принцип понятен. Собирал на винтовые заклепки М5. Предварительно проектировал в Солиде, что дало возможность довольно точно разметить отверстия.

macar2005 писал(а):Z Home сделал с регулировкой уровня.
[/img]

Можно по подробней? Что это за авторучка? И как происходит регулировка уровня?

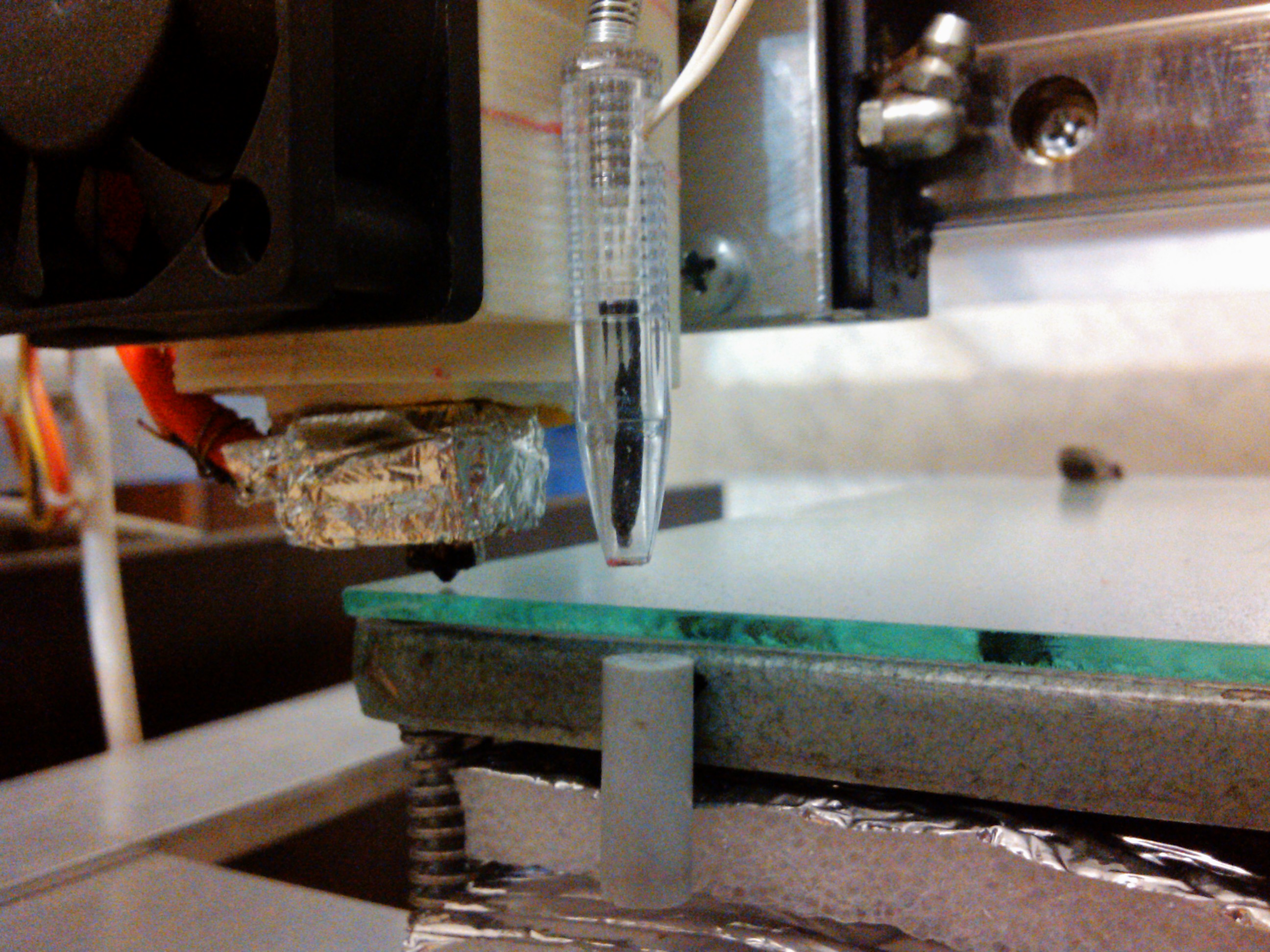

Это датчик Z min, он сделан из кончика ручки, внутри геркон из датчика СМК. Пружинка от ручки одета на винтик которым регулируется высота датчика над столом. Серый цилиндр под датчиком это магнит.

интересно какую повторяемость результатов имеет геркон - никогда не задумывался

Если бы я знал как это сделать....
Я прочитал все темы о датчиках касания но так и не понял куда его подключать.
У меня подключен Z min.
Попробовал м48, но толку не было (принтер ни как не среагировал).

А прошивка Марлин?

Прошивка Марлин 1.0.2
