Принтеры на алюминивом профиле

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Принтеры на алюминивом профиле

Сообщение om2804 » 22 янв 2014, 02:24

Меня вот интересует использование алюминиевого профиля в качестве направляющих на Rostok Max. По ним ездят каретки из 4х радиальных подшипниках. На подшипники одеты резинки (что за резинки, кстати? где достать?). Как показала себя конструкция? Ямки на профиле не набились?
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Сборка и настройка дельта-принтера Rostock MAX

Сообщение faeton13 » 22 янв 2014, 10:08

om2804 писал(а):Меня вот интересует использование алюминиевого профиля в качестве направляющих. По ним ездят каретки из 4х радиальных подшипниках. На подшипники одеты резинки (что за резинки, кстати? где достать?). Как показала себя конструкция? Ямки на профиле не набились?

это не резинки а точеные ролили. не думаю что они сильно вредят экструзии ) у меня по ней 608 подшипники катаются без всякого буфера
90% моих ответов абсолютно верны, но входит ли это в их число?
Аватара пользователя
faeton13

Сообщения: 971
Зарегистрирован: 27 янв 2012, 13:01
Skype: fooltroll

Re: Сборка и настройка дельта-принтера Rostock MAX

Сообщение om2804 » 22 янв 2014, 14:15

что-то мне подсказывает, что сталь подшипников сделает канавку в алюминии, раз уж без особого напряга делает канавку на незакалённых валах от струйника. А вот пластиковые ролики другое дело.
Только одна проблема - этот профиль фиг найдёшь, и стоит он не дёшево
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Сборка и настройка дельта-принтера Rostock MAX

Сообщение faktura » 22 янв 2014, 14:41

Ето т.н. T-Slot
faktura

Сообщения: 4
Зарегистрирован: 08 авг 2013, 16:59

Re: Сборка и настройка дельта-принтера Rostock MAX

Сообщение Myp » 22 янв 2014, 15:12

цена не гуманная
если квадратная труба 50 р. метр, то такой буржуйский профиль уже 500 р. метр.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17571
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Сборка и настройка дельта-принтера Rostock MAX

Сообщение om2804 » 22 янв 2014, 15:56

Есть вот такая фиговина на 20мм квадратных трубах сделано
http://quadrap-3d-printer.blogspot.ru
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Сборка и настройка дельта-принтера Rostock MAX

Сообщение Myp » 22 янв 2014, 16:05

а ремни и того веселее =) лента упаковочная
и это всё на шпулях из резиновых шлангов на валу с термоусадкой и хомутом
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17571
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Сборка и настройка дельта-принтера Rostock MAX

Сообщение om2804 » 22 янв 2014, 21:03

Ну там сэкономлено где только можно
Тросики же юзают на дельтах
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Сборка и настройка дельта-принтера Rostock MAX

Сообщение faeton13 » 24 янв 2014, 22:03

Myp писал(а):цена не гуманная
если квадратная труба 50 р. метр, то такой буржуйский профиль уже 500 р. метр.

ну это скорее специфика рынка. если сравнивать с тем же оригинальным сайтом митсуми ценник на метр экструзии шибко ниже 5ти баксов. (

Добавлено спустя 2 минуты 13 секунд:
om2804 писал(а):Ну там сэкономлено где только можно
Тросики же юзают на дельтах

тросики и на чпу юзают ) просто плетенка лучше стального троса )

Добавлено спустя 4 минуты 45 секунд:
om2804 писал(а):что-то мне подсказывает, что сталь подшипников сделает канавку в алюминии, раз уж без особого напряга делает канавку на незакалённых валах от струйника. А вот пластиковые ролики другое дело.
Только одна проблема - этот профиль фиг найдёшь, и стоит он не дёшево

не знаю что подстказывает, но не слушай это. вопрос в площади касания и нагрузках на подшипник. тут нет ни нагрузок в кило весом, ни точечного контакта от массы шариков.
90% моих ответов абсолютно верны, но входит ли это в их число?
Аватара пользователя
faeton13

Сообщения: 971
Зарегистрирован: 27 янв 2012, 13:01
Skype: fooltroll

Re: Сборка и настройка дельта-принтера Rostock MAX

Сообщение om2804 » 26 янв 2014, 02:40

Видел профиль алюминивый в магазине сегодня 20х20 (обычная труба квадратная) и 20х40 . Интересно как у неё с точностью.
Профиль надо ждать. ещё и за доставку переплачивать
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: HotEnd

Сообщение AKlion » 30 янв 2014, 21:23

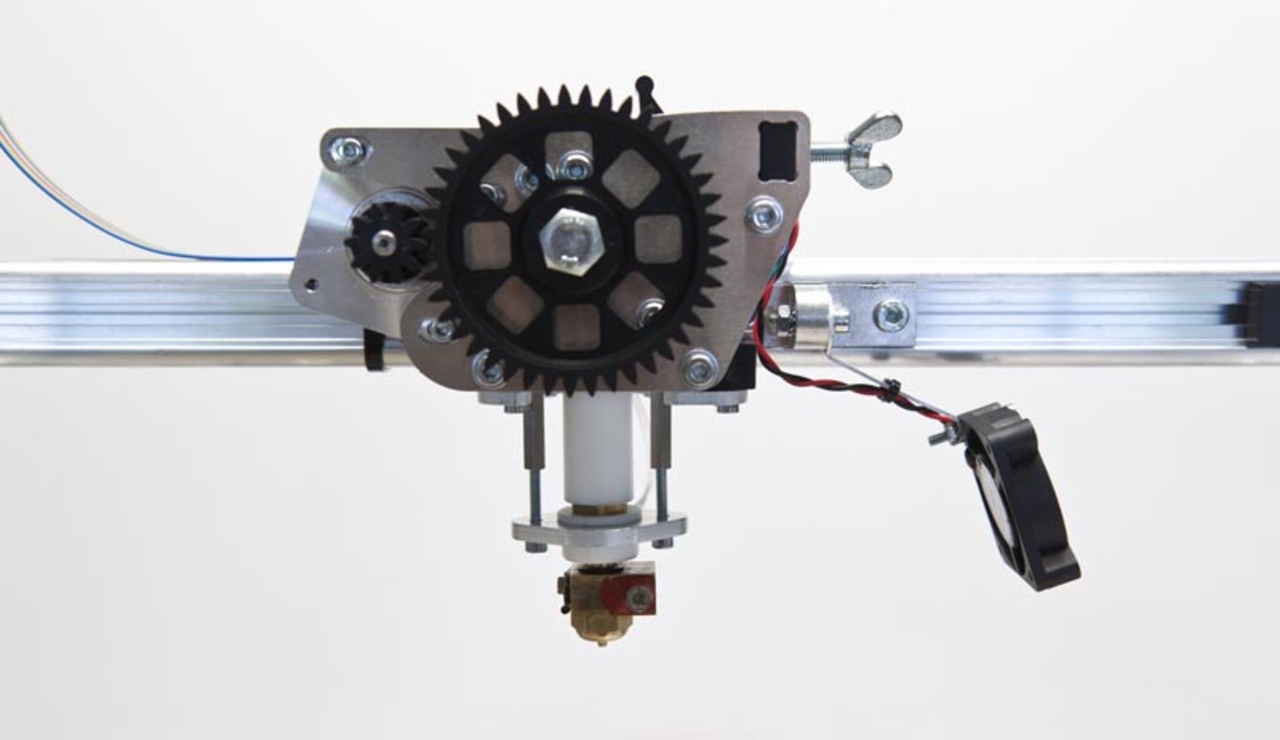

Что за рельс такой???
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: HotEnd

Сообщение Deus87 » 30 янв 2014, 21:25

AKlion, а это стало модно вместо гладких валов использовать алюминиевый строительный профиль, имеет Т образные пазы с 4 сторон.
Аватара пользователя
Deus87

Сообщения: 51
Зарегистрирован: 12 фев 2013, 14:05
Откуда: Челябинск

Re: HotEnd

Сообщение AKlion » 30 янв 2014, 23:03

Deus87 писал(а):AKlion, а это стало модно вместо гладких валов использовать алюминиевый строительный профиль, имеет Т образные пазы с 4 сторон.

Профиль даже не станочный, а потом бодаются с фибрацией и неправильными углами.
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: HotEnd

Сообщение om2804 » 30 янв 2014, 23:49

не, этот станочный, видимо. строительный без всяких пазов, просто квадратная труба, других не встречал.

Надо Посчитать на прогиб квадратную трубу 20х20мм, с толщиной стенки 1.5мм и круглого закалённого вала на 8мм. А потом уже можно и о вибрациях поговорить
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Алюминивый профиль в качестве направляющих

Сообщение denim » 31 янв 2014, 11:36

по шлифованому профилю rexroth отлично скользят обычные вкладыши из фторопласта
а подшипники качения создают невыносимый шум когда катятся по алюминию.
denim

Сообщения: 280
Зарегистрирован: 12 окт 2012, 13:32
Откуда: Sevastopol
