Принтеры на алюминивом профиле

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Принтеры на алюминивом профиле

Сообщение Myp » 12 мар 2014, 09:47

у меня дверь в шкафу купе ездит на шарикоподшипниках на которые одеты чёрные колечки.
но они вроде как резиновые, хоть и довольно жёсткие, выдерживают вес двери и катаются легко.
может есть ещё варианты дверных роликов?

Добавлено спустя 3 минуты 29 секунд:
тока они похоже тоже резиновые...

Добавлено спустя 9 минут 11 секунд:
ну и вот такие чудеса китайские бывают для езды по ребру или трубе
http://www.aliexpress.com/item/AE-20pcs ... 49462.html
http://www.aliexpress.com/item/YOYO-BEA ... 54088.html
http://www.aliexpress.com/item/YOYO-BEA ... 40195.html
http://www.aliexpress.com/item/Outer-ri ... 13498.html

для душевых кабинок вот:
http://www.aliexpress.com/item/Shower-r ... 67098.html
кажется они просто пластиковые

и вот аткие ещё бывают pom/pvc/nylon/pp
http://french.alibaba.com/product-gs/-p ... 14944.html
тока не могу найти норм продавца розничного
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Принтеры на алюминивом профиле

Сообщение network » 13 мар 2014, 15:50

это заранее не верное решение для принтеров, должно быть 2 подшипника на 1 оси и ролике, иначе люфты...
network

Сообщения: 8
Зарегистрирован: 13 мар 2014, 09:48

Re: Принтеры на алюминивом профиле

Сообщение Myp » 13 мар 2014, 16:38

эммм
а о каком именно решении идёт речь?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Принтеры на алюминивом профиле

Сообщение om2804 » 13 мар 2014, 22:59

Смотря какой ширины ролик и профиль. У меня 5 мм получается 2 подшипника шириной. Люфтов нет. На каретка хоть виси.
Пластиковую трубку с внутренним диаметром в 7 мм не так просто найти оказывается...
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Принтеры на алюминивом профиле

Сообщение om2804 » 16 мар 2014, 02:01

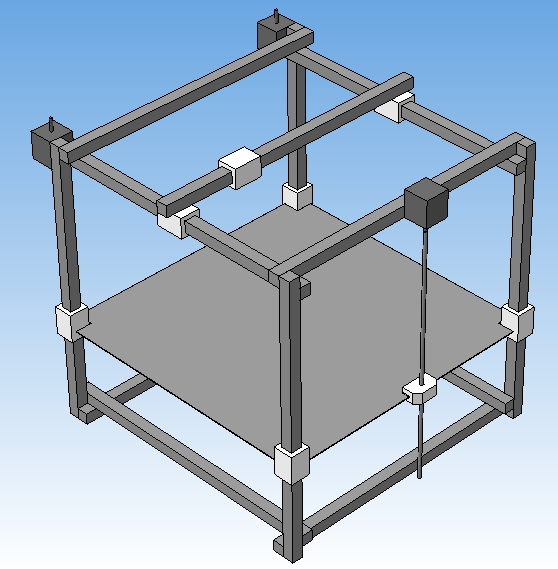

Как-то так

CoreXY, основание стола из алюминиевого листа, сама рама служит и направляющими
не уверен, что одного мотора/винта хватит для оси Z, при необходимости можно добавить ещё один.
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Принтеры на алюминивом профиле

Сообщение avr123.nm.ru » 17 мар 2014, 01:30

Z клинить будет очевидно.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Принтеры на алюминивом профиле

Сообщение om2804 » 17 мар 2014, 10:20

Не уверен. Надо проверять
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Принтеры на алюминивом профиле

Сообщение AlexKit » 17 мар 2014, 12:20

точно будет, надо за 2 стороны поднимать, и направляющие надо брать линейные подшипники типа Hiwin, тогда будет толк. при люфте в 2мм как вы планируете печатать с 0,1 точностью?
AlexKit

Сообщения: 152
Зарегистрирован: 10 авг 2013, 14:59
Откуда: Москва
прог. языки: Ассемблер

Re: Принтеры на алюминивом профиле

Сообщение om2804 » 17 мар 2014, 15:59

Откуда люфт в 2 мм?
Чтоб не клинило для этого и 4 каретки.
Hiwin хороши, толь стоят дорого.
Надо сказать, что на моём seemecnc люфты были как раз около 2 мм. Но это ему не мешало печатать
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Принтеры на алюминивом профиле

Сообщение network » 18 мар 2014, 12:45

network

Сообщения: 8
Зарегистрирован: 13 мар 2014, 09:48

Re: Принтеры на алюминивом профиле

Сообщение om2804 » 18 мар 2014, 21:42

Таскать моторы Х по Y не слишком хорошо.
И непонятно зачем по 2 мотора на каждую ось.
В общем, нужно попробовать с одним винтом. Если клинить будет, то не проблема добавитьтеще один
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Принтеры на алюминивом профиле

Сообщение denim » 21 мар 2014, 19:10

om2804 писал(а):Таскать моторы Х по Y не слишком хорошо.

есть такое дело

om2804 писал(а):И непонятно зачем по 2 мотора на каждую ось.
они маленькие и хиленькие, потому по два.
на Y это дает преимущество в виде второго подшипникового узла, который не нужно делать. Два этих моторчика весят не больше, чем нормальный NEMA17.
denim

Сообщения: 280
Зарегистрирован: 12 окт 2012, 13:32
Откуда: Sevastopol

Re: Принтеры на алюминивом профиле

Сообщение Zharv » 26 мар 2014, 18:28

http://www.pbclinear.com/Square-Bearing ... near-Rails
Но страшно даже прайс просить :D
zharv.com
Аватара пользователя
Zharv

Сообщения: 235
Зарегистрирован: 22 окт 2013, 20:31
Откуда: Киев
прог. языки: ActionScript/JavaScript

Re: Принтеры на алюминивом профиле

Сообщение om2804 » 26 мар 2014, 20:53

Можно самому из листа фторопласта сделать
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Принтеры на алюминивом профиле

Сообщение sagri » 26 мар 2014, 21:25

Вот нашел хороший вариант для принтера больших размеров. Минимальная инерционная составляющая экструдера при печати.
http://www.thingiverse.com/thing:94678
по видео думаю будет понятен механизм.
sagri

Сообщения: 30
Зарегистрирован: 23 мар 2014, 00:27
