Принтеры на алюминивом профиле

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: HotEnd

Сообщение Radus » 31 янв 2014, 11:42

AKlion писал(а):Что за рельс такой???

Это не рельса, а обычный профиль, на нем экструдер жестко стоит на одном месте и никуда не ездит.
У того принтера ездит стол как по Х так и по Y
Пластиковые детали для сборки принтеров на заказ
https://vk.com/album3660793_175845188
История создания моего принтера Reprap Prusa Mendel
vk.com/album3660793_161395751
Аватара пользователя
Radus

Сообщения: 581
Зарегистрирован: 14 фев 2013, 23:39
Откуда: Тольятти

Re: HotEnd

Сообщение AKlion » 31 янв 2014, 11:45

Radus писал(а):У того принтера ездит стол как по Х так и по Y


А вот это полный дурдом.
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: Алюминивый профиль в качестве направляющих

Сообщение Дмитрий Г » 31 янв 2014, 11:50

Может посмотреть в сторону "спец" профиля? Для шкафов-купе, ролл-ставней или витрин. Они часто пустотелые, но при большом желании можно залить тем ж бетоном :crazy:

Я буду рассматривать именно этот вариант, но несколько позже.
Solidoodle 2
Delta DIY - 10% completed, please wait...
Filastruder - 25% completed, please wait... paused
Дмитрий Г

Сообщения: 110
Зарегистрирован: 14 ноя 2013, 05:38
Откуда: KZ
прог. языки: Java-падаван

Re: Алюминивый профиль в качестве направляющих

Сообщение Myp » 31 янв 2014, 14:03

смысла в заливании пустотелого профиля практически нет, в лучшем случае добавиться 10% прочности.
а вот бороться с резонансом поможет, изменит частоту колебаний.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17571
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Алюминивый профиль в качестве направляющих

Сообщение om2804 » 31 янв 2014, 14:31

Чтоб шума меньше было можно попробовать пеной залить
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Алюминивый профиль в качестве направляющих

Сообщение Aseris » 31 янв 2014, 15:45

Тогда уж силиконом... пена она жесткая - резонатором будет работать
Аватара пользователя
Aseris

Сообщения: 1131
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: Алюминивый профиль в качестве направляющих

Сообщение denim » 31 янв 2014, 16:21

пена нормально работает, но глубоко в трубе полимеризуется крайне неохотно.
Ей нужна вода для полимеризации.
denim

Сообщения: 280
Зарегистрирован: 12 окт 2012, 13:32
Откуда: Sevastopol

Re: 3d принтер Bukito

Сообщение Myp » 11 мар 2014, 17:20

у кого-то такой принтер тока из фанеры и линейными подшипниками
тоже проект c кикстартера

оно конечно очень компактно и прочно за счёт V-slot, но достаточно экзотичному в наших краях.
если есть возможность достать такой профиль то почему бы и нет.

мне в таких конструкциях не нравится нетерпимость к пыли
даже просто пыль из воздуха будет скапливаться и прикатывается роликами образую бугорки и заедания.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17571
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: 3d принтер Bukito

Сообщение Myp » 11 мар 2014, 20:00

профиль интересный, а V образных канавок в которых могли бы кататься ролики нет.
в оригинале за счёт V образности желоба в котором ездят ролики, они не смещаются и каретка всегда параллельна профилю и отцентрована.

тут конечно можно опереть о ребро, но это как-то недолговечно.
разве что подшипники запихивать с торца в паз, а наружу выводить оси подшипников.
интересный профиль, много напридумывать можно.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17571
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Алюминивый профиль в качестве направляющих

Сообщение om2804 » 12 мар 2014, 01:55

Сейчас тоже экспериментирую...

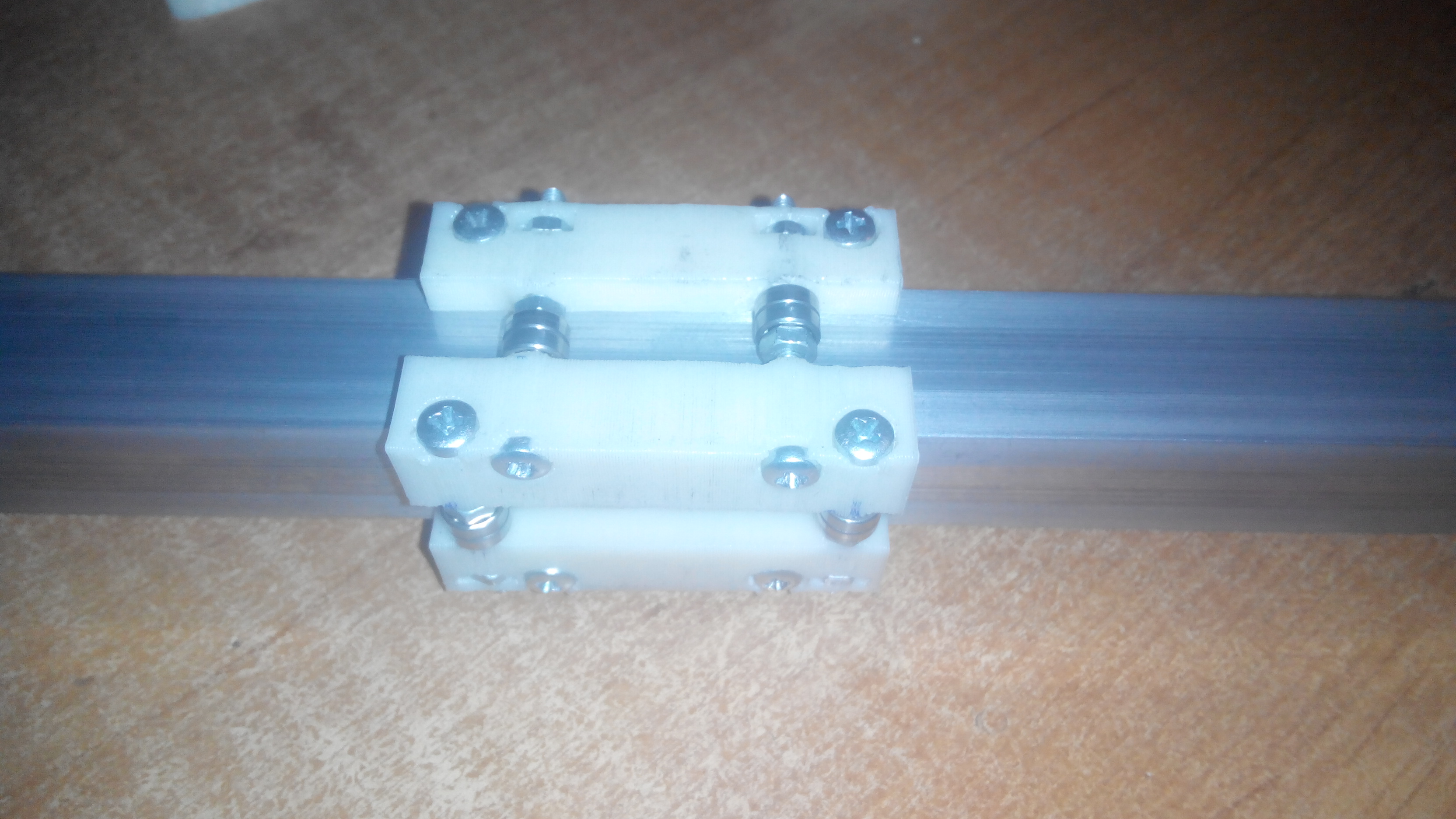

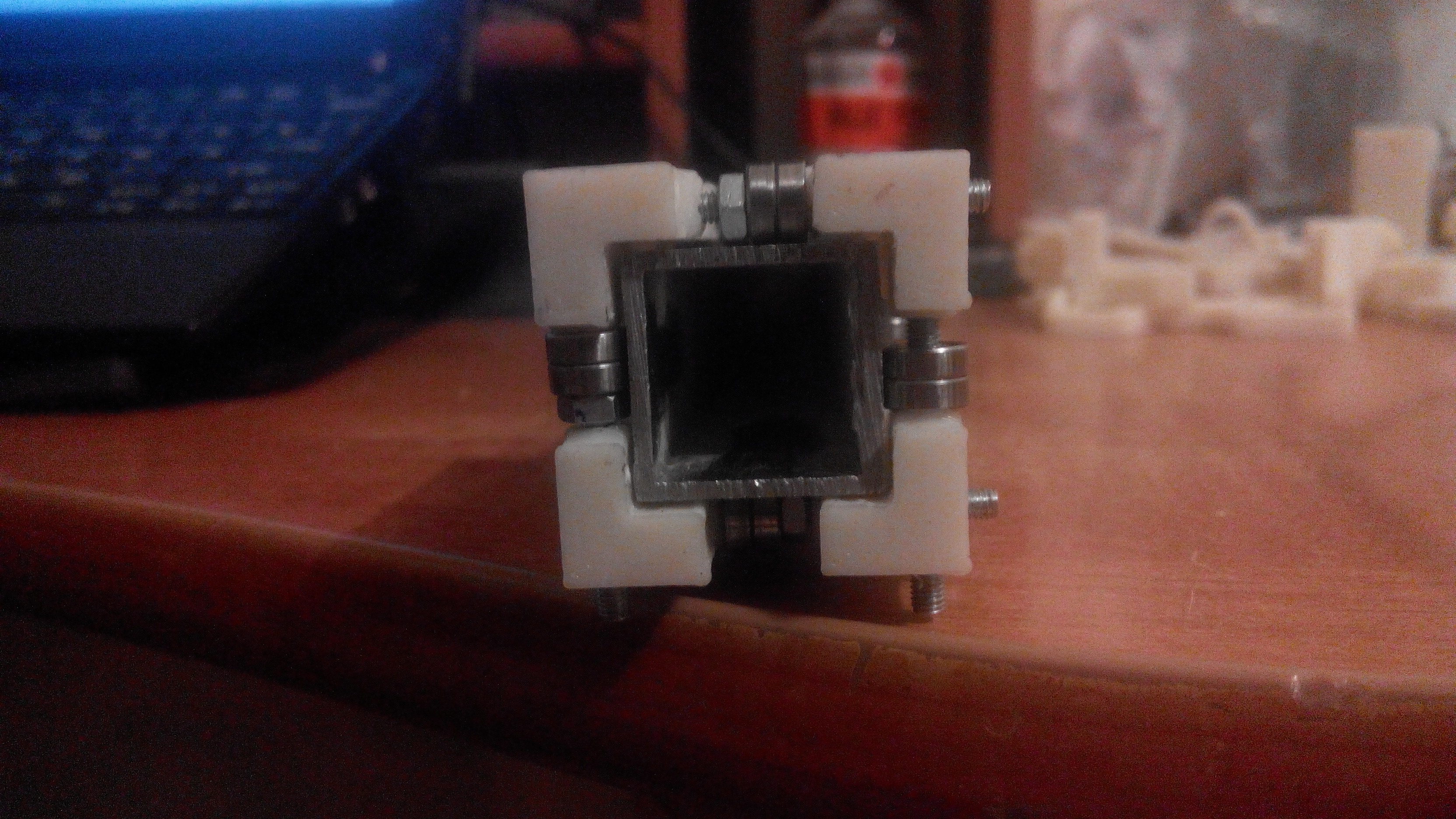

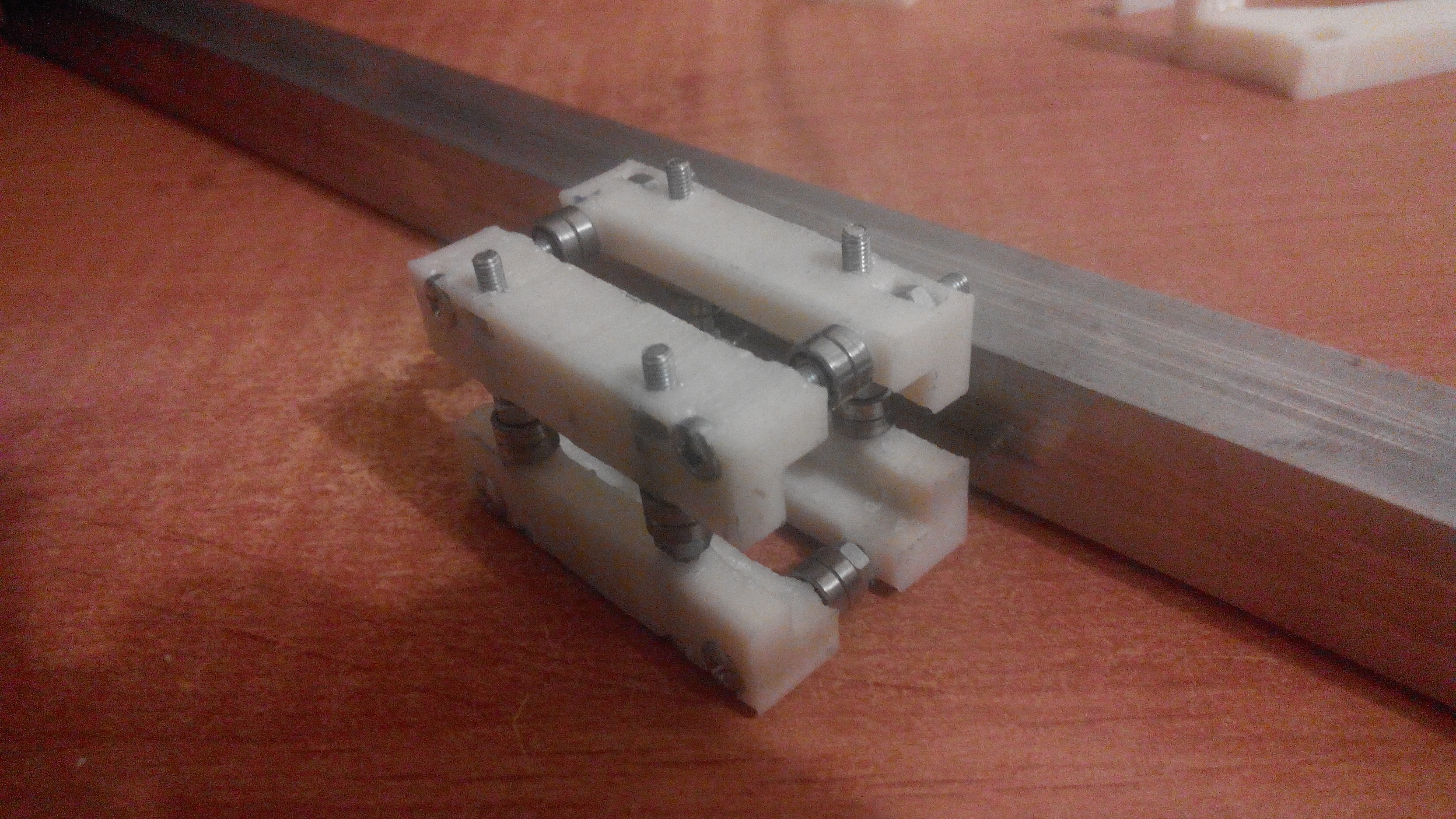

Вот такую каретку сделал. Ездит гладко. Болты затянул потуже, чтобы не было люфтов. Нужно порядка 300гр силы, чтобы сдёрнуть её с места.
Квадратная алюминиевая труба на 20 мм.
Подшипники набивают канавки в профиле (неглубокие, на очупь неощутимые). Но насколько это страшно не понял. Мне не удалось пробить дорожки так, чтобы появились люфты. Гонял полвечера каретку туда сюда
Вложения
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Алюминивый профиль в качестве направляющих

Сообщение om2804 » 12 мар 2014, 02:12

Искал тоже ролики но ничего не нашёл.
Единственное, что пришло в голову, это одеть термоусадку на подшипники, но мне не понравилось, они резиновые и гладкость хода сразу пропадает.
Пробовал выточить самостоятельно, не получается круглым. Из-за этого гладкость хода сильно страдает

Для 20мм трубы, кстати, длиннее полуметра нестоит делать, метровая прогибается руками безпроблем.
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Принтеры на алюминивом профиле

Сообщение om2804 » 12 мар 2014, 02:39

профиль и ролики продают ещё тут (http://openbuildspartstore.com/v-slot/?sort=bestselling), но жутко дорого
По поводу конструкции Bukito - немасштабируемо. Эта буква Г в конструкции не есть хорошо. При увеличении объемов области печати и веса бошки фиг знает куда её может перекосить
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Принтеры на алюминивом профиле

Сообщение om2804 » 12 мар 2014, 02:56

Интересно будет посмотреть как это будет работать с полем печати 300х300х300 мм и не с боуденом.
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Принтеры на алюминивом профиле

Сообщение bma8315 » 12 мар 2014, 07:37

Аватара пользователя
bma8315

Сообщения: 19
Зарегистрирован: 13 сен 2012, 10:43
Откуда: Курганская обл. г. Шадринск
Skype: bma8315
ФИО: Беляев Михаил

Re: Алюминивый профиль в качестве направляющих

Сообщение avr123.nm.ru » 12 мар 2014, 08:46

om2804 писал(а): одеть термоусадку на подшипники
можно наверно пвх или пластиковую трубу нарезать кольцами и на подшипники напрессовать или поискать готовые подшипники с пластиком.

или резиновые кольца, или сальники подобрать по диаметру.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8
