3D принтер SLA (строго 18+)

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

3D принтер SLA (строго 18+)

Сообщение Sergiv » 25 янв 2014, 15:58

Решил завести отдельную тему в которой буду освещать постройку своего нового 3D принтера. Думаю, это уже первое коммерческое устройство будет. :roll:

вид примерно такой будет

Список крепежа
Вот детальки и каркас

Последний раз редактировалось Sergiv 19 май 2015, 16:40, всего редактировалось 2 раз(а).
rk-stud.ru
rk-stud.ru\forum
3D принтер и многое другое
Sergiv

Сообщения: 267
Зарегистрирован: 12 май 2013, 13:31
Откуда: http://rk-stud.ru/
Skype: Segriv
ФИО: Сергей

Re: 3D принтер SLA

Сообщение 3DPrinter » 25 янв 2014, 17:04

когда можно бежать и покупать?
Аватара пользователя
3DPrinter

Сообщения: 597
Зарегистрирован: 23 янв 2014, 01:13
Откуда: Украина. Киев.
Skype: kiev_3dprinter
ФИО: Печать трехмерная

Re: 3D принтер SLA

Сообщение Sergiv » 01 фев 2014, 14:46

пока слишком рано :)

Решил немного пособирать.
Кронштейн площадки



Горизонтальная ось

Почти весь каркас в сборе



рама принтера мне не нравится. буду её переделывать
rk-stud.ru
rk-stud.ru\forum
3D принтер и многое другое
Sergiv

Сообщения: 267
Зарегистрирован: 12 май 2013, 13:31
Откуда: http://rk-stud.ru/
Skype: Segriv
ФИО: Сергей

Re: 3D принтер SLA

Сообщение Zharv » 04 фев 2014, 12:34

Я смотрю ТС взял лазерный модуль от лазерного принтера, если мне память не изменяет то там вроде IR, вы уже переделали на УФ? Как быть с линзами, все ли остались на месте или какие-то убрали? Какой контроллер используете, на базе STM32 ? Есть шанс увидеть обвязку и УП к этому лазерному модулю?
zharv.com
Аватара пользователя
Zharv

Сообщения: 235
Зарегистрирован: 22 окт 2013, 20:31
Откуда: Киев
прог. языки: ActionScript/JavaScript

Re: 3D принтер SLA

Сообщение Sergiv » 04 фев 2014, 15:59

что такое обвязка ?

http://rk-stud.ru/forum/viewtopic.php?f ... t=180#p452 - тут ответы на некоторые ваши вопросы.

Добавлено спустя 24 минуты 37 секунд:
http://rk-stud.ru/forum/viewtopic.php?f=17&t=42 - вот правильная
rk-stud.ru
rk-stud.ru\forum
3D принтер и многое другое
Sergiv

Сообщения: 267
Зарегистрирован: 12 май 2013, 13:31
Откуда: http://rk-stud.ru/
Skype: Segriv
ФИО: Сергей

Re: 3D принтер SLA

Сообщение Zharv » 04 фев 2014, 17:12

Sergiv писал(а):что такое обвязка ?

http://rk-stud.ru/forum/viewtopic.php?f ... t=180#p452 - тут ответы на некоторые ваши вопросы.

Добавлено спустя 24 минуты 37 секунд:
http://rk-stud.ru/forum/viewtopic.php?f=17&t=42 - вот правильная


За "обвязку" простите :) Имелось ввиду схема подключения лазерного модуля к МК. Просто на фотках Вы взяли готовый модуль и красиво так вставили в свой принтер и не видно модификаций. При этом я точно знаю что в модуле есть 2 платы, одна для двигателя и там все понятно, а другая для ЛД + датчика начала строки и меня терзают сомнения что просто перепаяв лд оно из коробки продолжит работать.

Так-же очень интересует принцип формирования строки и сигнала на ЛД, я сам уже один такой модуль испортил :oops: и сейчас буду брать еще один для опытов + с китая летит STM32F4 Discovery .

Например я сейчас смотрю на схему от HP LaserJet 4050N и вот эта часть
у меня вызывает легкое смятение, можно хоть в двух словах принцип работы? :)

Добавлено спустя 3 минуты 54 секунды:
Как не вовремя Вы ссылку отредактировали )

Добавлено спустя 13 минут 36 секунд:
Эхх, судя по драйверу двигателя Вы будете делать все по своему, а я так надеялся что будет все по "феншую" без переделки LSU, а просто купил модуль, поменял ЛД и готово :)
zharv.com
Аватара пользователя
Zharv

Сообщения: 235
Зарегистрирован: 22 окт 2013, 20:31
Откуда: Киев
прог. языки: ActionScript/JavaScript

Re: 3D принтер SLA

Сообщение denim » 04 фев 2014, 17:14

зачем его менять, если в лазернике стоит УФ
как вы с помощью ИК фотобарабан заряжать будете?

Алюминиевый профиль, кстати, ТС собрал не по фэншую.
Там винт с другой стороны должен стоять, и все ограничивается одним отверстием Ф5 для ключа, а не этими большущими дырками под шляпы.
denim

Сообщения: 280
Зарегистрирован: 12 окт 2012, 13:32
Откуда: Sevastopol

Re: 3D принтер SLA

Сообщение Zharv » 04 фев 2014, 17:24

Не знал что там УФ, как-то не подумал даже. Просто я в нете часто видел что ЛД меняли, скорее всего ставили просто более мощный, а я думал там длина волны не та :oops:
zharv.com
Аватара пользователя
Zharv

Сообщения: 235
Зарегистрирован: 22 окт 2013, 20:31
Откуда: Киев
прог. языки: ActionScript/JavaScript

Re: 3D принтер SLA

Сообщение Sergiv » 04 фев 2014, 17:46

denim писал(а):зачем его менять, если в лазернике стоит УФ
как вы с помощью ИК фотобарабан заряжать будете?

Алюминиевый профиль, кстати, ТС собрал не по фэншую.
Там винт с другой стороны должен стоять, и все ограничивается одним отверстием Ф5 для ключа, а не этими большущими дырками под шляпы.


во-первых, там стоит НЕ УФ !!! во вторых, он маломощный (порядка 5-10 мВт)
http://www.mirpu.ru/print/38-laserprint/201-ld5000.html
у меня лазерный модуль 450 мВт. к нему будет прикручена своя плата управления на микроконтролере и драйвер. я со своего контроллера буду строку отправлять, а этот принимать и отрабатывать уже. частота мигания при 1000 об/мин и 4-х гранном зеркале порядка 100-120кГц

по профилю.
я делал так из-за экономии денег, которых, у меня не так много. соединять можно было спец уголками - один уголок стоит 220 руб + к нему надо 2 вставки по 30 руб. сколько уголков понадобилось ? много.

про отверстие диаметром 5 мм не понял совсем. что вы имели в виду ? я резал резьбу М8 и стягивал винтом М8 использовал DIN84, т.к. диаметр шляпки у него самый маленький из болтов М8 ( http://www.cki-com.ru/catalog/74/1886/ ) - 10 мм, у других М8 - 13 мм

Добавлено спустя 1 минуту 36 секунд:
Zharv писал(а):Эхх, судя по драйверу двигателя Вы будете делать все по своему, а я так надеялся что будет все по "феншую" без переделки LSU, а просто купил модуль, поменял ЛД и готово :)


по-любому менять надо, мощности диодов не сопоставимы (
да и разбираться с управлением того, что стоит -то ещё удовольствие
rk-stud.ru
rk-stud.ru\forum
3D принтер и многое другое
Sergiv

Сообщения: 267
Зарегистрирован: 12 май 2013, 13:31
Откуда: http://rk-stud.ru/
Skype: Segriv
ФИО: Сергей

Re: 3D принтер SLA

Сообщение denim » 04 фев 2014, 19:00

вот тут можно посмотреть
http://pdf.directindustry.es/pdf/bosch- ... -_114.html

ну и в случае с тридцаткой это будет не Ф5, конечно, а Ф7
denim

Сообщения: 280
Зарегистрирован: 12 окт 2012, 13:32
Откуда: Sevastopol

Re: 3D принтер SLA

Сообщение Zharv » 04 фев 2014, 19:56

по-любому менять надо, мощности диодов не сопоставимы (
да и разбираться с управлением того, что стоит -то ещё удовольствие


За ссылку спасибо, теперь все на свои места стало, согласен что лазерный драйвер проще выбросить, один сплошной геморрой. Меня родной драйвер больше всего подкупал определением начала строки, все красиво и аккуратно.

Еще когда я разбирал свой модуль меня посетила идея определять начало строки через оптический датчик типа
Достаточно было на зеркало навесить пластиковое колесо с прорезями по углам зеркала
zharv.com
Аватара пользователя
Zharv

Сообщения: 235
Зарегистрирован: 22 окт 2013, 20:31
Откуда: Киев
прог. языки: ActionScript/JavaScript

Re: 3D принтер SLA

Сообщение Sergiv » 04 фев 2014, 21:19

denim писал(а):вот тут можно посмотреть
http://pdf.directindustry.es/pdf/bosch- ... -_114.html

ну и в случае с тридцаткой это будет не Ф5, конечно, а Ф7


всё равно не очень понял (картинка мелкая очень). там, по-моему, всё равно используется специальный крепёж.
rk-stud.ru
rk-stud.ru\forum
3D принтер и многое другое
Sergiv

Сообщения: 267
Зарегистрирован: 12 май 2013, 13:31
Откуда: http://rk-stud.ru/
Skype: Segriv
ФИО: Сергей

Re: 3D принтер SLA

Сообщение pipirupirupi » 04 фев 2014, 23:13

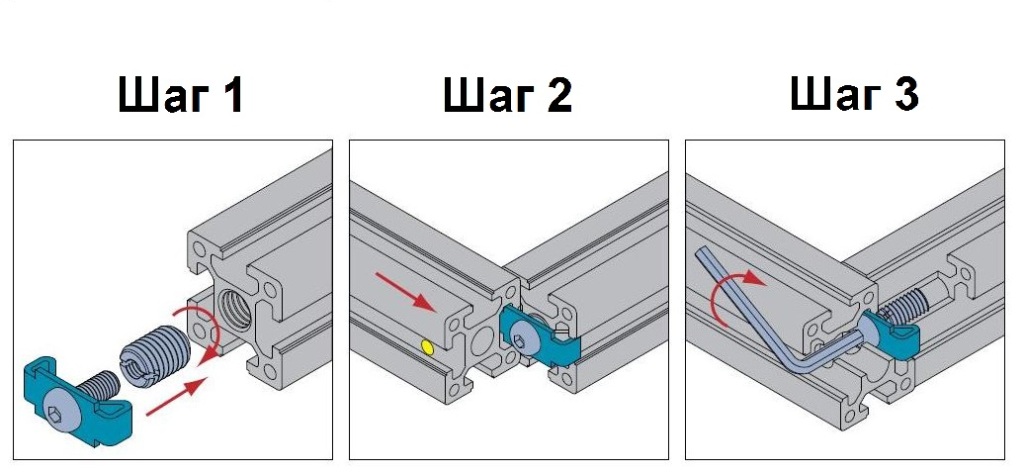

Шляпку винта в нижний паз, а отверстие только под ключ/отвёртку.
http://soberizavod.ru/products/6745168
Вложения
pipirupirupi

Сообщения: 1
Зарегистрирован: 04 фев 2014, 23:07

Re: 3D принтер SLA

Сообщение denim » 05 фев 2014, 09:46

она увеличивается по клику...два раза...
Там используются винты, которые входят в Т-паз.
В вашем случае получается, что нужно очень точно сверлить отверстия(чего не нужно делать если действовать как рекомендует производитель профиля), также у фирменного способа выше жесткость крепления.
denim

Сообщения: 280
Зарегистрирован: 12 окт 2012, 13:32
Откуда: Sevastopol

Re: 3D принтер SLA

Сообщение Sergiv » 05 фев 2014, 09:52

Точно, увеличилась.
Прикольный способ, я до него что-то не догадался даже. Спасибо !
кстати, можно использовать тот крепёж, что я сейчас использовал.
rk-stud.ru
rk-stud.ru\forum
3D принтер и многое другое
Sergiv

Сообщения: 267
Зарегистрирован: 12 май 2013, 13:31
Откуда: http://rk-stud.ru/
Skype: Segriv
ФИО: Сергей
