Re: постройка Rostockа с нуля

Сообщение slonick » 17 дек 2013, 12:19

Надо бы чем-то конструкцию укрепить - верхняя плита будет раскачиваться при резких перемещениях
slonick

Сообщения: 46
Зарегистрирован: 24 май 2013, 14:14

Re: постройка Rostockа с нуля

Сообщение The_Zacharius » 17 дек 2013, 12:34

там еще будет 2 алюминиевых профиля на которые повесится дверца и конструкция планируется полностью закрытая так что вряд ли будет гулять, я ее сейчас то еле руками скривить могу а силы то неслабые, болту М5 бошку сворачиваю запросто
Не бойся специалистов ибо они предсказуемые. Бойся любителей....
Аватара пользователя
The_Zacharius

Сообщения: 77
Зарегистрирован: 18 окт 2013, 12:47
Откуда: Краков/Караганда
ФИО: Олег

Re: постройка Rostockа с нуля

Сообщение slonick » 17 дек 2013, 14:10

На пол-миллиметра руками очень легко скривить. Можно одним пальцем даже. Чуть надавил и пара десятых уже есть. А если еще в резонанс попадет, то пойдут волны на печати.
Но если там с помощью дверц как то расклиниваться будет, тогда ок наверно.
slonick

Сообщения: 46
Зарегистрирован: 24 май 2013, 14:14

Re: постройка Rostockа с нуля

Сообщение The_Zacharius » 17 дек 2013, 14:20

ну на пол милиметра то конечно можно. но таки стоят такие принтеры из чего попало, в основном вижу какие то пластики или МДФ плиты что по сути есть прессованая бумага. тут же как никак нечто вроде бакелита и прутки каленые неглубоко правда но есть. короче пожуем увидим, работы еще непочатый край.
Не бойся специалистов ибо они предсказуемые. Бойся любителей....
Аватара пользователя
The_Zacharius

Сообщения: 77
Зарегистрирован: 18 окт 2013, 12:47
Откуда: Краков/Караганда
ФИО: Олег

Re: постройка Rostockа с нуля

Сообщение slonick » 17 дек 2013, 14:27

Ага, потому и пишу, что в своей наколенной конструкции вижу такой недостаток, хоть и постарался укрепить. Если буду следующий принтер собирать, то первым делом буду думать про жесткость конструкции. Похоже надо валы пускать вплоть до нижнего основания и там все хорошо фиксировать.
slonick

Сообщения: 46
Зарегистрирован: 24 май 2013, 14:14

Re: постройка Rostockа с нуля

Сообщение The_Zacharius » 17 дек 2013, 15:05

а длинна валов сколько у вас?
Не бойся специалистов ибо они предсказуемые. Бойся любителей....
Аватара пользователя
The_Zacharius

Сообщения: 77
Зарегистрирован: 18 окт 2013, 12:47
Откуда: Краков/Караганда
ФИО: Олег

Re: постройка Rostockа с нуля

Сообщение slonick » 17 дек 2013, 15:14

Да я ж говорю наколенная конструкция :) Я использовал мебельные трубки и алюминиевый профиль квадратный. Делал все руками, что б просто работало.
forum107/topic13650.html
slonick

Сообщения: 46
Зарегистрирован: 24 май 2013, 14:14

Re: постройка Rostockа с нуля

Сообщение Дмитрий Г » 17 дек 2013, 16:26

Приветствую. На какой стадии сейчас принтер? Тоже собираюсь росток строить, пока пришла только электроника, механику пока обдумываю.
Solidoodle 2
Delta DIY - 10% completed, please wait...
Filastruder - 25% completed, please wait... paused
Дмитрий Г

Сообщения: 110
Зарегистрирован: 14 ноя 2013, 05:38
Откуда: KZ
прог. языки: Java-падаван

Re: постройка Rostockа с нуля

Сообщение The_Zacharius » 17 дек 2013, 17:15

slonick ммм, мое поменьше будет и в высоту и по периметру, да и конструкция другая на чпу компонентах. таки расчитываю на более стабильную конструкцию. наколенное было мое первое чпу, побаловался сломал кучу фрез и сверел, плюнул да собрал стальную из 10мм плит на ШВП.

Дмитрий актуальное состояние железяки на фото в посте низ первая страница. на данный момент железо и почти вся электроника в наличии. кое что надо пофрезеровать кое где просверлить и тп. ну и на очереди согласующая плата от ардуины к драйверам. некий аналог RAMPSа буду собирать, а может и просто соберу силовую плату для стола и хотэнда а драйвера так потыкаю в дуню. надо посмотреть по схемам чего там этот рампс делает такого, вроде никакой философии там нет.
Не бойся специалистов ибо они предсказуемые. Бойся любителей....
Аватара пользователя
The_Zacharius

Сообщения: 77
Зарегистрирован: 18 окт 2013, 12:47
Откуда: Краков/Караганда
ФИО: Олег

Re: постройка Rostockа с нуля

Сообщение Дмитрий Г » 17 дек 2013, 18:52

Что за валы если не секрет?
Какая локация?) Краков или Караганда?
Solidoodle 2
Delta DIY - 10% completed, please wait...
Filastruder - 25% completed, please wait... paused
Дмитрий Г

Сообщения: 110
Зарегистрирован: 14 ноя 2013, 05:38
Откуда: KZ
прог. языки: Java-падаван

Re: постройка Rostockа с нуля

Сообщение faeton13 » 17 дек 2013, 23:59

круто смотрится. а почему хажимы подшипников опущены до середины?
моторы появились из начального условия но у меня проблема с переводом из одних величин в другие. понятно что должно быть 10 кг.
проблема с моторами- они слишком мощные. момент инерции ротера большой и жто будет давать приличную погрешность из не откуда. ну и тошибоские драйвера - то еще говно, но дешевое,жтого не отнять. )

Добавлено спустя 5 минут 48 секунд:
The_Zacharius писал(а):ну на пол милиметра то конечно можно. но таки стоят такие принтеры из чего попало, в основном вижу какие то пластики или МДФ плиты что по сути есть прессованая бумага. тут же как никак нечто вроде бакелита и прутки каленые неглубоко правда но есть. короче пожуем увидим, работы еще непочатый край.

Бакелит, как я понял, в виде ламината на плите? )
толку от него ИМХО мало - точка крепления направляющих к раме - минимальная. я бы - как осветовали раньше - пропустил направляющие в основание.

Добавлено спустя 4 минуты 35 секунд:
Дмитрий Г писал(а):Приветствую. На какой стадии сейчас принтер? Тоже собираюсь росток строить, пока пришла только электроника, механику пока обдумываю.

Изображение - дибод
Изображение фанера )
на самом деле там масса вариантов. росток довольно дорогая конструкция - из каленых направлящих его делать нормального размера - дорого. а из не каленых - плохо.
90% моих ответов абсолютно верны, но входит ли это в их число?
Аватара пользователя
faeton13

Сообщения: 971
Зарегистрирован: 27 янв 2012, 13:01
Skype: fooltroll

Re: постройка Rostockа с нуля

Сообщение Дмитрий Г » 18 дек 2013, 10:00

faeton13 писал(а):на самом деле там масса вариантов. росток довольно дорогая конструкция - из каленых направлящих его делать нормального размера - дорого. а из не каленых - плохо.


Я так и думал сделать, осталось найти алю профиль, а это для моего региона задача не тривиальная :o
Solidoodle 2
Delta DIY - 10% completed, please wait...
Filastruder - 25% completed, please wait... paused
Дмитрий Г

Сообщения: 110
Зарегистрирован: 14 ноя 2013, 05:38
Откуда: KZ
прог. языки: Java-падаван

Re: постройка Rostockа с нуля

Сообщение TedBeer » 18 дек 2013, 11:13

Дмитрий Г писал(а):Я так и думал сделать, осталось найти алю профиль, а это для моего региона задача не тривиальная :o

Профиль совсем не обязателен. Посмотрите на дельта-принтер от Richrap.

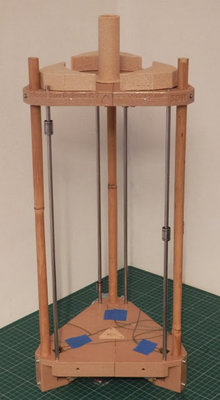

Где для жесткости можно использовать что угодно. Хоть бамбук:

Аватара пользователя
TedBeer

Сообщения: 1129
Зарегистрирован: 08 авг 2012, 00:38
Откуда: Нидерланды, Алмере
Skype: edwbes
ФИО: Эдуард

Re: постройка Rostockа с нуля

Сообщение Дмитрий Г » 18 дек 2013, 12:31

TedBeer писал(а):
Дмитрий Г писал(а):Я так и думал сделать, осталось найти алю профиль, а это для моего региона задача не тривиальная :o

Профиль совсем не обязателен. Посмотрите на дельта-принтер от Richrap.


Где для жесткости можно использовать что угодно. Хоть бамбук:



Да, это круто! Но, всё равно палка о двух концах, либо дорогие напровляйки либо труднодоступный(в моих реалиях) профиль. =)
В любом случае буду смотреть(искать) все варианты, но пока валяюсь с гриппом так что это будет несколько позже. Пока ищу конторы через сеть.
Solidoodle 2
Delta DIY - 10% completed, please wait...
Filastruder - 25% completed, please wait... paused
Дмитрий Г

Сообщения: 110
Зарегистрирован: 14 ноя 2013, 05:38
Откуда: KZ
прог. языки: Java-падаван

Re: постройка Rostockа с нуля

Сообщение The_Zacharius » 18 дек 2013, 12:39

так, отвечаю в порядке живой очереди :)

Дмитрий валы каленые на глубину 1мм, полированные, из магазина для чпу станочков, фи 10мм точность h6 хроповатость 0,3микрометра,допуск прямолинейности 0,12мм на метр, допуск "округлости" 4микрометра
локация таки Краков, в Караганде жил пока в школе учился.

faeton13 про зажимы подшипников не понял вопроса. моторы нормальные, на чпухе моей еще потолще стоят + микрошаг 1:5 + передача на ремне 1:2 и ничего, под 2м/мин оси гоняют на швп 10х4
драйвера не тошибовские, М545 полноценный мосфетовый для биполярника на 4,2А 200Кгц с микрошагом до 1/128
да ламинат на плите есть, какая то белая хе.ня, сама плита тож не простая, не бакелит но и не текстолит и не пластик, скорее что то на базе смол. 10мм при таком габарите не гнется руками ни фига. материал проверен в других конструкциях, работает отлично. если при фрезеровке перегреть противненько пованивает. самое главное заполучил совершенно безвозмездно то есть даром, а на халяву как грится и уксус сладкий :D
направляющая пропущена в материал но не навылет, миллиметра на 4 + толщина держателя (а он алюмовый) 10мм расстояние на его болтах 32мм болты М5 имхо вполне достаточно, этож блин принтер а не фреза
