Re: Новичкам. Задай вопрос - получи ответ

Сообщение FtNK » 14 июл 2016, 22:01

Другой конец вала будет в подшипнике. Это частично решает проблему или наоборот?

Заметил тут кстати при печати деталей для принтера, что получаются больше в размерах где-то на 0.5мм. Заполнение 100%, сопло 0.4, ширина слоя 0.32, высота 0.2, поток 1.0. Переэкструдит чуток и периметры давит больше чем надо или не очень калибровка осей?
FtNK

Сообщения: 204
Зарегистрирован: 26 май 2016, 23:01

Re: Новичкам. Задай вопрос - получи ответ

Сообщение ADF » 15 июл 2016, 12:17

FtNK писал(а):Другой конец вала будет в подшипнике. Это частично решает проблему или наоборот?


Усугубляет.

FtNK писал(а):что получаются больше в размерах где-то на 0.5мм. Заполнение 100%,...


Насколько я в курсе, это от калибровки зависит. Надо соотношение миллиметров и шагов выставлять исходя из фактической редукции, а не измеряя тестовый кубик с ребром 20мм. По крайне мере, буржуйские опытные товарищи так говорят.
Китайская прюша I3 кит (допилена в процессе), MK8, 0.4mm. Сожжено два БП, один нагреватель сопла.
ADF

Сообщения: 212
Зарегистрирован: 14 фев 2016, 22:13

Re: Новичкам. Задай вопрос - получи ответ

Сообщение DR1F » 15 июл 2016, 12:35

Парни, подскажите пожалуйста, как обеспечить вращение роликов передач МК2 ремня. Короче доставили ролики а они без подшипника внутри, как они будут скользить на оси? Подшпники то надо.. или втулку какую...
DR1F

Сообщения: 50
Зарегистрирован: 11 окт 2015, 20:47

Re: Новичкам. Задай вопрос - получи ответ

Сообщение setar » 15 июл 2016, 13:30

есть два варианта: дешевый а правильный
дешевый - просто стальная ось+смазка
а правильный - два подшипника + ось+ два посадочных места под подшипники, вверху и внизу (консольное закрепление делать нельзя)
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Новичкам. Задай вопрос - получи ответ

Сообщение FtNK » 15 июл 2016, 14:06

Читал, что надо на RAMPS надо по-особенному подключать шаговые двигатели по Z, чтобы не было расхождений по шагу. Схема подключения с концевиком и автоуровнем отличается как-нибудь?
FtNK

Сообщения: 204
Зарегистрирован: 26 май 2016, 23:01

Re: Новичкам. Задай вопрос - получи ответ

Сообщение setar » 15 июл 2016, 14:58

автоуровень чаще всего работает как нижний концевик (при наличии верхнего, и парковка в Zmax), но бывают варианты.

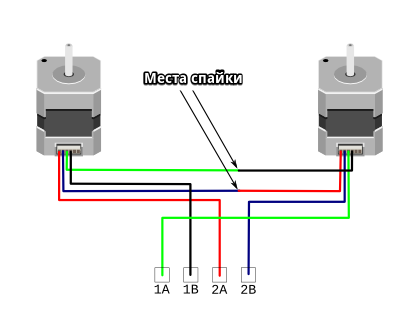

моторы соединяют параллельно (если они слабые и драйвер вытянет двойной ток), или последовательно как на картинке
Вложения
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Новичкам. Задай вопрос - получи ответ

Сообщение FtNK » 15 июл 2016, 15:09

Т.е. при наличии автоуровня обязательным условием будет концевик Z max с парковкой там же?
Драйверы заказал TMC2100 5 шт, но там вроде ток не особо большой по описанию, 0.5а.
Хм, теперь интересно, а хватит ли 5 таких драйверов? Или при подключении как на картинке проблем быть не должно? И сразу же вопрос - как перемычки под эти драйверы ставить?
Только сейчас понял, что на комплектующих под мелзи разъемы другие.. Похоже придется припаивать к разъемам на рампс напрямую :D Или двигатели можно сразу к драйверу? А то дюпоны с али месяц доставлять будут. Может в Питере где есть? Юнона там?
FtNK

Сообщения: 204
Зарегистрирован: 26 май 2016, 23:01

Re: Новичкам. Задай вопрос - получи ответ

Сообщение ADF » 15 июл 2016, 17:36

FtNK писал(а):Драйверы заказал TMC2100 5 шт, но там вроде ток не особо большой по описанию, 0.5а.


А моторы какие?
Китайская прюша I3 кит (допилена в процессе), MK8, 0.4mm. Сожжено два БП, один нагреватель сопла.
ADF

Сообщения: 212
Зарегистрирован: 14 фев 2016, 22:13

Re: Новичкам. Задай вопрос - получи ответ

Сообщение FtNK » 15 июл 2016, 18:01

Такие, только в конце маркировки на наклейке не 23, а 16.
http://ru.aliexpress.com/store/product/ ... 36594.html
Разъемы вроде в чип и дип нашел.

Хм, почитал комментарии к теме
http://3dtoday.ru/blogs/akdzg/plug-elec ... -mendel90/
Там советуют при подключении столика через реле от одного бп ставить диод для защиты ардуины от импульса при выключении питания столика.
В курсе кто-нибудь такой проблемы, диод действительно стоит припаять?
FtNK

Сообщения: 204
Зарегистрирован: 26 май 2016, 23:01

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alex Post » 15 июл 2016, 19:58

Вообще то в MOSFETe должен быть встроен защитный диод, но еще один лишним не будет. Самоиндукцию-то в катушке реле никто не отменял ;) Диод можно припаять прямо на ноги релюшки и забыть о нем, а можно и вместе с проводами в контакты РАМПСа зажать. Главное правильно подключить, а то интересный спецэффект получится :)
Prusa i3 Rework with MK7 0.4 1.75
Аватара пользователя
Alex Post

Сообщения: 910
Зарегистрирован: 13 апр 2015, 12:13
Откуда: Брест, Беларусь

Re: Новичкам. Задай вопрос - получи ответ

Сообщение FtNK » 15 июл 2016, 20:21

Alex Post писал(а):Вообще то в MOSFETe должен быть встроен защитный диод, но еще один лишним не будет. Самоиндукцию-то в катушке реле никто не отменял ;) Диод можно припаять прямо на ноги релюшки и забыть о нем, а можно и вместе с проводами в контакты РАМПСа зажать. Главное правильно подключить, а то интересный спецэффект получится :)

Какой диод подойдет? Буду покупать разъемы со стойками для столика, можно сразу и диод прикупить.
Только к чему на SSR паять не понятно :D

Вопрос setar'у тоже, какой комплектухи прикупить на тот авроуровень? Микроника/чип и дип.

Кстати во всю печатаю на каптоне, ABS пластик липнет хорошо, проблема оторвать от столика низкие детальки :D Деламинация если и есть есть, то немного совсем. Это на пластике FDPlast.
FtNK

Сообщения: 204
Зарегистрирован: 26 май 2016, 23:01

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alex Post » 15 июл 2016, 20:41

Для SSR он нафиг не нужен. Имеется ввиду обычное реле, у которого катушка внутри. В SSR внутри такой же мосфет, как и в рампсе. По идее SSR можно вообще на любой свободный пин ардуины прицепить, и все будет работать. Как руки дойдут - проверю. Вообще интересная тема, при помощи SSR освободить силовой выход с рампса под другие нужды: например, под вторую голову или дополнительный управляемый вентилятор. Никто не пробовал? А вообще у китайцев есть стандартный блок реле для ардуины срабатывающий от логического уровня, типа такого http://ru.aliexpress.com/item/Electroni ... a58fe789a4 - тоже вариант интересный. Только реле слабоватое, 10А всего. Для столика стандартного от 12В впритык - сдохнет скорее всего быстро.
Prusa i3 Rework with MK7 0.4 1.75
Аватара пользователя
Alex Post

Сообщения: 910
Зарегистрирован: 13 апр 2015, 12:13
Откуда: Брест, Беларусь

Re: Новичкам. Задай вопрос - получи ответ

Сообщение FtNK » 15 июл 2016, 20:49

Это вроде механичесское реле, что-то было про него в теме той на 3дтудей в каментах.

Знач для SSR не надо ничего доделывать с диодами и тд? :)
Я думал там суть была в погашении импульса от самого бп при выключении нагрузки.
Слабо в теме разбираюсь..
FtNK

Сообщения: 204
Зарегистрирован: 26 май 2016, 23:01

Re: Новичкам. Задай вопрос - получи ответ

Сообщение DR1F » 15 июл 2016, 20:55

setar писал(а):есть два варианта: дешевый а правильный
дешевый - просто стальная ось+смазка
а правильный - два подшипника + ось+ два посадочных места под подшипники, вверху и внизу (консольное закрепление делать нельзя)

Можно ссылку на подшипники на алиекспресе?
Боюсь не те выбрать.
DR1F

Сообщения: 50
Зарегистрирован: 11 окт 2015, 20:47

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Replicator » 15 июл 2016, 21:43

Всем привет. Собрал тут прюшу 3. Плата MKS Gen 2Z v1.2 Не получается откалибровать подачу прутка. В разделе Configuration.h > MOVEMENT SETTINGS>
DEFAULT_AXIS_STEPS_PER_UNIT {80.0, 80.0,400*1.014,160,5} Последнее значение отвечает за подачу экструдера так?
В пронтерфейсе даешь команду на выдавливание 30 мм, а по факту выходит где-то 14,2мм. Пробовал разные значения и все равно объем выдавленного пластика меньше чем нужно.
Replicator

Сообщения: 3
Зарегистрирован: 15 июл 2016, 21:27
