Так я о чём)
Я в автомагазине купил двухполюсные колодки с проводами обжатыми и вместо винтовых впаял.Теперь и овцы сыты и волки целы))

Vovich70 писал(а):Так я о чём)
Я в автомагазине купил двухполюсные колодки с проводами обжатыми и вместо винтовых впаял.Теперь и овцы сыты и волки целы))

Да но этож паять надо !, а так в лом туда лезть( пока не пыхнет ) когда всё собрано.

qqwert писал(а):Здравствуйте. Помогите плз., сгорела плата(Prusa I3), после нескольких часов работы у довольно нового принтера сгорела плата и сплавилась изоляция проводов от питания и кровати...

Если только провода оплавились, то как советовали ранее. Если и плата - или к ремонтникам (типа радиомастерских) или самому ковырять и прозванивать что вылетело. Это плата "мелзи", у меня такая. Ничего не оплавляется уже пол года как (т.т.т.), правда я спустя пару недель вывел кровать через автореле.

Народ, подскажите, откуда может возникнуть такой глюк?





Нарисованную в Sketchup модель здания во время печати насквозь пронизывают несколько каких-то пучков лучей, которых не было на чертеже. Как итог - испорченные стены.

Явно какие-то левые плоскости в модели. Через netfabb гоняли?

PaoloS писал(а):Народ, подскажите, откуда может возникнуть такой глюк?

модель рисовать надо правильно или прогонять через лечилку нетфаб перед печатью.
где-то в модели дыры или поверхности как-то плохо пересекаются, вот слайсер и глючит.

для скетчапа есть плагин который проверяет целостность модели Solid Inspector

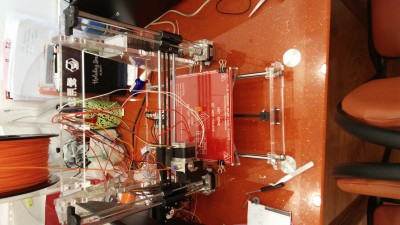

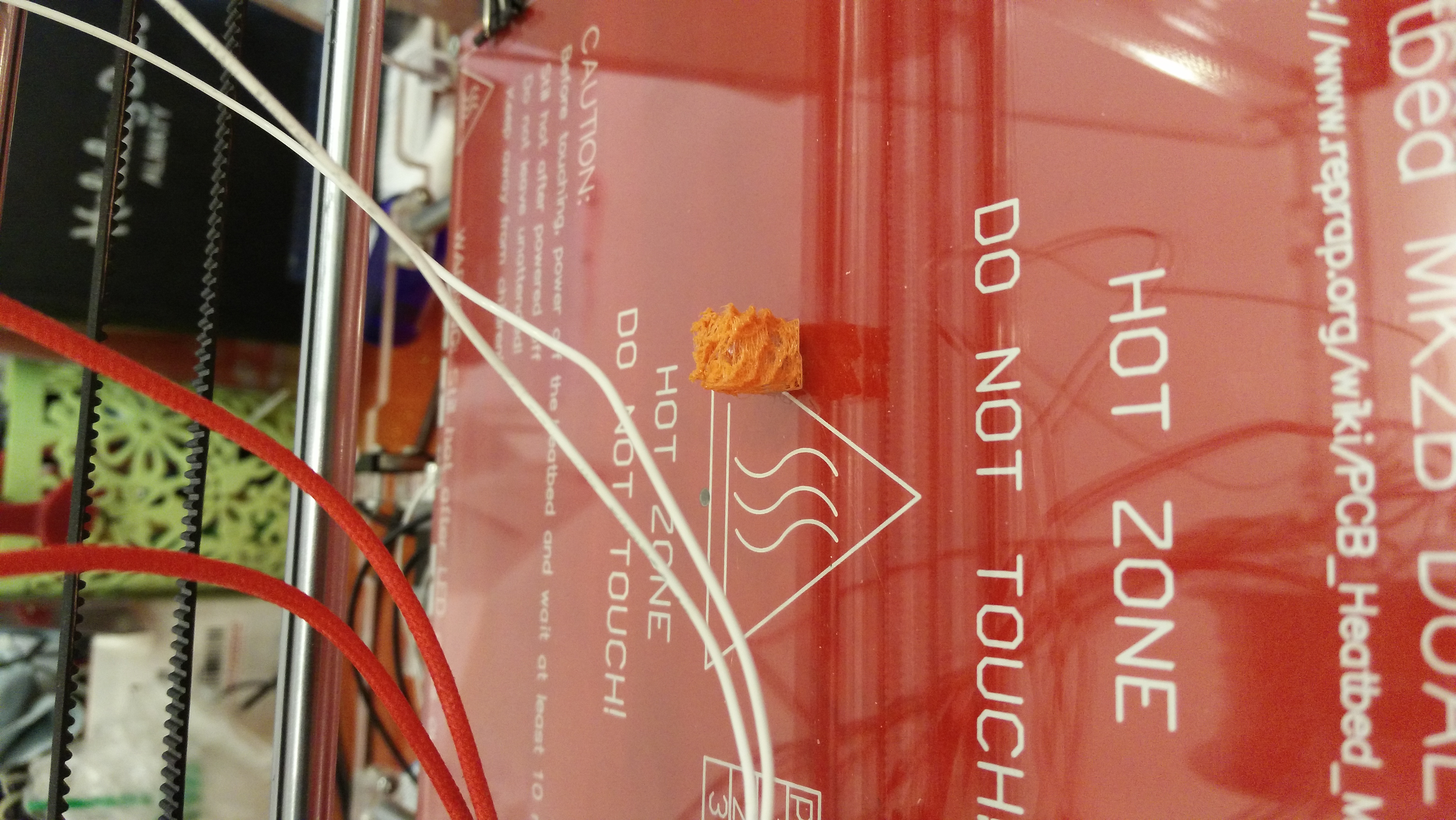

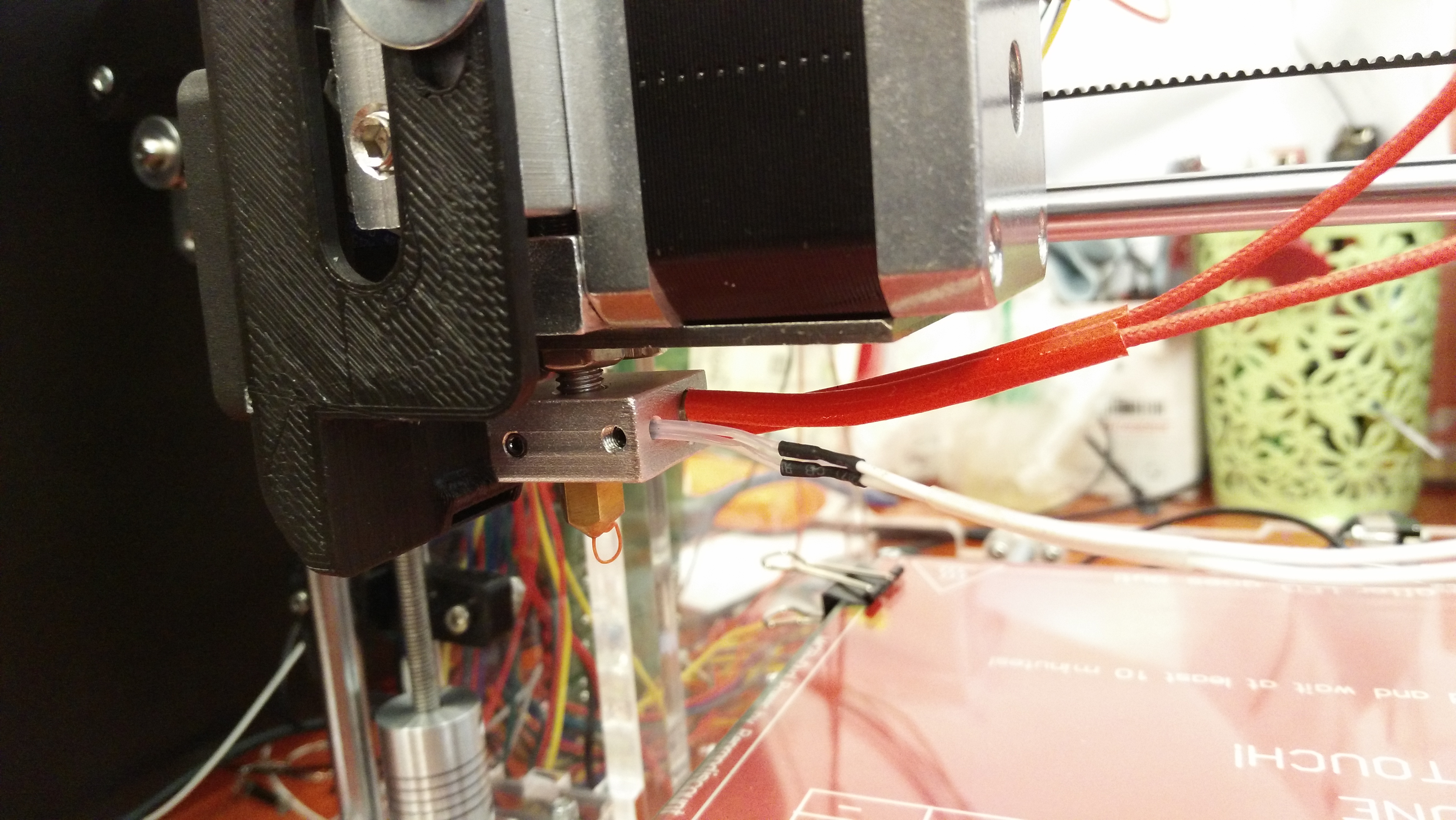

Получил новый нагреватель, вот моя первая печать, кубика.
все конечно печально.
подскажите какую цапу крутить?

настраивал по этим скриншотам: http://www.3dreplicator.ru/?p=207 (точнее по этим) http://www.3dreplicator.ru/?p=160

Scald писал(а):Явно какие-то левые плоскости в модели. Через netfabb гоняли?

Myp писал(а):модель рисовать надо правильно или прогонять через лечилку нетфаб перед печатью.
где-то в модели дыры или поверхности как-то плохо пересекаются, вот слайсер и глючит.

для скетчапа есть плагин который проверяет целостность модели Solid Inspector

Ничем не проверял, но модель предельно проста - рисовал из прямоугольников, которые растягивал до параллелепипедов. Косые пучки проходят в местах, где вообще не могло быть проблем и нет стыков - в стенку врезаются и т.п. То, что при построении не было никаких признаков глюка - факт.

zenithink писал(а):подскажите какую цапу крутить?

в начале ращздела тема "Оглавление",
крутить все калибровки

Спасибо за ответы по плате, а какова вероятность что стоит её паять и там ещё что-то работает?

barakuda62 писал(а):

Vovich70 писал(а):Если товарищ допустил такой косяк зная (или понятия не имея) заранее о токах, то наверняка далёк от силовой электронике !, а тут двухсторонняя плата, и нужен паяльник ват 60 не меньше, проблема однако, дабы не испортить плату лучше поискать самоделкиных.

Нужного опыта действительно не наблюдается, я даже не вполне понимаю о каком косяке идёт речь. При том что понять надо, на будущее.

если о паяльнике только слышали то лучше не пытаться паять. Неси тому кто паять умеет.
А суть проблемы простая высокий ток на слабом разъёме да еще и как вариант плохом контакте приводит к микро искрам которые выжигают контакт или провод в итоге результат сгорел контакт а может и дорого на плате

Давать питание кровати через плату на таких разъёмах зло хотя на любых зло, ну на рамсе точно. Грел стол от пк блока 250w он от силы наверно 7-8 ампер выдает так транзистор (если не ошибаюсь) нагрелся хоть блины готовь. Теперь только внешнее реле и авто зарядка 15а стол за 10 мин за 130 заваливать начинает.

Revenger писал(а):правда я спустя пару недель вывел кровать через автореле.

Самое правильное, надёжное и недорогое решение! Таскать такие токи через ключи-клеммники это бомба замедленного действия. А реле если и сгорит - заменить проще простого. Один минус - щелкает... Поначалу дергался, думал что-то отломилось или замкнуло. А щас привык и даже нахожу удобным: включаю нагрев стола, сам за комп модельку слайсить. Как щелкнуло за спиной - значит стол готов, можно печатать

ну у меня такие клемники работают уже не первый год. стол греется за 8-10минут по несколько дестяков раз на дню. без всякого колхоза с релюшками и прочими погремушками. даже когда провода до стола переломились и замкнули, ключ превратился в уголек, клемники даже не подплавились.
если сунуть в клемник тоненький распушенный многожильный проводок, контакт будет минимальный, ток большой, отсюда и нагрев, и выход из строя.
а если вставить нормальный провод сечением несколько квадратных мм, плотно скрученный и пропаяный, то площадь контакта будет больше, чем толщина самого провода, и перегрев будет уже в других, более тонких местах.

электрика - наука о контактах, йопте!

unigenum писал(а):ну у меня такие клемники работают уже не первый год. стол греется за 8-10минут по несколько дестяков раз на дню. без всякого колхоза с релюшками и прочими погремушками. даже когда провода до стола переломились и замкнули, ключ превратился в уголек, клемники даже не подплавились.
если сунуть в клемник тоненький распушенный многожильный проводок, контакт будет минимальный, ток большой, отсюда и нагрев, и выход из строя.
а если вставить нормальный провод сечением несколько квадратных мм, плотно скрученный и пропаяный, то площадь контакта будет больше, чем толщина самого провода, и перегрев будет уже в других, более тонких местах.

электрика - наука о контактах, йопте!

В Точку, опаивать обязательно !

судя по фото там вообще не один провод не пропаян.
Да и провода желательно РКГМ сечением не меньше 2 а лучше 2.5 ну я себе такие поставил 33руб за метр не дорого зато безопасно
