Re: Новичкам. Задай вопрос - получи ответ

Сообщение Kill17 » 19 авг 2015, 15:53

Нашел косяк, стоят у меня оптические концевики, так вот, сигнальный провод на оси Х, то был, то нет. Нашел плохую пайку на плате Рамса, где концевики подключаются.
Kill17

Сообщения: 3
Зарегистрирован: 18 авг 2015, 19:34

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Toxik » 19 авг 2015, 16:25

Пришли термисторы http://ru.aliexpress.com/item/5Pcs-lot- ... 91067.html померил, а они 89-90 КОм, один вообще 76К! Вроде бы везде речь о 5% или даже 1% идёт... Можно ли будет из них что нибудь вытянуть, как-то настройкой подогнать хотя бы на первое время? Или вот прям срочно другие заказывать?) Если кто-то покупал на Али нормальные, проверенные в работе - поделитесь ссылкой пожалуйста.
Toxik

Сообщения: 19
Зарегистрирован: 19 янв 2015, 21:11

Re: Новичкам. Задай вопрос - получи ответ

Сообщение p.Omelchenko » 19 авг 2015, 16:53

В свое время, заказывал ШД вот такие, если память не изменяет, 17HS4417. А сейчас вопрос возник, пока смету собираю, какие же двигатели оптимальней заказывать?
Prusa mk3s + mmu2s | Voron Switchwire | Voron v2.4r2
Аватара пользователя
p.Omelchenko

Сообщения: 243
Зарегистрирован: 29 окт 2014, 15:14
Откуда: Питер - Москва - Подольск
прог. языки: php
ФИО: Павел Омельченко

Re: Новичкам. Задай вопрос - получи ответ

Сообщение RomanST77 » 19 авг 2015, 18:01

Toxik писал(а):Пришли термисторы http://ru.aliexpress.com/item/5Pcs-lot- ... 91067.html померил, а они 89-90 КОм, один вообще 76К! Вроде бы везде речь о 5% или даже 1% идёт... Можно ли будет из них что нибудь вытянуть, как-то настройкой подогнать хотя бы на первое время? Или вот прям срочно другие заказывать?) Если кто-то покупал на Али нормальные, проверенные в работе - поделитесь ссылкой пожалуйста.

При какой температуре у них сопротивление 90 кОм? Вы за них руками не хватались прежде чем померять? :) Если они действительно 90 кОм при 25 градусах - можно вручную составить для них таблицу сопротивлений при разных температурах и добавить в прошивку как новый тип термистора...

Добавлено спустя 4 минуты 46 секунд:
А можно подключить к плате, влить прошивку и посмотреть, правильно они температуру показывают или нет. Зажать пальцами, если будет ~36 градусов - то все с ними хорошо.
Аватара пользователя
RomanST77

Сообщения: 247
Зарегистрирован: 02 фев 2015, 01:42

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alex Post » 19 авг 2015, 20:30

А то и в кипяток сунуть кончик аккуратно - 100* всяко ближе к рабочей температуре чем пальцы :)
Prusa i3 Rework with MK7 0.4 1.75
Аватара пользователя
Alex Post

Сообщения: 910
Зарегистрирован: 13 апр 2015, 12:13
Откуда: Брест, Беларусь

Re: Новичкам. Задай вопрос - получи ответ

Сообщение p.Omelchenko » 20 авг 2015, 01:53

Возникла проблема с пропусками шагов. Настраивал по видео Сетара и вроде бы не было проблем, как вдруг появилось.

Короче вот такие команды пускаю:

Код: Выделить всёРазвернуть
Send: G1 X50 Y180
Recv: ok
Send: G1 X190 Y50
Recv: ok
Send: G1 X50 Y180
Recv: ok
Send: G1 X190 Y50
Recv: ok


И он залипает.

Вывод еепрома:
Код: Выделить всёРазвернуть
Send: M503
Recv: echo:Steps per unit:
Recv: echo:  M92 X80.00 Y80.00 Z4000.00 E821.00
Recv: echo:Maximum feedrates (mm/s):
Recv: echo:  M203 X400.00 Y400.00 Z3.00 E25.00
Recv: echo:Maximum Acceleration (mm/s2):
Recv: echo:  M201 X1000 Y1000 Z100 E10000
Recv: echo:Acceleration: S=acceleration, T=retract acceleration
Recv: echo:  M204 S800.00 T3000.00
Recv: echo:Advanced variables: S=Min feedrate (mm/s), T=Min travel feedrate (mm/s), B=minimum segment time (ms), X=maximum XY jerk (mm/s),  Z=maximum Z jerk (mm/s),  E=maximum E jerk (mm/s)
Recv: echo:  M205 S0.00 T0.00 B20000 X20.00 Z0.40 E5.00
Recv: echo:Home offset (mm):
Recv: echo:  M206 X0.00 Y0.00 Z0.00
Recv: echo:PID settings:
Recv: echo:   M301 P22.20 I1.08 D114.00
Recv: ok


В роли хоста сейчас используется октопринт. В нем прописаны вот такие параметры для принтера (смотрим скрин)

Пробовал занижать в двое:
Код: Выделить всёРазвернуть
Recv: echo:Maximum feedrates (mm/s):
Recv: echo:  M203 X400.00 Y400.00 Z3.00 E25.00
Recv: echo:Maximum Acceleration (mm/s2):
Recv: echo:  M201 X1000 Y1000 Z100 E10000

Но это не сильно помогает. Куда копать, пните нубика.

Добавлено спустя 2 минуты 38 секунд:
пронтерфэйс тоже самое

Добавлено спустя 4 минуты 49 секунд:
Код: Выделить всёРазвернуть
M201 X300 Y300

И вроде починилось...

Все правильно сделал? =) раз уж задал вопрос проверьте плз? Или может чтото стоило бы поменять в других параметрах??

По итогу:

Код: Выделить всёРазвернуть
SENDING:M503
echo:Steps per unit:
echo:  M92 X80.00 Y80.00 Z4000.00 E821.00
echo:Maximum feedrates (mm/s):
echo:  M203 X400.00 Y400.00 Z3.00 E25.00
echo:Maximum Acceleration (mm/s2):
echo:  M201 X300 Y300 Z100 E10000
echo:Acceleration: S=acceleration, T=retract acceleration
echo:  M204 S800.00 T3000.00
echo:Advanced variables: S=Min feedrate (mm/s), T=Min travel feedrate (mm/s), B=minimum segment time (ms), X=maximum XY jerk (mm/s),  Z=maximum Z jerk (mm/s),  E=maximum E jerk (mm/s)
echo:  M205 S0.00 T0.00 B20000 X20.00 Z0.40 E5.00
echo:Home offset (mm):
echo:  M206 X0.00 Y0.00 Z0.00
echo:PID settings:
echo:   M301 P22.20 I1.08 D114.00
Вложения

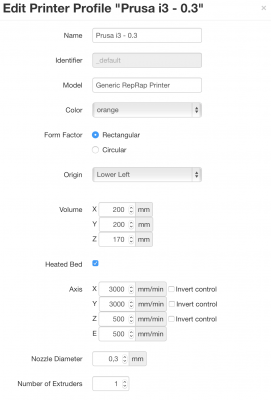

Скриншот 2015-08-20 00.43.14.png
Конфиг принтера в octoprint Version: 1.2.4 (master branch
Prusa mk3s + mmu2s | Voron Switchwire | Voron v2.4r2
Аватара пользователя
p.Omelchenko

Сообщения: 243
Зарегистрирован: 29 окт 2014, 15:14
Откуда: Питер - Москва - Подольск
прог. языки: php
ФИО: Павел Омельченко

Re: Новичкам. Задай вопрос - получи ответ

Сообщение z502 » 20 авг 2015, 16:04

Подскажите пожалуйста возможно вернуть Marlin командой к состоянию "как после прошивки", а то почему-то первый слой стал печататься с увеличенным изливом пластика. зазор по Z десятка, как было так и есть, файл печати тот же.
z502

Сообщения: 1
Зарегистрирован: 20 авг 2015, 11:29

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Scald » 20 авг 2015, 16:07

Ну логично же. Ускорения завышены были. А скорость 400мм/с - не слишком круто будет? :)
Scald

Сообщения: 267
Зарегистрирован: 21 авг 2014, 21:00

Re: Новичкам. Задай вопрос - получи ответ

Сообщение p.Omelchenko » 20 авг 2015, 18:37

не знаю =) у сетара было так же. Да и проблем не было на lm8uu. а как с этих хрустяшек пересел на вот такие штуки http://www.aliexpress.com/snapshot/6629 ... 9144556484 то начались пропуски. Хотя... Честно... Не проверял я эти же движения на подшипниках, казалось что все ок.

Добавлено спустя 1 минуту 55 секунд:
z502 писал(а):Подскажите пожалуйста возможно вернуть Marlin командой к состоянию "как после прошивки", а то почему-то первый слой стал печататься с увеличенным изливом пластика. зазор по Z десятка, как было так и есть, файл печати тот же.


вот так:
http://reprap.org/wiki/G-code#M502:_Rev ... ttings..22

Или шить с нуля. Может еще вариантов накинут, более грамотные коллеги.
Prusa mk3s + mmu2s | Voron Switchwire | Voron v2.4r2
Аватара пользователя
p.Omelchenko

Сообщения: 243
Зарегистрирован: 29 окт 2014, 15:14
Откуда: Питер - Москва - Подольск
прог. языки: php
ФИО: Павел Омельченко

Re: Новичкам. Задай вопрос - получи ответ

Сообщение FoX87 » 21 авг 2015, 14:10

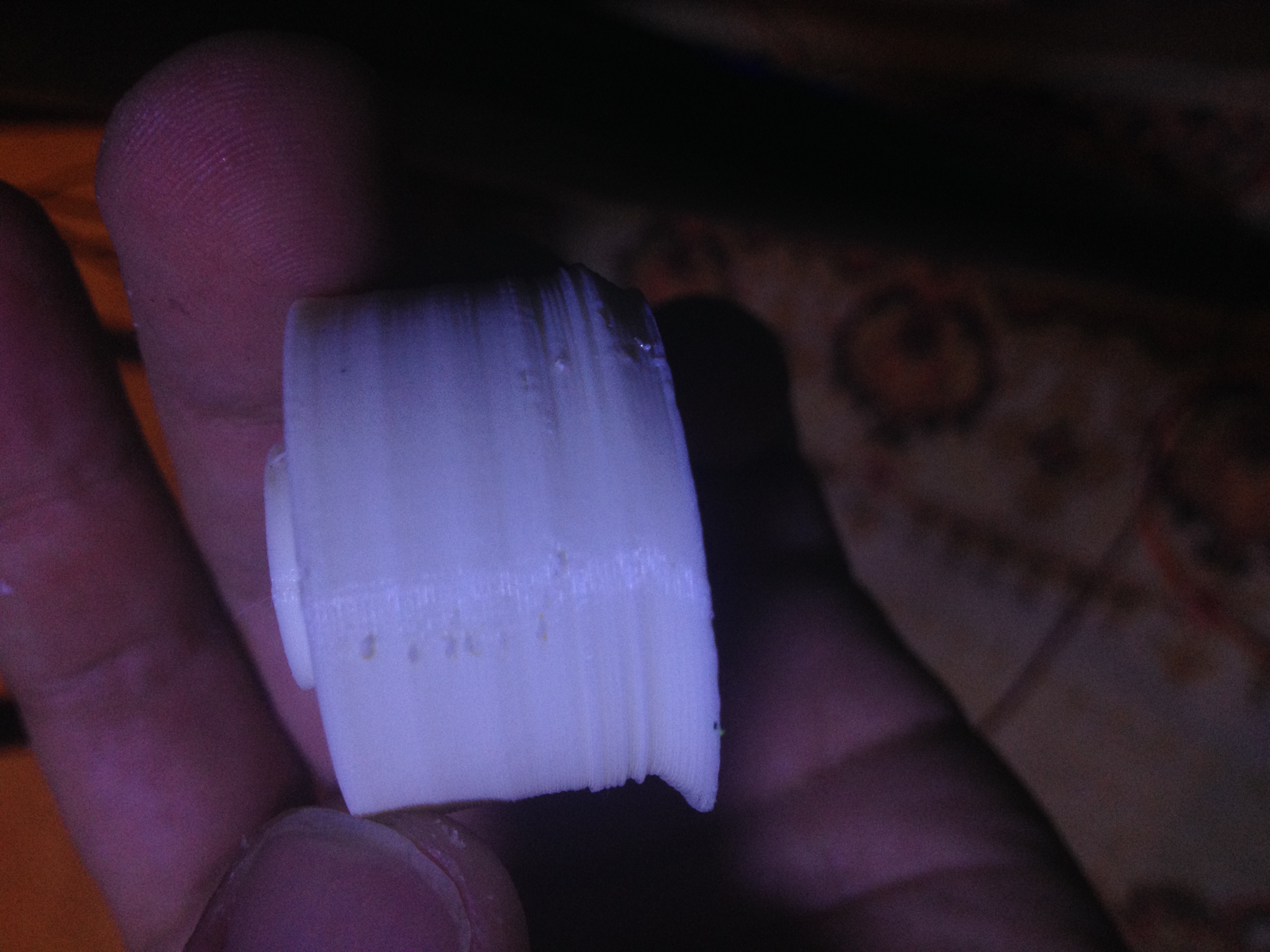

Подскажите почему такие проблемы ? то ли низ съехал то ли верх))
Вложения
FoX87

Сообщения: 135
Зарегистрирован: 08 апр 2015, 17:57

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Revenger » 21 авг 2015, 15:43

Может быть пропуски шагов были, может программный глюк. Для начала проверить легкость передвижения по осям.
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alex Post » 21 авг 2015, 17:10

Приходит уже третья катуха пластика с китая, типа для MakerBot-a, запакована в пакете герметично с селикагелем, а сама нитка еще и под вакуумом опрессована тонкой пленкой типа стрэйч. Пленка тонкая, легко рвется, но в то же время прилипшая к верхним слоям АВС-а. Первую катуху по неопытности я слегка обчистил и отправил в печать. Результат - вся модель была в крапинку от обгарков этой пленки (судя по всему, полиэтиленовой?) да и еще сопло подзабилось, пришлось чистить. Вторую катуху я более тщательно очистил, но все равно не идеал. Может кто секрет какой знает, чем эту ерунду удалить без вреда для пластика? Растворитель какой-нибудь применить? Нагреть?
Prusa i3 Rework with MK7 0.4 1.75
Аватара пользователя
Alex Post

Сообщения: 910
Зарегистрирован: 13 апр 2015, 12:13
Откуда: Брест, Беларусь

Re: Новичкам. Задай вопрос - получи ответ

Сообщение aalex » 21 авг 2015, 22:16

Alex Post писал(а):Приходит уже третья катуха пластика с китая, типа для MakerBot-a, запакована в пакете герметично с селикагелем, а сама нитка еще и под вакуумом опрессована тонкой пленкой типа стрэйч. Пленка тонкая, легко рвется, но в то же время прилипшая к верхним слоям АВС-а. Первую катуху по неопытности я слегка обчистил и отправил в печать. Результат - вся модель была в крапинку от обгарков этой пленки (судя по всему, полиэтиленовой?) да и еще сопло подзабилось, пришлось чистить. Вторую катуху я более тщательно очистил, но все равно не идеал. Может кто секрет какой знает, чем эту ерунду удалить без вреда для пластика? Растворитель какой-нибудь применить? Нагреть?


Что-то я не понял про вакуумную пленку. Разве не такая она?
Аватара пользователя
aalex

Сообщения: 107
Зарегистрирован: 18 окт 2014, 18:53

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alex Post » 22 авг 2015, 17:29

Вчера забрал катуху серого. Та же фигня. Но сейчас понял, в чем фишка: похоже, китайцы горячую еще бобину обматывают ВНУТРИ (т.е. по самим ниткам) обычной стрейч пленкой и она приплавляется к ним. Поэтому наружные слои стрэйча можно легко снять, а внутренние рвутся и остаются ошметками на нитке. Ну а потом еще дополнительно запаивают в пакет типа как выше на фотке. На катушке производитель http://www.china3dprinter.cn/ на коробке подписано что для принтера CreateBot (выше написал что для MakerBot по памяти - ошибся). Если кому интересно, брал вот в этом шопе http://www.aliexpress.com/store/group/A ... 148/3.html Позиции что по $11 с доставкой выходят по ~$22 - дешевле из Китая не нашел.
Возвращаясь к вопросу: никто не сталкивался с такой фигней?
Prusa i3 Rework with MK7 0.4 1.75
Аватара пользователя
Alex Post

Сообщения: 910
Зарегистрирован: 13 апр 2015, 12:13
Откуда: Брест, Беларусь

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Vovich70 » 23 авг 2015, 02:48

Мне пришлось все верхние слои с заплавленной пленкой отрезать- вроде как все-равно дешевле,но ну ё нах))
Перешел на Бестфил,забыл о проблемах)
Printer: Prusa
Firmware: Marlin
Host: Pronterface
Slicer: Kisslicer Slic3r1.2.9
Filament: ABS - 1.75
Nozzle: 0.2-0.4 mm
Electronics: Arduino MEGA 2560 + RAMPS 1.4
Vovich70

Сообщения: 463
Зарегистрирован: 30 окт 2013, 03:50
Откуда: Москва
ФИО: Владимир
