Re: Новичкам. Задай вопрос - получи ответ

Сообщение Zhenya » 06 июл 2014, 22:22

Всем привет! вопрос такой, когда запускаю на печать модель то когда идет процесс нагрева экструдера вентилятор не включается даже при нажатии на соответствующую команду в Repetier-Host ( включается только тогда когда запустился непосредственно процесс печати ,тем самым нагревается полностью экструдер и когда движок пытается протолкнуть нить то просто "прощелкивает". подскажите как сделать так что бы вентилятор включался или может не из-за этого пластик не проталкивается ?
Хотя если просто подать команду прогрев экструдера и одновременно включить вентилятор , и дождать когда нагреется до необходимой температуры то пластик свободно вытекает без проблем
Zhenya

Сообщения: 37
Зарегистрирован: 14 янв 2014, 14:21

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Vovich70 » 06 июл 2014, 23:08

Какой хотэнд у Вас?Если цельнометаллический,то вентилятор напрямую на 12 в включить и будет счастье)
Printer: Prusa
Firmware: Marlin
Host: Pronterface
Slicer: Kisslicer Slic3r1.2.9
Filament: ABS - 1.75
Nozzle: 0.2-0.4 mm
Electronics: Arduino MEGA 2560 + RAMPS 1.4
Vovich70

Сообщения: 463
Зарегистрирован: 30 окт 2013, 03:50
Откуда: Москва
ФИО: Владимир

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Zhenya » 06 июл 2014, 23:13

Vovich70 писал(а):Какой хотэнд у Вас?Если цельнометаллический,то вентилятор напрямую на 12 в включить и будет счастье)

экструдер вот такой http://www.aliexpress.com/item/12V-0-4m ... 30314.html
Напрямую конечно можно,но хотелось бы что бы он включался и отключался автоматически в нужное время))
Zhenya

Сообщения: 37
Зарегистрирован: 14 янв 2014, 14:21

Re: Новичкам. Задай вопрос - получи ответ

Сообщение holomrn » 06 июл 2014, 23:24

А "нужное время" - это всегда, пока идет печать. А когда печать не идет, принтер должен быть выключен. А 0,5% времени пока принтер включен и вы выбираете модельку для печати роли особо и не играют.
holomrn

Сообщения: 609
Зарегистрирован: 08 май 2014, 18:32

Re: Новичкам. Задай вопрос - получи ответ

Сообщение timleha » 07 июл 2014, 12:33

Есть 3d принтер JoysMaker r1 это аналог UltiMaker 1. Такой вопрос при печате круга или цилиндра я получаю круг или цилиндр с прямыми краями больше похоже на овал((. Хотя если печатать куб то разница между шириной и длиной 0,1 мм. Как исправить проблему куда лезть????
timleha

Сообщения: 1
Зарегистрирован: 07 июл 2014, 12:25

Re: Новичкам. Задай вопрос - получи ответ

Сообщение mirson » 07 июл 2014, 16:08

Собираю мендель 90. Электроника Arduino MEGA 2560+ RAMPS 1.4
Подскажите какую прошивку использовать? Какие +/-
Еще по моторам. Пришли без коннекторов, цвета Жел-Крас-Син-Зел. Как их распознать?
mendel90:e3d_v6, arduino mega2560. Идет процесс неспешной отладки.
Аватара пользователя
mirson

Сообщения: 38
Зарегистрирован: 01 июл 2014, 14:14
Откуда: Astrakhan
Skype: amutallapov

Re: Новичкам. Задай вопрос - получи ответ

Сообщение diglook » 07 июл 2014, 16:47

mirson писал(а):Собираю мендель 90. Электроника Arduino MEGA 2560+ RAMPS 1.4
Подскажите какую прошивку использовать? Какие +/-
Еще по моторам. Пришли без коннекторов, цвета Жел-Крас-Син-Зел. Как их распознать?

ИМХО самая распространенная прошива - Marlin( есть ветка о ней)
по двигам у меня син.желт.зел.кр.- если не в ту сторону крутит просто развернуть разьем
diglook

Сообщения: 97
Зарегистрирован: 15 мар 2010, 14:33
Откуда: Kyiv

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Zhenya » 07 июл 2014, 16:47

mirson писал(а):Собираю мендель 90. Электроника Arduino MEGA 2560+ RAMPS 1.4
Подскажите какую прошивку использовать? Какие +/-
Еще по моторам. Пришли без коннекторов, цвета Жел-Крас-Син-Зел. Как их распознать?


Как вариант берешь тестер и ставишь на режим прозвонки, и попарно прозваниваешь провода. и если пара проводов звонит то значит это провода одной обмотки.
Zhenya

Сообщения: 37
Зарегистрирован: 14 янв 2014, 14:21

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Zakatnyi » 07 июл 2014, 17:07

mirson писал(а):цвета Жел-Крас-Син-Зел. Как их распознать?

Движки у меня такие: http://ru.aliexpress.com/item/5pcs-4-le ... 27219.html

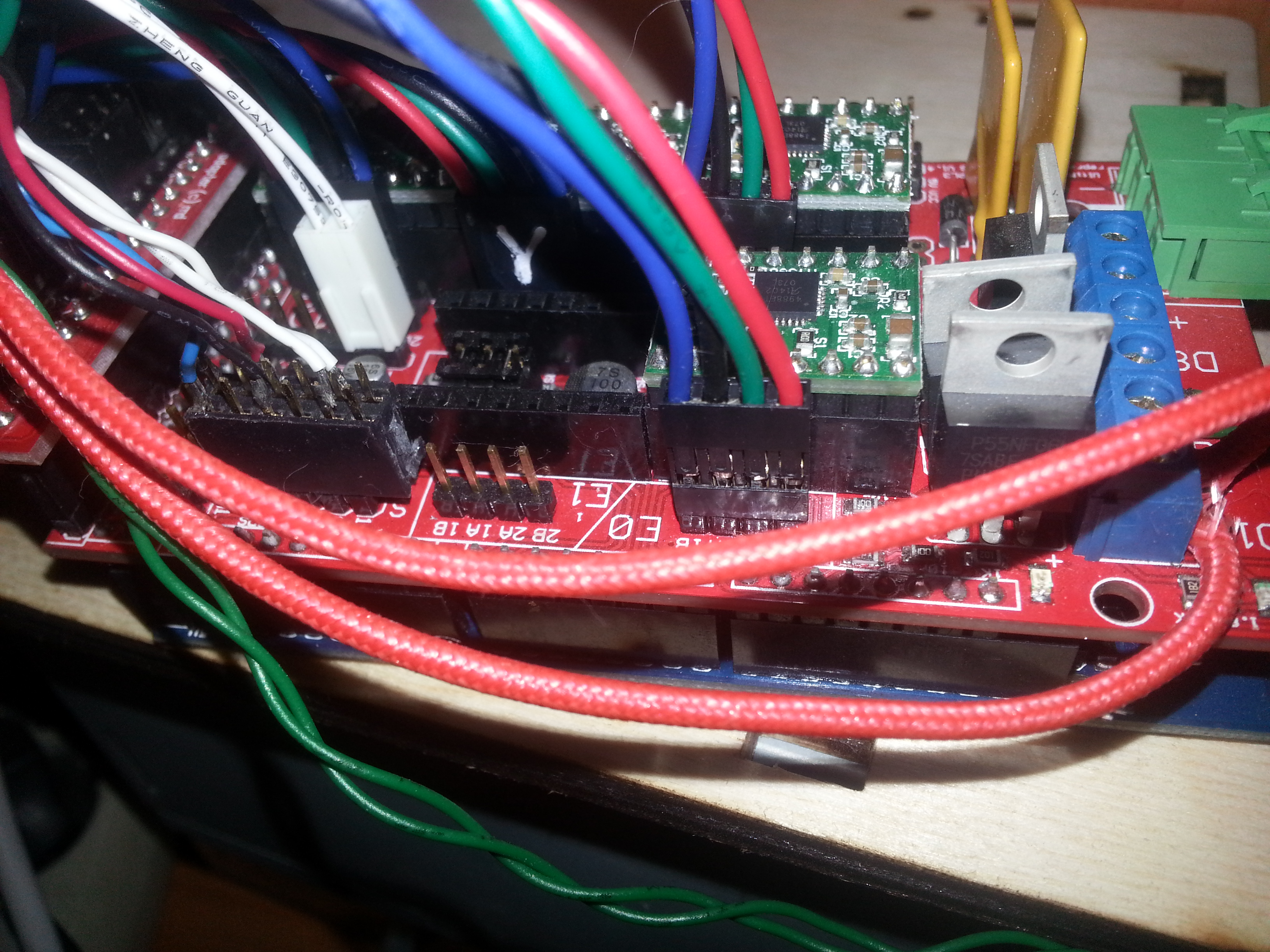

Для оси Z (двигатель с низу) распиновка такая: синий-2В, желтый-2А, зелёный-1А, красный-1В. Всё собираешь в клемник, для того чтоб обратно крутился шаговик просто переворачиваешь штекер. (чёрный провод это жёлтый, провода удлинены китайскими http://ru.aliexpress.com/item/Free-ship ... 82119.html )
Вложения
Zakatnyi

Сообщения: 101
Зарегистрирован: 27 апр 2014, 10:36
Откуда: Новосибирск

Re: Новичкам. Задай вопрос - получи ответ

Сообщение mirson » 07 июл 2014, 20:33

Спасибо всем, вы лучшие))))
тестером я пробовал, и даже определил что к чему но вот неясность была с "это А или В"
Если ошибусь с А и Б, драйвера не сдохнут?
mendel90:e3d_v6, arduino mega2560. Идет процесс неспешной отладки.
Аватара пользователя
mirson

Сообщения: 38
Зарегистрирован: 01 июл 2014, 14:14
Откуда: Astrakhan
Skype: amutallapov

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Zakatnyi » 07 июл 2014, 20:49

mirson писал(а):Если ошибусь с А и Б, драйвера не сдохнут?

Я вроде максимально доступно написал куда и как, маркировка "А и В" написана на плате RAMPS 1.4.
Драйвер не сгорит, мотор будет только вибрировать и не крутиться если не правильно. Но перед запуском выстави ток драйвера!
Zakatnyi

Сообщения: 101
Зарегистрирован: 27 апр 2014, 10:36
Откуда: Новосибирск

Re: Новичкам. Задай вопрос - получи ответ

Сообщение mirson » 07 июл 2014, 20:56

Токи уже выкрутил. С моторами ясно, спасибо!
mendel90:e3d_v6, arduino mega2560. Идет процесс неспешной отладки.
Аватара пользователя
mirson

Сообщения: 38
Зарегистрирован: 01 июл 2014, 14:14
Откуда: Astrakhan
Skype: amutallapov

Re: Новичкам. Задай вопрос - получи ответ

Сообщение diglook » 07 июл 2014, 23:28

mirson писал(а):Токи уже выкрутил. С моторами ясно, спасибо!

только не совсем выкручивай, пусть чуток будет - ну будут немножко греться драйвера и двиги, за то не будет пропусков шага, особенно на больших скоростях
diglook

Сообщения: 97
Зарегистрирован: 15 мар 2010, 14:33
Откуда: Kyiv

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Curtis » 08 июл 2014, 08:57

Народ, может кто работал с принтерами CubeX? Приобрели на работу сей девайс. Освоили, мелочевку печатает на ура. На деталях побольше края отлипают от стола. Пла еще ничего, а абс совсем беда. Что только не делал, толку ноль. Единственное что помогло, это нагревал снизу стол паяльным феном. Так вот в чем вопрос: никто не делал подогреваемый стол на этот аппарат? Была мысль купить обычный текстолитовый и приклеить к родному, но на родном столе снизу стоит магнит, с помощью которого происходит контроль высоты стола относительно головы(чтобы не столкнулись). Боюсь что накладной стол создаст дополнительное магнитное поле. Может есть варианты?
Curtis

Сообщения: 14
Зарегистрирован: 29 ноя 2013, 07:56

Re: Новичкам. Задай вопрос - получи ответ

Сообщение gromozeka » 08 июл 2014, 22:49

Привет!
У меня пара смешных вопросов, т.к. я в теме полный ноль...
Возможно ли "скрестить" Arduino и абсолютный энкодер с интерфейсом SSI Gray?
Суть проблемы- энкодер жестко связан с ведущем валом(шпинделя) и передает через Arduino на шаговый двигатель(ходовой винт) заранее заданные обороты.
Вот и мучаюсь теперь, нужен ли еще какой то компонент, между энкодером и компьютером, или Arduino может работать с Synchronous Serial Interface на прямую...
Заранее спасибо.
Аватара пользователя
gromozeka

Сообщения: 8
Зарегистрирован: 24 июн 2014, 22:53
Откуда: С-Пб
ФИО: Сергей
