Новичкам. Задай вопрос - получи ответ

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Naruto » 03 июн 2014, 10:27

a.stuliy писал(а):Подскажите пожалуйста какие значения ускорений для начала нужно выставить в марлине? По дефолту ни скорости ни ускорения мне не подошли - срываются шаги на моторах.

можно хоть от 100 начинать и повышать, НО Важно еще ускорения указывать при слайсинге (генерации G-code) правильные (те напирмер 3000 , а не 9000 :)
Printer: mega Prusa (Mendel); Prusa i3
Firmware: Marlin
Host: Prontoface
Slicer: slis3r
Filament: Pla - 3 mm, ABS 3mm
Nozzle: ghead 0,35; 0,5mm , Merlin hotend 0,2;0,35;0,5 mm , 3d stuffmaker 0,4; 0,7 mm
Electronics: Gen6, Megatronics 3.0, RAMPS 1.4
3d tools: RhinoCeros
Naruto

Сообщения: 390
Зарегистрирован: 24 янв 2014, 13:16

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Andreevpskov » 03 июн 2014, 13:11

подскажите пожалуйста как выставить нужные скорости и ускорения, у меня перемещения на шпильках, в прошивке и настройках ставлю примерно 10 мм сек, а при загрузке stl файла и генерации G кода уставки скорости почему то слетают и он пытается быстро перемещать оси, в итоге шаговики просто гудят и никуда неедут,

руками т.е. кнопками все ездит медленно, ну т.е. нормально, а при отправки на печать такая фигня...

пните кто нибуть в направлении решения проблемы....
Andreevpskov

Сообщения: 26
Зарегистрирован: 21 сен 2012, 17:35

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Sailanser » 03 июн 2014, 13:33

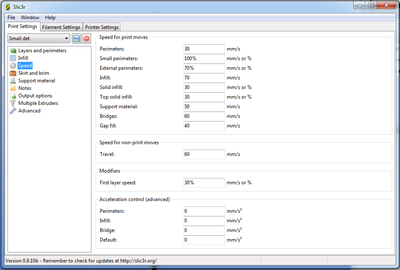

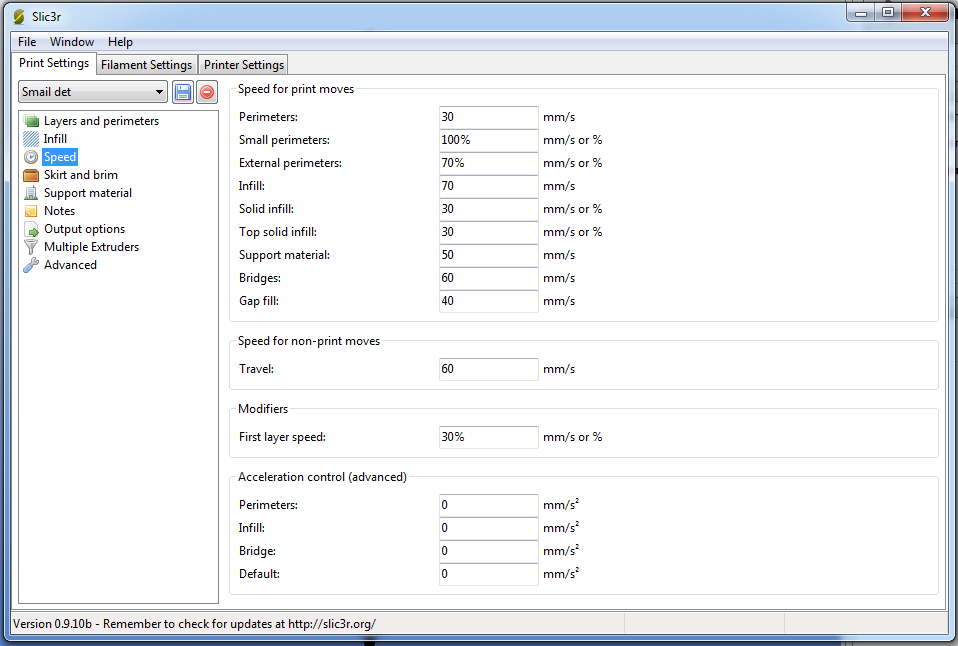

На примере репитера открываем слайсер это тот модуль что модельку режет на слои и настраиваем параметры :)
Printer: SR-Printer
Firmware: Marlin
Host: Repetier-Host V0.90C
Slicer: Slic3r V0.9.10b
Filament:
Nozzle:
Electronics: Arduino MEGA 2560 R3 + RAMPS 1.4
Аватара пользователя
Sailanser

Сообщения: 185
Зарегистрирован: 25 мар 2008, 01:20
Откуда: Ростов-на-Дону

Re: Новичкам. Задай вопрос - получи ответ

Сообщение mixasty » 03 июн 2014, 13:53

здравствуйте,подскажите пожалуйста, почему так?
башка -0.2 слой 0.1
Последний раз редактировалось mixasty 03 июн 2014, 15:37, всего редактировалось 1 раз.
Аватара пользователя
mixasty

Сообщения: 5
Зарегистрирован: 03 сен 2013, 18:48
Откуда: москва
Skype: mixasty
прог. языки: C++

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Andreevpskov » 03 июн 2014, 13:58

Sailanser писал(а):На примере репитера открываем слайсер это тот модуль что модельку режет на слои и настраиваем параметры :)

Благодарю вас Сэр,

Скажите а те настройки которые в прошивке приоритетнее этих (в слайсере) ?
Andreevpskov

Сообщения: 26
Зарегистрирован: 21 сен 2012, 17:35

Re: Новичкам. Задай вопрос - получи ответ

Сообщение TedBeer » 03 июн 2014, 16:52

Andreevpskov писал(а):Скажите а те настройки которые в прошивке приоритетнее этих (в слайсере) ?

Здесь нет приоритетов. Когда печатаешь - берутся параметры из прошивки, а когда режешь - из настроек. Поэтому надо, по большому счету, чтобы они совпадали. В зависимости от ускорения слайсер будет рассчитывать необходимый объем пластика при остановке/старте экструзии или при смене направления движения.
Аватара пользователя
TedBeer

Сообщения: 1129
Зарегистрирован: 08 авг 2012, 00:38
Откуда: Нидерланды, Алмере
Skype: edwbes
ФИО: Эдуард

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Naruto » 03 июн 2014, 17:20

Andreevpskov писал(а):
Sailanser писал(а):На примере репитера открываем слайсер это тот модуль что модельку режет на слои и настраиваем параметры :)

Благодарю вас Сэр,

Скажите а те настройки которые в прошивке приоритетнее этих (в слайсере) ?

В прошивке Мы ставим ускорение по умолчанию и максимальное ускорение, те если в слайсере не будут заданы усокрения, то принтер должен двигать моторы с теми что по умолчанию.
А в слайсере можно более точно выставить ускорения с конкретикой под периметры свои под инфил свои, а в прошивке ограничить макимальные ускорения и указать стандартные ускорения , а так же скорости перемещения для команд (стрелочек) эти функции дублируют друг друга (главное , чтобы ускорения в прошивке были в принципе включены)
Кстати тот же слайсер не сильно мне кажетЦо учитывает ускорения при расчете подачи пластика и давит одинаково в момент ускорения и торможения, если не прав то поправте.
Printer: mega Prusa (Mendel); Prusa i3
Firmware: Marlin
Host: Prontoface
Slicer: slis3r
Filament: Pla - 3 mm, ABS 3mm
Nozzle: ghead 0,35; 0,5mm , Merlin hotend 0,2;0,35;0,5 mm , 3d stuffmaker 0,4; 0,7 mm
Electronics: Gen6, Megatronics 3.0, RAMPS 1.4
3d tools: RhinoCeros
Naruto

Сообщения: 390
Зарегистрирован: 24 янв 2014, 13:16

Re: Новичкам. Задай вопрос - получи ответ

Сообщение icehardy » 03 июн 2014, 21:21

mixasty писал(а):здравствуйте,подскажите пожалуйста, почему так?
башка -0.2 слой 0.1

А более толстым слоем нормально получается ?
Возможно стол кривой или плохо выставлен
если хочется тонким слоем печатать можно в Slic3r нарезать модель и задать толщину первого слоя 0,16 - 0,18 а потом уже 0,1
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Andreevpskov » 03 июн 2014, 23:02

TedBeer, Naruto - большое спасибо за разъяснение, выставил ускорения в слайсере такие как в прошивке

В прошивке так :

#define _MAX_FEEDRATE {8, 8, 4, 10}
#define _HOMING_FEEDRATE {150,150,120}

#define _MAX_ACCELERATION_UNITS_PER_SQ_SECOND {20,20,20,1000}

проблема остается...: загружаю keychan.stl генерит G код, едет к нулям нормально, греет хотэнд, едет от нулей к месту начала печати и все движки Х и У некрутятся, экструдер давит пластик (при этом стоит на месте), ось Z работает, поднимает экструдер на "следующие" слои.... в какую сторону думать... подскажите пожалуйста :durak: :durak: :durak: ......
Andreevpskov

Сообщения: 26
Зарегистрирован: 21 сен 2012, 17:35

Re: Новичкам. Задай вопрос - получи ответ

Сообщение a.stuliy » 04 июн 2014, 06:40

Спасибо всем ответившим. Сегодня после работы погонял немного принтер, подстроил скорости и ускорения. Заменил пронтерфейс на репитер - он мне как то больше приглянулся. Он не глючит? После стал настаивать и калибровать экструдер - все получилось :) . Потом перешел к настройке концевиков и максимальных длин перемещений. Вышло 185 по Х и 175 по Y. По z что то порядка 160. Prusa i3. Подогнал длину пластинки для концевика чтобы ноль по Х был в рабочей зоне стола. Ноль по z не успел выставить. По поводу нуля z есть громадный вопрос:когда z идет домой концевик прерывается (у меня оптические), потом еще один подход и ось приподнимается. Где ноль? Там куда ось приподнялась и остановилась или в моменте прерывания концевика? Получается если сопло будет находится в момент хоуминга над столом, то оно упрется в стол, а потом поднимется в ноль. Выставлять положение по Х чтобы сопло было вне стола? Как правильно?

Может кто ткнет носом в настройку PID для стола и хотела для марлина? Какие средние скорости в прошивке ставить для хоуминга и обычных перемещений? Что по ускорениям?

Заранее большое спасибо. Завтра буду пробовать печатать. Какую тестовую деталь первую пробовать?
a.stuliy

Сообщения: 46
Зарегистрирован: 14 май 2014, 06:56

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Andreevpskov » 04 июн 2014, 08:32

a.stuliy писал(а): Какую тестовую деталь первую пробовать?


я не печатал.... еще... обычно кубик 10х10х10 печатают для проверки размеров

и брелок halflife
Andreevpskov

Сообщения: 26
Зарегистрирован: 21 сен 2012, 17:35

Re: Новичкам. Задай вопрос - получи ответ

Сообщение mixasty » 04 июн 2014, 13:26

icehardy писал(а):
mixasty писал(а):здравствуйте,подскажите пожалуйста, почему так?
башка -0.2 слой 0.1

А более толстым слоем нормально получается ?
Возможно стол кривой или плохо выставлен
если хочется тонким слоем печатать можно в Slic3r нарезать модель и задать толщину первого слоя 0,16 - 0,18 а потом уже 0,1

в том то и дело, стол выставлен правилно юбку размазывает как надо, все слои так укладываются, пробовал разные температуры, 200-240 одно и тоже.скорость заливки 35. ниже некуда:(
Аватара пользователя
mixasty

Сообщения: 5
Зарегистрирован: 03 сен 2013, 18:48
Откуда: москва
Skype: mixasty
прог. языки: C++

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Акелла » 04 июн 2014, 13:27

Andreevpskov писал(а):TedBeer, Naruto - большое спасибо за разъяснение, выставил ускорения в слайсере такие как в прошивке

В прошивке так :

#define _MAX_FEEDRATE {8, 8, 4, 10}
#define _HOMING_FEEDRATE {150,150,120}

#define _MAX_ACCELERATION_UNITS_PER_SQ_SECOND {20,20,20,1000}

проблема остается...: загружаю keychan.stl генерит G код, едет к нулям нормально, греет хотэнд, едет от нулей к месту начала печати и все движки Х и У некрутятся, экструдер давит пластик (при этом стоит на месте), ось Z работает, поднимает экструдер на "следующие" слои.... в какую сторону думать... подскажите пожалуйста :durak: :durak: :durak: ......

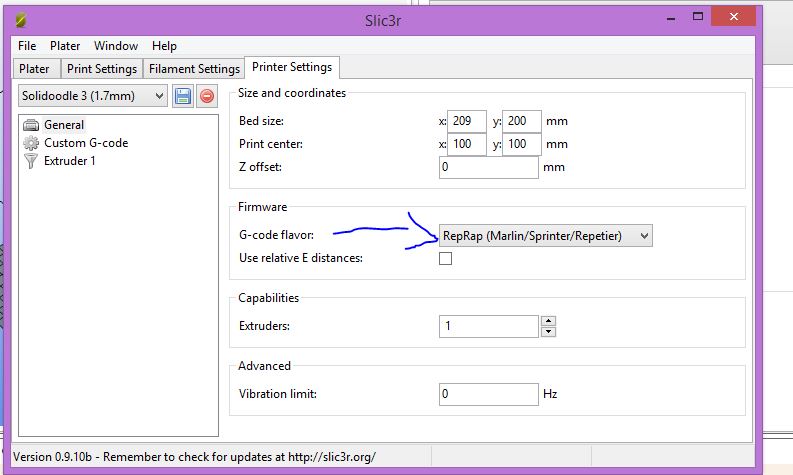

посмотри в настройках слайсера - опция настройка принтера- прошивка и какой у тебя код генерится для машины.

у меня похожее было на ультимейкере
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 771
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Naruto » 04 июн 2014, 14:08

Акелла писал(а):
Andreevpskov писал(а):TedBeer, Naruto - большое спасибо за разъяснение, выставил ускорения в слайсере такие как в прошивке

В прошивке так :

#define _MAX_FEEDRATE {8, 8, 4, 10}
#define _HOMING_FEEDRATE {150,150,120}

#define _MAX_ACCELERATION_UNITS_PER_SQ_SECOND {20,20,20,1000}



Ускорения вот в этом разделе Configuration.h

#define DEFAULT_AXIS_STEPS_PER_UNIT {80,80,4000,708.659} // default steps per unit for ultimaker
#define DEFAULT_MAX_FEEDRATE {1000, 1000, 2, 45} // (mm/sec)
#define DEFAULT_MAX_ACCELERATION {9000,9000,100,10000} // X, Y, Z, E maximum start speed for accelerated moves. E default values are good for skeinforge 40+, for older versions raise them a lot.

#define DEFAULT_ACCELERATION 3000 // X, Y, Z and E max acceleration in mm/s^2 for printing moves
#define DEFAULT_RETRACT_ACCELERATION 3000 // X, Y, Z and E max acceleration in mm/s^2 for retracts
ускорения очень сложно понять разницу (3000 и 9000 на глаз сложно отличить), шаги может пропускать по многим причинам и первая это геометрия девайса... потом ток на движки может быть маленький, натяжение ремней слишком сильное или слабое... шпули могут проскальзывать если проточек не тна валах под стопорный болт...
PID
M303 e0 s240
E- номер разьема стола или экструдера (обычно 0 екструдер, 1 стол) s - температура на которой печатаем обычно

даем команду ждем полученные значения вносим в прошивку там же в Configuration.h (там где пид стола есть как правило и камент с образцом команды)
так же неплохо отрепитировать параметр который врубает и вырубает PID те при падении на столько то градусов нагреватель врубается на полную мощность до достижения целевой Т (полезно если имеем мощный обдув термобарьера, по умолчанию колебание в 10 градусов, результат с обдувом хотенд не может прогреться, я поставил 4 и работает на ура
вот этот
#define PID_FUNCTIONAL_RANGE 4 // If the temperature difference between the target temperature and the actual temperature

Если используете обдув, то сначала внесите define PID_FUNCTIONAL_RANGE
потом включив обдув хотенда автотюнте пид
Printer: mega Prusa (Mendel); Prusa i3
Firmware: Marlin
Host: Prontoface
Slicer: slis3r
Filament: Pla - 3 mm, ABS 3mm
Nozzle: ghead 0,35; 0,5mm , Merlin hotend 0,2;0,35;0,5 mm , 3d stuffmaker 0,4; 0,7 mm
Electronics: Gen6, Megatronics 3.0, RAMPS 1.4
3d tools: RhinoCeros
Naruto

Сообщения: 390
Зарегистрирован: 24 янв 2014, 13:16

Re: Новичкам. Задай вопрос - получи ответ

Сообщение thekondrat » 04 июн 2014, 14:50

Глючит слайсер?
Печатаю каретку.
x-carriage.stl
(751.03 КиБ) Скачиваний: 170

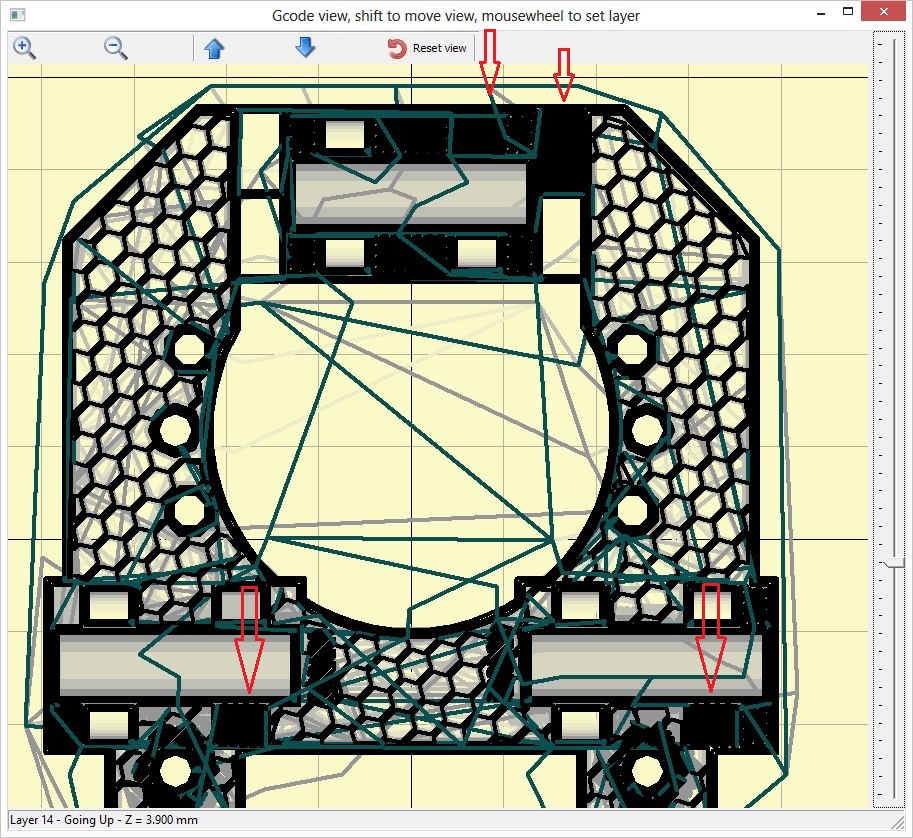

А эта сволочь печатает сплошной заливкой одну из дырочек со стороны где 1 подшипник, начиная со второго слоя и до следующего косяка который вылезает на высоте 3.9мм:
печатает 1 сплошной слой в одном из отверстий под стяжку у каждого подшипника.
Аватара пользователя
thekondrat

Сообщения: 78
Зарегистрирован: 13 авг 2013, 17:23
