Re: Новичкам. Задай вопрос - получи ответ

Сообщение Naruto » 26 май 2014, 00:59

whale писал(а):
Vovich70 писал(а):А голова какая?Ибо есть уже некоторые пройденные грабли))


Я все без чертежей делал тк по сто раз приходилось переделывать )

Кстати, есть проблемма, китайские катушки намотаны внавал, и особенно на широких бывает перехлест прутка при печати и его зажимает в катушке, у кого нить есть такие проблемы и как решаются. :beer:

перед печатью прикинуть сколько нити уйдет и проверить чтобы на этой длине не было перехлестов, если перехелест уже образовался, то конечно вытащить его из глубины бобины распутать и смотать назад сложно.
Перехлесты случаются если неправильно вынуть из бобины нить, край которой болтается где в глубине бобины, имхо, Китайцы тут не при чем :), я даже не представляю как можно намотать нить с перехлестом :), а вот как она получается при вытаскивании нити из бобины, вполне себе представляю :)
Printer: mega Prusa (Mendel); Prusa i3
Firmware: Marlin
Host: Prontoface
Slicer: slis3r
Filament: Pla - 3 mm, ABS 3mm
Nozzle: ghead 0,35; 0,5mm , Merlin hotend 0,2;0,35;0,5 mm , 3d stuffmaker 0,4; 0,7 mm
Electronics: Gen6, Megatronics 3.0, RAMPS 1.4
3d tools: RhinoCeros
Naruto

Сообщения: 390
Зарегистрирован: 24 янв 2014, 13:16

ОсьХ - как лучше?

Сообщение holomrn » 26 май 2014, 01:27

Пока железки едут, рисую варианты менделя90. И после изучения многочисленных вариантов появился вопрос. Как лучше располагать валы каретки Х - горизонтально или вертикально?
Сам больше склоняюсь к горизонтальному варианту потому, что можно выпустить хотенд между валами и уменьшить лишние консольные нагрузки, а также ремень крепится ближе к центру тяжести головы.
holomrn

Сообщения: 609
Зарегистрирован: 08 май 2014, 18:32

Re: Новичкам. Задай вопрос - получи ответ

Сообщение elshad66 » 26 май 2014, 01:35

Проблема в том что sed это консольная команда Linux, в винде она может появиться только если установите Cygwin[/quote]

установлен sed для винды
добавил Cygwin
тоже самое,создает пустой файл на диске с
DLP printer .mega 2560+ Repetier 0.91+LCD 2004 Смарт контроллер
Аватара пользователя
elshad66

Сообщения: 364
Зарегистрирован: 21 июл 2012, 13:33
Откуда: КУБАЧИ-БАКУ
Skype: elshad66

Re: Новичкам. Задай вопрос - получи ответ

Сообщение TedBeer » 26 май 2014, 03:16

elshad66 писал(а):
Проблема в том что sed это консольная команда Linux, в винде она может появиться только если установите Cygwin

установлен sed для винды
добавил Cygwin
тоже самое,создает пустой файл на диске с

Не нужен никакой cygwin. Вам удалось запустить sed хотя бы просто в консоли без параметров и без перенаправления стандартного потока вывода в файл? Если всё стоит корректно он выдаст подсказку по командной строке.
Аватара пользователя
TedBeer

Сообщения: 1129
Зарегистрирован: 08 авг 2012, 00:38
Откуда: Нидерланды, Алмере
Skype: edwbes
ФИО: Эдуард

Re: Новичкам. Задай вопрос - получи ответ

Сообщение elshad66 » 26 май 2014, 14:47

ничего не получаеться
все равно выдает ошибку 1 или 2
только Cygwin корректно выдает подсказку по командной строке
если с пост C:\cygwin\bin\sed.exe то ошибка 4 (если не ошибаюсь должен подсказку выдать)
если с пост
C:\cygwin\bin\sed.exe s/M101/M106P9S255/g <FILE> > <FILE>.patched.gcode
,,опять же ошибка 2
удалил все : sed.exe из прогфайл, sed-4.2.1-bin , sed-4.2.1-srс,cygwin, из С,
по одной устанавливал ,,проверял
опять же пробывал с кавычками и без, и с пробелом и без, и со стрелкой > и без

результат ноль :durak:

Добавлено спустя 21 минуту 15 секунд:

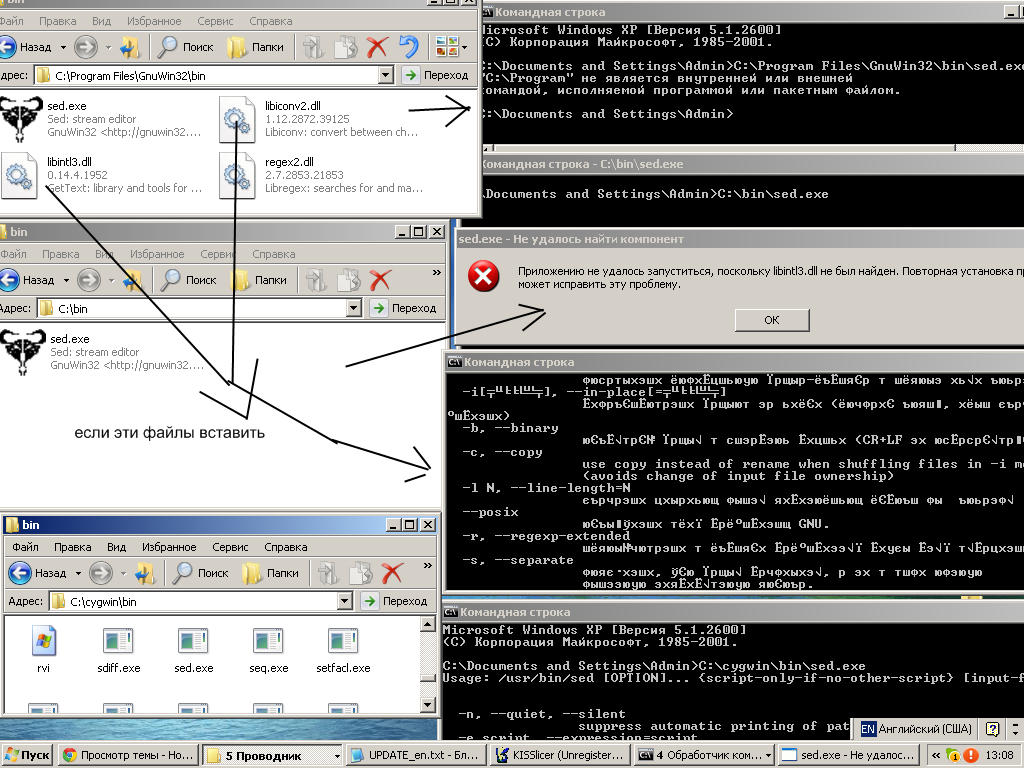

переустановил sed.exe на C:\WINDOWS уже открывает коректно
но с поста не открывает и выдает ошибку 1
Вложения
DLP printer .mega 2560+ Repetier 0.91+LCD 2004 Смарт контроллер
Аватара пользователя
elshad66

Сообщения: 364
Зарегистрирован: 21 июл 2012, 13:33
Откуда: КУБАЧИ-БАКУ
Skype: elshad66

Re: Новичкам. Задай вопрос - получи ответ

Сообщение TedBeer » 26 май 2014, 15:16

elshad66 писал(а):переустановил sed.exe на C:\WINDOWS уже открывает коректно
но с поста не открывает и выдает ошибку 1

Ну ошибка на скриншоте лечится легко. Вы не поставили требуемые библиотеки.
Архив на странице загрузки редактора называется Dependencies. Т.е. надо было качать и ставить две вещи - Dependencies и Binaries. Это написано в конце страницы.
Аватара пользователя
TedBeer

Сообщения: 1129
Зарегистрирован: 08 авг 2012, 00:38
Откуда: Нидерланды, Алмере
Skype: edwbes
ФИО: Эдуард

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Ruslan » 26 май 2014, 22:10

Подскажите пожалуйста, как правильно подключать шаговик с шестью выводами (такой). Не могу понять, что делать с центральными желтым и белым проводами?
Аватара пользователя
Ruslan

Сообщения: 603
Зарегистрирован: 03 июн 2007, 22:32
Откуда: Москва
ФИО: Руслан

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Vovich70 » 26 май 2014, 22:11

Ответ простой-ничего))Они просто не подключаются и всё.
Printer: Prusa
Firmware: Marlin
Host: Pronterface
Slicer: Kisslicer Slic3r1.2.9
Filament: ABS - 1.75
Nozzle: 0.2-0.4 mm
Electronics: Arduino MEGA 2560 + RAMPS 1.4
Vovich70

Сообщения: 463
Зарегистрирован: 30 окт 2013, 03:50
Откуда: Москва
ФИО: Владимир

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Ruslan » 26 май 2014, 23:12

Vovich70 писал(а):Ответ простой-ничего))Они просто не подключаются и всё.

Я так пробовал - моторы дергаются или проворачиваются мало и гудят/пищат. Может в чем-то еще причина?
Аватара пользователя
Ruslan

Сообщения: 603
Зарегистрирован: 03 июн 2007, 22:32
Откуда: Москва
ФИО: Руслан

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Vovich70 » 26 май 2014, 23:32

Тогда начнём с начала)Какие драйвера?Если есть регулировка тока-попробовать добавлять помаленьку.
Printer: Prusa
Firmware: Marlin
Host: Pronterface
Slicer: Kisslicer Slic3r1.2.9
Filament: ABS - 1.75
Nozzle: 0.2-0.4 mm
Electronics: Arduino MEGA 2560 + RAMPS 1.4
Vovich70

Сообщения: 463
Зарегистрирован: 30 окт 2013, 03:50
Откуда: Москва
ФИО: Владимир

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Ruslan » 26 май 2014, 23:37

драйвера А4988 от Sainsmart. Вставлен в RAMPS от них же. Прошивка Marlin.
Ток пробовал добавлять.
Симптомы выполнения команд из Pronterface такие: 0,1 мм двигается немного, хотя и рывком, 1 мм - дергается примерно на ту же величину и попискивает, 10 и 100 мм - просто стоит на месте и пищит...
Аватара пользователя
Ruslan

Сообщения: 603
Зарегистрирован: 03 июн 2007, 22:32
Откуда: Москва
ФИО: Руслан

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Vovich70 » 27 май 2014, 00:46

На сколько пробовал добавлять?Что в движках напрягает-они 4-х вольтовые.А по сопротивлению и индуктивности вроде нормальные цифры.
Только там ещё выбор большой по моменту.Какой у этих?
Printer: Prusa
Firmware: Marlin
Host: Pronterface
Slicer: Kisslicer Slic3r1.2.9
Filament: ABS - 1.75
Nozzle: 0.2-0.4 mm
Electronics: Arduino MEGA 2560 + RAMPS 1.4
Vovich70

Сообщения: 463
Зарегистрирован: 30 окт 2013, 03:50
Откуда: Москва
ФИО: Владимир

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Ruslan » 27 май 2014, 10:18

Движки правильные. Взял их по совету Setarа (см здесь)
Момент 3.2 kg-cm (44 oz-in). Ток добавлял вплоть до максимума, это не решало проблему.
Аватара пользователя
Ruslan

Сообщения: 603
Зарегистрирован: 03 июн 2007, 22:32
Откуда: Москва
ФИО: Руслан

Re: Новичкам. Задай вопрос - получи ответ

Сообщение sergdem » 27 май 2014, 10:25

Ruslan писал(а):Движки правильные. Взял их по совету Setarа (см здесь)
Момент 3.2 kg-cm (44 oz-in). Ток добавлял вплоть до максимума, это не решало проблему.

Может провода перепутаны. Пробовали прозвонить тестером. Может драйвер подпаленный.Попробуйте другой . Без нагрузки попробуйте.Других мыслей не возникает.
sergdem

Сообщения: 35
Зарегистрирован: 02 дек 2013, 17:18
Откуда: Днепропетровск

Re: Новичкам. Задай вопрос - получи ответ

Сообщение setar » 27 май 2014, 11:16

Ruslan писал(а):драйвера А4988 от Sainsmart. Вставлен в RAMPS от них же. Прошивка Marlin.
Ток пробовал добавлять.
Симптомы выполнения команд из Pronterface такие: 0,1 мм двигается немного, хотя и рывком, 1 мм - дергается примерно на ту же величину и попискивает, 10 и 100 мм - просто стоит на месте и пищит...

скорость перемещения уменьши в 10-100 раз , ускорения убери до 100 (потом постепенно все вернешь)
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко
