Re: Новичкам. Задай вопрос - получи ответ

Сообщение Andrew S » 17 мар 2014, 10:35

Damir писал(а):Здравствуйте
Кто нибудь пробовал печатать вот этот браслет с http://www.thingiverse.com/thing:7048?
У меня снизу получились висящие элементы.(нижний рисунок)
А вот начало работы
Т.е получается когда он навесные элементы начинает в воздух печатать они вот так вот сворачиваются
Какие настройки или что изменить надо чтобы низ получился нормальным?

Нить при печати должна застыть в воздухе, должен получиться мост между двумя островками. Нужно принудительное охлаждение, и, возможно, поможет снижение скорости печати.
Аватара пользователя
Andrew S

Сообщения: 431
Зарегистрирован: 20 янв 2014, 22:44
Откуда: 21RU
прог. языки: Assembler, Basic, Arduino IDE, PHP и др.
ФИО: Андрей С

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Damir » 17 мар 2014, 10:54

да пробовал ставить кулер был единственный на 220-240 вольт 0.14А в результате только температура стола начала падать правда пришлось его держать вручную т.к он не по габаритам большеватый был..может и меньший кулер нужен..хотя может попробовать параметр Внешняя поддержка когда каждый слой строится с рафтом конечно материала больше уйдет но тогда нити все будут на подложке лежать

Добавлено спустя 5 минут 56 секунд:
А какие кстати у кулера параметры должны быть чтобы только нить охлаждал?
Damir

Сообщения: 37
Зарегистрирован: 07 мар 2014, 21:48

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Andrew S » 17 мар 2014, 11:11

Обычно ставят кулер 40х40х20 или 60х60х15, а поток программно занижают. Если бы было все так просто, производители давно бы уже прикрутили кулер. Тут нужно экспериментировать с каждой деталью. Охлаждения нужно только тонкую струйку на саму нить, но просто кулер направленный на печать работает малоэффективно, кроме того он охлаждает стол, что может привести к деламинации или попросту край детали может отлипнуть.
Поддержка тут немного неуместна, по моему, потом места спайки будете убирать долго, можно повредить само изделие и качество снизится, но ради интереса попробуйте в маленьком масштабе.
http://www.thingiverse.com/search/page: ... 1%82%D1%8C
Последний раз редактировалось Andrew S 17 мар 2014, 12:16, всего редактировалось 1 раз.
Аватара пользователя
Andrew S

Сообщения: 431
Зарегистрирован: 20 янв 2014, 22:44
Откуда: 21RU
прог. языки: Assembler, Basic, Arduino IDE, PHP и др.
ФИО: Андрей С

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Damir » 17 мар 2014, 14:26

да я тоже подумал что много материала будет уходить с рафтом и очищать тяжелей
ок спасибо попробую сначала занизить скорость потом придумаю что нить с охлаждением

Добавлено спустя 3 часа 7 минут 19 секунд:
а и небольшой вопрос по соплу:
Во время печати сопло так и должно слегка задевать модель когда печатает? И можно ли как то программно настраивать высоту перед печатью. Просто иногда когда печатаются мелкие вещи сопло задевает слегка модель при печати и потом происходит сдвиг модели
Использую ReplicatorG-0040
Damir

Сообщения: 37
Зарегистрирован: 07 мар 2014, 21:48

Re: Новичкам. Задай вопрос - получи ответ

Сообщение dkv » 18 мар 2014, 01:00

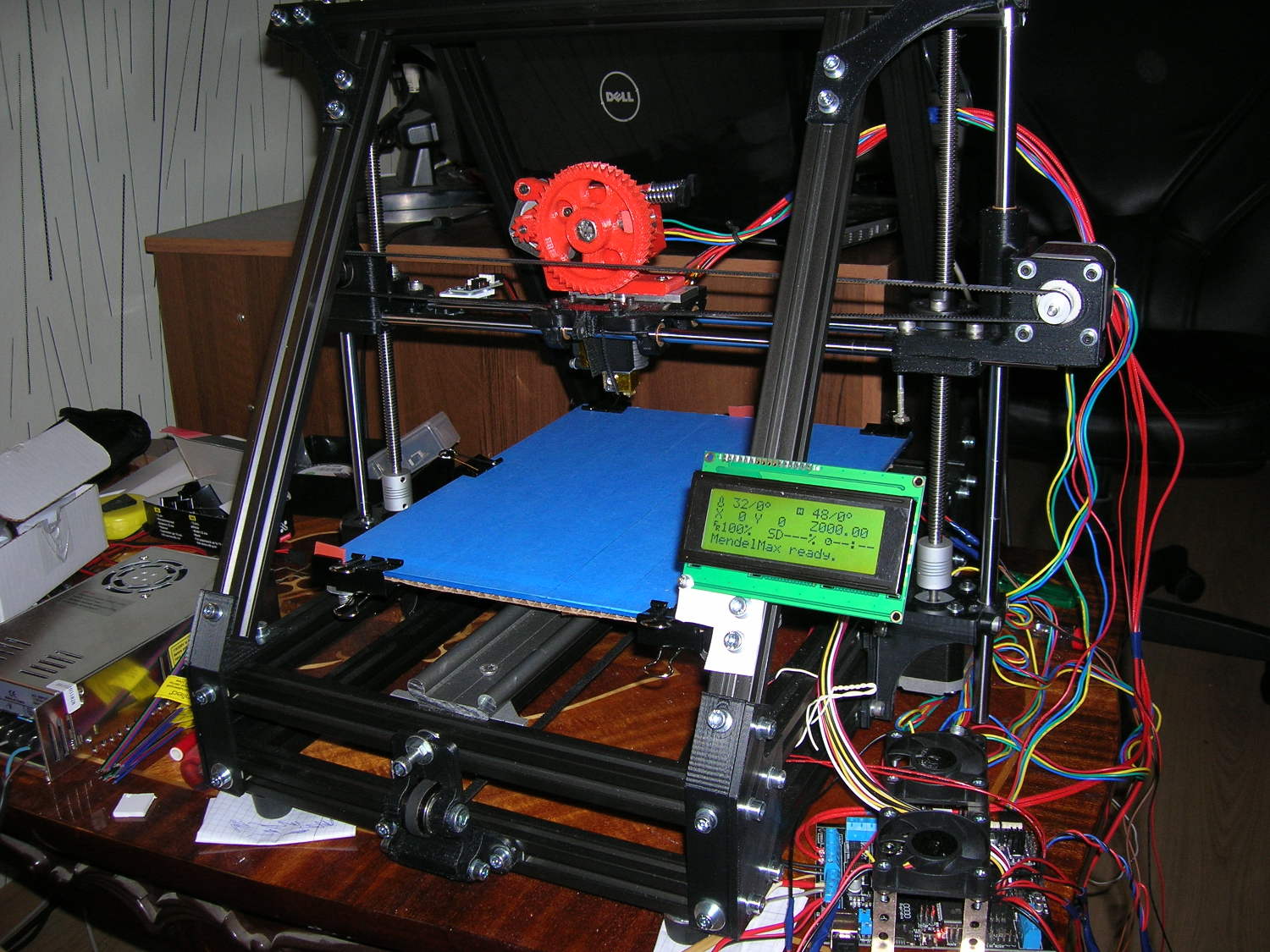

Всем доброго времени. Собрал я наконец первый свой MendelMax, вот такая красота получилась.

С первичными настройками пока вроде разобрался, но столкнулся с такой проблемой, стол при включении нагрева очень бодренько достигает нужной температуры и разогревается дальше, вываливается ошибка, и потом только выключать питание.
Причем ограничение температуры воспринемается только установленное в Марлине, на команды Пронтерфейса никакой реакции. С хотэндом все в порядке, такого безобразия нет. Прошивка Marlin, взятая здесь https://github.com/ErikZalm/Marlin, Printrun 2014.01.26, Железо Megatronics v2. Подскажите пожалуйста, куда копать. что упустил. Заранее спасибо.
dkv

Сообщения: 7
Зарегистрирован: 17 ноя 2013, 13:17
Откуда: Казань

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Speccyfan » 18 мар 2014, 11:48

dkv писал(а):Всем доброго времени. Собрал я наконец первый свой MendelMax, вот такая красота получилась.

С первичными настройками пока вроде разобрался, но столкнулся с такой проблемой, стол при включении нагрева очень бодренько достигает нужной температуры и разогревается дальше, вываливается ошибка, и потом только выключать питание.
Причем ограничение температуры воспринемается только установленное в Марлине, на команды Пронтерфейса никакой реакции. С хотэндом все в порядке, такого безобразия нет. Прошивка Marlin, взятая здесь https://github.com/ErikZalm/Marlin, Printrun 2014.01.26, Железо Megatronics v2. Подскажите пожалуйста, куда копать. что упустил. Заранее спасибо.

Это смотрели?
TEMP_RESIDENCY_TIME
TEMP_HYSTERESIS
TEMP_WINDOW
With best regards, Yury Konovalov aka 2:453/53
Mendel90, Megatronics 2.0, DRV8825 (1/32), валы 12mm
Аватара пользователя
Speccyfan

Сообщения: 54
Зарегистрирован: 05 авг 2013, 21:04
Откуда: Polotsk, Belarus
прог. языки: PHP,C,ASM
ФИО: Коновалов Ю. Л.

Re: Новичкам. Задай вопрос - получи ответ

Сообщение ddanielkultt » 18 мар 2014, 19:13

Приветствую всех) Уже как месяц стал обладателем FlashForge Creator(клон Replicator) и я в общем то разобрался со всеми косяками, но остался один очень неприятный, кривая платформа, поэтому хочу заменить ее стеклом.
Поэтому вопрос, нужно ли какое то специальное стекло, у меня сейчас стоит активное охлаждение (не треснет ли оно от охлаждения). Какой толщины? резать чуть больше платформы или в размер? И как ставить стекло, просто прищепками к металлической платформе или разобрать ее и прикрепить напрямую на нагревающую поверхность? Тогда вопрос как эту всю конструкцию модифицировать.

А еще один вопрос технический, хочу сделать копию ultimaker и такой вопрос если покупать шаговые двигатели то имеет ли смысл купить с шагом не 1.8 градуса, а 0.9? и можно ли будет нормально настроить их работу? или в этом нету никакого смысла? точность не особо увеличиться?
ddanielkultt

Сообщения: 4
Зарегистрирован: 18 мар 2014, 18:57

Re: Новичкам. Задай вопрос - получи ответ

Сообщение plague » 18 мар 2014, 19:54

Посоветуйте наименее геморройный хот-енд. J-head не предлагать. :(
Printer: Prusa Mendel i2 Radus Edition / Firmware: Marlin Ver. unknown
Host: Pronterface + PaspBerry Pi + VNC / Slicer: KISSlicer x64 1.4.5.6 Pro
Filament: ABS 1.75 mm / Nozzle: my head 0.3 =)
Electronics: RepRap Sanguinololu 1.3b / 3d editor: SolidWorks, OpenScad, 3DsMax
Аватара пользователя
plague

Сообщения: 110
Зарегистрирован: 20 янв 2014, 01:14

Re: Новичкам. Задай вопрос - получи ответ

Сообщение whale » 18 мар 2014, 22:48

ddanielkultt ставь стекло 2 мм толще треснет.
plague наименее геморройный - самодельный, в этом случае вы будете понимать все процессы которые там идут
делаю полностью самодельный 3D принтер.
whale

Сообщения: 469
Зарегистрирован: 12 дек 2007, 05:56

Re: Новичкам. Задай вопрос - получи ответ

Сообщение VovaSh » 18 мар 2014, 22:52

Damir писал(а):да я тоже подумал что много материала будет уходить с рафтом и очищать тяжелей
ок спасибо попробую сначала занизить скорость потом придумаю что нить с охлаждением

Добавлено спустя 3 часа 7 минут 19 секунд:
а и небольшой вопрос по соплу:
Во время печати сопло так и должно слегка задевать модель когда печатает? И можно ли как то программно настраивать высоту перед печатью. Просто иногда когда печатаются мелкие вещи сопло задевает слегка модель при печати и потом происходит сдвиг модели
Использую ReplicatorG-0040
Привет. Чтобы эти мелкие детали не качались надо дуть и скорость печати снижать.
Высота слоя в слайсере ставится. Если во время печати слышны удары сопла о пластик возможно его выдавливает многовато.
VovaSh

Сообщения: 33
Зарегистрирован: 18 ноя 2013, 17:56

Re: Новичкам. Задай вопрос - получи ответ

Сообщение dkv » 19 мар 2014, 00:25

Speccyfan писал(а):Это смотрели?
TEMP_RESIDENCY_TIME
TEMP_HYSTERESIS
TEMP_WINDOW


TEMP_RESIDENCY_TIME 10
TEMP_HYSTERESIS 3
TEMP_WINDOW 1
dkv

Сообщения: 7
Зарегистрирован: 17 ноя 2013, 13:17
Откуда: Казань

Re: Новичкам. Задай вопрос - получи ответ

Сообщение SDimok » 19 мар 2014, 07:46

plague писал(а):Посоветуйте наименее геморройный хот-енд. J-head не предлагать. :(

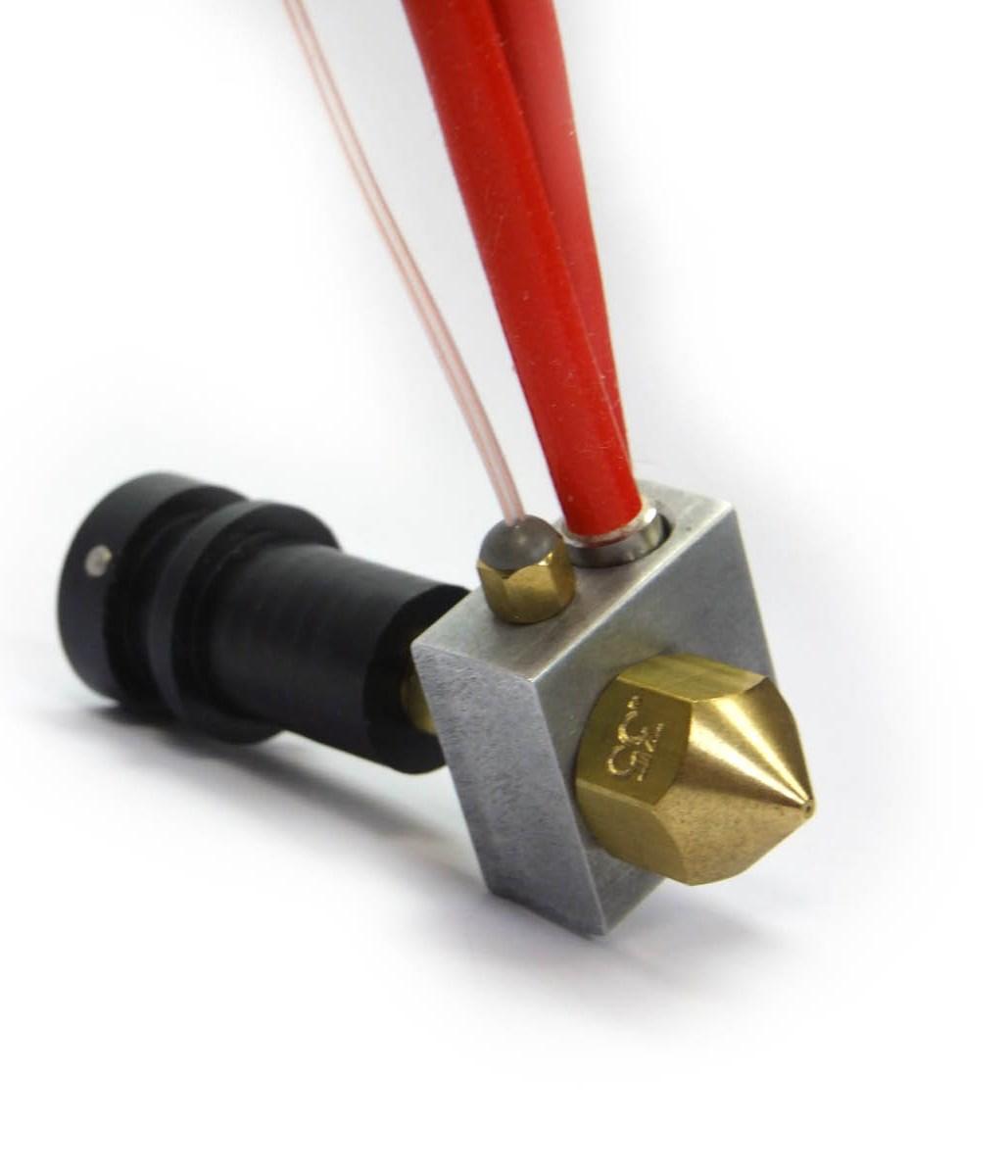

MakerGear Plus
http://www.ebay.com/itm/221228395218?va ... 1423.l2649
http://www.ebay.com/itm/321127419300?va ... 1423.l2649
http://www.ebay.com/itm/221228342675?va ... 1423.l2649
Продавец бывший наш
Договаривайся о доставке в Россию в личку
Вложения
Аватара пользователя
SDimok

Сообщения: 196
Зарегистрирован: 11 сен 2013, 01:45
Откуда: Саянск
прог. языки: C++
ФИО: Дмитрий

Re: Новичкам. Задай вопрос - получи ответ

Сообщение plague » 19 мар 2014, 09:06

БлагоДарю за ответы! Скажите пожалуйста, а какую функцию выполняет фторопластовая трубочка в J-Head. Вопрос по тому что в других, в том числе полностью металлических, я её не наблюдаю.
Printer: Prusa Mendel i2 Radus Edition / Firmware: Marlin Ver. unknown
Host: Pronterface + PaspBerry Pi + VNC / Slicer: KISSlicer x64 1.4.5.6 Pro
Filament: ABS 1.75 mm / Nozzle: my head 0.3 =)
Electronics: RepRap Sanguinololu 1.3b / 3d editor: SolidWorks, OpenScad, 3DsMax
Аватара пользователя
plague

Сообщения: 110
Зарегистрирован: 20 янв 2014, 01:14

Re: Новичкам. Задай вопрос - получи ответ

Сообщение vafer » 19 мар 2014, 09:33

привет всем :)

в Repeiter-Host 0.95F на вкладке ручного управления есть два регулятора скорости:


второй отвечает за скорость подачи (перемещения), как я понимаю
а вот первый для меня загадка :unknown:

подскажите кто в теме :)
Prusa i2 + мелкий тюнинг, Arduino Mega + RAMPS 1.4
Голова E3D под пруток 1.75мм, сопло 0.4мм, горячий стол + пифко :)
Прошивка Repetier 0.91, софт Repetier-host 0.95F
vafer

Сообщения: 33
Зарегистрирован: 12 ноя 2013, 16:59
Откуда: Екатеринбург
ФИО: Фомин Алексей

Re: Новичкам. Задай вопрос - получи ответ

Сообщение SDimok » 19 мар 2014, 09:55

plague писал(а):БлагоДарю за ответы! Скажите пожалуйста, а какую функцию выполняет фторопластовая трубочка в J-Head. Вопрос по тому что в других, в том числе полностью металлических, я её не наблюдаю.

На фотке выше, виден металлический фиксатор. На входе в хотэнд.
Этот фиксатор удерживает фторопластовую трубку, вставленную на входе в PEEK.
Видимо она нужна для лучшего скольжения, и как дополнительный тепловой барьер, чтобы пруток на входе не деформировался от тепла.
Вот, кстати, сборочный чертеж MG Plus
Вложения
mg-plus-assembly-instructions.pdf
Сборочный чертеж MG Plus
(1.47 МиБ) Скачиваний: 0
Аватара пользователя
SDimok

Сообщения: 196
Зарегистрирован: 11 сен 2013, 01:45
Откуда: Саянск
прог. языки: C++
ФИО: Дмитрий
