Re: Помогите с проектом.

Сообщение Criat » 02 дек 2013, 10:30

TedBeer писал(а):
Criat писал(а):Есть готовые промышленные принтеры таких масштабов?

Есть. Порошковые. Немецкой компании Voxeljet

Добавлено спустя 18 минут 11 секунд:
Re: Новичкам. Задай вопрос - получи ответ
Еще как вариант - конверсия промышленного робота, как это сделал Dirk van der Kooij. После печати обработать напильником :)

Огромное спасибо мне 2 вариант идеально подходит =) тока чуть поменьше надо слои, а так все :good:
Criat

Сообщения: 15
Зарегистрирован: 01 дек 2013, 15:05

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Elpy » 02 дек 2013, 10:57

Trol1 писал(а):
Elpy писал(а):Переделать принтер чтобы он нарисовал карандашом на бумаге?

да нет не переделывать принтер Я его только собрал как можно в данный момент заставить его что нибуть нарисовать 2D изображение


если это jpeg то загуглить "как получить вектор из растра", либо самому в каком-нибудь каде или корелдроу построить по поверхности рисунка вектор, выдавить в блендере или еще где и засунуть уже модельку в слайсер или какой там софт идет к принтерам. Мож конечно есть более простые способы.

Добавлено спустя 1 минуту 34 секунды:
Re: Помогите с проектом.
Criat писал(а):
TedBeer писал(а):
Criat писал(а):Есть готовые промышленные принтеры таких масштабов?

Есть. Порошковые. Немецкой компании Voxeljet

Добавлено спустя 18 минут 11 секунд:
Re: Новичкам. Задай вопрос - получи ответ
Еще как вариант - конверсия промышленного робота, как это сделал Dirk van der Kooij. После печати обработать напильником :)

Огромное спасибо мне 2 вариант идеально подходит =) тока чуть поменьше надо слои, а так все :good:


Вы представляете скок такая лапка стоит? А как откалибровать столько степеней свободы?
Elpy

Сообщения: 19
Зарегистрирован: 28 ноя 2013, 10:57

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Andreevpskov » 02 дек 2013, 11:03

Elpy писал(а):
Trol1 писал(а):
Elpy писал(а):Переделать принтер чтобы он нарисовал карандашом на бумаге?

да нет не переделывать принтер Я его только собрал как можно в данный момент заставить его что нибуть нарисовать 2D изображение


я взял просто на стяжки ручку к Z оси прицепил , и тестил таким образом пропуски шагов по х и у... т.е. ток настраивал... на глаз..
Andreevpskov

Сообщения: 26
Зарегистрирован: 21 сен 2012, 17:35

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Criat » 02 дек 2013, 11:21

Elpy писал(а):Вы представляете скок такая лапка стоит? А как откалибровать столько степеней свободы?


Я не думаю что нужно ее такую массивную делать.(много лишних затрат) Можно обойтись меньшем материалом.
Загрузочный тазик ;D куда ложат гранулы пластмассы можно сделать не на самой конструкции.(что бы уменьшить вес и обойтись более слабыми моторами)
Просто вот эта дура которая там показана, она 5 тонн под собой поднимет=D

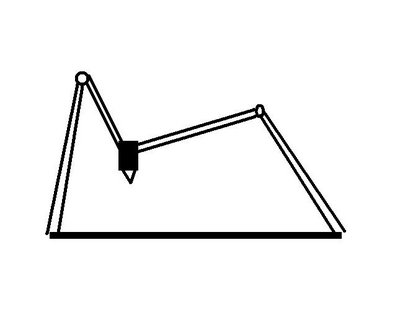

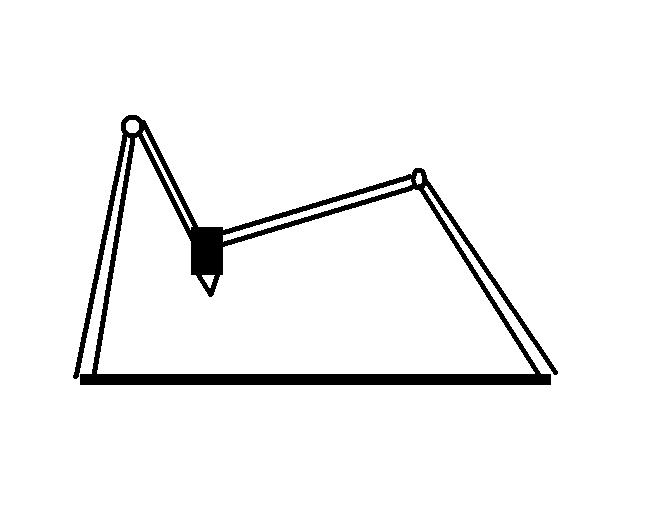

И по моему взгляду если тратится меньше на материал она должна будет выглядеть вот так

Типо буквы М в центре экструдер, с 2 лапками для того что бы меньше тресло. Для более качественной печати.
Вложения
Последний раз редактировалось Criat 02 дек 2013, 11:39, всего редактировалось 1 раз.
Criat

Сообщения: 15
Зарегистрирован: 01 дек 2013, 15:05

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Trol1 » 02 дек 2013, 11:34

ну это просто полосы вперёд назад лево право а Я хочу взять какой нибуть JPG и нарисовать его принтером
Аватара пользователя
Trol1

Сообщения: 6
Зарегистрирован: 09 окт 2013, 11:23
Откуда: г.Бузулук
ФИО: Краснопёров Сергей Сергеевич

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Elpy » 02 дек 2013, 11:39

Вы думаете кол-во материала основная проблема в этом изделии? )
Думаю более менее адекватное это попробовать найти портальный стол с приводами настроенный правда у них зачастую метра в высоту не будет рабочего хода по Z и на него пытаться тулить экструдер.
Elpy

Сообщения: 19
Зарегистрирован: 28 ноя 2013, 10:57

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Criat » 02 дек 2013, 11:46

Elpy писал(а):Вы думаете кол-во материала основная проблема в этом изделии? )
Думаю более менее адекватное это попробовать найти портальный стол с приводами настроенный правда у них зачастую метра в высоту не будет рабочего хода по Z и на него пытаться тулить экструдер.


Ну стол тоже отличная идея.

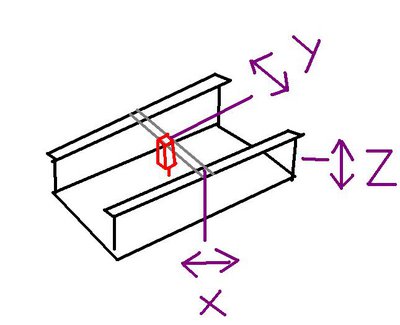

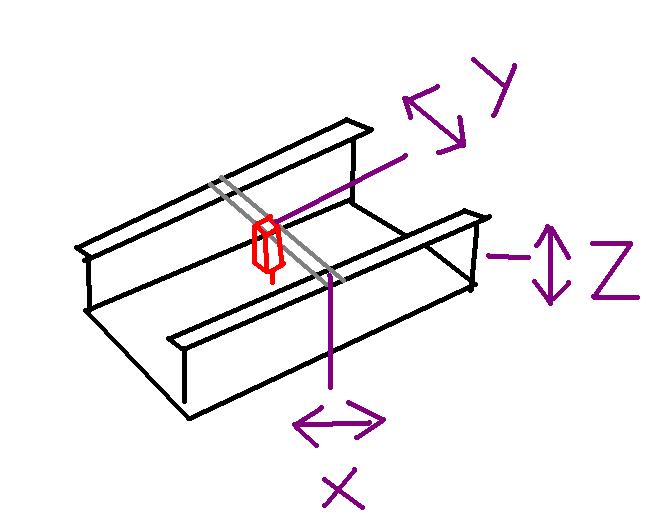

Сделать грубо говоря буквой Н

Но здесь минус большое количество моторов. Как можно сократить их при подьеме конструкции верх и низ? По оси Z
Вложения
Criat

Сообщения: 15
Зарегистрирован: 01 дек 2013, 15:05

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Trol1 » 02 дек 2013, 12:02

Criat писал(а):
Elpy писал(а):Вы думаете кол-во материала основная проблема в этом изделии? )
Думаю более менее адекватное это попробовать найти портальный стол с приводами настроенный правда у них зачастую метра в высоту не будет рабочего хода по Z и на него пытаться тулить экструдер.


Ну стол тоже отличная идея.
Сделать грубо говоря буквой Н

Но здесь минус большое количество моторов. Как можно сократить их при подьеме конструкции верх и низ? По оси Z

сократить количество моторов валами и ремнями, можно будет один двигатель использовать вот к примеру http://i.imgur.com/LYhMIee.jpg
Аватара пользователя
Trol1

Сообщения: 6
Зарегистрирован: 09 окт 2013, 11:23
Откуда: г.Бузулук
ФИО: Краснопёров Сергей Сергеевич

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Criat » 02 дек 2013, 12:17

Trol1 писал(а):сократить количество моторов валами и ремнями, можно будет один двигатель использовать вот к примеру http://i.imgur.com/LYhMIee.jpg


Не тяжко будет этому мотору если конструкции по идеи будет 2х2 метра? =) а так это зачетно
Criat

Сообщения: 15
Зарегистрирован: 01 дек 2013, 15:05

Re: Новичкам. Задай вопрос - получи ответ

Сообщение whale » 02 дек 2013, 12:42

купить списанный портал для плазменной резки или новый, скорости там как раз для печати
Останется только присобачить ось Z но это самое медленное и самое простое

Кстати сделали разрывную машинку, поломали немного моделек, разрыв поперек волокон (те в при самом крепком варианте, разрыв при растяжении)
дает такие цифры

Пластик АБС
площадь поверхности - сила разрыва
40мм^2 = 100 кг полное заполнение
100мм^2 = 100кг 33% заполнение
делаю полностью самодельный 3D принтер.
whale

Сообщения: 469
Зарегистрирован: 12 дек 2007, 05:56

Re: Новичкам. Задай вопрос - получи ответ

Сообщение TedBeer » 02 дек 2013, 13:40

Elpy писал(а):
Criat писал(а):
TedBeer писал(а):Еще как вариант - конверсия промышленного робота, как это сделал Dirk van der Kooij. После печати обработать напильником :)

Огромное спасибо мне 2 вариант идеально подходит =) тока чуть поменьше надо слои, а так все :good:

Вы представляете скок такая лапка стоит? А как откалибровать столько степеней свободы?

Б/у лапа - $15к на ебэй Собственно Дирк тоже использовал б/у робота.
Аватара пользователя
TedBeer

Сообщения: 1129
Зарегистрирован: 08 авг 2012, 00:38
Откуда: Нидерланды, Алмере
Skype: edwbes
ФИО: Эдуард

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Criat » 02 дек 2013, 14:23

TedBeer писал(а):Б/у лапа - $15к на ебэй Собственно Дирк тоже использовал б/у робота.


Хех бюджет позволит купить но привезти ее нет ;(


Нашел на авито http://www.avito.ru/izhevsk/oborudovani ... _150056372.
Теперь вопрос в другом скока эта дура жрет электричества? =)

Добавлено спустя 26 минут 52 секунды:
Неее... Лапка Это слишком круто и дорого. Как и само обслуживание ее.
Criat

Сообщения: 15
Зарегистрирован: 01 дек 2013, 15:05

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Elpy » 02 дек 2013, 14:24

А привезти это и растаможить?
Floor Space, Weight:
Robot: 42" x 50" (1066 x 1270mm), 3300 lb. (1500 kg)
Control: 42" x 50" x 69", (1066 x 1270 x 1753mm), 1850 lb. (840 kg)

А настроить и объединить с софтом? + точность у него Repeatability, in cycle: +/- .010 in. (.25mm). + наверняка он не рассчитан на постоянные движения и калибровать его уморитесь. Все это из разряда а вот давайте "купим руку робота и сделаем из нее 3д принтер!" =)

Самое оптимальное повторюсь искать нечто подобное http://www.servotechnica.ru/catalog/typ ... x.pl?id=58 и думать как туда прицепить экструдер и приделать подогреваемый стол )
Elpy

Сообщения: 19
Зарегистрирован: 28 ноя 2013, 10:57

Re: Новичкам. Задай вопрос - получи ответ

Сообщение TedBeer » 02 дек 2013, 14:32

Criat писал(а):Нашел на авито http://www.avito.ru/izhevsk/oborudovani ... _150056372.
Теперь вопрос в другом скока эта дура жрет электричества? =)

Неее... Лапка Это слишком круто и дорого. Как и само обслуживание ее.


В Германии есть на аукционе (текущая цена этой позиции 5750 EUR).

А то, что вы построите не будет жрать электричества? Не будет сутками плавить пластик? А цену пластика в таких объемах вы прикинули?
Аватара пользователя
TedBeer

Сообщения: 1129
Зарегистрирован: 08 авг 2012, 00:38
Откуда: Нидерланды, Алмере
Skype: edwbes
ФИО: Эдуард

Re: Новичкам. Задай вопрос - получи ответ

Сообщение petrovv111 » 02 дек 2013, 15:17

Хочу распечатать вот такую модель:

Т.к. модель полая ее принтер сможет распечатать?
petrovv111

Сообщения: 31
Зарегистрирован: 29 ноя 2013, 20:57
