Новичкам. Задай вопрос - получи ответ

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Aleksan'DR » 14 дек 2016, 22:47

ilalexey писал(а):При визуализации слайсера тоже такой рисунок был?

нет, причем что на pla что на ABS одно и тоже, и на разных скоростях пробовал и на 70 и на 130 рисунок одинаковый
Не судите строго, что касается 3d принтеров - я чайник)
Aleksan'DR

Сообщения: 53
Зарегистрирован: 10 ноя 2016, 19:33
Откуда: Москва
Skype: admin_pd
прог. языки: Qbasic
ФИО: Александр Дмитриевич

Re: Новичкам. Задай вопрос - получи ответ

Сообщение ilalexey » 14 дек 2016, 22:52

а сетку модели можно глянуть(с включёнными нормалями)?
Такое впечатление, что модель имеет внутренние полигоны.
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Aleksan'DR » 14 дек 2016, 23:05

ilalexey писал(а):а сетку модели можно глянуть(с включёнными нормалями)?
Такое впечатление, что модель имеет внутренние полигоны.

Прошу прощения, я не понимаю что есть сетка модели, полигоны и нормали(

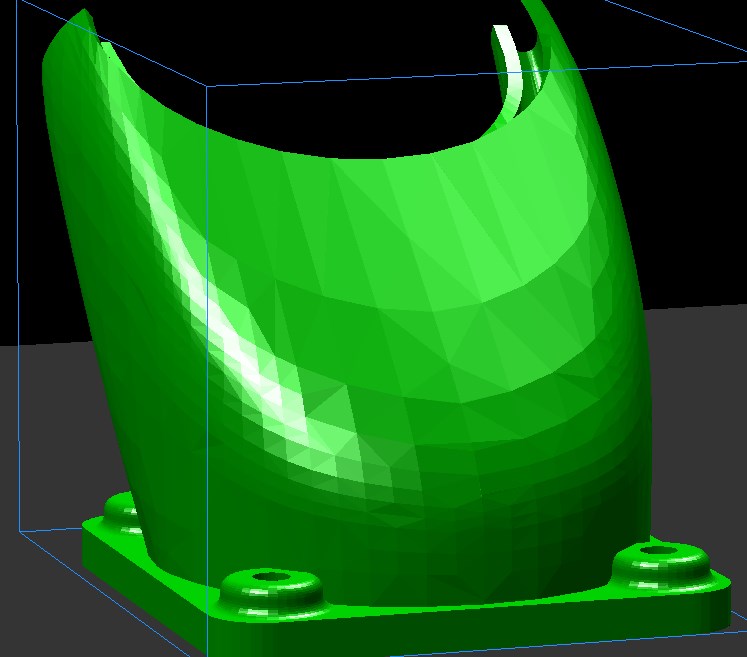

вот модель
Fan-Duck-Left_-_repaired_-_oriented.stl
(715.61 КиБ) Скачиваний: 218
Не судите строго, что касается 3d принтеров - я чайник)
Aleksan'DR

Сообщения: 53
Зарегистрирован: 10 ноя 2016, 19:33
Откуда: Москва
Skype: admin_pd
прог. языки: Qbasic
ФИО: Александр Дмитриевич

Re: Новичкам. Задай вопрос - получи ответ

Сообщение ilalexey » 14 дек 2016, 23:49

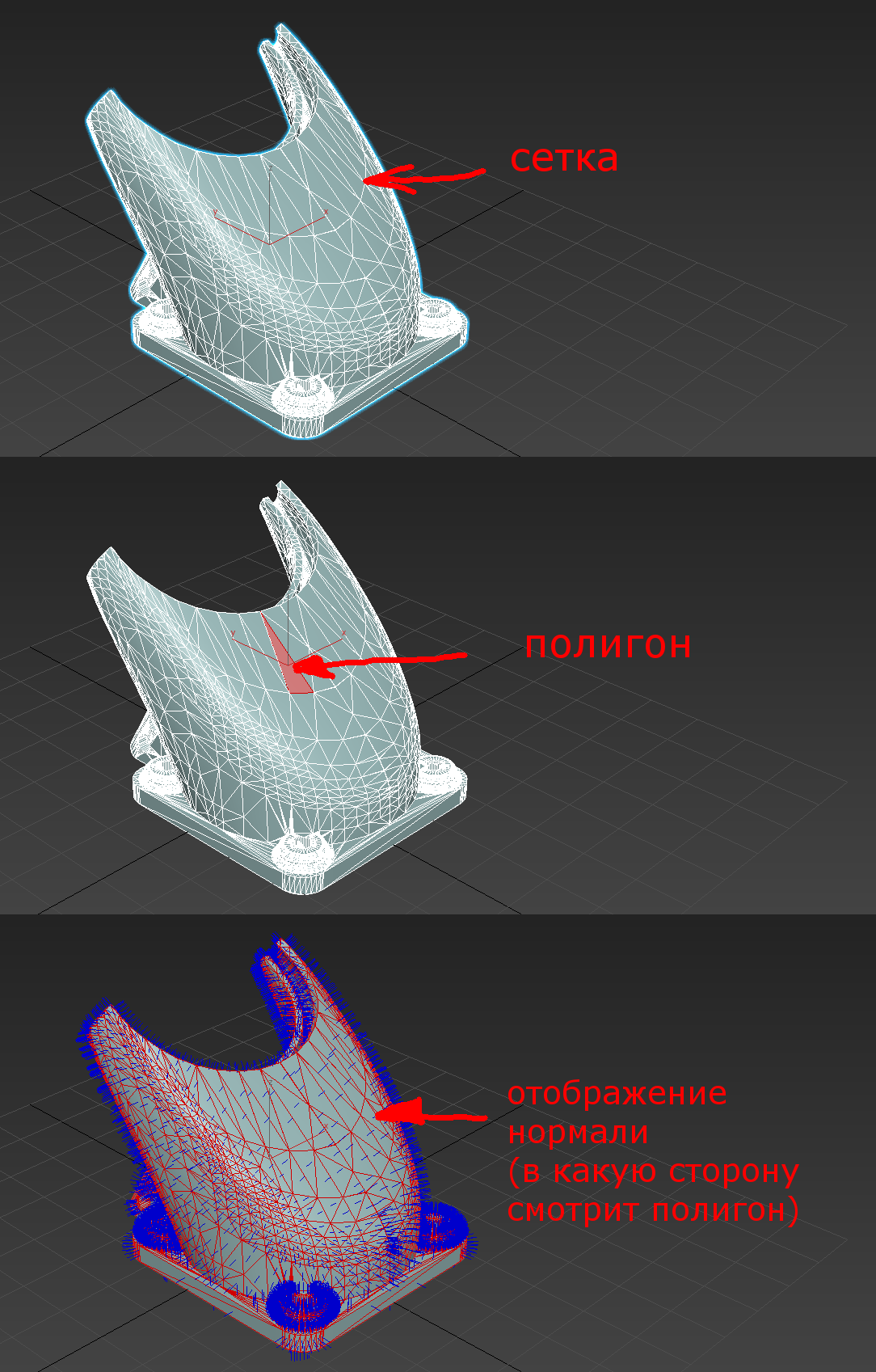

Aleksan'DR писал(а):Прошу прощения, я не понимаю что есть сетка модели, полигоны и нормали

С моделью вроде всё в порядке.
Вложения
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Aleksan'DR » 14 дек 2016, 23:55

спасибо, вроде понял. А почему печатает узоры похожие на сетку?)
Не судите строго, что касается 3d принтеров - я чайник)
Aleksan'DR

Сообщения: 53
Зарегистрирован: 10 ноя 2016, 19:33
Откуда: Москва
Skype: admin_pd
прог. языки: Qbasic
ФИО: Александр Дмитриевич

Re: Новичкам. Задай вопрос - получи ответ

Сообщение ilalexey » 15 дек 2016, 00:00

Aleksan'DR писал(а):А почему печатает узоры похожие на сетку?

Вот и я не понял этого.
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Новичкам. Задай вопрос - получи ответ

Сообщение how_eee » 15 дек 2016, 02:16

Скажите пожалуйста, какие появились проекты принтеров за последнее время на которые стоит обратить внимание?
Хочу что-то типа zav принтера на рельсах и из фанеры. Чертить с нуля очень лень.

Добавлено спустя 1 минуту 25 секунд:
А может есть и лучше него схемы? Хочется размер 300×300. И закрытый бокс. Чтобы моторы не грелись и z на ремне чтобы не было воблинга в принципе.
Аватара пользователя
how_eee

Сообщения: 628
Зарегистрирован: 05 янв 2013, 21:42
Откуда: Ташкент, Питер, Москва

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Harh » 15 дек 2016, 09:16

how_eee писал(а):Скажите пожалуйста, какие появились проекты принтеров за последнее время на которые стоит обратить внимание?
Хочу что-то типа zav принтера на рельсах и из фанеры. Чертить с нуля очень лень.

Добавлено спустя 1 минуту 25 секунд:
А может есть и лучше него схемы? Хочется размер 300×300. И закрытый бокс. Чтобы моторы не грелись и z на ремне чтобы не было воблинга в принципе.


Посмотри на Thingiverse, там я в свое время пачку проектов по DLP видел, думаю обычных там еще больше. Будет скорее проблема их сортировки по степени годности.

Aleksan'DR писал(а):А почему печатает узоры похожие на сетку?)


Тоже понять не могу... Модель я тоже посмотрел, с ней все нормально. И да, действительно прям сетку модели и обрисовывает. Тут или что-то в слайсере надо настроить, или что-то в самом принтере. Например, если стоят очень малые ускорения, принтер может на границах полигонов практически останавливаться, а если при этом еще и пластик льет, тогда такие наплывы и получатся. В этом случае с PLA все должно быть даже немного хуже, чем с ABS... Ну, теоретически :)
Аватара пользователя
Harh

Сообщения: 850
Зарегистрирован: 04 сен 2013, 12:52
Откуда: Челябинск
ФИО: Игнат

Re: Новичкам. Задай вопрос - получи ответ

Сообщение how_eee » 15 дек 2016, 09:37

Harh писал(а): Посмотри на Thingiverse

Ну спасибо что хоть в гугл не послал :)
Аватара пользователя
how_eee

Сообщения: 628
Зарегистрирован: 05 янв 2013, 21:42
Откуда: Ташкент, Питер, Москва

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Harh » 15 дек 2016, 10:00

how_eee писал(а):Ну спасибо что хоть в гугл не послал :)


Ну... Я понимаю, что вопрос о том, что "вот этот принтер классный, делай его!", но у меня очень нехорошее подозрение, что кто делает сам, тот обычно делает и свою конструкцию, потому сколько самоделок, чуть ли не столько же индивидуальных конструкций, потому как никто не хочет ходить по недостаткам чужих конструкций, думая, что лично он сделает без них :) Тогда правильным ответом в моем случае будет "Не знаю" :)
Аватара пользователя
Harh

Сообщения: 850
Зарегистрирован: 04 сен 2013, 12:52
Откуда: Челябинск
ФИО: Игнат

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alex Post » 15 дек 2016, 14:37

Aleksan'DR писал(а):спасибо, вроде понял. А почему печатает узоры похожие на сетку?)

Мне кажется, это заполнение просвечивает. Сколько ниток в периметре? Если 1-2 - то это точно оно. Пробуй сделать 3 или даже 4. Еще снять галку "infill after perimeter", если стоит, тоже помогает. Ну и само заполнение процентов 40 сделай. Весь комплекс должен помочь :)
Prusa i3 Rework with MK7 0.4 1.75
Аватара пользователя
Alex Post

Сообщения: 910
Зарегистрирован: 13 апр 2015, 12:13
Откуда: Брест, Беларусь

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Myp » 15 дек 2016, 17:02

не, это именно полигоны модели выпирают


странный эффект, первый раз такое вижу
может правда боуден + нулевой джерк и сопло останавливается на каждом ребре и делает соплю.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Aleksan'DR » 15 дек 2016, 22:12

Alex Post писал(а):
Aleksan'DR писал(а):спасибо, вроде понял. А почему печатает узоры похожие на сетку?)

Мне кажется, это заполнение просвечивает. Сколько ниток в периметре? Если 1-2 - то это точно оно. Пробуй сделать 3 или даже 4. Еще снять галку "infill after perimeter", если стоит, тоже помогает. Ну и само заполнение процентов 40 сделай. Весь комплекс должен помочь :)

дело в том что почти вся деталь это и есть периметр толщиной в 4 нитки, поставил заполнение 40
infill after perimeter отключен
ничего не изменилось печатает так же(

Добавлено спустя 40 секунд:
Myp писал(а):не, это именно полигоны модели выпирают


странный эффект, первый раз такое вижу
может правда боуден + нулевой джерк и сопло останавливается на каждом ребре и делает соплю.

а что такое "джерк"?
Не судите строго, что касается 3d принтеров - я чайник)
Aleksan'DR

Сообщения: 53
Зарегистрирован: 10 ноя 2016, 19:33
Откуда: Москва
Skype: admin_pd
прог. языки: Qbasic
ФИО: Александр Дмитриевич

Re: Новичкам. Задай вопрос - получи ответ

Сообщение adast123 » 15 дек 2016, 23:32

Как на драйвере шагового двигателя выставить больше 1.6в? Просто у меня резистор 0.2 Ома, и по формуле выходит vref=2.7в
Vref = 1.7 * 8 * 0,2
Как можно выставить такое напряжение, или надо по другой формуле считать?
adast123

Сообщения: 25
Зарегистрирован: 04 ноя 2015, 19:01

Re: Новичкам. Задай вопрос - получи ответ

Сообщение setar » 16 дек 2016, 00:12

драйвер какой ? формула для разных типов разная

TMC2100 драйвер
I = (VREF * 1.77A) / 2.5V
VREF = (I * 2.5V) / 1.77A
по информации продавца (китай) :
I = VREF * 1.9/2.5

4988 драйвер
Current Limit = VREF × 2.5

8825 драйвер
Current Limit = VREF × 2
при этом ток в full step режиме должен быть = 70% и 100% в максимальном микрошаге (см. Relative Current and Step Directions в даташите драйвера)
например для тока драйвера на моторе 1.65 A на микрошаге 1/16 и 1/32 лимит тока ставится 100 % 1.65A/1=1.65 A, что соответствует VREF of 1.65A/2=0.825 V.
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко
