Re: Новичкам. Задай вопрос - получи ответ

Сообщение FoX87 » 20 окт 2016, 15:51

здравствуйте! подскажите у силиконового нагревательного элемента размер 300х300 мм (220v 600w) центр греется хорошо а края не греются ... то есть центр 110 градусов края по 85-90.. это нормально? и что можно сделать чтоб температура была более одинаковой?
FoX87

Сообщения: 135
Зарегистрирован: 08 апр 2015, 17:57

Re: Новичкам. Задай вопрос - получи ответ

Сообщение ADF » 20 окт 2016, 16:02

Неравномерность нагрева - проблема большинства нагревателей на рынке. Алюминиевый лист сверху может помочь в равномерном распределении температуры.
Китайская прюша I3 кит (допилена в процессе), MK8, 0.4mm. Сожжено два БП, один нагреватель сопла.
ADF

Сообщения: 212
Зарегистрирован: 14 фев 2016, 22:13

Re: Новичкам. Задай вопрос - получи ответ

Сообщение FoX87 » 20 окт 2016, 16:09

ADF писал(а):Неравномерность нагрева - проблема большинства нагревателей на рынке. Алюминиевый лист сверху может помочь в равномерном распределении температуры.

А какой толщины лист лучше пойдет?

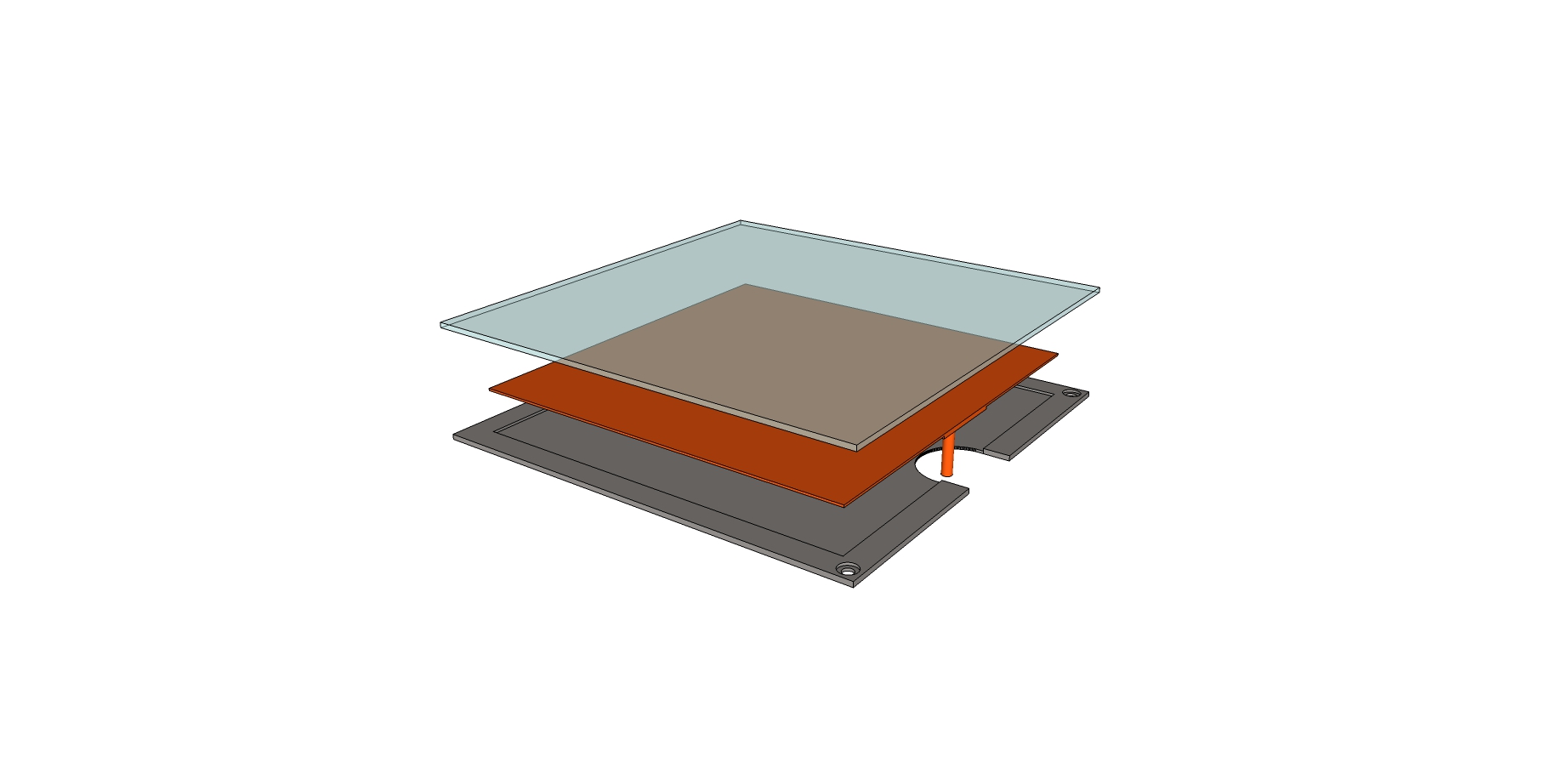

а если сделаю как на картинке ? алюминиевый лист в нем фрезерую углубление под нагревательный элемент, вставлю элемент в углубление а сверху накрою стеклом... так улучшится нагрев?
Вложения
Стол
FoX87

Сообщения: 135
Зарегистрирован: 08 апр 2015, 17:57

Re: Новичкам. Задай вопрос - получи ответ

Сообщение rgusev » 20 окт 2016, 16:54

Жесть...
Гм. Давайте вернёмся к логике.
Для чего вам рекомендовали алюминиевый лист? Для того чтоб он работал радиатором и распространял тепло быстрее и равномерней.
Так зачем вы его снизу хотите подложить?
Поменяйте бутерброд.
Стекло - алюминий - нагреватель. Вот как вам надо. (а вообще нагреватель просто мусорный)
Я 100 раз писал.
Не гонитесь за красотой и крутостью описаний. Берите обычный плёночный и клейте на основу стола. Там он или работает или нет. Нету у него "неравномерного нагрева". Конструкция не позволяет.

А какой толщины лист лучше пойдет?
Сопромат говорит что "чем толще, тем равномерней будет нагрев"... ну до определённой толщины есессено. Метровый слой не прогреете просто.. :-)
Миллиметра 2-3 нормально...

Кстати.
А у вас нагреватель на какой диапазон напряжения?
Попробуйте не 12v, а 24v подать на него.
Он будет быстрее и равномерней разогреваться. (!!! это если он МОЖЕТ от 24 работать...Они разные бывают)
как на картинке ?
На картинке у вас другая цель. Это конструкция рабочего стола. В нижней пластине отверстия, через которые сборка крепится к нижней части. Где подшипники.
В стекле такие отверстия делать сложно. Вот тут и сделана конструкция с нижней пластиной для крепления.
rgusev

Сообщения: 262
Зарегистрирован: 30 май 2016, 14:14

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alex Post » 20 окт 2016, 17:21

Нагреватель у FoX87 220v 600w, он об этом писал :) Так что включить его на 24в кончно можно, но толку от этого не будет :). А вообще то да, засада... Только пробовать люминь миллиметра 3-6, греть снизу и утеплить.
Prusa i3 Rework with MK7 0.4 1.75
Аватара пользователя
Alex Post

Сообщения: 910
Зарегистрирован: 13 апр 2015, 12:13
Откуда: Брест, Беларусь

Re: Новичкам. Задай вопрос - получи ответ

Сообщение rgusev » 20 окт 2016, 17:23

Я прошу прощенья, но это бред.
Не может он быть на 220v. Это или описка или недопонимание. От чего он его запитывает? От сети сразу?
220v нагреватель, это вам калорифер комнатный. ...
http://nazya.com/freeshipping/product/e ... 36532.html
Куда такой? ....


!!!
Китайцы...
https://ru.aliexpress.com/store/product ... 7360.html#!
220 вольт, а теперь смотрим их же таблицу внизу.
https://ru.aliexpress.com/store/product ... 9284.html#!
..
Короче не понятно.
Просто нет смысла на эту площадь нагрева при этой температуре 220 вольт делать. Это лишнее энергопотребление..
Последний раз редактировалось rgusev 20 окт 2016, 17:35, всего редактировалось 1 раз.
rgusev

Сообщения: 262
Зарегистрирован: 30 май 2016, 14:14

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alex Post » 20 окт 2016, 17:32

Если что и бред, то мощность 600вт. Ватты там, похоже, китайские. Остальное все верно ;) Сам к такому присматривался... http://s.aliexpress.com/qeIj2UNv
Prusa i3 Rework with MK7 0.4 1.75
Аватара пользователя
Alex Post

Сообщения: 910
Зарегистрирован: 13 апр 2015, 12:13
Откуда: Брест, Беларусь

Re: Новичкам. Задай вопрос - получи ответ

Сообщение rgusev » 20 окт 2016, 17:41

Единственное место где упоминаются 220v это название.
Везде дальше упоминаний о напряжении нет, но в таблице "а что мы ещё делаем" больше нет даже близко к 220в. 12 и 24. Всё... эммм "неувязочка" помоему..
Если что и бред, то мощность 600вт.
вот как раз ватты и не бред.
Если при 220в и таком размере этот нагреватель ещё и даёт меньше 600вт, то скоко-ж туда проволоки вбухали, чтоб обеспечить столь высокое сопротивление? И ЗАЧЕМ?
У нас есть закон Ома.
Пониму и считаем
220в и 600вт = 2.7А потребления.
Пересчитайте.
Я же вам скажу откровенно. У меня дома самодельная муфельная печ стоит. 220в 600вт. Разогревается до 1200 градусов. 1000 рабочая температура. Гоняю на 800, т.к. плавлю в ней алюминий. (лью фигняции из него)
Последний раз редактировалось rgusev 20 окт 2016, 17:49, всего редактировалось 1 раз.
rgusev

Сообщения: 262
Зарегистрирован: 30 май 2016, 14:14

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alex Post » 20 окт 2016, 17:48

Rgusev, прекращайте свой пост втихаря править. :)
По существу: смысл как раз есть. Даже при стандартной платформе 200х200 чтоб держать температуру овер 100* нужно приложить мощность более 100вт. А это при 12в питании ток ~10А, нагрев проводов, проблема коммутации таких токов. Да и в плане экономности - хоть пару процентов, но в блоке питания потеряется. А тут - прямая запитка от сети, управляется элементарно недорогим SSR, провода относительно тонкие могут быть. Главный минус - электробезопасность. Но ведь все пользуемся электрочайниками, и ничего? ;)
Prusa i3 Rework with MK7 0.4 1.75
Аватара пользователя
Alex Post

Сообщения: 910
Зарегистрирован: 13 апр 2015, 12:13
Откуда: Брест, Беларусь

Re: Новичкам. Задай вопрос - получи ответ

Сообщение rgusev » 20 окт 2016, 17:50

Почему в тихаря?
Повторю ещё раз.
600вт для переменного 220в это МУФЕЛЬНАЯ ПЕЧЬ.
Но ведь все пользуемся электрочайниками, и ничего?
а вы в курсе что если вы нареватель от чайника в столу подключите, то у вас температура ну ниразу не 150 градусов будет. А куда как выше. Сожжоте вы всё. Даже если нагреватель чайника не сгорит.

Короче Х с этим. Чё там китайцы понапридумывали, не знаю.
Можно сделать и такой девайс. Контроль завести более качественный и будет у вас стол греться в имепульсном режиме. Только в нём смысла нет...
Последний раз редактировалось rgusev 20 окт 2016, 17:55, всего редактировалось 1 раз.
rgusev

Сообщения: 262
Зарегистрирован: 30 май 2016, 14:14

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alex Post » 20 окт 2016, 17:58

rgusev писал(а):Единственное место где упоминаются 220v это название.

Не только. Если зайти в сам магазин - там куча лотов на 220в. Ну а большая мощность это хорошо :) ее всегда можно заШИМить и получить меньше. Вот наоборот - проблема...

Добавлено спустя 3 минуты 30 секунд:
И где то читал обзор такого нагревателя, у него сопротивление растет с нагревом и температура самостабилизируется где то на 150*. Даже если регулятор сломается - пожара не будет. Ссылку, правда, не готов привести. Но, возможно, даже в этой ветке обсуждали.
Prusa i3 Rework with MK7 0.4 1.75
Аватара пользователя
Alex Post

Сообщения: 910
Зарегистрирован: 13 апр 2015, 12:13
Откуда: Брест, Беларусь

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Myp » 20 окт 2016, 18:14

rgusev писал(а):600вт для переменного 220в это МУФЕЛЬНАЯ ПЕЧЬ.
а причём вобще напряжение? нагреватель 600 ватт на 220 вольт тоже самое что нагреватель 600 ватт на 12 вольт.
и это не так уж и много, 300 ватт это минимальная мощность чтобы печатать без проблем и длительного ожидания, 600 ватт просто небольшой запас.

Добавлено спустя 5 минут 6 секунд:
Alex Post писал(а):И где то читал обзор такого нагревателя, у него сопротивление растет с нагревом и температура самостабилизируется где то на 150*.

это нагреватели с PTC элементами, их обычно ставят в тепловентиляторы. сомнительно что в такую цену это они, имхо там обычный нихром.
ну и если бы там были PTC то это был бы идеально равномерно нагревающийся стол. ибо там где стол холоднее там и сопротивление меньше и греться будет сильнее, а чем горячее тем слабее греется. стол будет самовыравнивающийся по температуре.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alex Post » 20 окт 2016, 19:09

Ну, это только попросить FoX87 проверить и отчитаться :)
нагреватель 600 ватт на 220 вольт тоже самое что нагреватель 600 ватт на 12 вольт.
с точки зрения тепловыделенмя - да, а вот с точки зрения электричества - разница по току в 20 раз. 50А на 12В это та еще задача получить. Не говоря о прочих сопутствующих проблемах. А 2.5А от электросети - без проблем :)

Добавлено спустя 9 минут 21 секунду:
Насчет РТС - не все так шоколадно. Если элемент в виде проволоки - то это фактически последовательная цепь. Где больше сопротивление, там и затор. И недогрев в остальных местах. Как то так мне опыт подсказывает.
Prusa i3 Rework with MK7 0.4 1.75
Аватара пользователя
Alex Post

Сообщения: 910
Зарегистрирован: 13 апр 2015, 12:13
Откуда: Брест, Беларусь

Re: Новичкам. Задай вопрос - получи ответ

Сообщение rgusev » 21 окт 2016, 00:37

По вопросу нагревателя, предлагаю пока отложить.
В конце концов вопрос-стартер имеет его на руках, пусть и отпишется как подключается он.
По поводу
>> Если элемент в виде проволоки - то это фактически последовательная цепь. Где больше сопротивление, там и затор. И недогрев в остальных местах.
Не совсем так.
Нагрев при постоянном токе начинается с точки подключения "+" и растекается дальше. Т.е. когда на "+" уже 150 градусов, на "-" может быть вообще 10. От длинны зависит.
На переменном тоже самое, со стороны фазы, хотя и не настолько заметно.
Вот и получаем. "+" по центру "-" с краю. Долгое и не равномерное прогревание. (ИМХО .. яж не разбирал таките столы... на моём выходы "+" и "-" на нагревателе находятся эээ на пол дороги от края до центра)

А в случае "тонкого места" мы получаем локальный перегрев, т.к. там сопротивление выше.
Фактически сам нагреватель и есть "тонкое место" цепи. Дальше идут провода, которые "толстое место" и поэтому не греются.

Добавлено спустя 3 часа 7 минут 55 секунд:
Коллеги.
Купил индукционный датчик, вместо своего умершего.
Но, блин. Штатный датчик NO, а купил NC (SN04-N2) .. (эм.. короче нужно "нормально Опен", а купил "нормально Клоус")
Где и как можно поменять в прошивке состояние датчика?
Прошивка на базе Марлин
rgusev

Сообщения: 262
Зарегистрирован: 30 май 2016, 14:14

Re: Новичкам. Задай вопрос - получи ответ

Сообщение FoX87 » 21 окт 2016, 00:42

Нагреватель у меня на 220V (двести двадцать) принтер (Херкулес) нагреватель такой они ставили. родное стекло я разбил (нагреватель был тупо приклеен клеем к стеклу), вырезали новое стекло приклеил нагреватель к нему ,стекло лопнуло при нагреве... я думаю потому что оно было просверлено в 4 углах под болты для крепления и регулировки стола(стекла) .
Элемент я не знаю какой его не видно...https://ru.aliexpress.com/item/1pcs-silicone-heating-pad-heater-220V-600W-300-300-mm-for-3d-printer-heat-bed/32591046539.html
FoX87

Сообщения: 135
Зарегистрирован: 08 апр 2015, 17:57
