Чаго то фотку нифига не видно

Так бы не сказл что уж дюже криво и позадирались детали.

Ну как сказать, основание если смотреть - место где движки крепятся - одно повело на 1 мм (слой 0,35, стелко-абс+ацетон), другое на 2 мм (слой 0,35, стелко-абс+ацетон). Я позже подробнее фото сделаю. Плюс в держателях направляющих для каретки с экструдером - расслоение видно. (вот это кстати вторая беда - деломинация в самой фигуре на высоте более 1 см).
Понял одно - чтобы хорошо печатать АБС пластиком - нужно бороться с деламинацией.
Сегодня вечером буду пробовать делать это http://www.thingiverse.com/thing:43499 и это http://www.thingiverse.com/thing:139984.
Вообще тему деломинации думаю стоит выделить в отдельную тему, так как по форуму много чего написано, но четкого рецепта нигде нет.

Прикольные модели.
Про деламинацию на больших деталях где то видел ролик там отверстия фигарят в модели дабы этого (деламинации) не происходило. Можно попробовать еще как вариант проштудировать тут ветку про подготовку стола.

Кстати о столе. Сегодня сидел шлифовал шкуркой стол, фанера ППЦ какая кривая.
Еще хотел спросить вентилятор что над хотэнд-ом стоит, помогает? Просто думаю может сразу пильнуть такое же крепление для установки вентилятора дабы в дальнейшем с ним не долбаться.

Да забей ты из фанеры стол делать!
Со временем только хуже будет.
Возьми лучше 4 п образных направляющих, собери рамку и не нее алюминиевую или железную пластину. По весу чуток тяжелее, чем фанера, зато все ровное.

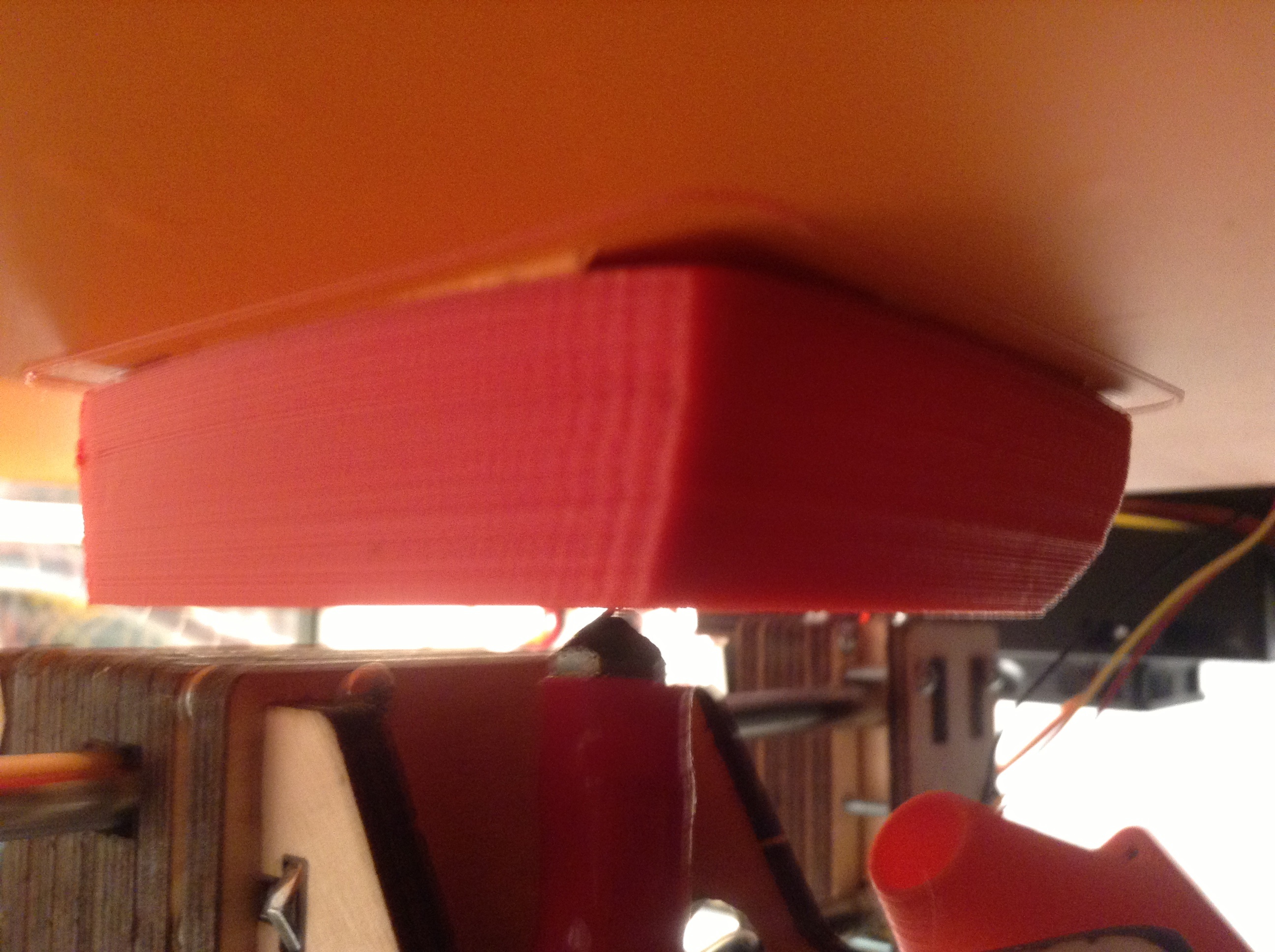

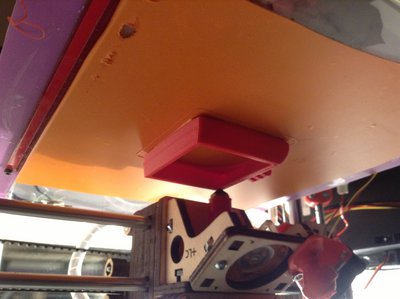

Я сейчас решил протестировать оракал как основу - в общем без покрытия чем-либо вот такой результат
Стол в районе 92 градусов.
В общем очень даже не плохо. Думаю если покрыть еще раствором абс - то вообще идеал будет.
Вопрос только в том, на сколько раз будет хватать.но об этом мы узнаем через час. Скорей всего только на один.
А тему про поверхности я почитал - все пишут про пиво, про абс в ацетоне, но у меня все это не работает (может потому что во время работы кровать больше 92 не нагревается).
По вентилятору- одно из двух или у меня сам пропеллер говно, или пропеллер говно. В общем - не точи, лучше потом распечатаешь, так как я разницы не заметил.
Ну собственно готово.

Завтра буду печатать крепление и монтировать вместо штатного. Отрывать от стала тоже завтра буду, уже спать надо.

Эт у меня что-то с глазами? А где низ на фотках?

Вверху

Постил с айпада - у меня все норм, верх где надо ))
Короче оракал хорош, но все-таки скорее одноразов, так как тонкий. Буду ждать каптон.
А тем временем попробую у рекламщиков ламинирующую самоклейку взять, она разной плотности бывает

Sailanser писал(а):У себя такое крепление сразу отмел, и заказал переходные муфты 5х8 они кстати сегодня приехали, порадовала упаковка.

А где заказывали и по-чем?

porex писал(а):А где заказывали и по-чем?

Заказывал на алишке.
Вот ссылка с ценой http://www.aliexpress.com/item/10pcs-5x ... 25763.html в комплекте 10 шт т.к брал на пополам с друом который тоже мастери сей принтер то в самый раз.

Sailanser писал(а):

Rockman256 писал(а):Я думаю что для уменьшения колебаний хорошо помогло бы удаление друг от друга подшипников:

Не не помогло бы. Для устранения всех подобных "болезней" принтеров хорошо поможет следующее валы по всем осям мин 12мм вместо гаек их хозмага у которых и радиальный и осевой люфт сделать ходовую гайку например из капролона с хорошим креплением а не как во многих конструкциях она на соплях... Тут как и в любом устройстве приходиться идти на компромис.

Ага, а еще рельсы и все к полу прибить! господа жто не чпу - не надо думать что среди кучи народа которые все жто разработывают одни олухи сидят. тут не те нагрузки и попытка все "зажать посильнее" обычно приводит к новой войне с мельницами, которых сами по настроили.

и да репликатор идет собранным не по причине техподдержки )

Чпу не чпу, но некоторые моменты надо учитывать. Вот к примеру фиг с ним что гайка из магазина крепежа но что мешало поместить ее в стакан особенно нижнюю делов то пару прорезей сделать.

ну про этот момент Сетар писал - конструкция очень "своеобразная". кстати шпильку и гайку лучше заменить на м5.

на мой взгляд нельзя, жестко крепить на муфты низ шпилек Z, да и верх не жалательно т.к изначально там стоит силиконовая трубка, однако с опыта муфта на то она и муфта что она самоцентрует шпильки если жесткое крепление то уже получается не муфта вовсе. Гайки под каретками осей x, тоже не просто так в свободном положении с зазором по посадке работает, под собственным весом головы кареток а. таже самоцентровка б. при нечаянном опускании ниже стола вся верхняя часть снимается с гаек а не рушит стол. При жестком закреплении осей z можно получить заклинивание движков в следствии даже небольшой не соосности. Опыт жизненный на заводах иногда сваривают пальцевые полумуфты, да работает дольше, но потом меняют не разбитые пальцы (коим цена 3 копейки), а сразу двигатель + редуктор.

Бешеная деломинация на фотках выше, приспособился на больших деталях лепить на малярный скотчь + ацетон с абс, снимается потом только вместе со скотчем, маленькие детали кле карандаш прямо на стекло да и на скотче работает.

Slaider писал(а):на мой взгляд нельзя, жестко крепить на муфты низ шпилек Z, да и верх не жалательно т.к изначально там стоит силиконовая трубка, однако с опыта муфта на то она и муфта что она самоцентрует шпильки если жесткое крепление то уже получается не муфта вовсе. Гайки под каретками осей x, тоже не просто так в свободном положении с зазором по посадке работает, под собственным весом головы кареток а. таже самоцентровка б. при нечаянном опускании ниже стола вся верхняя часть снимается с гаек а не рушит стол. При жестком закреплении осей z можно получить заклинивание движков в следствии даже небольшой не соосности. Опыт жизненный на заводах иногда сваривают пальцевые полумуфты, да работает дольше, но потом меняют не разбитые пальцы (коим цена 3 копейки), а сразу двигатель + редуктор.

Бешеная деломинация на фотках выше, приспособился на больших деталях лепить на малярный скотчь + ацетон с абс, снимается потом только вместе со скотчем, маленькие детали кле карандаш прямо на стекло да и на скотче работает.

вот собтсвенно про это и писал. первое желание которое приходить при получении принтера - затянуть все то туже. и с ним надо боротся ) какой клей карандаш? сколько слоев?

Slaider писал(а):Бешеная деломинация на фотках выше, приспособился на больших деталях лепить на малярный скотчь + ацетон с абс, снимается потом только вместе со скотчем, маленькие детали кле карандаш прямо на стекло да и на скотче работает.

Я так делал. Да к молярному скотчу с абс - мертвая хватка, но блин...деломинация скотч от стола отрывает , и в итоге тоже самое.
