Екатеринбуржец писал(а):А зачем шпильки с ебея заказывать? Их в любом строймагазине навалом. А есть еще латунные, с шикарной резьбой и прямые.
http://www.krepika.ru/catalog/16074/ к примеру.

А диаметр?

м8
Но народ вроде на м6 переходит. У них отклоняющее воздействие на направляющие меньше.

Екатеринбуржец писал(а):м8
Но народ вроде на м6 переходит. У них отклоняющее воздействие на направляющие меньше.

Ага, все, нашел в инструкции, там тоже М6 рекомендуют.

Собрал коллекцию необходимого на eBay. Прошу проверить на соответствие . Не нашел 608 bearing with Delrin Idler (катушка), надо искать на рынках и алюм. блок для 12мм направляющих (надо заменить чем-нибудь).

Blink99 писал(а):

Екатеринбуржец писал(а):м8
Но народ вроде на м6 переходит. У них отклоняющее воздействие на направляющие меньше.

Ага, все, нашел в инструкции, там тоже М6 рекомендуют.

Собрал коллекцию необходимого на eBay. Прошу проверить на соответствие . Не нашел 608 bearing with Delrin Idler (катушка), надо искать на рынках и алюм. блок для 12мм направляющих (надо заменить чем-нибудь).

Это обычный 608 подшипник вставленный в пластиковую направляющую. Вместо нее возьми просто две большие шайбы, чтобы ремень не соскальзывал.
А по шпильке - возьми 8мм в строй магазе и не парься, для начала больше чем надо (плюс не будет гемора с натсройками по з оси, которые прописаны под 8 шпильку.
А вот потом, когда-нибудь, если поймешь что по з-ке беда - купить пару трапецевидных винтов.

608 в спорттоварах для роликовых коньков продаются.
Вместо блока для крепления направляющих по оси Z я использовал радиатор для микросхем с толстыми ребрами http://diylife.ru/diy/pochemu-ya-otkaza ... 9-9-9.html смотри в комментариях

Blink99 писал(а):

Екатеринбуржец писал(а):м8
Но народ вроде на м6 переходит. У них отклоняющее воздействие на направляющие меньше.

Ага, все, нашел в инструкции, там тоже М6 рекомендуют.

Собрал коллекцию необходимого на eBay. Прошу проверить на соответствие . Не нашел 608 bearing with Delrin Idler (катушка), надо искать на рынках и алюм. блок для 12мм направляющих (надо заменить чем-нибудь).

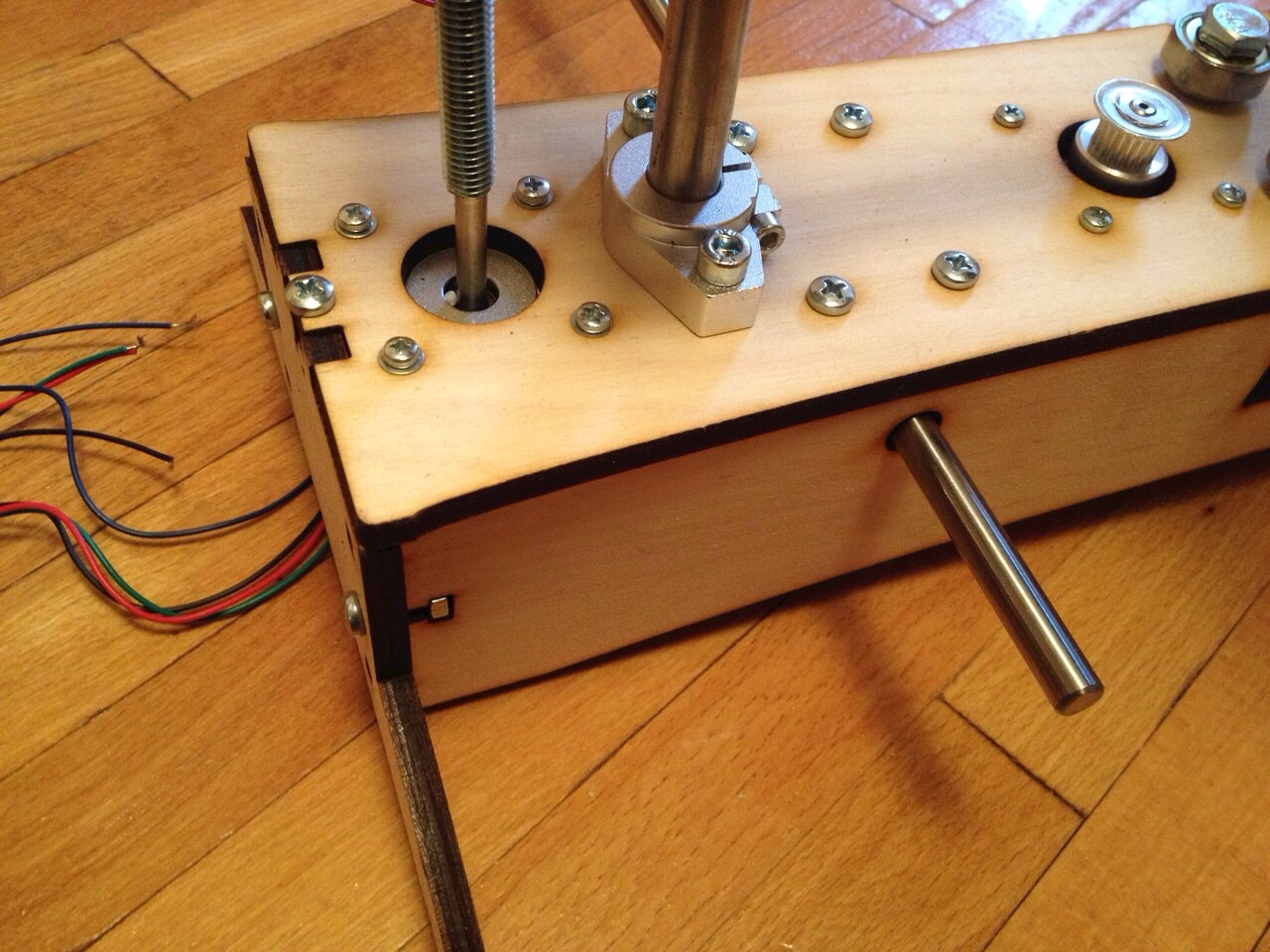

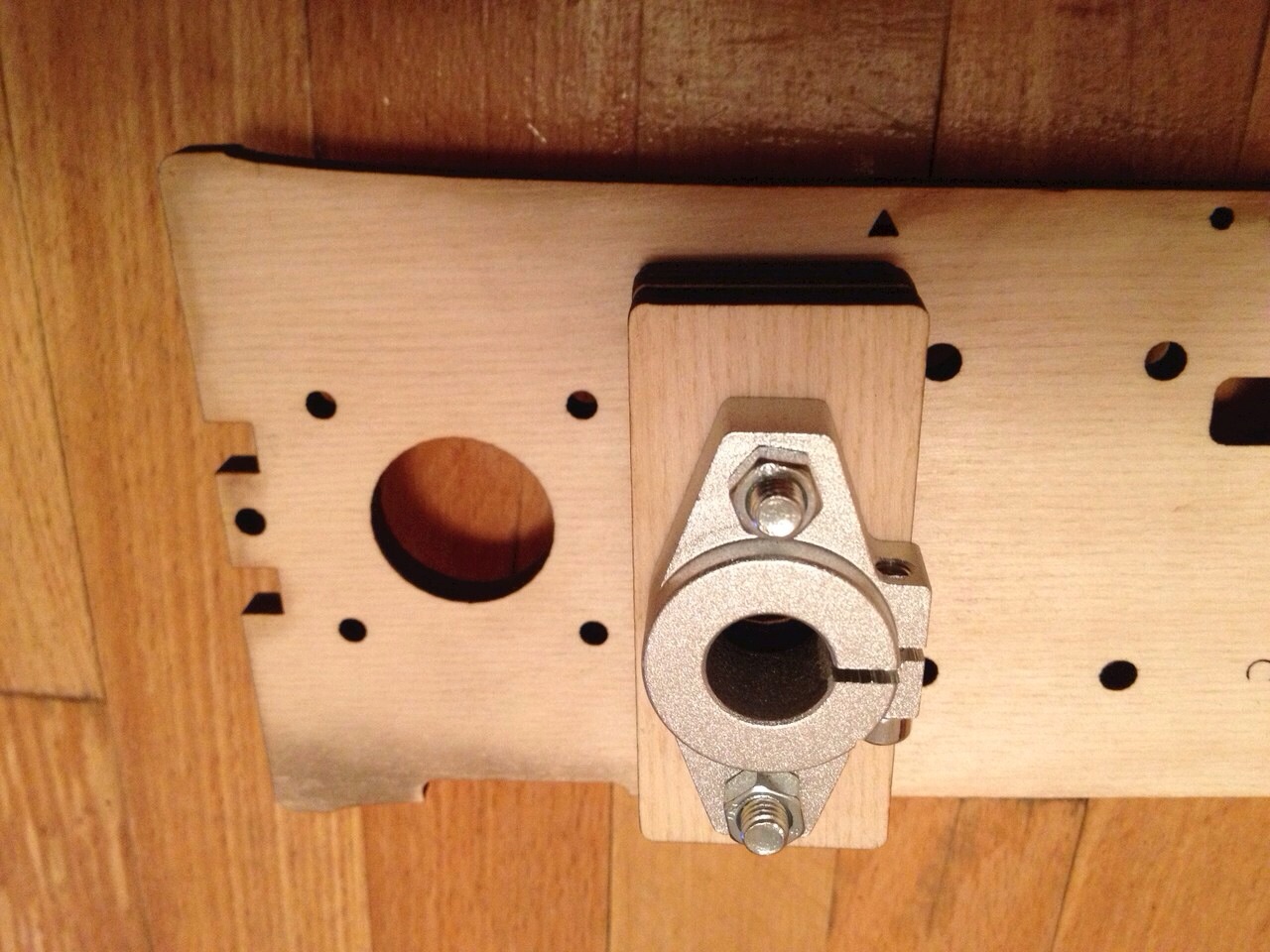

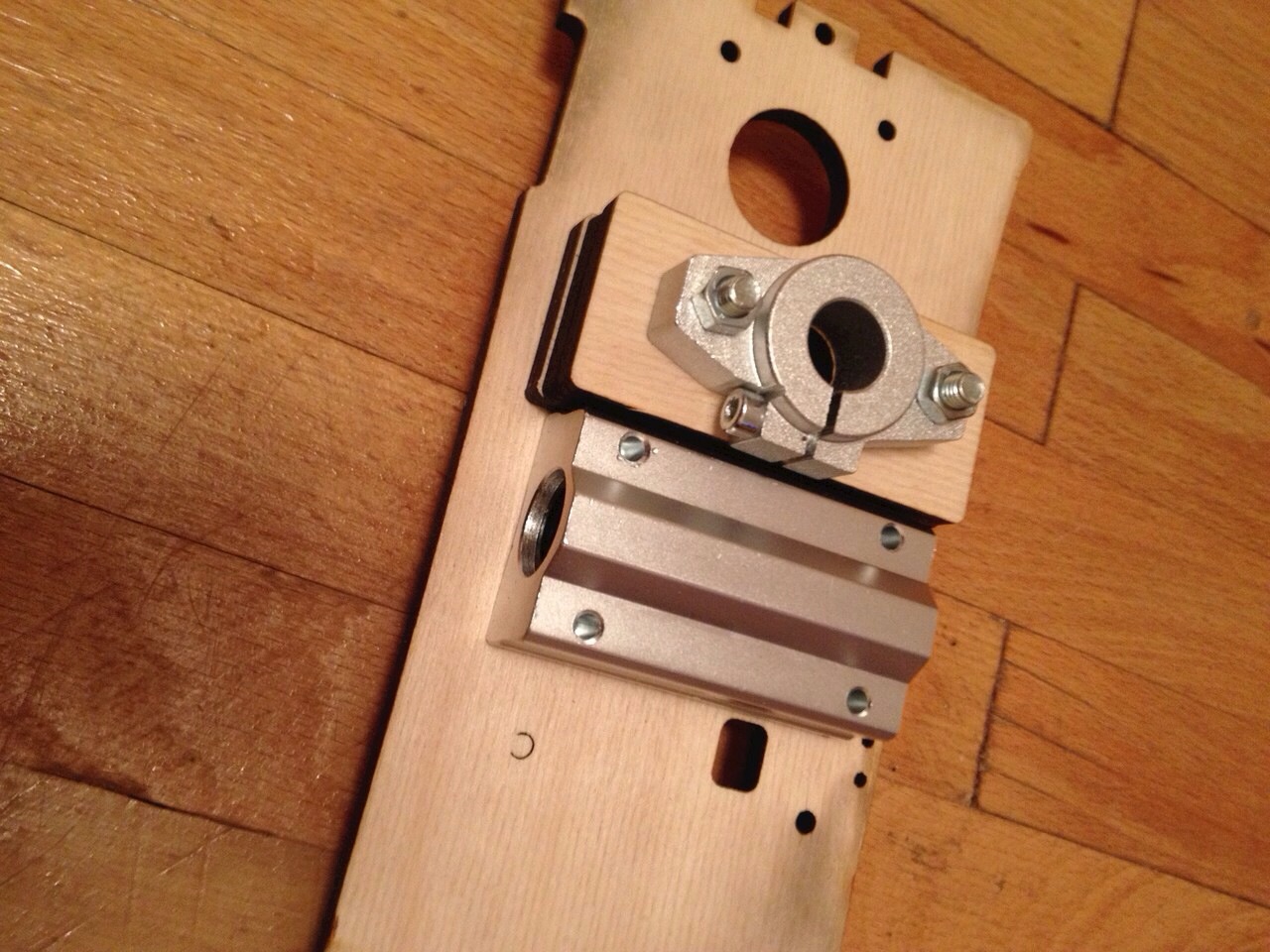

Насчет блока для z-направляющих, реализовал такое решение (прикладываю фото)

Отличный вариант! У меня под рукой такого не было. А вертикальные направляющие никак 12 мм? Сейчас и я бы потолще поставил. У меня 8 мм. Гнутся..

Toshik писал(а):Насчет блока для z-направляющих, реализовал такое решение (прикладываю фото)

Круто, это ведь какие-то мебельные зажимы, да?

Blink99 писал(а):Круто, это ведь какие-то мебельные зажимы, да?

Это SHFx

Екатеринбуржец писал(а):Отличный вариант! У меня под рукой такого не было. А вертикальные направляющие никак 12 мм? Сейчас и я бы потолще поставил. У меня 8 мм. Гнутся..

Ага, вертикальные - 12мм.

Добавлено спустя 1 минуту 7 секунд:

leprud писал(а):

Blink99 писал(а):Круто, это ведь какие-то мебельные зажимы, да?

Это SHFx

Да, они самые

Добавлено спустя 2 минуты 16 секунд:
Правда, сейчас я не уверен, что стоит ставить по два зажима на каждую направляющую. Вроде и одного верхнего хватило бы. Но, лучше перебдеть

Блин не заглядывал некоторое время а тут уже понаписали.
Продолжаю постепенно мастерить, заказал шпули и ремни, осталось только прикупить электронику и хотэнд и можно воевать дальше.

Быстро посты пишутся но не быстро дело движется заказал электронику
http://www.aliexpress.com/item/1pcs-Meg ... 78266.html
Родную принтрботовскую все таки в итоге решил не покупать, что то дофига она выходит, да и если потом перекинуть куда в другое место надо будет не особо и перекинешь.
Радиаторы на микрухи драйверов
http://www.aliexpress.com/item/Free-shi ... 55549.html
Горячий стол
http://www.aliexpress.com/item/Free-shi ... 48937.html
И к нему пружины и термисторы.
http://www.aliexpress.com/item/15pcs-3D ... 98092.html
http://www.aliexpress.com/item/10Pcs-lo ... 88550.html
Теперь остается ждать.

Сегодня получилось как раз пораньше разделаться с работой по пути домой заскочил на почту и забрал приехавшую электронику. )
Упаковка конечно ни в одни ворота, тупо покидали в коробку и все. Но радует то что блоки электроники (ардуинка, рампас, индикатор и драйвера)все в отдельных антистатических пакетах, драйвера уже идут с радиаторами для них хотя в лоте это и не написано (на картинке и в описании не было так что дозаказывал радиаторы отдельно, ничего страшного цена маленькая так что запас будет) качество пайки конечно блин еще то даже флюс не смыт, одним словом, Китай блин. Пока собрал все в кучу поставил джамперы на дробление шага 1/16 теперь надо купить термоклей и пришпандорить радиаторы драйверов хотел его по пути купить но не было в магазине. Дальше уже буду смотреть как и что прошивать ну и разумеется пока просто погоняю на столе потом уже все закреплять и прикручивать.

Вот как собственник и эксплуататор подобного девайса - увыс вы ошиблись в выборе. Оно имеет много неустранимых конструктивных недостатков. Как понял - постарался перейти на более совершенный девайс.

Ничего страшного. Не получиться с этим возьмем другой. У меня сейчас на 90% дорисован гибрид Prusa i3 и Graber i3 с учетом того дабы отсюда можно было снять направляющие и втулки и туда поставить. так что вариант Б есть
