Треугольная деталь из чего?

там трубка из фторопласта ? не тонковата она не согнется ?

pamalofeev писал(а):Треугольная деталь из чего?

фанера, лазерная резка, но, по сути, хоть из чего сделай.

тест провалился( трубка тонковата, почему-то образуется пузырь в месте входа в блок и пруток застревает. на другом хотенде такой фигни не было

фторопласт течёт под давлением, надо обойму для него делать какую-то

Хочу попробовать сделать хотенд наподобии E3D AllMetal. Кто нибудь в курсе как он вообще в оригинале, хорош?

obdiy писал(а):ну что ж. пока все ломают голову над лучшим теплоизолятором, я решил, что один из лучших всё равно воздух и посему представляю вам своё творение.

неправильно. Фторопласт до металла убрать - пруток должен идти на открытом воздухе. Поставить на него обдув.

без фторопластовой направляющей пруток может согнуть при увеличении силы давления (например, пробка поднимется высоко)

IliaMoroz писал(а):Тогда шаманим. На токарнике надо сделать лайнер из фторопласта с внутренним отверстием 1.8 мм.
Фаска нужна, если отверстие делается только сверлом без обработки концевой фрезой Ф4 мм.

"Шарик! Ты балбес!"(С)Кот Матроскин. Это я про себя.
Спасибо за участие! Пока с Вами вели дискуссию пришла мне в голову светлая мысль.
Все оказалось просто. Упустил из виду тепловое расширение материалов в хотенде, и получилось что при нагревании появлялся зазор между PTFE лейнером и нагревательной головкой. Корпус из PEEK расширялся сильнее чем лейнер и гайка нормально не прижимала лейнер к нагревательной головке. На горячую протянул прижимную гайку и все нормально заработало.

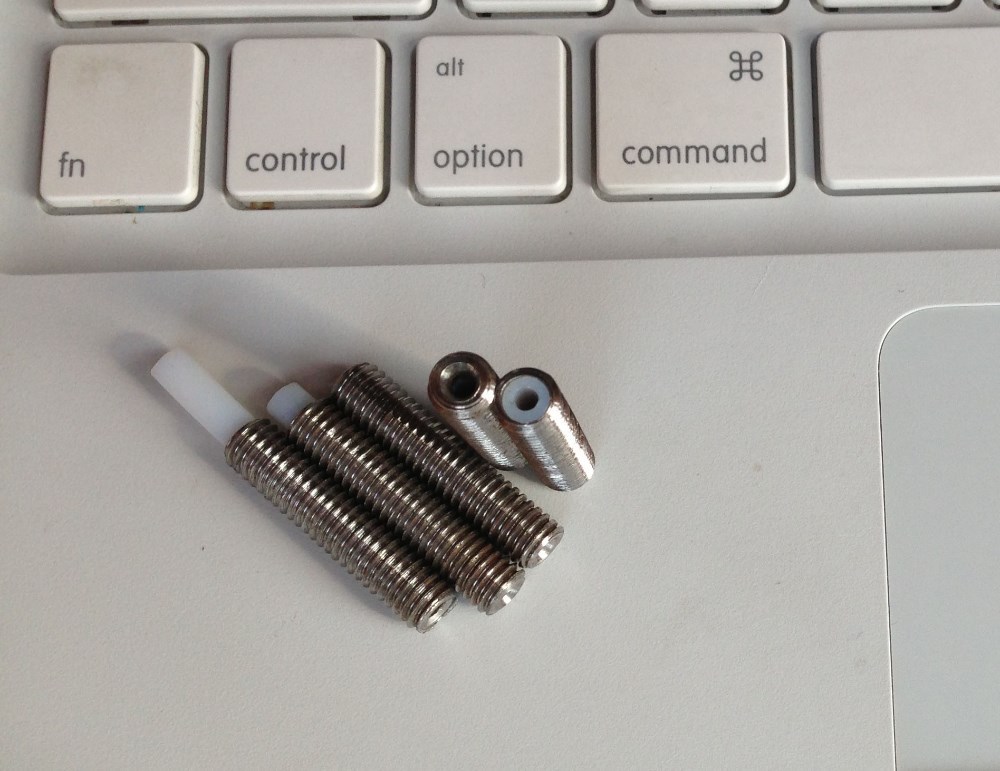

Удалось повторить нержавейку с фторопластовой трубкой внутри на ХотЭнд МК7 (и его аналоги). Своей фотки пока нет, выкладываю протопип http://www.aliexpress.com/item/3D-Print ... 28122.html.
М6 L26, лайнер Ф4хФ2.
Выточен из болта А2 (жаропрочная сталь). Ведется доработка. Сделал больше конус на входе прутка. Жду Ваших пожеланий.

Не забывайте, что сопло со стороны фторопластового лайнера. Не перепутайте.

IliaMoroz писал(а):Удалось повторить нержавейку с фторопластовой трубкой внутри на ХотЭнд МК7 (и его аналоги). Своей фотки пока нет, выкладываю протопип http://www.aliexpress.com/item/3D-Print ... 28122.html.
М6 L26, лайнер Ф4хФ2.
Выточен из болта А2 (жаропрочная сталь). Ведется доработка. Сделал больше конус на входе прутка. Жду Ваших пожеланий.


Не забывайте, что сопло со стороны фторопластового лайнера. Не перепутайте.

5мм от края, сними до диаметра 5мм, будет лучше(как у оригинала)

obdiy писал(а):
5мм от края, сними до диаметра 5мм, будет лучше(как у оригинала)

Ок. Вкурил...
А вырез ближе к нагревательному блоку или к входу прутка (туплю)?

IliaMoroz писал(а):Удалось повторить нержавейку с фторопластовой трубкой внутри на ХотЭнд МК7 (и его аналоги). Своей фотки пока нет, выкладываю протопип http://www.aliexpress.com/item/3D-Print ... 28122.html.
М6 L26, лайнер Ф4хФ2.
Выточен из болта А2 (жаропрочная сталь). Ведется доработка. Сделал больше конус на входе прутка. Жду Ваших пожеланий.


Не забывайте, что сопло со стороны фторопластового лайнера. Не перепутайте.

дык объясни чем без фторопласта хуже? Вот я ща испытываю e3d (работы киевского мастера) на 3мм - могу сказать что точно не хуже моего j-head.

karabas2011 писал(а):дык объясни чем без фторопласта хуже? Вот я ща испытываю e3d (работы киевского мастера) на 3мм - могу сказать что точно не хуже моего j-head.

И кто сказал что хуже?
Я просто пробую разные конструкции, технологии, варианты. К примеру, для е3d надо развертку. На 3 мм разверток хоть попой жуй (читаем, как жевать, а не фалический орган), я 1.8 мм нашел две, 1.9 - одну, 2 мм - одну. Или хочешь сказать, что можно и без разверток? На форумах говорят, что с фторопластовым лайнером хорошо, проверяю. Заодно изменилась схема термобарьера из ПЕЕК для Макергаровской головы ,стала похожа больше на J-head (J-head уже приехала, но как оказалось, и с ней не так всё просто и удобно. Цельное сопло имеет свои минусы при больших объемах печати). Без лукавства, e3d свою схему стальной трубки взяли с МК7 и его улучшений. А второпластовый лайнер в МК7 (и его аналогах) стали применять недавно.
Первоначально задача была изменить Макергаровскую голову с её выпадающим ПЕЕКом. Ну и затянуло немножко.

IliaMoroz писал(а):

obdiy писал(а):
5мм от края, сними до диаметра 5мм, будет лучше(как у оригинала)

Ок. Вкурил...
А вырез ближе к нагревательному блоку или к входу прутка (туплю)?

к нагревателю. там место узкое и тепла меньше проходить наверх будет

E3D в солидворксе https://grabcad.com/library/e3d-hot-end-1
