IliaMoroz писал(а):Интересна фотка планетарки. А то антенщики пишут, что планетарка пятиступенчатая (врут наверняка). Лежит на рынке за 1800р - присматриваюсь.
На "просто редуктор с двигателем" её сложно переделать? Наверняка сперли со склада, в масле. Ответная часть присутствует.

А что за ответная часть? очень интересно фотку. Ниже фотки с моим извратом ответной части
Переделывал под брушлесс двигатель для своего токарного станка.

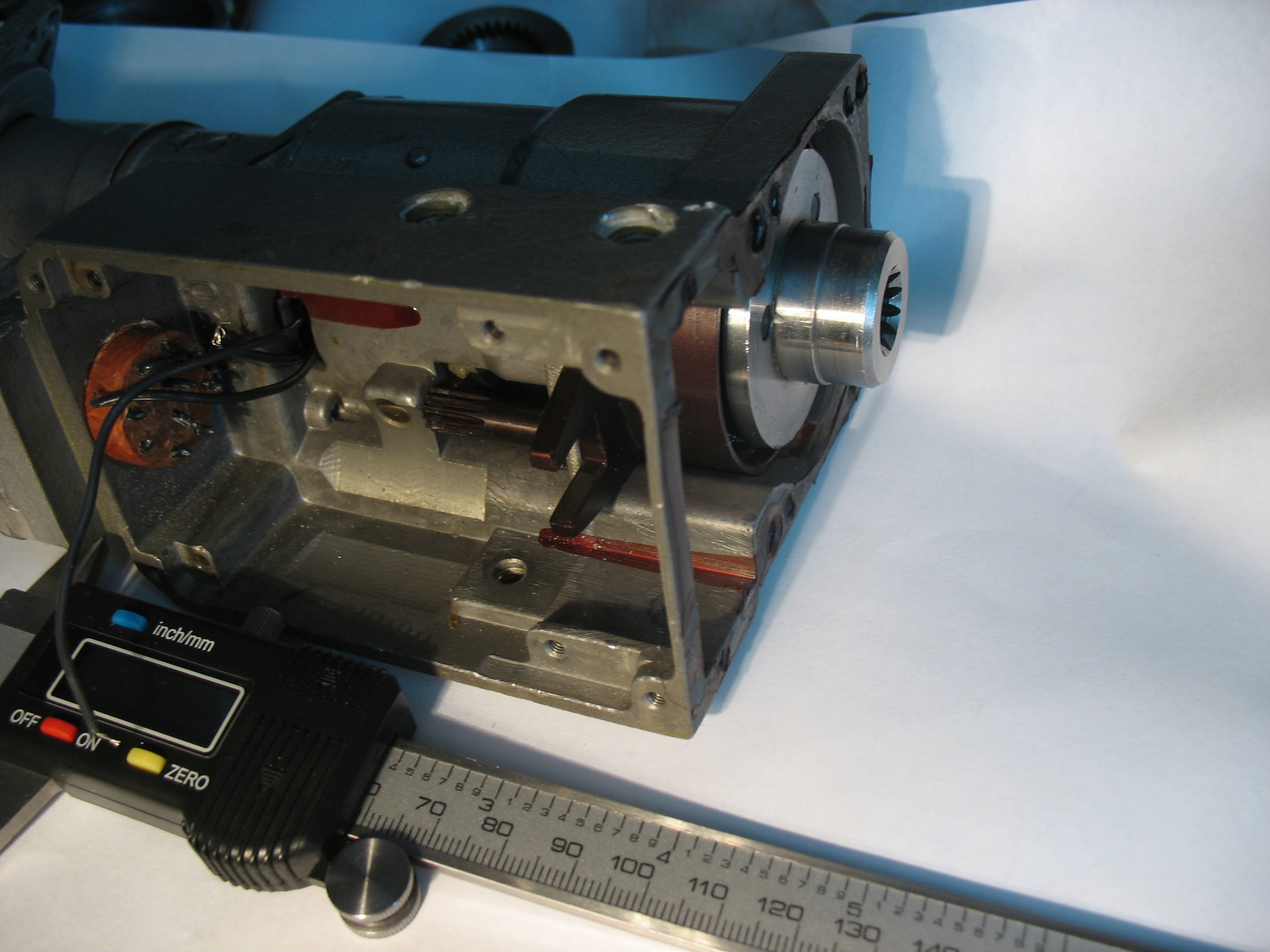

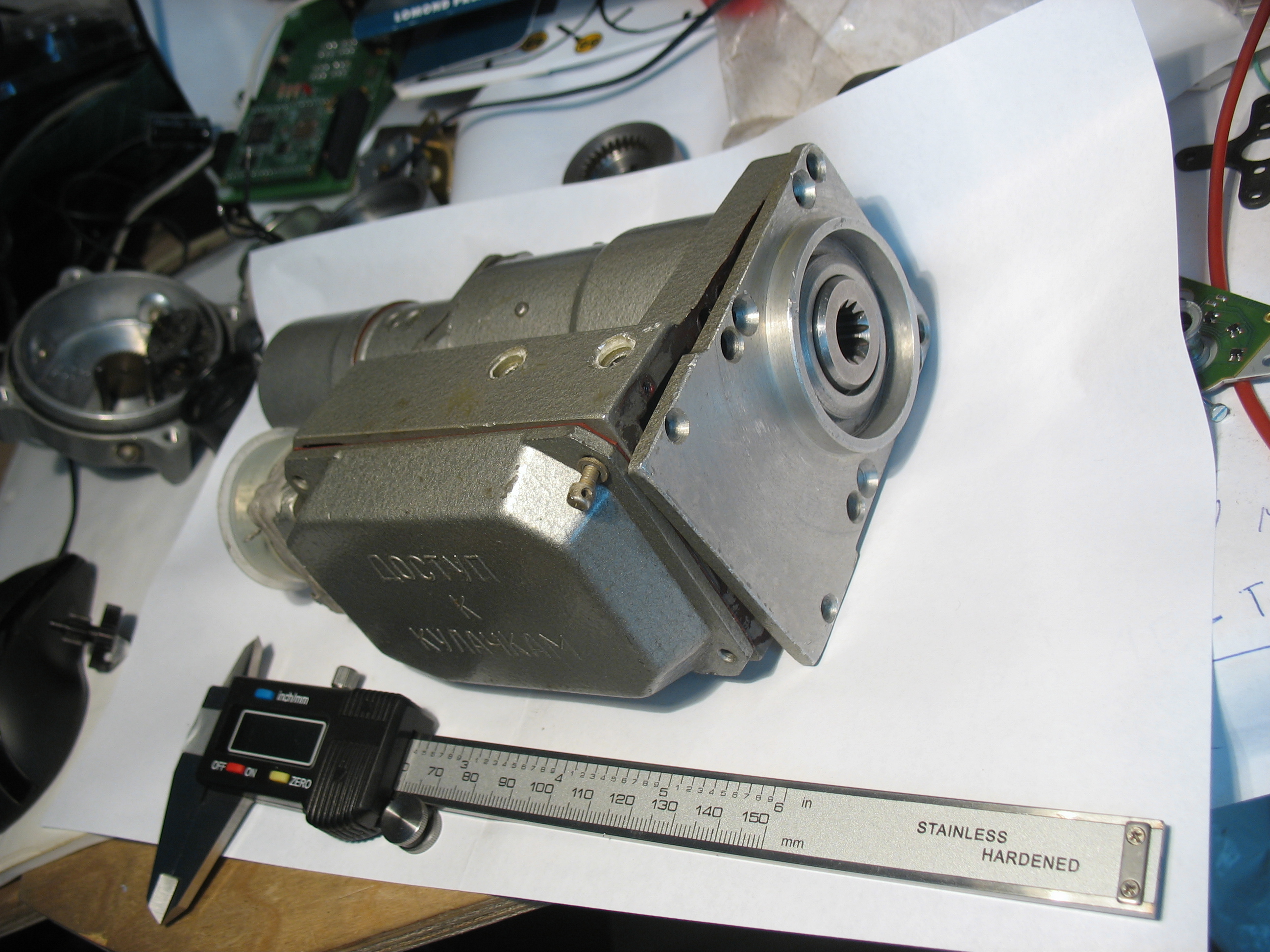

Все выкинуто из "доступ к кулачкам":

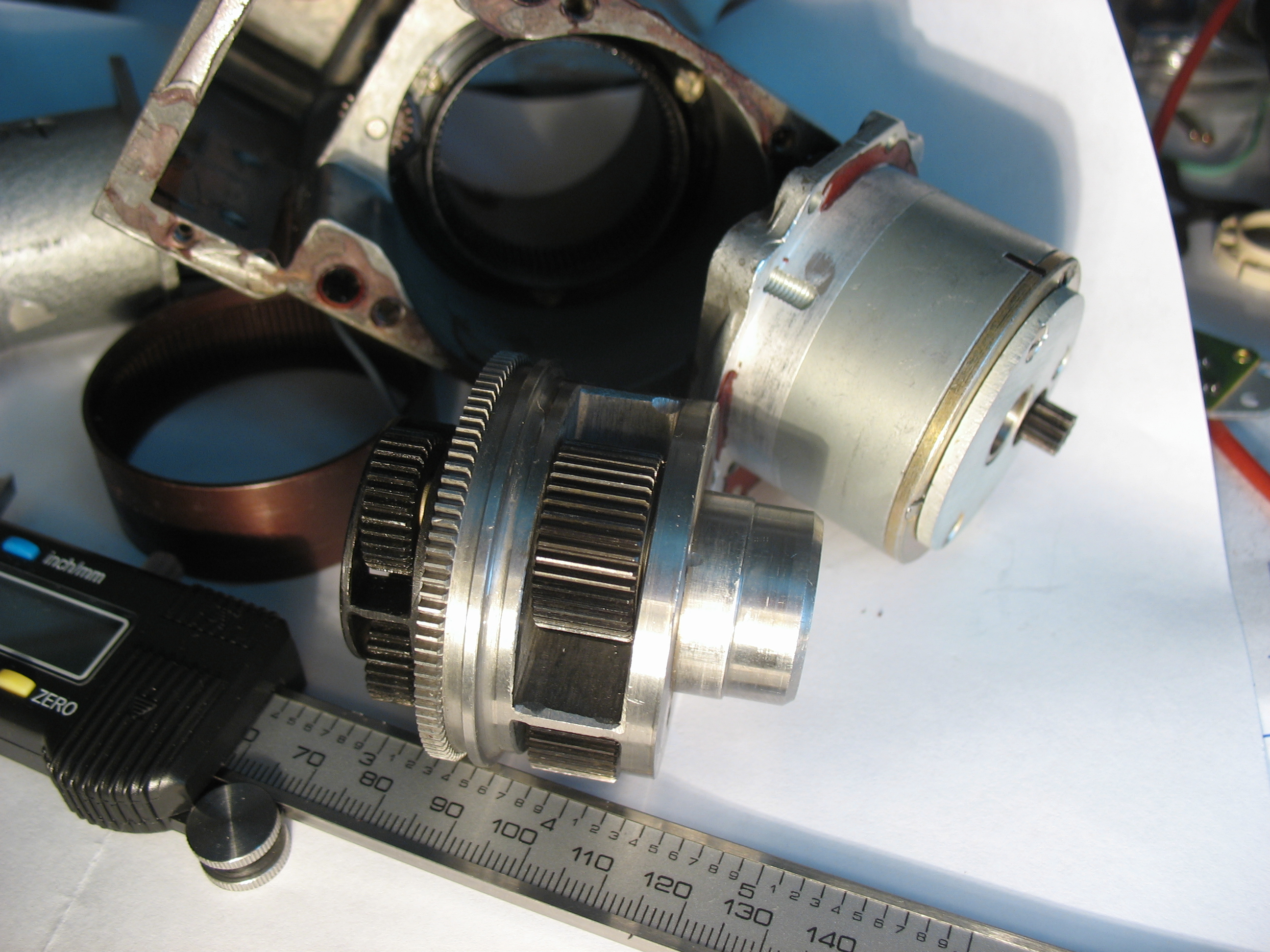

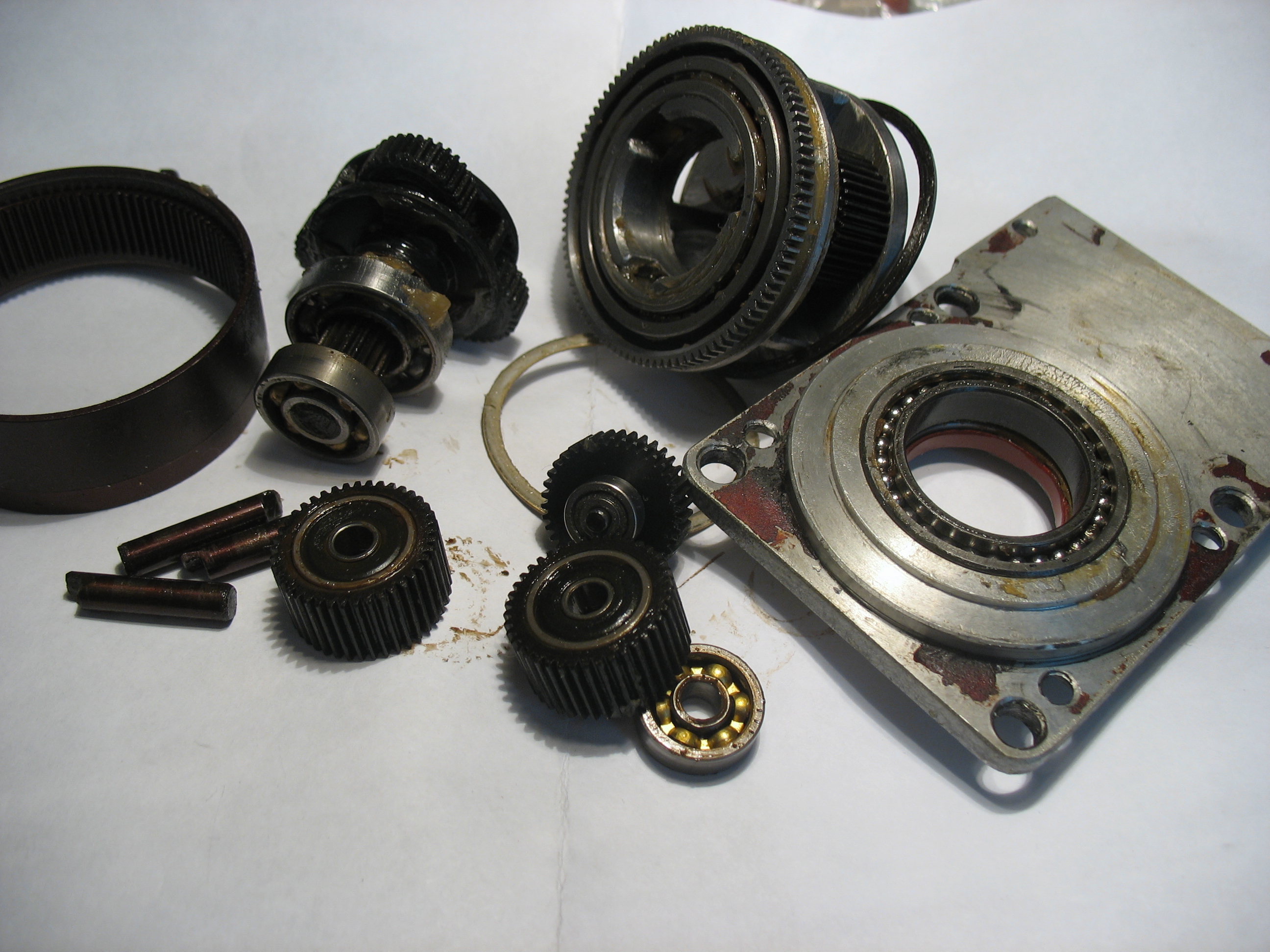

2 редуктора, нижний - планетарка

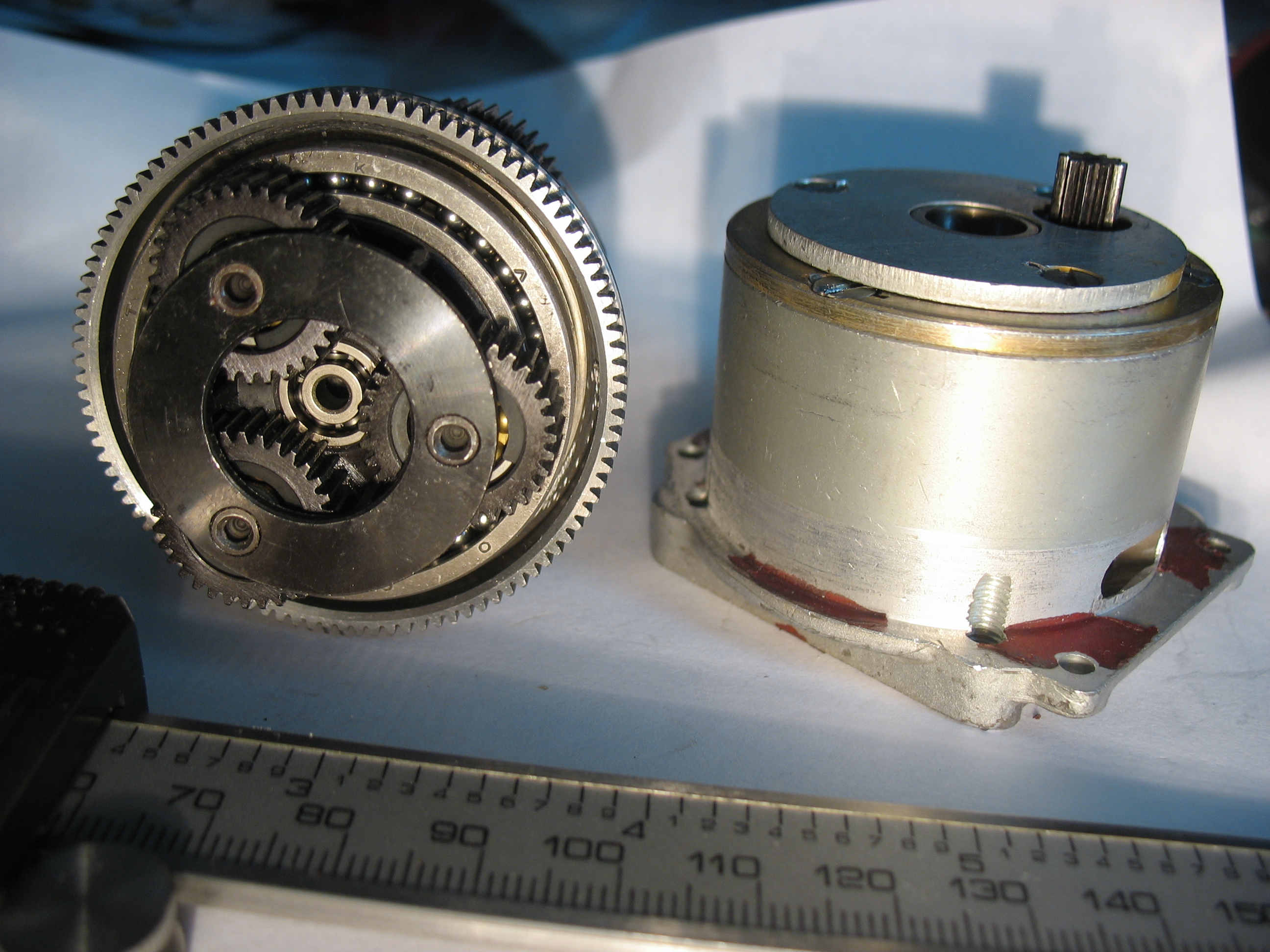

Левый - планетарка:

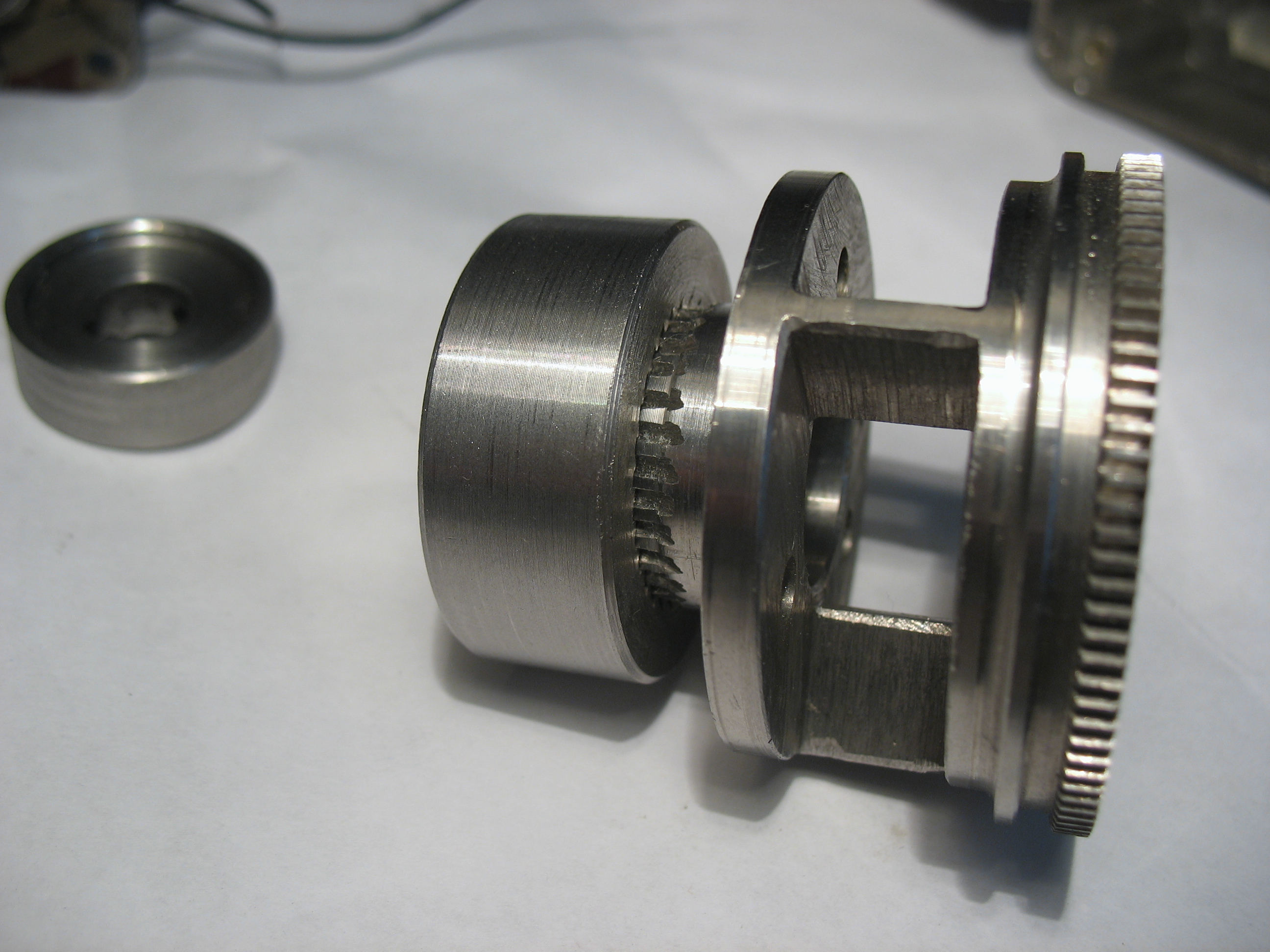

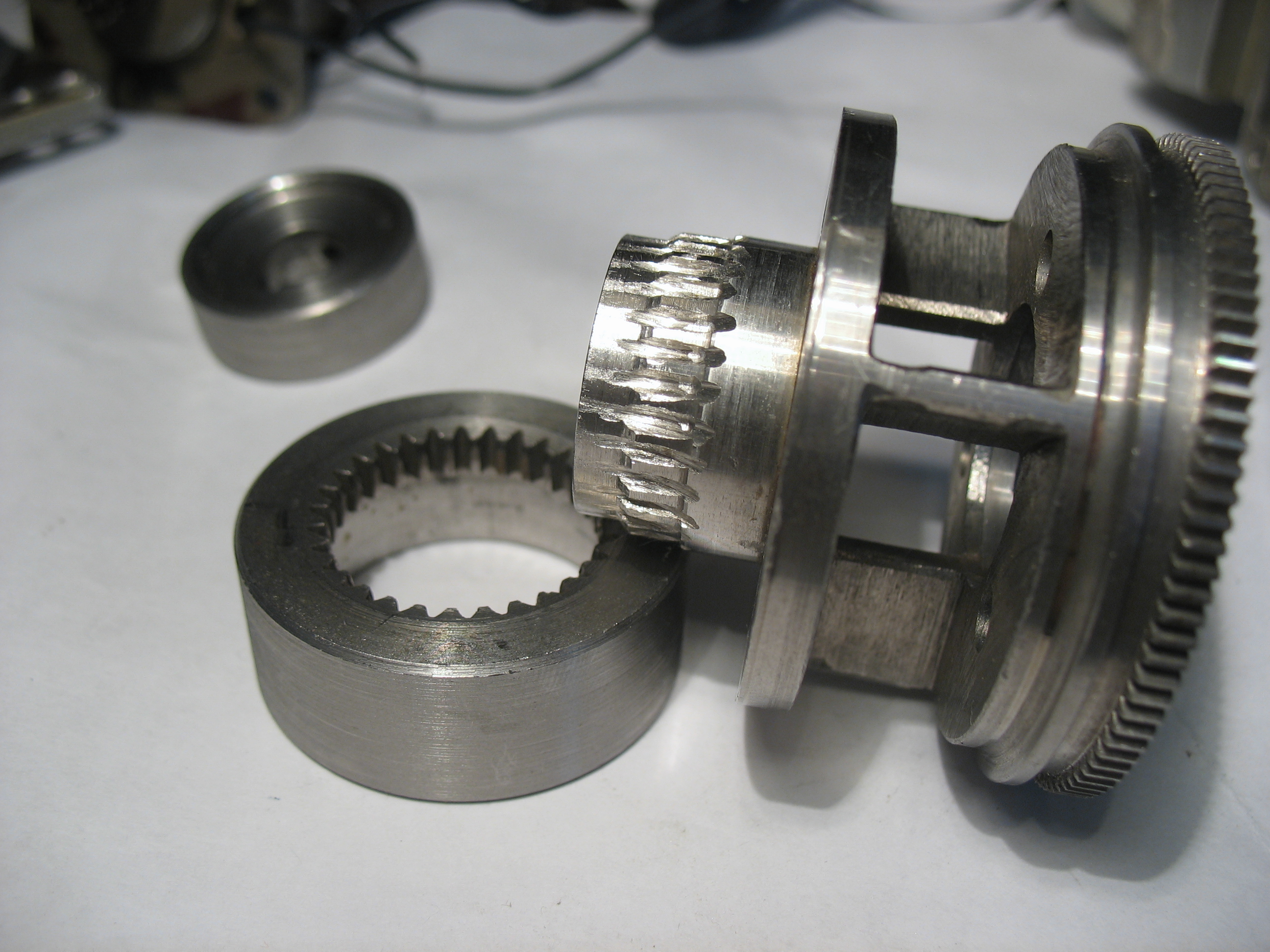

Вот мой изврат с доработкой выходного вала под токарный станок, слева- зубчатая шайба токарного станка, справа - корпус планетарки электромеханизма:

День работы и типа подошло


Это архивные фотки, есть еще не сфотканные 2-х скоростные электромеханизмы, скорость переключается планетарным редуктором - вынос мозга, я не все понял как он работает

Добавлено спустя 7 минут 17 секунд:
тут разнуе названия электромеханизмов для гугления фоток:
forum35/topic11124-15.html#p231572

А скорость, скорость-то какая?

Мне трудно сказать какая у них скорость, я из них сразу выкидывал коллекторник, на брушлессе он у меня токарный станок крутил быстрее чем я рукой кручу, вот все мои замеры скорости
Но, по названию нашел обьяву, где указана скорость:
http://monitor.espec.ws/section12/printview101944.html

поворот на 180 градусов занимает - 9-13 сек
стало быть полный оборот 18-26 сек
это 2.3 - 3.3 RPM.
Медленно!

Ну похоже он (планетарка).
Во вторник ответную часть пофоткаю, да по рынку гляну где еще лежит аналог. Там ничего военного - короткий вал около D20 вставлен в внутреннюю зупчатую шестерню в натяг.
По скорости - самый то для большего диаметра камеры.
Как Вы Дмитрий механическое ограничения поворота сняли? Без проблем?
Такую ДУРУ (планетарка) в шуроповерт вставить. В век не развалится!
Спасибо Дмитрий за помощ. А то я к Китайским шуроповертам присматривался. Все думал, как их три в один блок перебрать (трехступенчатая планетарка)

om2804 писал(а):поворот на 180 градусов занимает - 9-13 сек
стало быть полный оборот 18-26 сек
это 2.3 - 3.3 RPM.
Медленно!

В первом блоке, ну который справа, одну шестеренку выкини. Вот тебе и скорость в два раза быстрее начальной. Правда теряем в мощности.
А что делать...

коллеги, а волновые редукторы не рассматривали ?
вроде задача как раз для них

setar писал(а):коллеги, а волновые редукторы не рассматривали ?
вроде задача как раз для них

setar.
Вы тоже ленитесь тему полностью читать?
Рассматривали. Пока нашли только промышленные варианты.
Ну те что как трактор стоят...
http://plasma.com.ua/reductor/motor-red ... duct1.html
Минус - переменный двигатель. Частота вращения регулируется частотой тока.

Надо чтоб до 20 RPM выжал хотябы. Обязательно регулируемая скорость вращения. Усилие в 250кг и не нужно

IliaMoroz писал(а):В первом блоке, ну который справа, одну шестеренку выкини. Вот тебе и скорость в два раза быстрее начальной. Правда теряем в мощности.

Я так и делал. Сейчас глянул в этот первый блок, там у меня одна шестерня оставлена (было 4). Вообще, это конструктор "собери себе редуктор сам с любой редукцией"

IliaMoroz писал(а):Как Вы Дмитрий механическое ограничения поворота сняли? Без проблем?

А там нет механич. ограничения. Все через концевики, если на двигатель подать напряжение в обход концевиков, то будет "Continuous rotation". Только разбирается эта дура долго, как и все самолетное. Все винты на краске или на проволочных пломбах. С краски сдергивал винты термофеном

Добавлено спустя 1 час 7 минут 31 секунду:
Вот еще информация по двигателям из этих механизмов: д10-ару
http://www.kizlyar-kemz.ru/produkciya/p ... 0-a-u.html
Вот тут:
http://priazovie.org/yelektromotor_d-10aru.html
Напр. пит. - 27 В.
Мощность - 10 Вт.
Скорость врашения -1100 об/мин.
Если поставить двигатель на 10000 об/мин. то и будет 20 RPM, но подразумевает колхоз.

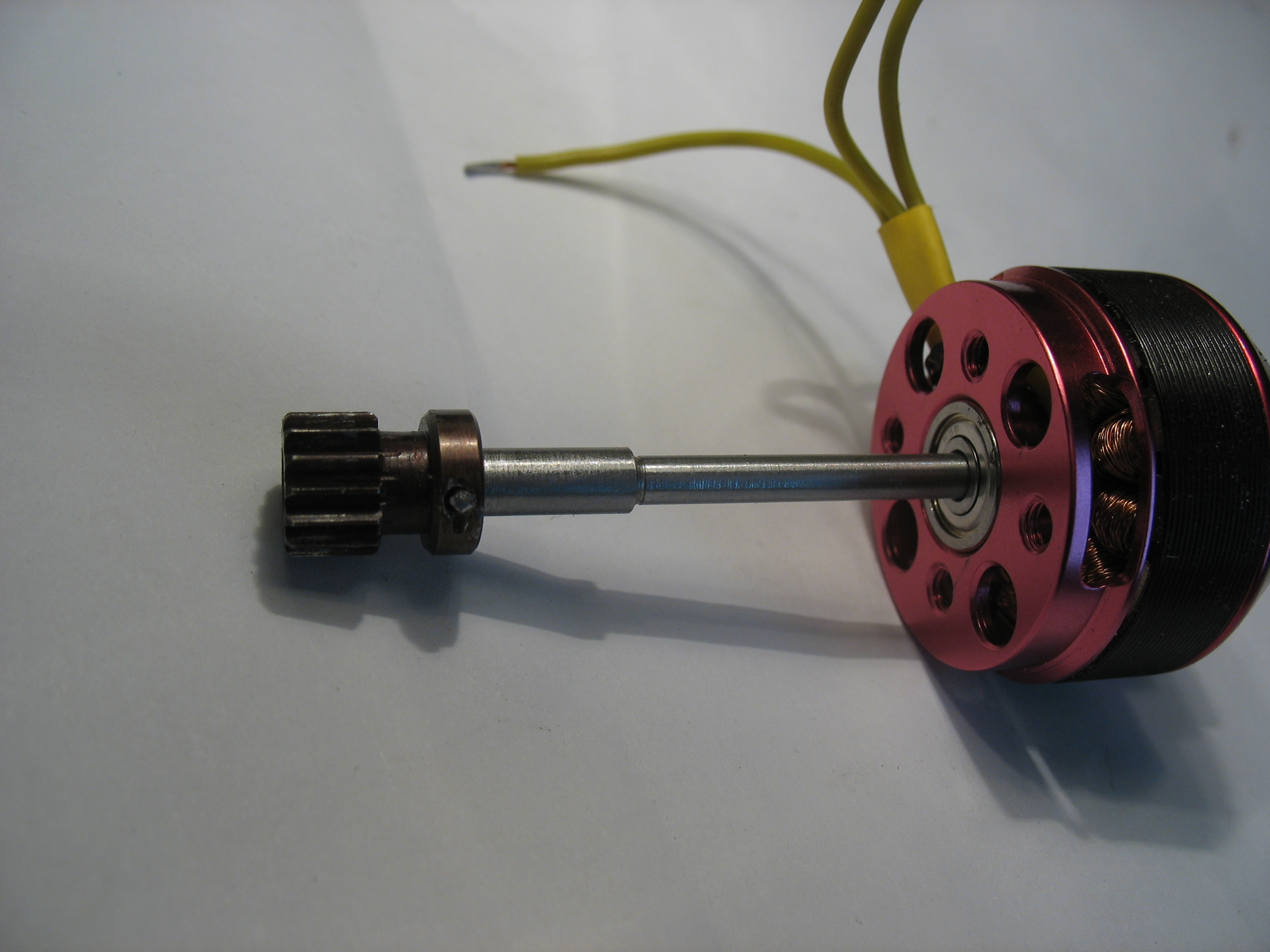

Снял крышку у двигателя, в сумме "электромагнитная муфта" и коллектор занимают 50% объема . А вот такая шестерня с того двигателя, переставил на брушлесс.

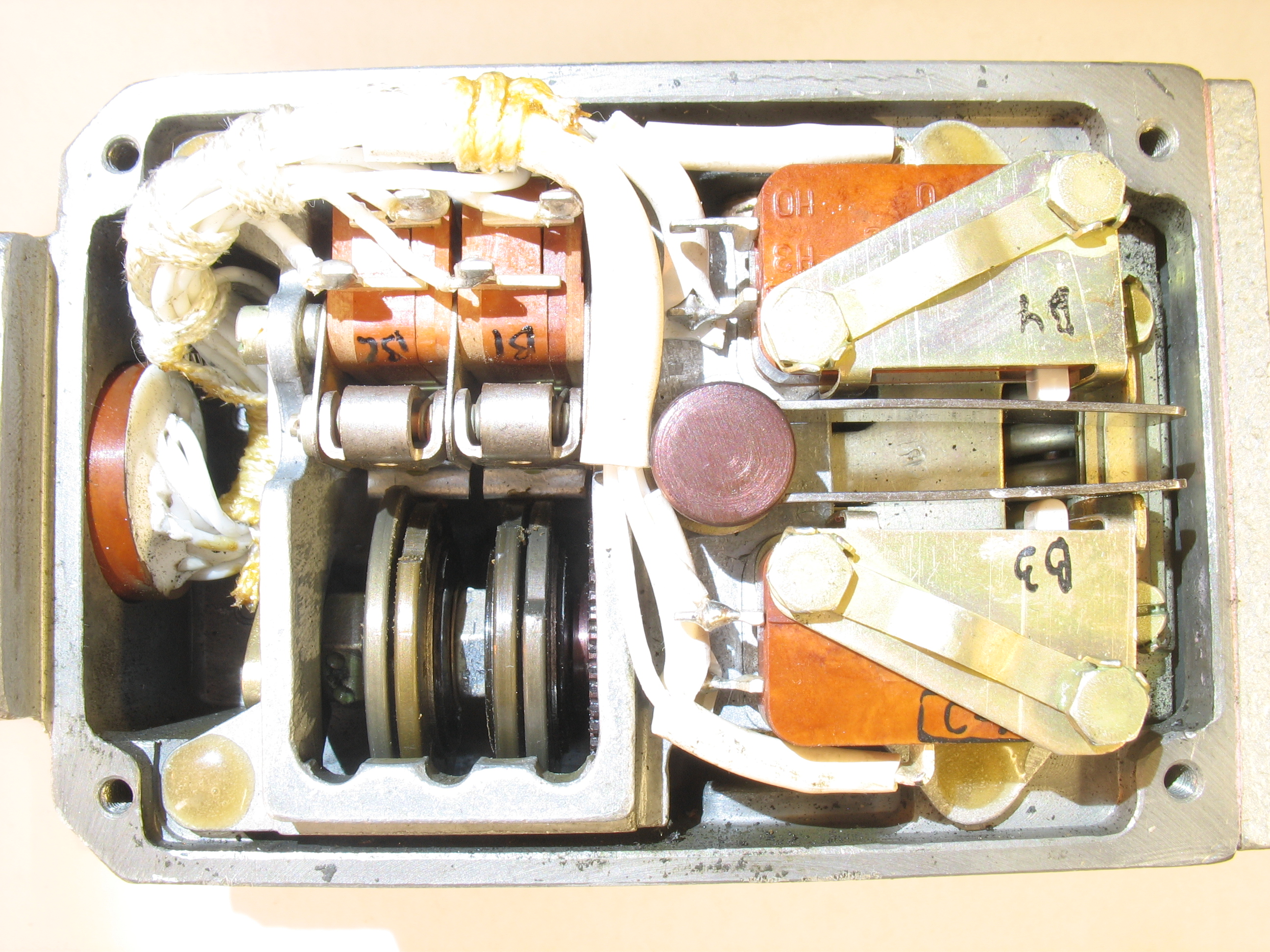

Сфоткал "доступ к кулачкам", вот такая крутотень

Левые концевики - ограничение вращения по углам.
Правые - отключение двигателя по перегрузке от механич. усилия. Под концевиком виден один виток пружины, который замеряет усилие планетарного редуктора. Пружинка сжимается примерно от 70 кг.
om2804, этот экземпляр к тебе и уедет. От 12v работает, но конечно хуже. Я на двигателе снимал тормозную муфту, потом поставил обратно, но не зафиксировал стопорной пломбой, если что - инспектируй этот узел.
Схемы включения:
http://an-air.org.ua/tag/mpk-13a-5
http://an-air.org.ua/principialnaya-sxe ... atora.html
Т.е. 9 пин - земля, 7,8 - вращение в разные стороны, все контакты разьема подписаны.
И обычно для чего применяют в народном хозяйстве
http://www.cqham.ru/sat.htm

принтероиды поработили учителя

Сам дурак
Ага, купил мендел 90 у setar.
Вот такие пружинки в электромеханизме:

Найс, спасибо!

Поговорим о пластике.
Не всякий пластик годится для 3D принтера. Я прекрасно понимаю ребят с Нижнего Тагила, которые берегут заветную формулу от посторонних. Это их хлеб (да и то что намазано на хлеб). Попробую порассуждать на эту тему, а Вы, уважаемые форумчане, мне поможете.
Я нашел такую ссылку: http://www.polimerportal.ru/index.php/m ... s-plastik/
Обратите Ваше внимание на экструзионные пластики. Интересен их состав. Я знаю, что в АВС пластик добавляют РА (полиамиды и полиформальдегид, полибутилентерефталат и полиэтилентерефталат, поликарбонат). Я не химик, а своего химика я не могу заставить дать мне приемлемую рецептуру.
Давайте вместе попытаемся решит данную задачу. Я не обещаю Вам приз, золотые горы, или всеобщую признательность. Я знаю, что вопросом 3D печати занимаются разные люди. Я надеюсь только на коллективный разум (как бы это смешно не звучало).

Где-то я читал, что АБС с поликарбонатом более хрупкий. Особенно после вторичной переработки (это касается корпусов старых мониторов). Добавляют какую-то секретную добавку...
Из чистого АБС в промышленности сейчас уже, наверно, ничего не выпускают. Слишком мягкий.
Также читал, что нельзя смешивать АБС и полистирол, тоже хрупкий в итоге.

Для экструзии нам важна текучесть расплава. Чем она выше, тем выше производительность. Из отечественных марок самый текучий нашёл только 2332.

Если про вторсырьё, то это корпуса с тонкими стенками. Например корпуса флоппи-дисков. Такие корпуса делают из АБС с высокой текучестью

Добавлено спустя 19 минут 9 секунд:

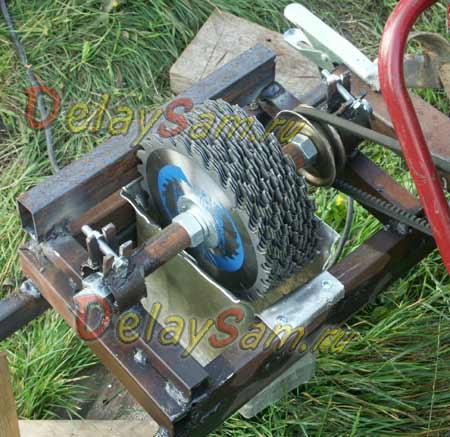

Нашёл вот такой вот шредер из дисковых пил. Предназначен для веток и прочего садового мусора, но думаю и пластик будет грызть. Вот только шпильки на 20 не встречал. может есть пилы с меньшим диаметром для крепления? Ну или можно попробовать болгаркой сделать пилы из шайб.
