Переработка пластика. Производство нити

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Переработка пластика. Производство нити

Сообщение om2804 » 02 фев 2013, 05:56

Переработка пластикового мусора
Поиск новых материалов для печати
Производство нити из гранул

Ссылки
Экструдер для HDPE | Lyman Extruder | Filastruder | FilaMaker | FilaFab | ExtrusionBot | STRUdittle | Экструдер с cyber-place.ru
Perpetual Plastic Project | О рецикле на reprap.org | X3der | MO.RE.SYS. 3D (YALFE 3)


Литература по переработке полимеров
Мантиа - Втор. переработка полимеров.djvu
Мантиа - Втор. переработка полимеров
(7.78 МиБ) Скачиваний: 4156
Последний раз редактировалось om2804 10 июн 2013, 00:22, всего редактировалось 11 раз(а).
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Переработка пластика. Производство нити

Сообщение om2804 » 07 ноя 2014, 21:51

Стекловата обычная. В строй центрах не проблема найти. Вот только она рушится. Так что аккуратнее, не допускайте попадания в глаза
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Переработка пластика. Производство нити

Сообщение mairbeg180676 » 10 ноя 2014, 21:22

Без намотчика блин никуда не деться,гранулят LG плавится идеально,пруток выходит 1.75 и без намотчика,стоит только китайский гранулят засыпать и все нить тянет то с утолщениями то тонкая.поделитесь если не трудно знаниями на счет устройства намотчика!
mairbeg180676

Сообщения: 19
Зарегистрирован: 28 апр 2014, 13:05

Re: Переработка пластика. Производство нити

Сообщение om2804 » 11 ноя 2014, 01:25

Разжевывали уже вроде не раз. Тянущее устройство, которое тянет с постоянной скоростью. Желательно измеритель диаметра прутка если после экструдера пляшет диаметр. На основе его показаний подкручивать скорость тянущего. Далее идёт напитка на катушку большого диаметра (чем больше, тем лучше). С каждым оборотом катушки направляющая для прутка сдвигается на диаметр прутка + допуск. Так намотается виток к витку
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Переработка пластика. Производство нити

Сообщение setar » 11 ноя 2014, 09:59

mairbeg180676 писал(а):Без намотчика блин никуда не деться,гранулят LG плавится идеально,пруток выходит 1.75 и без намотчика,стоит только китайский гранулят засыпать и все нить тянет то с утолщениями то тонкая.поделитесь если не трудно знаниями на счет устройства намотчика!

гугли "filawinder"
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Переработка пластика. Производство нити

Сообщение stepmotor » 12 ноя 2014, 18:29

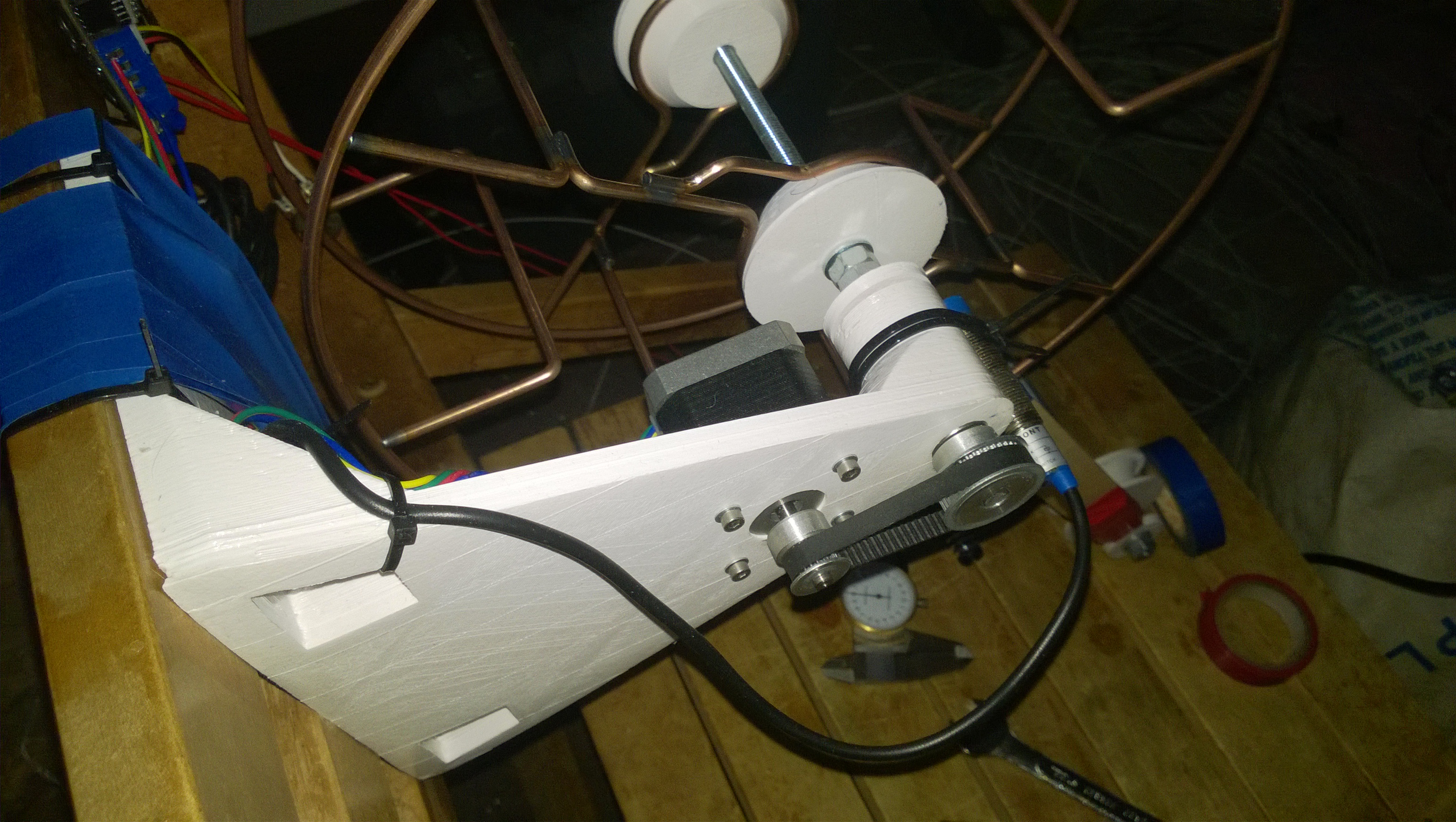

Я пробовал напечатать намотчик, работает нормально но только наматывает катушки до 1 кг. Большие катушки уже тяжело весят, а это не хорошо для пластиковой конструкции, да и шаговый двигатель начинает иногда шаги пропускать.. на качестве намотки конечно это не сказывается.


Контроллер сделал на ардуино нано и драйвере pololu. На видео натяжитель часто дергается, я в последствии это убрал добавив задержку после срабатывания датчика.


Файлы частей намотчика:
korpus.STL
(243.93 КиБ) Скачиваний: 194

podv.STL
(76.45 КиБ) Скачиваний: 205

rolik.STL
(1.7 МиБ) Скачиваний: 209

konus.STL
(75.28 КиБ) Скачиваний: 180


Подшипники использовал с маркировкой 688
Шаговый с фланцем 42мм
Зубчатый ремень http://ru.aliexpress.com/item/10pcs-lot ... 11755.html
Шкив 1 http://ru.aliexpress.com/item/10pcs-lot ... 21360.html
Шкив 2 http://ru.aliexpress.com/item/-/2007244839.html
Sergey-3D Printer :) Arduino 2560 + Ramps 1.4 + Leadshine DM422C. Firmware: Marlin. + my Filament extruder :)
+ My H-Bot 218\218\218mm \ Mega2560 \ DRV8825 \ Marlin-RC
Аватара пользователя
stepmotor

Сообщения: 331
Зарегистрирован: 19 май 2014, 18:05
Откуда: Россия, Московская обл.
Skype: sergius_efremov
прог. языки: Delphi,VB,PHP,MicroC,CVAVR
ФИО: Сергей Ефремов

Re: Переработка пластика. Производство нити

Сообщение radzin » 12 ноя 2014, 22:47

Нужно поддержку оси с другой стороны сделать с возможностью демонтажа чтобы больше кг наматывать.
radzin

Сообщения: 3
Зарегистрирован: 06 окт 2014, 23:31

Re: Переработка пластика. Производство нити

Сообщение MIHAnik22 » 13 ноя 2014, 13:39

Народ, извините если повтарюсь. Хотел узнать такую вещь. Дело в том что я сделал свой экструдер, он хорошо работает. Но только в начале, после прогрева минут 5. После некоторой работы гранулы перестают выдавливаться в сторону сопла и просто крутятся на месте вместе сшнеком. Нить идет но ужасно медленно. Что это может быть? Как с этим боротся? Труба у меня хоть и не вертикально расположенна но под углом.
MIHAnik22

Сообщения: 124
Зарегистрирован: 13 авг 2014, 09:20
прог. языки: Blitz3D, Processing
ФИО: Михаил

Re: Переработка пластика. Производство нити

Сообщение om2804 » 13 ноя 2014, 14:45

Опишите конструкцию. Похоже на пробку от перегрева. Расплавленный пластик слишком высоко поднимается
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Переработка пластика. Производство нити

Сообщение MIHAnik22 » 13 ноя 2014, 16:36

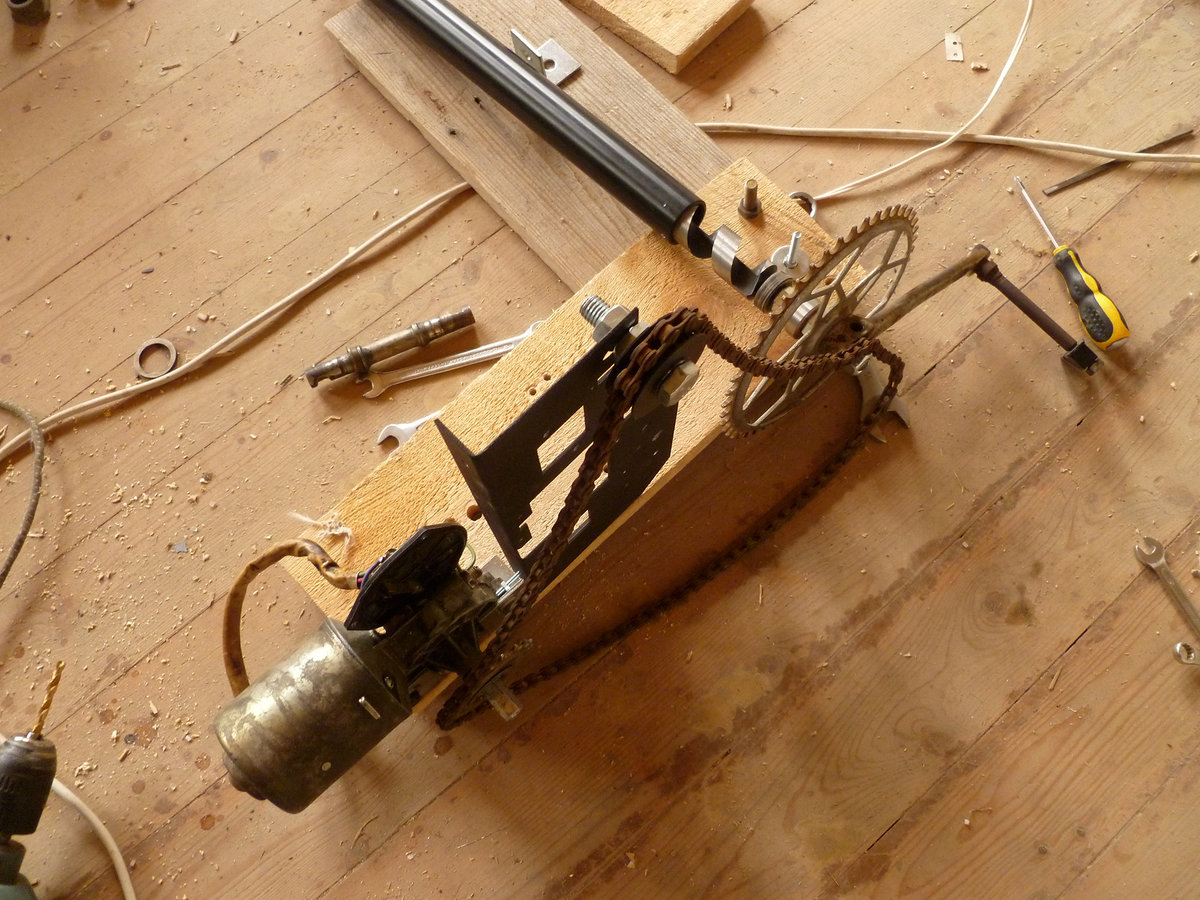

om2804, конструкция очень простая. Сейчас фотку скинуть не могу как он выглядит на данный момент. Но сильно он не изменился. Могу кинуть как я его фоткал последний раз. Вот такая труба, только она почти в плотную к шестерне большой счаз и отверстие для загрузки гранул чуть дальше от края. Ну и сопло. А так все так же...


Добавлено спустя 1 час 29 минут 3 секунды:
om2804, может мне охлаждать некоторую часть трубы чтобы пластик разогретый слишком высоко не поднимался?
MIHAnik22

Сообщения: 124
Зарегистрирован: 13 авг 2014, 09:20
прог. языки: Blitz3D, Processing
ФИО: Михаил

Re: Переработка пластика. Производство нити

Сообщение stepmotor » 13 ноя 2014, 16:55

MIHAnik22 писал(а):Народ, извините если повтарюсь. Хотел узнать такую вещь. Дело в том что я сделал свой экструдер, он хорошо работает. Но только в начале, после прогрева минут 5. После некоторой работы гранулы перестают выдавливаться в сторону сопла и просто крутятся на месте вместе сшнеком. Нить идет но ужасно медленно. Что это может быть? Как с этим боротся? Труба у меня хоть и не вертикально расположенна но под углом.


Перегревается труба, и термобарьер исчезает. А поэтому и давление пропадает.
Вариантов несколько.
-Или удлинить трубу со сверлом.
-Сделать термоизолятор, отсоединив часть трубы от нагреваемой части.
-Поставить радиатор(можно с принудительным охлаждением) на противоположную от сопла часть трубы.
Sergey-3D Printer :) Arduino 2560 + Ramps 1.4 + Leadshine DM422C. Firmware: Marlin. + my Filament extruder :)
+ My H-Bot 218\218\218mm \ Mega2560 \ DRV8825 \ Marlin-RC
Аватара пользователя
stepmotor

Сообщения: 331
Зарегистрирован: 19 май 2014, 18:05
Откуда: Россия, Московская обл.
Skype: sergius_efremov
прог. языки: Delphi,VB,PHP,MicroC,CVAVR
ФИО: Сергей Ефремов

Re: Переработка пластика. Производство нити

Сообщение MIHAnik22 » 13 ноя 2014, 17:47

stepmotor, Удволитворительным для меня является третий вариант. Спасибо, попробую чтонить придумать)
MIHAnik22

Сообщения: 124
Зарегистрирован: 13 авг 2014, 09:20
прог. языки: Blitz3D, Processing
ФИО: Михаил

Re: Переработка пластика. Производство нити

Сообщение stepmotor » 13 ноя 2014, 23:42

MIHAnik22 писал(а):stepmotor, Удволитворительным для меня является третий вариант. Спасибо, попробую чтонить придумать)


Я бы взял радиатор от процессора ПК у которого "мяса" побольше, просверлил в нем отверстие и посадил его на пасту. Как эксперимент пойдет но в дальнейшем все равно надо будет переделывать для стабильной работы.
Sergey-3D Printer :) Arduino 2560 + Ramps 1.4 + Leadshine DM422C. Firmware: Marlin. + my Filament extruder :)
+ My H-Bot 218\218\218mm \ Mega2560 \ DRV8825 \ Marlin-RC
Аватара пользователя
stepmotor

Сообщения: 331
Зарегистрирован: 19 май 2014, 18:05
Откуда: Россия, Московская обл.
Skype: sergius_efremov
прог. языки: Delphi,VB,PHP,MicroC,CVAVR
ФИО: Сергей Ефремов

Re: Переработка пластика. Производство нити

Сообщение om2804 » 14 ноя 2014, 00:07

А кокой диаметр и длина у трубы?
Грубо говоря у меня стоит радиатор - стальные пластины, которыми труба крепится к основанию. Труба 400 мм длиной.
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Переработка пластика. Производство нити

Сообщение stepmotor » 14 ноя 2014, 09:51

om2804 писал(а):А кокой диаметр и длина у трубы?
Грубо говоря у меня стоит радиатор - стальные пластины, которыми труба крепится к основанию. Труба 400 мм длиной.


У меня тоже труба общей длинной 400мм. под засыпку гранул использовал не пропил в трубе а два переходника (Переходник 3/4" наруж-1/2" внутр)

и один тройник 3\4

Воронку сделал из пластиковой бутылки из под газировки обьемом 2л. Предварительно аккуратно срезав резьбу с горлышка, воронка легко закрутится в 3\4.
Sergey-3D Printer :) Arduino 2560 + Ramps 1.4 + Leadshine DM422C. Firmware: Marlin. + my Filament extruder :)
+ My H-Bot 218\218\218mm \ Mega2560 \ DRV8825 \ Marlin-RC
Аватара пользователя
stepmotor

Сообщения: 331
Зарегистрирован: 19 май 2014, 18:05
Откуда: Россия, Московская обл.
Skype: sergius_efremov
прог. языки: Delphi,VB,PHP,MicroC,CVAVR
ФИО: Сергей Ефремов

Re: Переработка пластика. Производство нити

Сообщение ruut75 » 16 ноя 2014, 21:18

Сегодня добрался до филаструдера.

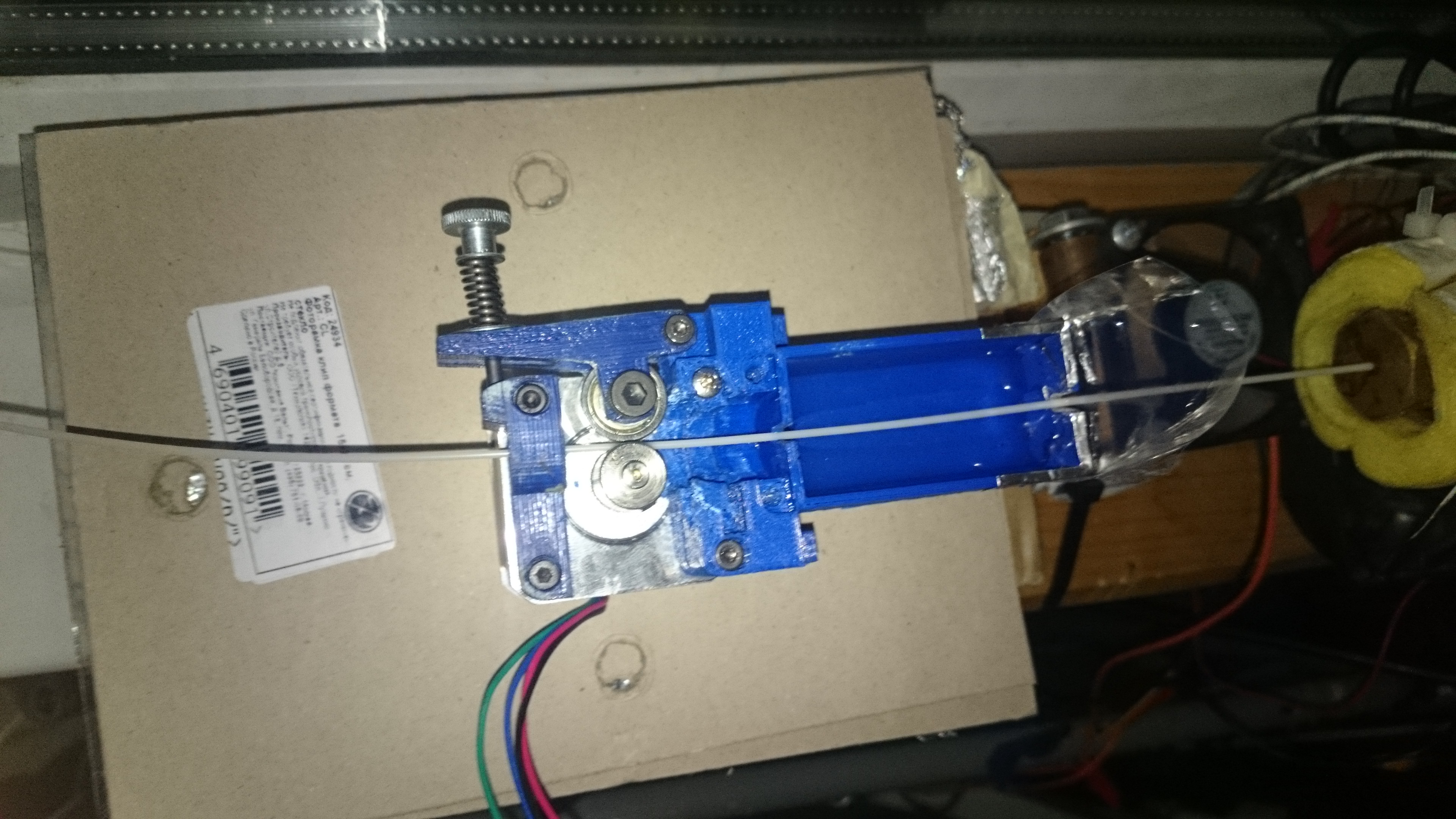

Собрал натяжное устройство из экструдера для солидула(лежал уже давно)+ приклеил не большую емкость с водой(как охлаждение,см. приложение).
Но не помогло,диаметр все равно очень сильно бьёт, на прутке длиной 6м от 1.42 до 1.92 (в основном было 1.53-1.65). При этом овальности не наблюдал. Пластик сушил(Kuhmo 750).
2014-11-16 17.12.41.jpg

Как понять в чем причина ? Пока думаю что проблема в самом экструдере(очень не равномерная скорость экструзии).
ruut75

Сообщения: 88
Зарегистрирован: 12 мар 2014, 21:25
