Переработка пластика. Производство нити

Сообщение om2804 » 02 фев 2013, 05:56

Переработка пластикового мусора
Поиск новых материалов для печати
Производство нити из гранул

Ссылки
Экструдер для HDPE | Lyman Extruder | Filastruder | FilaMaker | FilaFab | ExtrusionBot | STRUdittle | Экструдер с cyber-place.ru
Perpetual Plastic Project | О рецикле на reprap.org | X3der | MO.RE.SYS. 3D (YALFE 3)


Литература по переработке полимеров
Мантиа - Втор. переработка полимеров.djvu
Мантиа - Втор. переработка полимеров
(7.78 МиБ) Скачиваний: 4156
Последний раз редактировалось om2804 10 июн 2013, 00:22, всего редактировалось 11 раз(а).
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#
Вернуться к началу

Re: Переработка пластика. Производство нити

Сообщение how_eee » 25 сен 2014, 21:53

А что за мотор вращает катушку с пластиком? есть ли там редуктор? Чем включается, обычным концевиком?
Классная конструкция!
Аватара пользователя
how_eee

Сообщения: 628
Зарегистрирован: 05 янв 2013, 21:42
Откуда: Ташкент, Питер, Москва
Вернуться к началу

Re: Переработка пластика. Производство нити

Сообщение viatche » 25 сен 2014, 22:43

Оборотами шаговика регулируется скорость,точнее он подобрал скорость и все, энкодер не понадобился. Конструкция отличная.
viatche

Сообщения: 5
Зарегистрирован: 05 мар 2013, 16:01
Откуда: Саратов
Вернуться к началу

Re: Переработка пластика. Производство нити

Сообщение stepmotor » 26 сен 2014, 00:58

karabas2011 писал(а):Так а почему выбран именно 750ый? Фогель-пласт(например) продаёт и другие сорта кумхо. Вроде как есть разница между литьевым и экструзионным видами


Почитал в интернете информацию о экстузионном и литьевом АБС и решил что литьевой больше подойдет :)

Добавлено спустя 3 минуты 56 секунд:
how_eee писал(а):А что за мотор вращает катушку с пластиком? есть ли там редуктор? Чем включается, обычным концевиком?
Классная конструкция!


Редуктор есть, включается герконом.
Это готовый намотчик этикетки.

До изготовления своего намотчика пока руки не дотянулись, но чувствую скоро это произойдет :)
Sergey-3D Printer :) Arduino 2560 + Ramps 1.4 + Leadshine DM422C. Firmware: Marlin. + my Filament extruder :)
+ My H-Bot 218\218\218mm \ Mega2560 \ DRV8825 \ Marlin-RC
Аватара пользователя
stepmotor

Сообщения: 331
Зарегистрирован: 19 май 2014, 18:05
Откуда: Россия, Московская обл.
Skype: sergius_efremov
прог. языки: Delphi,VB,PHP,MicroC,CVAVR
ФИО: Сергей Ефремов
Вернуться к началу

Re: Переработка пластика. Производство нити

Сообщение stepmotor » 26 сен 2014, 20:42

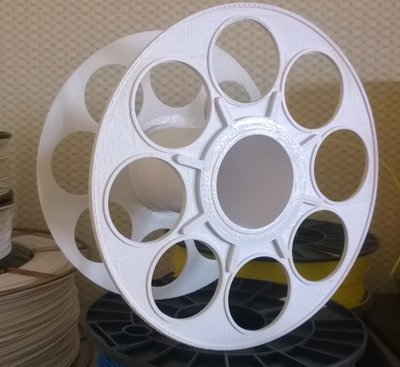

Сегодня напечатал большую деталь :) нарисовал ролик для нити :)
диаметр дисков 190 мм ширина намотки 95 мм. Диски вообще не деформировались, ровные :) на трубе при печати образовалось несколько тонких трещин которые не повлияли на дальнейшую печать никак. Замазал их потом ацетоном. В общем на мой взгляд материал ведет себя намного лучше чем тот что я покупал. В общем результатом остался доволен, чуть позже когда будет окончательный вариант экструдера тогда выложу фотки :)

Вложения
Деталь2.STL
(201.25 КиБ) Скачиваний: 207
Деталь1.STL
(550.08 КиБ) Скачиваний: 187
Последний раз редактировалось stepmotor 27 сен 2014, 11:22, всего редактировалось 1 раз.
Sergey-3D Printer :) Arduino 2560 + Ramps 1.4 + Leadshine DM422C. Firmware: Marlin. + my Filament extruder :)
+ My H-Bot 218\218\218mm \ Mega2560 \ DRV8825 \ Marlin-RC
Аватара пользователя
stepmotor

Сообщения: 331
Зарегистрирован: 19 май 2014, 18:05
Откуда: Россия, Московская обл.
Skype: sergius_efremov
прог. языки: Delphi,VB,PHP,MicroC,CVAVR
ФИО: Сергей Ефремов
Вернуться к началу

Re: Переработка пластика. Производство нити

Сообщение om2804 » 27 сен 2014, 00:00

Чем выше ПТР, тем легче давится пруток, выше производительность, но получить приемлемый допуск сложнее.
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#
Вернуться к началу

Re: Переработка пластика. Производство нити

Сообщение stepmotor » 19 окт 2014, 16:33

Никто не пробовал добавлять микрокальцит ?
http://51083.ua.all.biz/mikrokalcit-5-m ... j-g1362158

почитал вроде как снижает усадку в материале. Интересно попробовать :)
Sergey-3D Printer :) Arduino 2560 + Ramps 1.4 + Leadshine DM422C. Firmware: Marlin. + my Filament extruder :)
+ My H-Bot 218\218\218mm \ Mega2560 \ DRV8825 \ Marlin-RC
Аватара пользователя
stepmotor

Сообщения: 331
Зарегистрирован: 19 май 2014, 18:05
Откуда: Россия, Московская обл.
Skype: sergius_efremov
прог. языки: Delphi,VB,PHP,MicroC,CVAVR
ФИО: Сергей Ефремов
Вернуться к началу

Re: Переработка пластика. Производство нити

Сообщение om2804 » 19 окт 2014, 18:05

Дак это мел. Немного усадку уменьшит с потерей в других характеристиках
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#
Вернуться к началу

Re: Переработка пластика. Производство нити

Сообщение stepmotor » 21 окт 2014, 13:06

Как я понял PLA гранулы в России не продают :) Есть ли еще какие-нибудь известные материалы кроме АБС, которые имеют меньший процент усадки и доступны в России в виде гранул. Очень интересно попробовать :)
Sergey-3D Printer :) Arduino 2560 + Ramps 1.4 + Leadshine DM422C. Firmware: Marlin. + my Filament extruder :)
+ My H-Bot 218\218\218mm \ Mega2560 \ DRV8825 \ Marlin-RC
Аватара пользователя
stepmotor

Сообщения: 331
Зарегистрирован: 19 май 2014, 18:05
Откуда: Россия, Московская обл.
Skype: sergius_efremov
прог. языки: Delphi,VB,PHP,MicroC,CVAVR
ФИО: Сергей Ефремов
Вернуться к началу

Re: Переработка пластика. Производство нити

Сообщение stepmotor » 21 окт 2014, 20:09

это случаем не сырье для производства нейлона ?
http://www.fogelplast.ru/goods/5973999-poliamid
Sergey-3D Printer :) Arduino 2560 + Ramps 1.4 + Leadshine DM422C. Firmware: Marlin. + my Filament extruder :)
+ My H-Bot 218\218\218mm \ Mega2560 \ DRV8825 \ Marlin-RC
Аватара пользователя
stepmotor

Сообщения: 331
Зарегистрирован: 19 май 2014, 18:05
Откуда: Россия, Московская обл.
Skype: sergius_efremov
прог. языки: Delphi,VB,PHP,MicroC,CVAVR
ФИО: Сергей Ефремов
Вернуться к началу

Re: Переработка пластика. Производство нити

Сообщение mairbeg180676 » 21 окт 2014, 20:17

кто нибудь знает как настроить PID термоконтроллер REX-C100?собрал аппарат собираюсь его запустить но что и как делать с этим контроллером я даже не знаю.
mairbeg180676

Сообщения: 19
Зарегистрирован: 28 апр 2014, 13:05
Вернуться к началу

Re: Переработка пластика. Производство нити

Сообщение stepmotor » 21 окт 2014, 20:27

ПИД обычно не настраивают, в термо регулятор надо только вбить нужную температуру и все :)
Sergey-3D Printer :) Arduino 2560 + Ramps 1.4 + Leadshine DM422C. Firmware: Marlin. + my Filament extruder :)
+ My H-Bot 218\218\218mm \ Mega2560 \ DRV8825 \ Marlin-RC
Аватара пользователя
stepmotor

Сообщения: 331
Зарегистрирован: 19 май 2014, 18:05
Откуда: Россия, Московская обл.
Skype: sergius_efremov
прог. языки: Delphi,VB,PHP,MicroC,CVAVR
ФИО: Сергей Ефремов
Вернуться к началу

Re: Переработка пластика. Производство нити

Сообщение mairbeg180676 » 21 окт 2014, 20:28

я вбил но он не нагревает вообще.термодатчик работает правильно показывает +23 и нагреватель ни в какую
mairbeg180676

Сообщения: 19
Зарегистрирован: 28 апр 2014, 13:05
Вернуться к началу

Re: Переработка пластика. Производство нити

Сообщение stepmotor » 21 окт 2014, 20:37

Проверте он на выходе реле замыкает ? когда пытается включить тэн ? Может у него вообще на выход с открытым коллектором расчитанный на внешнее реле. Смотрите чего напортачили в подключении.
Sergey-3D Printer :) Arduino 2560 + Ramps 1.4 + Leadshine DM422C. Firmware: Marlin. + my Filament extruder :)
+ My H-Bot 218\218\218mm \ Mega2560 \ DRV8825 \ Marlin-RC
Аватара пользователя
stepmotor

Сообщения: 331
Зарегистрирован: 19 май 2014, 18:05
Откуда: Россия, Московская обл.
Skype: sergius_efremov
прог. языки: Delphi,VB,PHP,MicroC,CVAVR
ФИО: Сергей Ефремов
Вернуться к началу

Re: Переработка пластика. Производство нити

Сообщение mairbeg180676 » 21 окт 2014, 20:38

http://www.fayloobmennik.net/4250789 вот схема подключения.
mairbeg180676

Сообщения: 19
Зарегистрирован: 28 апр 2014, 13:05
Вернуться к началу

Re: Переработка пластика. Производство нити

Сообщение stepmotor » 21 окт 2014, 20:48

у вас в режиме охлаждения, перебросте нагреватель на с 5-го на 4-й контакт и будет счастье.
Sergey-3D Printer :) Arduino 2560 + Ramps 1.4 + Leadshine DM422C. Firmware: Marlin. + my Filament extruder :)
+ My H-Bot 218\218\218mm \ Mega2560 \ DRV8825 \ Marlin-RC
Аватара пользователя
stepmotor

Сообщения: 331
Зарегистрирован: 19 май 2014, 18:05
Откуда: Россия, Московская обл.
Skype: sergius_efremov
прог. языки: Delphi,VB,PHP,MicroC,CVAVR
ФИО: Сергей Ефремов
Вернуться к началу
