Переработка пластика. Производство нити

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Переработка пластика. Производство нити

Сообщение om2804 » 02 фев 2013, 05:56

Переработка пластикового мусора
Поиск новых материалов для печати
Производство нити из гранул

Ссылки
Экструдер для HDPE | Lyman Extruder | Filastruder | FilaMaker | FilaFab | ExtrusionBot | STRUdittle | Экструдер с cyber-place.ru
Perpetual Plastic Project | О рецикле на reprap.org | X3der | MO.RE.SYS. 3D (YALFE 3)


Литература по переработке полимеров
Мантиа - Втор. переработка полимеров.djvu
Мантиа - Втор. переработка полимеров
(7.78 МиБ) Скачиваний: 4155
Последний раз редактировалось om2804 10 июн 2013, 00:22, всего редактировалось 11 раз(а).
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Переработка пластика. Производство нити

Сообщение om2804 » 23 авг 2014, 19:03

1. Можно и индукционный. На структуру повлиять не должно. Из нихрома нагреватель проще
2. Мотор может развить любое усилие. Вопрос в редукторе. Чем больше усилие, тем меньше скорость вращения. И наоборот

Сверло подойдёт. Мотор лучше подбирать потом, измерев усилие, которое требуется для вращения шнека в процессе экструзии. Процесс сложный и посчитать по формулам что-то вряд ли удастся
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Переработка пластика. Производство нити

Сообщение wertklop » 23 авг 2014, 19:27

но, как я понимаю, к этому мотору уже подсоединен редуктор и крутящий момент указан с учетом редуктора, разве нет? а как измерить усилие?
wertklop

Сообщения: 2
Зарегистрирован: 23 авг 2014, 00:56

Re: Переработка пластика. Производство нити

Сообщение om2804 » 23 авг 2014, 20:05

Там внизу таблица есть с характеристиками. Вот только они мне кажутся сомнительными. Усилие скорее всего указано максимальное.

Усилие измеряется просто. Вспоминает формулу момента M = r * F
Берём гаечный ключ, берём безмен. Безмен к одному концу ключа, второй конец ключа к шнеку. Измеряем длину ключа от центра шнека до безмена - это r. Крутим за шнек ключом держа за безмен. Максимальное показание на безмене - это F.
Шнек крутить с гранулами и нагревателем. Т.е. в рабочем процессе.
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Переработка пластика. Производство нити

Сообщение sun4in » 30 авг 2014, 08:29

Полимер вязкий, поэтому усилие вращения будет зависеть от скорости вращения. Полагаю, что с очень маленькой скоростью справится совсем маломощный мотор.
sun4in

Сообщения: 1
Зарегистрирован: 30 авг 2014, 08:25

Re: Переработка пластика. Производство нити

Сообщение 3DplastNet » 08 сен 2014, 00:55

om2804 писал(а):Переработка пластикового мусора
Поиск новых материалов для печати
Производство нити из гранул

Ссылки
Экструдер для HDPE | Lyman Extruder | Filastruder | FilaMaker | FilaFab | ExtrusionBot | STRUdittle | Экструдер с cyber-place.ru
Perpetual Plastic Project | О рецикле на reprap.org | X3der


Литература по переработке полимеров
Мантиа - Втор. переработка полимеров.djvu


Приличной точности диаметра на таких (портативных) девайсах добиться НЕ РЕАЛЬНО! В лучшем случае +/- 50 мкм когда у приличного заводского прутка +/- 15-20 мкм. Проверено на личном опыте
Аватара пользователя
3DplastNet

Сообщения: 9
Зарегистрирован: 08 сен 2014, 00:07
Откуда: Киев

Re: Переработка пластика. Производство нити

Сообщение shuman » 08 сен 2014, 10:20

Коллеги подскажите где можно приобрести 5-10 кг гранул ABS в Сеуле Ю.Корея.
Принтер: Prusa Mendel
Электроника:RAMPS 1.4 Arduino Mega 2560(dr 1.0.4)
Прошивка Marlin
Слайсер Slic3r v.9
Софт Repetier-Host
Пластик ABS 1.75mm
Сопло 0.5, 0.4 mm
shuman

Сообщения: 21
Зарегистрирован: 04 мар 2013, 05:18
Откуда: Приморский край
Skype: shuman10

Re: Переработка пластика. Производство нити

Сообщение om2804 » 09 сен 2014, 21:39

Покупауте сразу мешок в 25 кг. Меньше не продают.

Погрешность по диаметру даже 4-5% не заметна. А в 1% как типа на промышленных станках (хотя точнее 0.01 мм не смерять контактным методом) перебор. Погрешность в 4% на таких самодельных станках можно добиться. Вот только нужно помучаться.
Опытом мерятся не стоит, думаю. Перепробовал не мало.

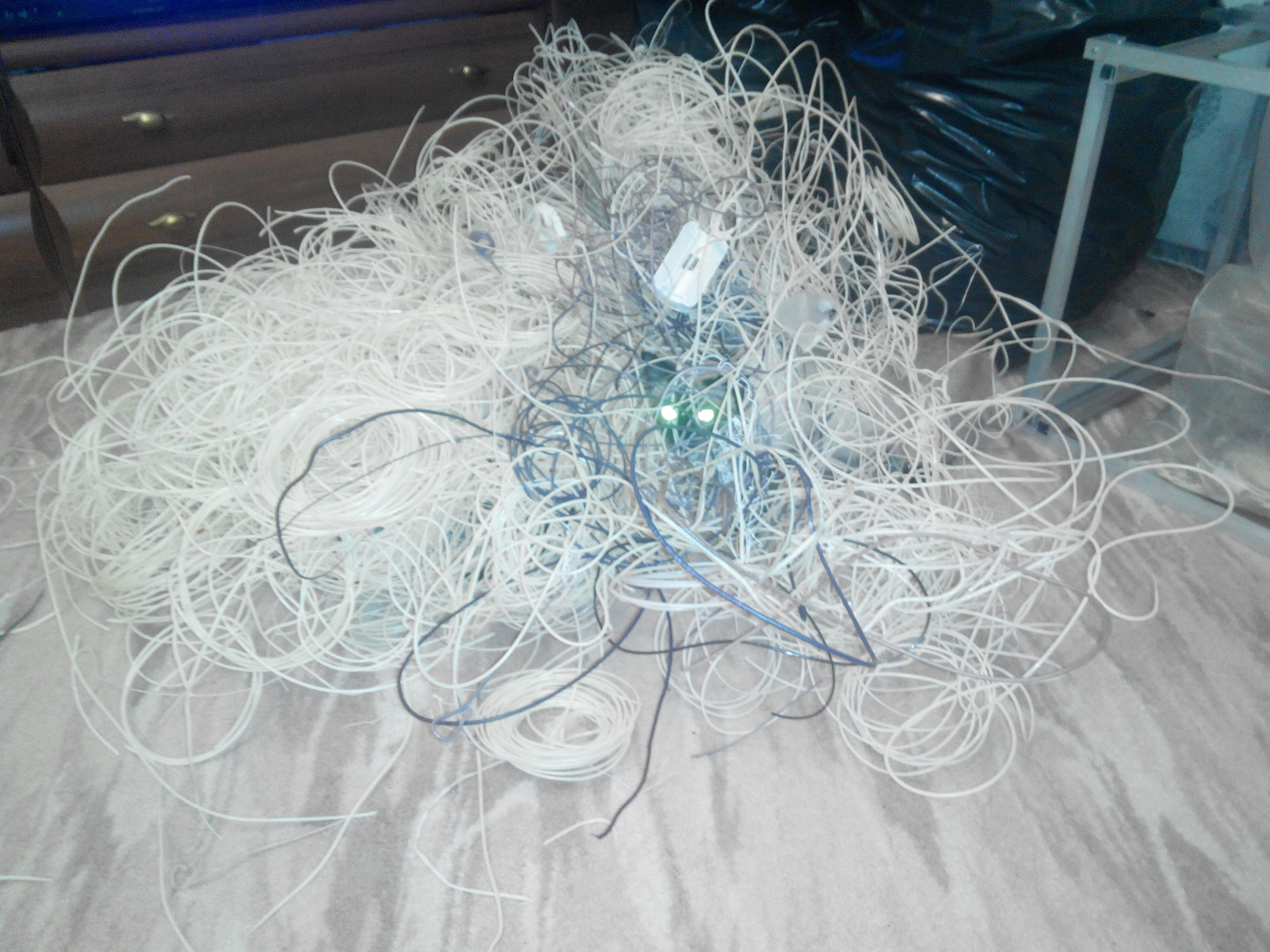

Брак за полгода

Заодно можно поискать кота :)
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Переработка пластика. Производство нити

Сообщение stepmotor » 13 сен 2014, 14:26

Решил сделать себе экструдер для изготовления нити 1.75мм из ABS крошки. Собрал, купил мешок АБС крошки , настроил получил нить с точностью по диаметру +-0,05мм. Заправляю нить в принтер начинаю печатать и буквально на первом слое сопло забивается и принтер перестает печатать. Как оказалось АБС пластики бывают разных марок, я купил наверно не тот который нужен, полученная нить из АБС гранул которые я купил получается матового цвета в отличие от "покупного" который имеет глянцевую поверхность. Кто подскажет какие гранулы лучше покупать для изготовления нити ?
Вот видео на мое экструдер.. пока тестовый вариант, но вполне рабочий. На деле получилось получить скорость изготовления нити в 1500 мм\мин.
https://www.youtube.com/watch?v=mRTMWiY ... l_pkiVk2xQ
Sergey-3D Printer :) Arduino 2560 + Ramps 1.4 + Leadshine DM422C. Firmware: Marlin. + my Filament extruder :)
+ My H-Bot 218\218\218mm \ Mega2560 \ DRV8825 \ Marlin-RC
Аватара пользователя
stepmotor

Сообщения: 331
Зарегистрирован: 19 май 2014, 18:05
Откуда: Россия, Московская обл.
Skype: sergius_efremov
прог. языки: Delphi,VB,PHP,MicroC,CVAVR
ФИО: Сергей Ефремов

Re: Переработка пластика. Производство нити

Сообщение stepmotor » 14 сен 2014, 19:25

Sergey-3D Printer :) Arduino 2560 + Ramps 1.4 + Leadshine DM422C. Firmware: Marlin. + my Filament extruder :)
+ My H-Bot 218\218\218mm \ Mega2560 \ DRV8825 \ Marlin-RC
Аватара пользователя
stepmotor

Сообщения: 331
Зарегистрирован: 19 май 2014, 18:05
Откуда: Россия, Московская обл.
Skype: sergius_efremov
прог. языки: Delphi,VB,PHP,MicroC,CVAVR
ФИО: Сергей Ефремов

Re: Переработка пластика. Производство нити

Сообщение Andrew S » 14 сен 2014, 21:19

На мешке обычно пишут марку АБС, что там вы купили огласите, глянцевый обычно перегретый, но может и не догретый.
Аватара пользователя
Andrew S

Сообщения: 431
Зарегистрирован: 20 янв 2014, 22:44
Откуда: 21RU
прог. языки: Assembler, Basic, Arduino IDE, PHP и др.
ФИО: Андрей С

Re: Переработка пластика. Производство нити

Сообщение om2804 » 15 сен 2014, 06:55

200 градусов - это недогрев.
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Переработка пластика. Производство нити

Сообщение Maksium » 15 сен 2014, 07:30

Откопал в гараже старый стартер от легковушки, вот думаю подойдет или нет в качестве двигателя для экструдера, у него же по идее ток большой, да и рассчитан на не очень продолжительную работу. С другой стороны момент у него тоже зверский.
Чайнабот
Аватара пользователя
Maksium

Сообщения: 115
Зарегистрирован: 03 ноя 2013, 13:37
Откуда: Силиконовая Тайга

Re: Переработка пластика. Производство нити

Сообщение stepmotor » 15 сен 2014, 15:45

Пробовал ставить 220,240 и даже 270 градусов. Чем выше температура тем хуже получается пруток на выходе. Такое создается ощущение что он горит :) как будто кипит и поверхность нити становится неровной. Марку АБС не знаю, мешок без надписей. Заказал для пробы мешок АБС Kumho 750.
Sergey-3D Printer :) Arduino 2560 + Ramps 1.4 + Leadshine DM422C. Firmware: Marlin. + my Filament extruder :)
+ My H-Bot 218\218\218mm \ Mega2560 \ DRV8825 \ Marlin-RC
Аватара пользователя
stepmotor

Сообщения: 331
Зарегистрирован: 19 май 2014, 18:05
Откуда: Россия, Московская обл.
Skype: sergius_efremov
прог. языки: Delphi,VB,PHP,MicroC,CVAVR
ФИО: Сергей Ефремов

Re: Переработка пластика. Производство нити

Сообщение om2804 » 15 сен 2014, 21:47

Гранулы сушить перед экструзией. Скорость вращения шнека увеличить. Когда горит, то выходит желтоватый.

Стартер можно попробовать. Электрокарты на них умельцы делают
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Переработка пластика. Производство нити

Сообщение stepmotor » 15 сен 2014, 22:22

Спасибо за совет, завтра попробую подсушить и попробовать чего получится.
Сегодня попробовал попечатать соплом 0,5мм печатает, не забивается. Ставлю меньше 0,3-0,4 и пипец забивается влет.. Какой-то странный АБС попался.

Про подсушку нашел следующую информацию.

Подсушка материала
Большое влияние на внешний вид экструдируемых профилей оказывает качество предварительной подготовки сырья. Хотя АБС-пластики не являются сильно гигроскопичными материалами, но при хранении на поверхности гранулированного материала конденсируется влага. Процесс особенно интенсифицируется, когда холодный гранулят со склада доставляется в производственное помещение с теплым влажным воздухом. Обычно гранулы АБС-пластика содержат 0,3-0,4% влаги. При экструзии влажность сырья является причиной образования в изделиях раковин, пустот, шероховатости поверхности и значительного снижения прочности. Для получения качественных профильных изделий влажность материала не должна превышать 0,05-0,09%. В целях устранения повышенной влажности гранулят перед переработкой необходимо подсушивать. Оптимальным считается режим сушки гранул при температуре 80 0С в течение 3 ч. В бункерных сушилках с продувом горячего воздуха через толщу материала для сушки достаточно 2 ч. При температуре выше 80 0С наблюдается слипание гранул, особенно вблизи металлических поверхностей, что недопустимо, так как комки гранул могут перекрыть питающее отверстие экструдера и вызвать нарушение технологического процесса.

При хранении подсушенного материала в закрытых полиэтиленовых мешках влага обычно не обнаруживается в течение 4-5 ч. Если после сушки остаточная влага достаточно велика, то на внутренней поверхности мешка обнаруживаются капельки влаги в виде тумана. Следует иметь в виду, что при длительной сушке изменяется текучесть расплава материала. Так, ПТР гранул АБС-пластика при сушке в течение 3 ч при 70 0С снижается на 10%, в течение 5 ч — на 30%, таким образом, длительная сушка отрицательно влияет на технологические свойства материала.
Sergey-3D Printer :) Arduino 2560 + Ramps 1.4 + Leadshine DM422C. Firmware: Marlin. + my Filament extruder :)
+ My H-Bot 218\218\218mm \ Mega2560 \ DRV8825 \ Marlin-RC
Аватара пользователя
stepmotor

Сообщения: 331
Зарегистрирован: 19 май 2014, 18:05
Откуда: Россия, Московская обл.
Skype: sergius_efremov
прог. языки: Delphi,VB,PHP,MicroC,CVAVR
ФИО: Сергей Ефремов
